Opel Astra K (2016-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Astra K z lat: 2016, 2017, 2018, 2019. Opel Astra K to piąta generacja popularnego modelu kompaktowego niemieckiej marki. Produkowany był w latach 2015-2021. Rozwijając swoją gamę, Opel zdecydował się na wprowadzenie zmian w designie, technologii oraz silnikach. Model Astra K był […]

05/10/2023
Czas czytania: 5 minut
Opel Astra K (2016-2019) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Astra K z lat: 2016, 2017, 2018, 2019.

Opel Astra K to piąta generacja popularnego modelu kompaktowego niemieckiej marki. Produkowany był w latach 2015-2021. Rozwijając swoją gamę, Opel zdecydował się na wprowadzenie zmian w designie, technologii oraz silnikach. Model Astra K był oferowany w różnych wersjach nadwozia, od hatchbacka, kombi do coupe.

Wersja hatchback to klasyczny samochód z pięciodrzwiowym nadwoziem, dostępny w różnych wersjach wyposażenia, od najprostszej Essentia, poprzez Edition, Dynamic, Cosmo, Innovation do topowej Ultimate. Wersja kombi to Astra Sports Tourer, zwiększona o ok. 25 cm w stosunku do hatchbacka długość pozwoliła na zwiększenie pojemności bagażnika do 1630 litrów.

Opel Astra K charakteryzuje się innowacyjnymi systemami asystującymi kierowcę, w tym systemem rozpoznawania znaków drogowych, systemem monitorowania martwego pola czy systemem kamer 360 stopni. Wnętrze samochodu zaprojektowane zostało w taki sposób, aby kierowca miał łatwy dostęp do najważniejszych funkcji, takich jak system multimedialny z ekranem dotykowym, system nawigacji czy sterowanie klimatyzacją.

W ofercie silnikowej Opel Astra K znalazły się różne jednostki benzynowe i wysokoprężne, wyposażone w turbodoładowanie i system bezpośredniego wtrysku paliwa. Wśród benzynowych silników znalazły się jednostki o pojemnościach 1.0, 1.4 oraz 1.6 litra, oferujące moc od 105 do 200 KM. W przypadku jednostek wysokoprężnych, do wyboru były silniki o pojemności 1.6 i 1.6 CDTI BiTurbo, oferujące moc od 110 do 160 KM.

Opel Astra K wyposażony był w nowoczesne rozwiązania technologiczne, w tym system start-stop, który pozwala na oszczędzanie paliwa, system Active Aero Shutter, który kontroluje przepływ powietrza w samochodzie oraz system FlexRide, który pozwala na dostosowanie zawieszenia do stylu jazdy.

Podsumowując, Opel Astra K z lat 2016-2019 to nowoczesny i innowacyjny samochód, który oferuje wiele rozwiązań technologicznych, pojemne wnętrze oraz różne wersje nadwozia. Oferowane silniki pozwalają na wybór jednostki idealnie dopasowanej do indywidualnych potrzeb użytkownika, a zastosowane systemy asystujące ułatwiają codzienne poruszanie się na drodze.

Zobacz także:  Opel Mokka X (2018-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

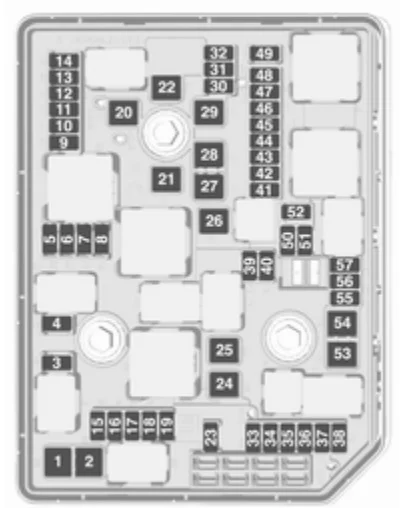

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.

Opel Astra K (2016-2019) - schematy bezpieczników i przekaźników

Opel Astra K (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Rozrusznik
2 Rozrusznik
3 Czujnik spalin
4 Moduł sterujący silnika
5 2016-2018:

Funkcje silnika;

2019:

Funkcje silnika / Aeroshutter.

6 Moduł sterujący skrzynią biegów
7
8 Moduł sterujący silnika
9 System kontroli klimatu
10 Układ wydechowy silnika wysokoprężnego
11 System zamykania klapy tylnej;

Skrzynia biegów.

12 Funkcja masażu kręgosłupa lędźwiowego
13 Pompa płynu podgrzanego
14 Układ wydechowy silnika wysokoprężnego
15 Czujnik spalin
16 Wtrysk paliwa
17 Wtrysk paliwa
18 Układ wydechowy silnika wysokoprężnego
19 Układ wydechowy silnika wysokoprężnego
20
21 2016-2018:

Konwerter DC / AC;

2019:

nieużywany.

22 ABS
23 Spryskiwacze szyby przedniej i tylnej
24 2016-2018:

Nieużywany;

2019:

Spryskiwacz reflektora.

25 Ogrzewanie oleju napędowego
26 Moduł sterujący skrzynią biegów
27 Elektryczny moduł tylnej klapy
28
29 Ogrzewana szyba tylna
30 Podgrzewanie lusterka
31 2016-2018:

Nieużywany;

2019:

Moduł ostrzegawczy przed kradzieżą.

32 Transformator prądu stałego;

Wyświetlacz LED;

Nagrzewnica elektryczna;

Klimatyzacja;

Kontroler świec żarowych.

33 Ostrzeżenie przed kradzieżą
34 Klakson
35 Gniazdko elektryczne w bagażniku
36 Prawe światło drogowe (halogenowe);Prawe światło mijania (LED).
37 Lewe światło drogowe (halogenowe)
38 Reflektor LED;

Automatyczna regulacja zasięgu świateł.

39 Przednie światło przeciwmgielne
40 2016-2018:

OnStar;

2019:

Moduł centralnej bramy.

41 Czujnik wody w paliwie i pompa wody
42 Ręczna regulacja zasięgu świateł
43 Pompa paliwowa
44 Kamera cofania;

Wewnętrzne lusterko wsteczne;

Moduł przyczepy.

45 Reflektor LED lewy;

Automatyczna regulacja zasięgu świateł lewych.

46 Zestaw wskaźników
47 Blokada kolumny kierownicy
48 Tylna wycieraczka
49 2016-2018:

Nieużywany;

2019:

Zewnętrzne lusterko wsteczne.

50 Reflektor LED prawy;

Automatyczna regulacja zasięgu świateł prawych.

51 Lewe światło mijania (LED)
52 Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.

53 2016-2018:

Nieużywany;

2019:

Układ wydechowy silnika wysokoprężnego.

54 Wycieraczki
55 2016-2018:

Układ wydechowy Diesel;

2019:

Elektryczne składanie tylnych siedzeń.

56
57



Dodatkowe bezpieczniki znajdują się w pobliżu akumulatora pojazdu:

Opel Astra K (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa paliwowa
2 Moduł sterujący silnika
3 Zasilacz

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za osłoną na konsoli środkowej.

Opel Astra K (2016-2019) - schematy bezpieczników i przekaźników

Jeśli osłona bezpiecznika ma złącze zasilania, należy ją zdjąć za pomocą adaptera i śrubokręta (adapter jest schowany w schowku podręcznym).

Opel Astra K (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 2016-2018:

Nieużywany;

2019:

Ogrzewanie tylnych foteli (tylko w pojazdach bez syreny autoalarmu).

2 System klimatyzacji, wentylator
3 Fotel elektryczny po stronie kierowcy
4 2016-2018:

Zapalniczka;

Gniazdko elektryczne z przodu;

2019:

Elektrycznie regulowane siedzenie po stronie pasażera.

5
6 Elektrycznie sterowana szyba przednia
7 ABS
8 Podgrzewana kierownica
9 Moduł sterujący nadwozia
10 Tylne okno elektryczne
11 Szyberdach
12 Moduł sterujący nadwozia
13 Ogrzewanie siedzenia (tylko w pojazdach bez syreny)
14 Lusterko zewnętrzne
15 Moduł sterujący nadwozia
16 Moduł sterujący nadwozia
17 Moduł sterujący nadwozia
18 Moduł sterujący nadwozia
19 Złącze łącza danych
20 System poduszek powietrznych
21 System kontroli klimatu
22 Centralny zamek, klapa tylna
23 Elektroniczny system kluczy
24 Funkcja pamięci elektrycznie regulowanego fotela
25 Kierownica z systemem poduszek powietrznych
26 Stacyjka;

Blokada kolumny kierownicy.

27 Moduł sterujący nadwozia
28 Gniazdo USB
29 2016-2018:

Nieużywany;

2019:

Zapalniczka;

Gniazdo zasilania z przodu.

30 Dźwignia zmiany biegów
31 Wycieraczka tylnej szyby
32 Moduł sterujący skrzynią biegów
33 Alarm antykradzieżowy;

Sygnalizator dźwiękowy.

34 Asystent parkowania;

Alarm bocznego martwego pola;

System Infotainment;

Gniazdo USB.

35 OnStar
36 Wyświetlacz informacyjny;

Zestaw wskaźników;

Odtwarzacz CD.

37 System audio-nawigacyjny;

Radio.

Skrzynka bezpieczników w przedziale ładunkowym/bagażniku

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za osłoną.

Opel Astra K (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis
1
2 2016-2018:

Falownik DC / AC;

2019:

Nieużywany.

3 Moduł przyczepy
4 2016-2018:

Fotel elektryczny po stronie pasażera;

2019:

Nieużywany.

5
6 2016-2018:

Moduł ostrzegania o odległości;

2019:

Nieużywany.

7
8
9 2016-2018:

Ogrzewanie tylnych siedzeń (w pojazdach bez klaksonu);

2019:

Nieużywane.

10 Usługa
11
12 Ogrzewanie przednich siedzeń (w pojazdach z syreną alarmową)
13 Ogrzewanie tylnych siedzeń (w pojazdach z syreną alarmową)
14 Zapłon
15 Wentylacja siedzenia
16 Wylot przyczepy
17 Wylot przyczepy
18
19
20
21 2016-2018:

Elektryczne składanie tylnych siedzeń;

2019:

Nieużywane.

22 2016-2018:

Elektryczna klapa tylna;

2019:

nieużywana.
