W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa F z lat: 2023.

Opel Corsa F to najnowsza generacja popularnego hatchbacka niemieckiej marki, która zadebiutowała w 2019 roku. W 2023 roku Corsa F doczekała się pewnych aktualizacji i usprawnień, które wpłynęły na jeszcze lepszą jakość i bezpieczeństwo jazdy.

Wizualnie nowa Corsa F zachowuje podobną sylwetkę co poprzednia generacja, jednak zmiany w detalach i proporcjach nadwozia sprawiają, że samochód wygląda bardziej dynamicznie i agresywnie. W przedniej części auta widać charakterystyczny grill w kształcie V, który dodaje mu elegancji i wyróżnia się na tle konkurencji. Po bokach zastosowano ostre linie, które prowadzą do zgrabnie zakończonej tylnej części, gdzie znajdują się wąskie reflektory i światła LED.

Wnętrze nowej Corsy F zostało starannie zaprojektowane, aby zapewnić kierowcy i pasażerom wygodną i ergonomiczną przestrzeń. Fotele są wygodne i dobrze podtrzymują ciało, a kierownica jest dobrze umieszczona, aby umożliwić łatwe manewrowanie. Deska rozdzielcza wygląda nowocześnie i funkcjonalnie, z przestronnym ekranem dotykowym i innymi funkcjami, które ułatwiają prowadzenie samochodu.

Pod maską nowej Corsy F znajdziemy różne wersje silników benzynowych i wysokoprężnych, które oferują różną moc, w zależności od wybranej opcji. Najmniejszy silnik benzynowy to trzycylindrowy jednostka o pojemności 1,2 litra i mocy 75 KM, a najmocniejszy to czterocylindrowa jednostka o pojemności 1,6 litra i mocy 205 KM. Oprócz tego dostępne są także silniki diesla oraz hybrydowe w różnych konfiguracjach, które pozwalają na oszczędność paliwa i mniejszą emisję CO2.

Corsa F jest również wyposażona w wiele funkcji bezpieczeństwa i systemów wspomagających, które poprawiają jakość i bezpieczeństwo jazdy. Standardowo samochód wyposażony jest w system ostrzegania przed kolizją z hamowaniem awaryjnym, asystenta pasa ruchu, system monitorowania ciśnienia w oponach, a także wiele innych.

Zobacz także:  Opel Agila A (2000-2007) - schematy bezpieczników i przekaźników

W sumie Opel Corsa F to udany hatchback, który wyróżnia się swoim nowoczesnym wyglądem i wygodnym wnętrzem. Dzięki różnym wersjom silników i opcjom wyposażenia, samochód jest dostępny dla różnych grup klientów, którzy szukają dobrego auta w przystępnej cenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

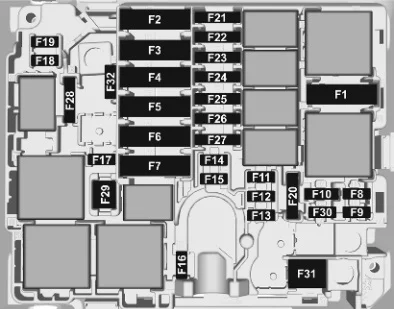

Komora silnika

Opel Corsa F (2023) - schematy bezpieczników i przekaźników

Numer Opis
1 Układ sterowania ogrzewania, wentylacji i klimatyzacji
2 Układ hamulcowy
3 Skrzynka bezpieczników(prawa strona tablicy rozdzielczej)
4 Układ hamulcowy
5 Moduł sterujący nadwozia
6 Wentylator chłodnicy
7 Moduł sterujący nadwozia
8 Moduł sterujący silnika / pompa paliwa
9 Czujnik NOX;

Czujnik wody w oleju napędowym.

10 Moduł sterujący silnika
11 Moduł sterujący silnika
12 Złącze łącza diagnostycznego
13 Moduł sterujący silnika
14 Czujnik napięcia akumulatora
15 Moduł sterujący przyczepy
16 Prawy reflektor
17 Moduł sterujący silnika/czujnik NOX
18 Prawe światło drogowe
19 Lewe światło drogowe
20 Moduł sterujący silnika;

Pompa paliwa;

Grzałka oleju napędowego.

21 Rozrusznik
22 Automatyczna skrzynia biegów
25 Skrzynka bezpieczników (przyczepa)
27 Moduł sterujący nadwozia
28 System selektywnej redukcji katalitycznej
29 Wycieraczki przedniej szyby
31 Układ sterowania ogrzewania, wentylacji i klimatyzacji
32 Kierownica

Pojazdy z napędem elektrycznym

Numer Opis
1 Układ sterowania ogrzewania, wentylacji i klimatyzacji
2 Układ hamulcowy
3 Skrzynka bezpieczników (po prawej stronie deski rozdzielczej)
4 Układ hamulcowy
6 Wentylator chłodnicy
7 Moduł sterujący nadwozia
8 Pompa paliwowa
9 Jednostka sterująca pojazdu elektrycznego
10 Jednostka sterująca pojazdu elektrycznego (sprężarka klimatyzacji)
11 Jednostka sterująca pojazdu elektrycznego
12 Złącze łącza diagnostycznego
13 Moduł sterujący nadwozia/układ ogrzewania, wentylacji i klimatyzacji
14
15 Wtyczka usługi E-Service
16 Prawy reflektor
18 Prawe światło drogowe
19 Lewe światło drogowe
20 Jednostka sterująca pojazdu elektrycznego
22 Przekaźnik komory silnika
23 Przetwornica AC/DC;

Przetwornica DC/DC.

25 Interfejs akumulatora wysokiego napięcia
26 Regulator silnika (silnik elektryczny z inwerterem)
27 Moduł sterujący nadwozia
28
29 Wycieraczki przedniej szyby
30 Moduł sterujący nadwozia
31 Moduł sterujący nadwozia
32 Kierownica

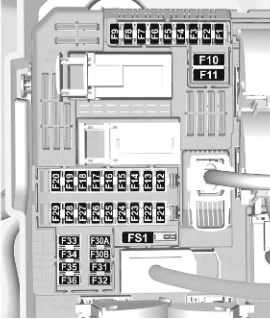

Tablica przyrządów (lewa strona)

Opel Corsa F (2023) - schematy bezpieczników i przekaźników

Numer Opis
1 Czujnik radarowy;

Lusterko wewnętrzne.

3 Ładowanie indukcyjne
4 Klakson
5 Spryskiwacz przedniej szyby
6 Spryskiwacz przedniej szyby
7 USB
8 Tylna wycieraczka
10 Centralny zamek
11 Centralny zamek
12 Złącze modułu diagnostycznego
13 Układ sterowania ogrzewania, wentylacji i klimatyzacji
14 Alarm;

System Opel Connect.

17 Zestaw wskaźników
21 Przycisk zasilania;

Zabezpieczenie przed kradzieżą.

22 Czujnik deszczu;

Czujnik światła;

Kamera.

23 Lampka kontrolna pasa bezpieczeństwa
24 7-calowy ekran dotykowy (Infotainment);

Asystent parkowania;

Kamera cofania.

25 Poduszka powietrzna
27 Komunikat dotyczący autoalarmu
29 7-calowy ekran dotykowy;

Infotainment.

31 Zapalniczka;

Gniazdo zasilania 12 V.

32 Podgrzewana kierownica
33 System klimatyzacji, ogrzewania i wentylacji;

Automatyczna skrzynia biegów.

34 Wspomaganie parkowania;

Regulacja lusterek zewnętrznych.



Pojazdy z napędem elektrycznym

Numer Opis
1 Czujnik radarowy;

Lusterko wewnętrzne.

3 Ładowanie indukcyjne
4 Klakson
5 Spryskiwacz przedniej szyby
6 Spryskiwacz przedniej szyby
7 USB
8 Tylna wycieraczka
10 Centralny zamek
11 Centralny zamek
12 Moduł złącza diagnostycznego
13 System kontroli klimatu
14 Alarm;

System Opel Connect.

17 Zestaw wskaźników
21 Przycisk zasilania;

System zabezpieczający przed kradzieżą.

22 Czujnik deszczu;

Czujnik światła;

Kamera.

23 Przypomnienie o pasie bezpieczeństwa
24 Infotainment / Układ ułatwiający parkowanie / Kamera wsteczna
25 Poduszka powietrzna
27 System alarmowy antykradzieżowy
29 7-calowy ekran dotykowy;

Infotainment.

31 Zapalniczka;

Gniazdo zasilania 12 V.

32 Podgrzewana kierownica
33 System klimatyzacji;

Automatyczna skrzynia biegów.

34 Wspomaganie parkowania;

Regulacja lusterek zewnętrznych.

Tablica przyrządów (prawa strona)

Opel Corsa F (2023) - schematy bezpieczników i przekaźników

Numer Opis
1 Ogrzewana szyba tylna
2 Podgrzewane lusterka zewnętrzne
3 Elektrycznie sterowane szyby przednie
4 Regulacja lusterek zewnętrznych;

Składane lusterka.

5 Elektrycznie sterowane szyby tylne
8 Skrzynka bezpieczników (prawa strona tablicy rozdzielczej).
10 Podgrzewane fotele przednie
11 Funkcja masażu siedzenia
