W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Astra K z lat: 2020, 2021.

Opel Astra K to piąta generacja kompaktowego samochodu osobowego produkowanego przez niemiecką firmę Opel od 2015 roku. W latach 2020-2021 model przeszedł drobne zmiany kosmetyczne oraz technologiczne.

Wizualnie, Astra K pozostała prawie bez zmian w porównaniu z poprzednim rokiem modelowym, jednak wprowadzono kilka nowych elementów. Przykładowo, wersja Ultimate ma teraz nowe, ciemniejsze wykończenia reflektorów oraz zderzaków przednich i tylnych. Nowością są również kolorowe nakładki na zderzaki, które dodają nowoczesnego stylu.

Pod maską nie ma większych zmian, ale wprowadzono nowe technologie, takie jak system oczyszczania powietrza i układ zapłonowy z bezprzewodowym ładowaniem.

W kabinie, Opel Astra K nadal oferuje przestronne wnętrze, które zapewnia wysoki komfort jazdy dla kierowcy i pasażerów. Wersja Ultimate ma nowe, sportowe fotele z czerwonymi przeszyciami oraz nowy design zegarów i kokpitu.

Opel Astra K 2020-2021 oferuje również nowe funkcje technologiczne, w tym system multimedialny z 8-calowym ekranem dotykowym, obsługą Apple CarPlay i Android Auto oraz ładowaniem indukcyjnym. Kierowcy mogą również korzystać z systemu bezkluczykowego dostępu oraz asystenta pasa ruchu i systemu monitorowania martwego pola.

Podsumowując, Opel Astra K to wygodny i praktyczny samochód z nowoczesnymi technologiami, który oferuje wygodną i przyjemną jazdę zarówno na krótkie, jak i długie dystanse.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Opel Vectra A (1988-1995) - schematy bezpieczników i przekaźników

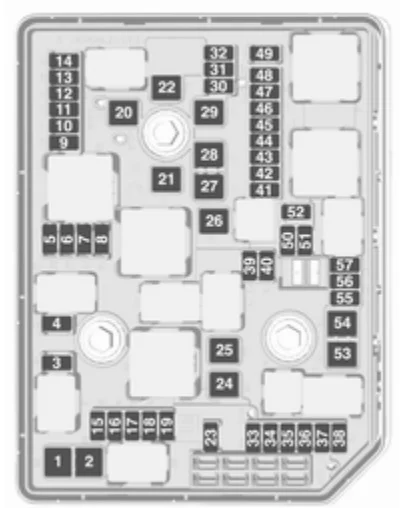

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1 Rozrusznik
2 Rozrusznik
3 Czujnik spalin
4 Moduł sterujący silnika
5 Funkcje silnika;

Aktywna przesłona kraty wlotu powietrza.

6 Moduł sterujący skrzynią biegów
7 System ostrzegania o zderzeniu czołowym;

Adaptacyjny układ automatycznej kontroli prędkości.

8 Moduł sterujący silnika
9 Układ sterowania ogrzewania, wentylacji i klimatyzacji
10 Układ wydechowy silnika wysokoprężnego
11 Układ blokowania klapy tylnej;

Skrzynia biegów.

12 Funkcja masażu kręgosłupa lędźwiowego
13 Pompa płynu podgrzanego;

Układ wydechowy silnika wysokoprężnego.

14 Układ wydechowy silnika wysokoprężnego
15 Czujnik spalin
16 Układ wtryskowy paliwa
17 Układ wtryskowy paliwa
18 Układ wydechowy silnika wysokoprężnego
19
20
21
22 ABS
23 Spryskiwacze szyby przedniej i tylnej
24
25 Podgrzewanie paliwa w silnikach wysokoprężnych
26 Moduł sterujący skrzynią biegów
27 Elektryczny moduł tylnej klapy
28
29 Ogrzewana szyba tylna
30 Podgrzewanie lusterka
31
32 Transformator prądu stałego;

Wyświetlacz LED;

Nagrzewnica elektryczna;

Ogrzewanie;

Wentylacja;

Klimatyzacja;

Sterownik świec żarowych.

33
34 Klakson
35 Moduł sterujący silnika
36  Prawa lampa świateł drogowych (halogenowa, Eco LED);

Prawa lampa świateł mijania (LED).

37 Lewa lampa świateł drogowych (halogenowa, Eco LED)
38 Reflektor LED;

Automatyczna regulacja zasięgu świateł.

39 Przednie światło przeciwmgielne
40 Moduł bramy centralnej
41
42 Ręczna regulacja zasięgu świateł
43 Pompa paliwowa
44 Kamera cofania;

Wewnętrzne lusterko wsteczne;

Moduł przyczepy.

45 Reflektor LED lewy;

Automatyczna regulacja zasięgu świateł lewych.

46 Zestaw wskaźników
47 Blokada kolumny kierownicy
48 Tylna wycieraczka
49 Zewnętrzne lusterko wsteczne.
50 Reflektor LED prawy;

Automatyczna regulacja zasięgu świateł prawych.

51 Lewe światło mijania (LED)
52 Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.

53 Wycieraczka przedniej szyby
54 Wycieraczka przedniej szyby
55 Układ wydechowy silnika wysokoprężnego
56
57



Dodatkowe bezpieczniki znajdują się w pobliżu akumulatora pojazdu:

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa paliwowa
2 Moduł sterujący silnika
3 Zasilacz

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za osłoną na konsoli środkowej.

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Jeśli osłona bezpiecznika ma złącze zasilania, należy ją zdjąć za pomocą adaptera i śrubokręta (adapter jest schowany w schowku podręcznym).

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1 Ogrzewanie tylnych foteli (tylko w pojazdach bez syreny autoalarmu)
2 System klimatyzacji;

Wentylator.

3 Fotel elektryczny po stronie kierowcy
4 Fotel elektryczny po stronie pasażera.
5 Układ ABS
6 Elektrycznie sterowana szyba przednia
7
8 Podgrzewana kierownica
9 Moduł sterujący nadwozia 8
10 Tylne okno elektryczne
11 Szyberdach
12 Moduł sterujący nadwozia 6
13 Ogrzewanie siedzenia (tylko w pojazdach bez syreny alarmowej)
14 Lusterko zewnętrzne
15 Moduł sterujący nadwozia 1
16 Moduł sterujący nadwozia 7
17 Moduł sterujący nadwozia 4
18 Moduł sterujący nadwozia 3
19 Przyłącze łącza danych
20 System poduszek powietrznych
21 Układ sterowania ogrzewania, wentylacji i klimatyzacji
22 Centralny zamek – klapa tylna
23 Układ elektronicznego kluczyka
24 Funkcja pamięci elektrycznie regulowanego fotela
25 Kierownica z systemem poduszek powietrznych
26 Wyłącznik zapłonu;

Blokada kolumny kierownicy.

27 Moduł sterujący nadwozia 2
28 Gniazdo USB
29 Zapalniczka;

Gniazdo zasilania z przodu.

30 Dźwignia zmiany biegów
31 Wycieraczka tylnej szyby
32 Moduł sterujący skrzynią biegów
33 Alarm;

Syrena alarmowa.

34 Asystent parkowania;

System monitorowania martwego pola w lusterkach;

System Infotainment;

Gniazdo USB.

35 SOS
36 Wyświetlacz informacyjny;

Zestaw wskaźników.

37 System audio-nawigacyjny;

Radio.

Skrzynka bezpieczników w przedziale ładunkowym/bagażniku

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za osłoną.

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Moduł sterujący przyczepy
4
5
6
7
8
9
10
11 Wzmacniacz
12 Ogrzewanie przednich siedzeń (w pojazdach z syreną alarmową)
13 Ogrzewanie tylnych siedzeń (w pojazdach z syreną alarmową)
14 Zapłon
15 Wentylacja foteli
16 Wtyk przyczepy
17 Wtyk przyczepy
18
19
20
21 Elektryczne składanie tylnych siedzeń
22
