W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Adam z lat: 2018, 2019.

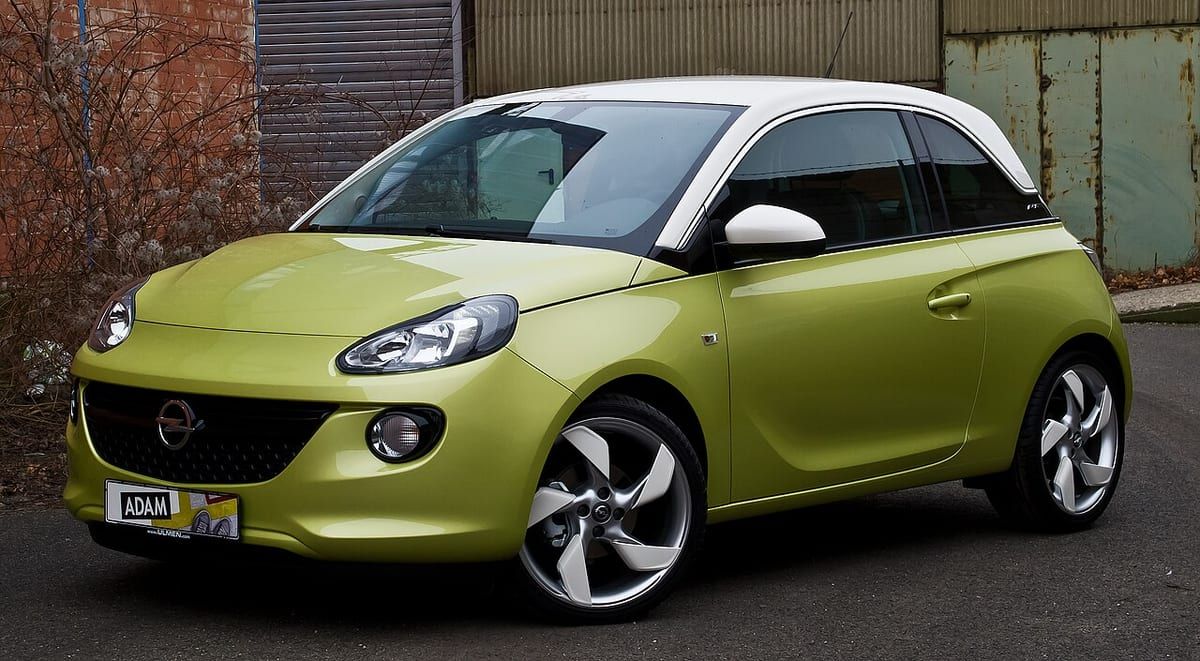

Opel Adam to małe miejskie auto produkowane przez niemiecką firmę Opel od 2013 roku. W latach 2018-2019 samochód przeszedł drobne modyfikacje, ale w zasadzie pozostał wierny oryginalnemu projektowi.

Wersje wyposażenia to Jam, Slam i Glam, a klienci mogą wybierać spośród różnych wersji silnikowych, w tym benzynowych i LPG. Wszystkie silniki są wyposażone w manualną skrzynię biegów.

Opel Adam oferuje wiele opcji personalizacji, w tym kolorów nadwozia i dachu, tapicerki, felg i wykończenia wnętrza. W zależności od wyposażenia, samochód może być wyposażony w takie funkcje jak automatyczna klimatyzacja, system audio firmy Bose i system multimedialny IntelliLink.

Adam jest małym, zwinny i łatwo manewrującym samochodem, idealnym do jazdy po mieście. Wewnątrz samochodu jest wygodnie i przestronnie, a ergonomiczne fotele oferują dobry komfort podróży. W samochodzie znajduje się wiele schowków i półek, co umożliwia wygodne przechowywanie różnych przedmiotów.

Wadą Opel Adam jest brak miejsca na tylnej kanapie dla dorosłych osób i nieco mały bagażnik. Jednak dla kogoś, kto szuka małego, stylowego samochodu do jazdy po mieście, Opel Adam jest świetnym wyborem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Opel Antara (2011-2016) - schematy bezpieczników i przekaźników



2018

Komora silnika

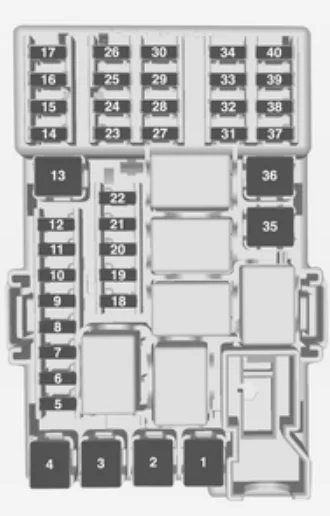

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.Opel Adam (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1
2 Przełącznik lusterka zewnętrznego
3 Moduł sterowania nadwozia
4 Składany szyberdach/moduł sterowania podwoziem
5 ABS
6 Światło do jazdy dziennej lewe
7
8 Moduł sterowania nadwozia
9 Czujnik akumulatora pojazdu
10 Poziomowanie reflektorów/TPMS/Składany szyberdach
11 Tylna wycieraczka
12 Odmgławianie szyb
13 Światło do jazdy dziennej prawe
14 Odmgławianie lustra
15
16 Moduł sterujący podwozia/system LPG
17 Lustro wewnętrzne
18 Moduł sterujący silnika
19 Pompa paliwowa
20
21 Cewka wtryskowa
22
23 System wtrysku
24 System spryskiwaczy
25 System oświetleniowy
26 Moduł sterujący silnika
27
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30
31 Reflektor lewy
32 Reflektor prawy
33 Moduł sterujący silnika
34 klakson
35 Sprzęgło
36

Opel Adam (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchacz
4 Panel przyrządów
5 Wentylator chłodzący
6
7 Elektryczna pompa próżniowa
8 Wentylator chłodzący
9 Wentylator chłodzący
10
11 Rozrusznik

Panel przyrządów

Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej. Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie:
Znajduje się za pokrywą w schowku. Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Adam (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13
14 Zastawa śluzy
15 Złącze diagnostyczne
16 Połączenie łącza danych
17 Zapłon
18 System klimatyzacji
19 Wzmacniacz dźwięku
20 Asystent parkowania
21 Przełącznik hamulca
22 System nagłośnieniowy
23 Wyświetlacz
24
25 Onstar
26 Panel przyrządów
27 Ogrzewanie fotela kierowcy
28
29
30 Panel przyrządów
31 Klakson
32 Ogrzewanie fotela pasażera
33 Podgrzewana kierownica
34
35
36
37 Tylna wycieraczka
38 Zapalniczka
39
40



Zobacz także:  Opel Corsa E (2016-2017) - schematy bezpieczników i przekaźników

2019

Komora silnika

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Opel Adam (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Tylny bagażnik
2 Przełącznik lusterka zewnętrznego
3 Moduł sterowania nadwozia
4 Składany szyberdach
5 ABS
6 Lewe światło do jazdy dziennej;

Lewe światło mijania.

7
8 Przełącznik szyb elektrycznych
9 Czujnik akumulatora pojazdu
10 Poziomowanie reflektorów;

Zapłon.

11 Tylna wycieraczka
12 Odmgławianie szyb
13 Światło do jazdy dziennej prawe;

Światło mijania prawe.

14 Ogrzewanie lusterek zewnętrznych
15
16 Moduł pompy paliwa;

Moduł LPG.

17 Lusterko wewnętrzne;

Konwerter napięcia.

18 Moduł sterujący silnika
19 Pompa paliwowa
20
21 Oczyszczanie kanistra elektromagnesu
22
23 Cewki zapłonowe;

Wtryskiwacze.

24 System spryskiwaczy
25 Czujnik światła otoczenia;

Czujnik deszczu.

26 Czujniki silnika
27 Zarządzanie silnikiem
28 Moduł sterujący silnika;

Moduł LPG.

29 Moduł sterujący silnika
30
31 Reflektor lewy
32 Reflektor prawy
33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło sprężarki klimatyzacji
36

Opel Adam (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchawa powietrza
4 Tablica przyrządów;

Ogrzewanie fotela.

5 Wentylator chłodzący
6
7
8 Wentylator chłodzący
9 Wentylator chłodzący
10
11 Rozrusznik

Panel przyrządów

Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej. Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie:
Znajduje się za pokrywą w schowku. Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Adam (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13
14 Pokrywa bagażnika
15 Moduł poduszki powietrznej
16 Złącze diagnostyczne
17 Stacyjka
18 System klimatyzacji
19 Wzmacniacz dźwięku
20 Asystent parkowania
21 Przełącznik hamulca
22 System informacyjno-rozrywkowy
23 Port ładowania USB
24 System informacyjno-rozrywkowy
25 Onstar
26 Panel przyrządów
27 Ogrzewanie fotela kierowcy
28
29
30 Zapłon
31 System alarmowy antykradzieżowy
32 Ogrzewanie fotela pasażera
33 Podgrzewana kierownica
34
35
36
37 Tylna wycieraczka
38 Zapalniczka
39 Ładowanie indukcyjne
40
