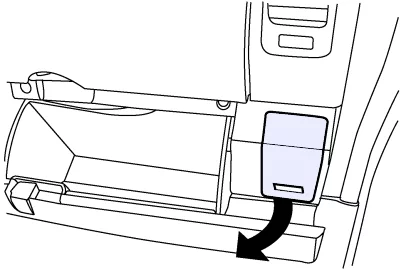

Panel przyrządów

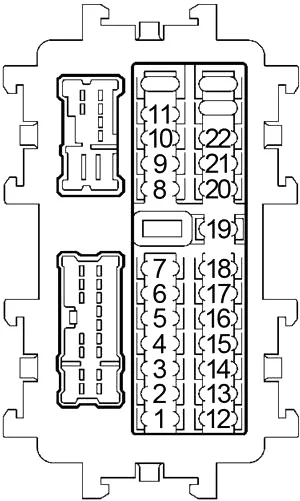

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Moduł sterujący nadwozia, moduł sterujący silnika |
| 2 | – | Nieużywany |
| 3 | 10 | Jednostka sterująca blokadą mechanizmu różnicowego;
Przełącznik trybu blokady mechanizmu różnicowego. |
| 4 | 10 | Audio;
Moduł kontroli nadwozia; Tuner radia satelitarnego. |
| 5 | 15 | Gniazdo zasilania konsoli |
| 6 | 10 | Przełącznik zdalnego sterowania lusterek zewnętrznych |
| 7 | 15 | Górne przednie gniazdo zasilania |
| 8 | 10 | Sterowanie powietrzem przednim;
Przekaźnik silnika dmuchawy przedniej. |
| 9 | – | Nieużywany |
| 10 | – | Nieużywany |
| 11 | – | Nieużywany |
| 12 | 10 | Przełącznik hamulca ASCD;
Przekaźnik podgrzewanego siedzenia; Złącze łącza danych; Przełącznik lampy stopu; System sonaru; System automatycznego sterowania skrzynią biegów; Audio. |
| 13 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych;
Jednostka sterująca systemu klasyfikacji pasażerów. |
| 14 | 10 | Licznik kombinowany;
Automatyczne lusterko wewnętrzne zapobiegające oślepianiu. |
| 15 | 10 | Przełącznik kombinowany |
| 16 | 10 | Podgrzewany przekaźnik siedzeń |
| 17 | 15 | Wzmacniacz audio;
Tuner radia satelitarnego. |
| 18 | 10 | Moduł sterowania nadwozia;
Przekaźnik lamp w przestrzeni ładunkowej; Przednia lampka pomieszczenia/mapy; Oświetlenie dziurki od klucza zapłonu; Lampka pokojowa w drugim rzędzie; System sterowania hamulcami; Napęd na 4 koła. |
| 19 | 10 | Automatyczne, nieoślepiające lusterko wewnętrzne;
Licznik zespolony; Złącze łącza danych; Jednostka sterująca blokadą mechanizmu różnicowego; Sterowanie powietrzem z przodu; System monitorowania ciśnienia w oponach. |
| 20 | 10 | Przekaźnik lampy stopu;
Przełącznik lampy stopu. |
| 21 | 10 | Czujnik kąta skrętu;
Jednostka kontroli transferu; Moduł kontroli nadwozia; Lampka oświetlenia wnętrza; System zamka elektrycznego; NVIS; System bezpieczeństwa pojazdu. |
| 22 | 10 | Zespół automatycznej skrzyni biegów |
| Przekaźniki | ||
| R1 | Nieużywany | |
| R2 | Akcesorium |

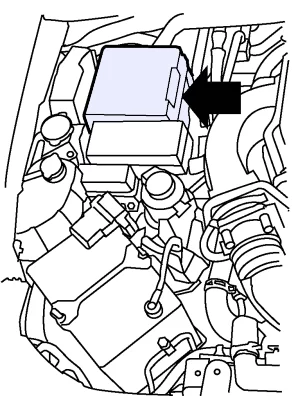

Komora silnika

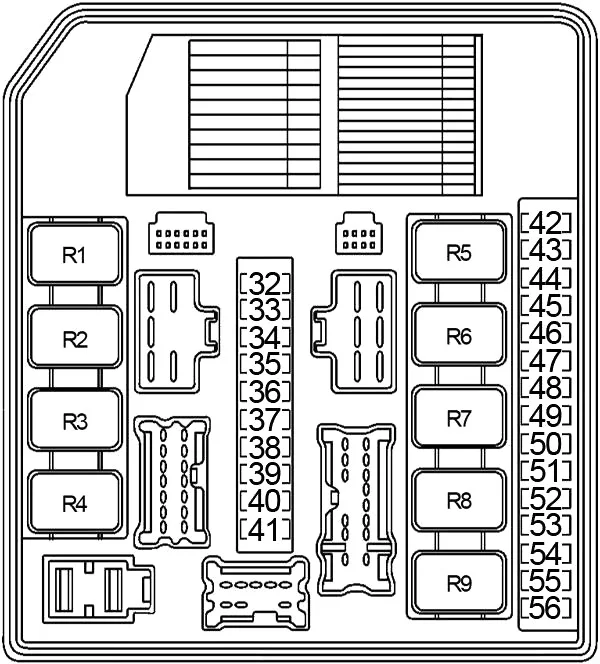

| Numer | Ampery [A] | Opis |
|---|---|---|
| 24 | 15 | Przekaźnik silnika dmuchawy przedniej |
| 25 | 10 | Przełącznik kluczykowy |
| 26 | 20 | Dolne przednie gniazdo zasilania |
| 27 | 15 | Przekaźnik silnika dmuchawy przedniej |
| 28 | – | Nieużywany |
| 29 | 20 | Audio |
| 30 | 15 | Generator;
Przekaźnik klaksonowy. |
| 31 | – | Nieużywany |
| g | 50 | BCM (moduł kontroli nadwozia);
Wyłącznik automatyczny 2. |
| h | 30 | Hamulec elektryczny (przyczepa holownicza) |
| i | 40 | Przekaźnik wentylatora chłodzącego;
Przekaźnik podgrzewanego lusterka. |
| J | 40 | Wyłącznik zapłonu;
Przekaźnik odcinający transfer 1 i przekaźnik 2. |
| K | – | Nieużywany |
| L | 30 / 40 | ABS (2005 – 40A; 2006-2009 – 30A) |
| m | 30 | Przekaźnik holowniczy przyczepy |
| n | 30 / 40 | ABS (2005 – 30A; 2006-2009 – 40A) |
| 32 | 10 | Przekaźnik holowniczy przyczepy 2 |
| 33 | – | Nieużywany |
| 34 | 10 | Reflektor – prawy (wysoki) |
| 35 | 10 | Reflektor – lewy (wysoki) |
| 36 | 10 | Przednie lampy zespolone |
| 37 | 10 | Tylne lampy zespolone;
Lampy tablicy rejestracyjnej; Podświetlenie przełączników; Przekaźnik holowniczy przyczepy 1. |
| 38 | 10 | Przekaźnik lampy cofania (automatyczna skrzynia biegów);
Przekaźnik holowania przyczepy 2. |
| 39 | 30 | Przekaźnik wycieraczek przednich |
| 40 | 15 | Reflektor – lewy (niski);
Przekaźnik świateł dziennych 2. |
| 41 | 15 | Reflektor – prawy (niski) |
| 42 | 10 | Przekaźnik klimatyzatora |
| 43 | 15 | Podgrzewany przekaźnik lustrzany |
| 44 | – | Nieużywany |
| 45 | 10 | Przekaźnik światła dziennego 1 |
| 46 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 47 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 48 | 15 | Przekaźnik pompy paliwa |
| 49 | 10 | Zespół automatycznej skrzyni biegów;
Przełącznik blokady sprzęgła; Przełącznik anulowania blokady; Przekaźnik anulowania blokady sprzęgła 2. |
| 50 | 10 | ABS;
Czujnik kąta skrętu. |
| 51 | 10 | Przekaźnik lampy cofania (automatyczna skrzynia biegów);
Przełącznik lampy cofania (ręczna skrzynia biegów). |
| 52 | 20 | Przekaźnik silnika sterującego przepustnicą |
| 53 | 20 | Moduł sterujący silnika (ECM);
Przekaźnik ECM; Wzmacniacz antenowy NATS. |
| 54 | 10 | Czujnik przepływu powietrza;
Podgrzewany czujnik tlenu. |
| 55 | 15 | Wtryskiwacze |
| 56 | 20 | Przednie światła przeciwmgielne |
| Przekaźniki: | ||
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Moduł sterujący silnika (ECM) | |
| R3 | Reflektor niski | |
| R4 | Przednia lampa przeciwmgielna | |
| R5 | Rozrusznik | |
| R6 | Podgrzewane lusterko | |
| R7 | Wentylator chłodzący (wysoki) | |
| R8 | Wentylator chłodzący (niski) | |
| R9 | Zapłon | |
| R10 | Klakson |

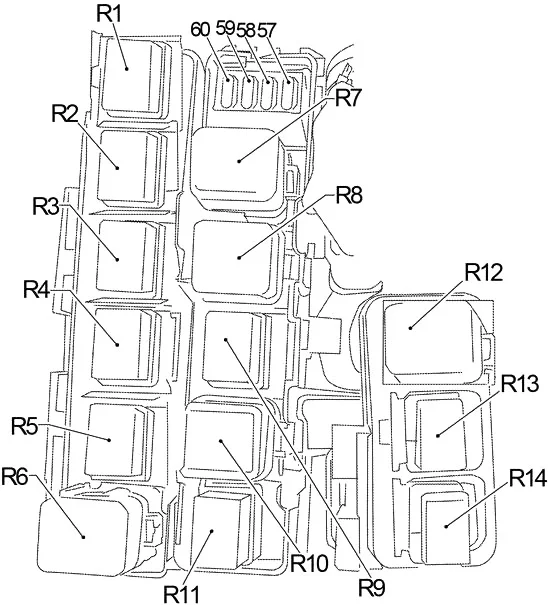

Skrzynka przekaźnikowa
| Numer | Ampery [A] | Opis |
|---|---|---|
| 57 | 10 | Przekaźnik odcinający skrzynię biegów 1 i przekaźnik 2;
Jednostka sterująca skrzynią biegów. |
| 58 | 10 | Przełącznik zmiany biegów na 4 koła;
Jednostka sterująca skrzynią biegów. |
| 59 | – | Nieużywany |
| 60 | 15 | 2006-2014: BCM (moduł kontroli nadwozia);
Przyczepa holownicza. |
| Przekaźniki: | ||
| R1 | 2006-2014: Lampy przyczepy (po prawej) | |
| R2 | Przekaźnik wyłączający transfer 2 (z napędem na 4 koła) | |
| R3 | Przekaźnik światła dziennego 2 | |
| R4 | Lampa stopu (z kontrolą zjazdu ze wzniesienia i wspomaganiem ruszania pod górę); 2006-2014: Przekaźnik anulowania blokady sprzęgła 1. |
|
| R5 | Przekaźnik światła dziennego 1 | |
| R6 | Lampa zapasowa (z automatyczną skrzynią biegów); 2006-2014: Przekaźnik anulowania blokady sprzęgła 2. |
|
| R7 | Silnik dmuchawy przedniej | |
| R8 | Niski transfer zmiany biegów (z napędem na 4 koła) | |
| R9 | Przekaźnik wyłączający skrzynię biegów 1 (z napędem na 4 koła) | |
| R10 | Wysoka zmiana biegów (z napędem na 4 koła) | |
| R11 | 2005: Przekaźnik anulowania blokady sprzęgła 2; 2006-2014: Tylne kierunkowskazy (po lewej). |
|
| R12 | 2006-2014: Lampa cofania (z manualną skrzynią biegów) | |
| R13 | 2006-2014: Przekaźnik holowania przyczepy 1 | |
| R14 | 2006-2014: Przekaźnik holowniczy przyczepy 2 |
