W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana X-Trail T30 z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Nissan X-Trail T30 to druga generacja popularnego SUV-a, która była produkowana w latach 2001-2007. Model ten wyróżniał się charakterystycznym designem, przestronnym wnętrzem oraz zdolnościami terenowymi.

Pod względem stylistycznym, Nissan X-Trail T30 prezentował dynamiczne i muskularne linie nadwozia, typowe dla SUV-ów. Miał charakterystyczne, wysoko umieszczone reflektory przednie i duży wlot powietrza na przednim zderzaku. W zależności od wersji wyposażeniowej, samochód mógł być wyposażony w różne detale zewnętrzne, takie jak relingi dachowe czy ochronne osłony podwozia.

Wnętrze X-Traila T30 oferowało przestronną kabinę pasażerską, zapewniającą wygodne miejsce zarówno dla kierowcy, jak i pasażerów. Samochód miał elastyczne opcje konfiguracji wnętrza, co pozwalało na zwiększenie przestrzeni bagażowej w przypadku potrzeby. W wyższych wersjach wyposażenia oferowano dodatkowe funkcje, takie jak skórzana tapicerka, system nawigacji satelitarnej, klimatyzacja czy system audio.

Nissan X-Trail T30 był dostępny z różnymi opcjami napędowymi, w tym z napędem na przednie koła lub napędem na cztery koła. Oferowano również różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnej pojemności i mocy.

X-Trail T30 posiadał zdolności terenowe, które czyniły go atrakcyjnym dla osób poszukujących samochodu zdolnego do jazdy po nierównym terenie. Napęd na cztery koła, wystarczające prześwity oraz systemy kontroli trakcji i stabilizacji pomagały w poradzeniu sobie z trudnymi warunkami drogowymi.

Podsumowując, Nissan X-Trail T30 był popularnym SUV-em, który oferował przestronne wnętrze, możliwość konfiguracji przestrzeni bagażowej, różne opcje napędowe oraz zdolności terenowe. Model ten zyskał uznanie wśród kierowców, poszukujących praktycznego i wszechstronnego samochodu do codziennego użytku oraz do jazdy w terenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Nissan Navara D22 (1997-2004) - schematy bezpieczników i przekaźników

Przedział pasażerski

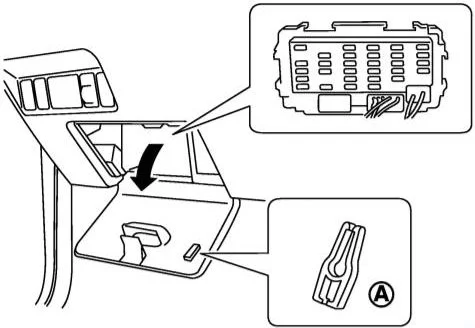

Znajduje się w dolnej części deski rozdzielczej. Otwórz pokrywę ochronną, aby uzyskać dostęp.

Nissan X-Trail T30 (2001-2007) - schematy bezpieczników i przekaźników



Nissan X-Trail T30 (2001-2007) - schematy bezpieczników i przekaźników

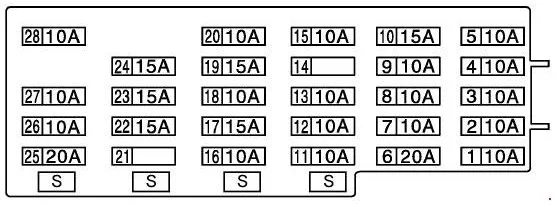

Opis (typ 1)

1 10A pompa paliwa
2 10A Kierunkowskazy
3 10A Jednostka sterująca silnika
4 10A system audio, system nawigacji
5 Złącze diagnostyczne 10A, sterownik skrzyni biegów, centralny zamek, system antykradzieżowy, elektryczne szyby, podgrzewana tylna szyba, oświetlenie wnętrza, szyberdach, urządzenia ostrzegawcze i wskaźniki, system nawigacji
6 20A Wycieraczka i spryskiwacz przedniej szyby
7 10A Jednostka sterująca silnika, jednostka sterująca oświetleniem dziennym
8 10A ABS/ESP, układ sterowania napędem na cztery koła (4WD)
9 10АSRS
10 15A Pompa paliwa, jednostka sterująca silnika
11 10A Sterownik silnika, sterownik skrzyni biegów, ABS/ESP, system sterowania napędem na cztery koła (4WD), SRS, zestaw wskaźników, spryskiwacze reflektorów / spryskiwacze
12 10A Jednostka sterująca skrzynią biegów, światła cofania, system nawigacji
13 10A Jednostka sterująca silnika
14 10A Podgrzewane siedzenia
15 10A Klimatyzacja/nagrzewnica
16 10A Wycieraczka i spryskiwacz tylnej szyby
17 15A Zapalniczka, dodatkowe złącze zasilania
18 Zapalniczka 10A, dodatkowe złącze zasilania
19 15A Klimatyzacja/nagrzewnica
20 10A Zasilanie lusterek
21 Nieużywany
22 15A Włącznik świateł hamowania, sterownik skrzyni biegów, ABS, układ sterowania napędem na cztery koła (4WD)
23 Zapalniczka 15A, złącze zasilania akcesoriów
24 15A Klimatyzacja/nagrzewnica
25 20A Sterownik silnika, ogrzewana szyba tylna
26 10A Lampy wewnętrzne
27 10A Ogrzewana tylna szyba
28 10A Sterownik silnika, sterownik skrzyni biegów, centralny zamek, system przeciwkradzieżowy, ogrzewana szyba tylna, oświetlenie wnętrza, szyberdach, urządzenia ostrzegawcze i wskaźniki
S Zapasowe bezpieczniki

Opis (typ 2)

  1. Podgrzewane siedzenie – podgrzewane siedzenia
  2. Kierunkowskaz-kierunkowskaz
  3. Wtryskiwacz – wtryskiwacze silnika QR, ECM
  4. AUDIO – system audio (z możliwością przełączania zasilania)
  5. Części elektroniczne – złącze diagnostyczne, blokada dźwigni zmiany biegów automatycznej skrzyni biegów X-Trail, przekaźnik podnośnika szyb, blok TIME CONTROL (sterowanie centralnym zamkiem, szyberdachem, opóźnieniem oświetlenia wnętrza, ogrzewaniem tylnej szyby itp.)
  6. FR WIPER – Wycieraczka i spryskiwacz przedniej szyby
  7. Sygnał rozrusznika – Sygnał rozrusznika, świateł do jazdy dziennej i YD ECU (do tej pory) oraz silników Nissan QR do sierpnia 2003 r.
  8. 4 WD ABS – Możliwość podłączenia zasilania do jednostki sterującej ABS, ESP, 4WD.
  9. AIR BAG – poduszki powietrzne
  10. Pompa paliwa – pompa paliwa (silnik QR), pompa przenosząca paliwo (silnik wysokoprężny YD)
  11.  – Tablica przyrządów, przekaźnik czasowy przekaźnika spryskiwaczy reflektorów
  12.  Światło cofania, system sterowania automatyczną skrzynią biegów
  13. Sterowanie silnikiem – podgrzewane sondy lambda, przekaźniki wentylatorów, przekaźnik blokujący rozrusznik (X-Trail z automatyczną skrzynią biegów)
  14. Zapasowy
  15. AIR CON – Klimatyzacja, przekaźnik i sprzęgło do włączania sprężarki klimatyzacji
  16. RR WIPER – Środek czyszczący do spryskiwaczy tylnej szyby
  17. Zapalniczka CIG – zapalniczka
  18. Zapalniczka CIG – Przekaźnik zapalniczki
  19. SILNIK DMUCHAWY – Silnik dmuchawy do wnętrza pieca
  20. MIRROR – Lusterka elektryczne
  21. Zapasowy
  22. LAMPA STOP – Światło stopu, sygnał sterujący hamulca dla ABS, ESP, sterownika silnika
  23. Gniazdo zasilania — Gniazda elektryczne (w schowku kierowcy i bagażniku)
  24. Silnik dmuchawy – Silnik dmuchawy do pieca wewnętrznego
  25. RR DEFOG – Ogrzewanie tylnej szyby
  26. KROMM LAMP – Lampy oświetlenia wnętrza, w tym bagażnika, lampka map i oświetlenie drzwi
  27. HEATER MIRROR – Podgrzewane lustra
  28. Części elektroniczne – Stałe zasilanie deski rozdzielczej, sterownika czasu, zegara, klimatyzacji, pilota do drzwi
Zobacz także:  Nissan Almera II (N16) (2000-2006) - schematy bezpieczników i przekaźników

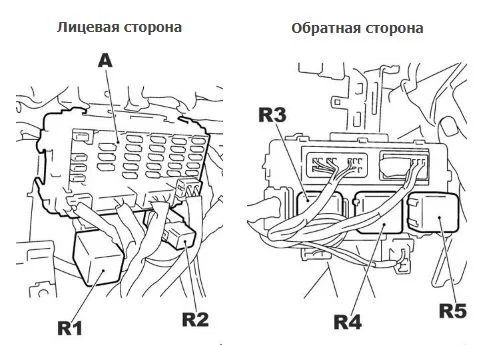

Przekaźniki

Nissan X-Trail T30 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  • R1 – przekaźnik PTC
  • R2 – Przekaźnik szyby elektrycznej
  • R3 – Przekaźnik zapłonu
  • R4 – Przekaźnik wentylatora nagrzewnicy
  • R5 – Przekaźnik pomocniczy

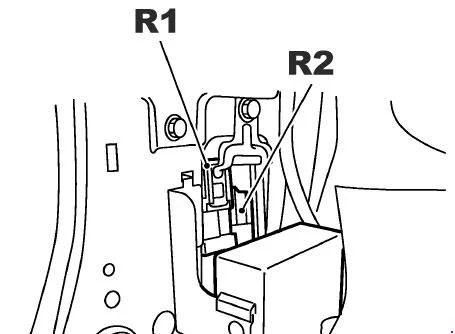

Ponadto kilka przekaźników można umieścić w przednim słupku u stóp kierowcy (R1 – podgrzewana tylna szyba/lusterka, R2 – Przekaźnik pompy paliwa)

Nissan X-Trail T30 (2001-2007) - schematy bezpieczników i przekaźników

Komora silnika

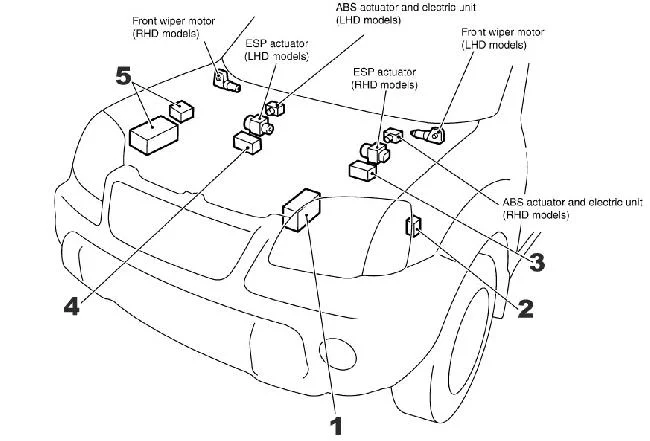

Układ

Nissan X-Trail T30 (2001-2007) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników (w pobliżu akumulatora)
  2. Przekaźnik świecący
  3. Skrzynka przekaźników ESP (pojazdy z kierownicą po prawej stronie)
  4. Skrzynka przekaźników ESP (pojazdy z kierownicą po lewej stronie)
  5. Bloki przekaźnikowe (główne i dodatkowe)
Zobacz także:  Nissan Terrano (D10) (2013-2022) - schematy bezpieczników i przekaźników

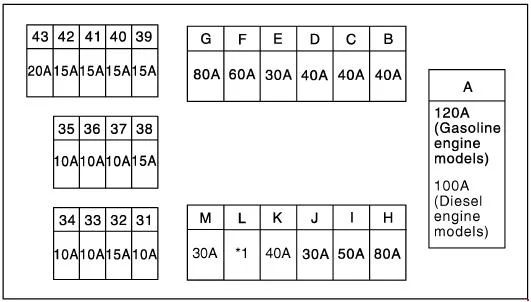

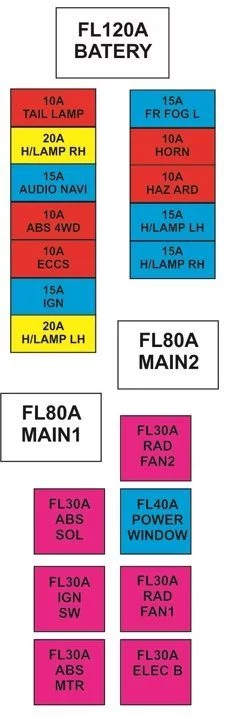

Skrzynka bezpiecznikowa

1

Nissan X-Trail T30 (2001-2007) - schematy bezpieczników i przekaźników

2

Nissan X-Trail T30 (2001-2007) - schematy bezpieczników i przekaźników

Opis

A 100 / 120A Alternator, skrzynka bezpieczników w komorze silnika (bezpieczniki: nr B do G, 39 do 43)
b 40A Centralny zamek, elektryczne szyby, szyberdach, elektryczne fotele
C Wentylator chłodzący 40A
D Wentylator chłodzący 40A
E 30A Środki czyszczące i spryskiwacze reflektorów
F Świece żarowe 60A
G 80A Skrzynka bezpieczników w przedziale pasażerskim
H 80A Układ klimatyzacji/ogrzewania, skrzynka bezpieczników przedziału pasażerskiego (bezpieczniki: nr 18, 20, 23)
I 50A Program stabilności pojazdu (ESP)
J 30A Stacyjka
K 40А ABS
L 30/40A ABS, ESP (30A z ESP, 40A bez ESP)
M
31 10A Lampy zewnętrzne, środki czyszczące i spryskiwacze reflektorów, urządzenia ostrzegawcze i wskaźniki
32 15A system audio, system nawigacji, telefon
33 10A Jednostka sterująca silnika, system antykradzieżowy
34 Generator 10A, system antykradzieżowy
35 15A Kierunkowskazy
36 10A Tylne światło przeciwmgielne
37 10A ABS, układ sterowania napędem na cztery koła (4WD)
38
39 15A Jednostka sterująca silnika
40 15A Sterownik silnika, lampy zewnętrzne
41 15A Lampy zewnętrzne, lampy przeciwmgielne
42 15A Światła przeciwmgielne
43 20A Jednostka sterująca silnika, system antykradzieżowy

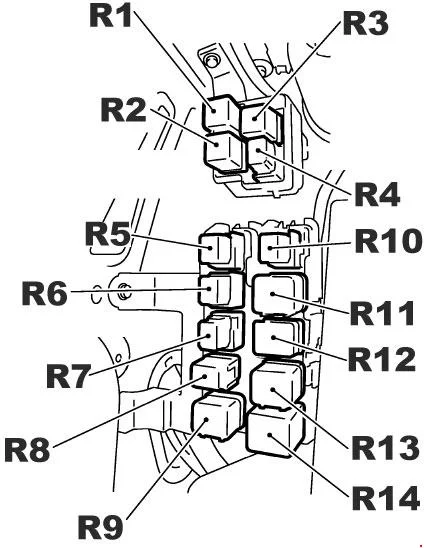

Skrzynka przekaźników

Nissan X-Trail T30 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  • R1 Przekaźnik lampy
  • R2 Przekaźnik oświetlenia dziennego, lewy (z oświetleniem dziennym)
  • R3 Przekaźnik świateł do jazdy dziennej, prawy (ze światłami do jazdy dziennej)
  • Przekaźnik tylnego światła przeciwmgielnego R4
  • R5 Przekaźnik przednich świateł przeciwmgielnych
  • R6 Przekaźnik blokady startu („P” / „N”)
  • Przekaźnik R7 A/C
  • Przekaźnik klaksonu R8
  • R9 Przekaźnik wentylatora chłodzącego 1
  • R10 Przekaźnik sterujący przepustnicy
  • R11 Przekaźnik wentylatora chłodzącego 3
  • Przekaźnik R12 4WD
  • R13 Przekaźnik wentylatora chłodzącego 2
  • R14 Przekaźnik spryskiwaczy reflektorów

W niektórych modelach w miejscu przekaźnika nr 14 znajdują się bezpieczniki: 10A – tylne światło przeciwmgielne, 15A – podgrzewana przednia szyba (strefa wycieraczek), 15A – sterownik silnika i 20A – sterownik reflektorów ksenonowych.
