Nissan X-Trail T32 (2013-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana X-Trail T32 z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. Nissan X-Trail T32 to czwarta generacja popularnego SUV-a, produkowana od 2013 roku. Model ten charakteryzuje się nowoczesnym designem, zaawansowanymi technologiami i większym komfortem w porównaniu do poprzedników. Pod względem […]

05/20/2023
Czas czytania: 8 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana X-Trail T32 z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Nissan X-Trail T32 to czwarta generacja popularnego SUV-a, produkowana od 2013 roku. Model ten charakteryzuje się nowoczesnym designem, zaawansowanymi technologiami i większym komfortem w porównaniu do poprzedników.

Pod względem stylistycznym, Nissan X-Trail T32 posiada dynamiczne i aerodynamiczne linie nadwozia. Wyróżnia się charakterystycznym wlotem powietrza na przedniej części samochodu oraz smukłymi reflektorami. Model ten jest bardziej elegancki i stonowany w porównaniu do poprzednich generacji.

Wnętrze X-Traila T32 zostało zaprojektowane z myślą o komforcie i funkcjonalności. Samochód oferuje przestronne i dobrze wykończone wnętrze, z wysokiej jakości materiałami i ergonomicznym układem deski rozdzielczej. Zastosowane zostały nowoczesne technologie, takie jak system multimedialny, systemy bezpieczeństwa i komunikacji oraz wygodne siedzenia.

X-Trail T32 oferuje różne opcje napędowe, w tym silniki benzynowe i wysokoprężne o różnej mocy. Samochód jest dostępny zarówno w wersji z napędem na przednie koła, jak i z napędem na cztery koła, który zapewnia lepszą trakcję i zdolności terenowe.

Ważnym elementem X-Traila T32 są zaawansowane systemy bezpieczeństwa i asystentów jazdy. Samochód może być wyposażony w systemy takie jak adaptacyjny tempomat, system monitorowania martwego pola, asystent parkowania czy system ostrzegania o kolizji. To sprawia, że jazda staje się bardziej komfortowa i bezpieczna.

Nissan X-Trail T32 został również zaprojektowany z myślą o rodzinach i podróżach. Samochód oferuje dużą przestrzeń bagażową oraz możliwość składania tylnej kanapy, co umożliwia przewóz większych przedmiotów.

Podsumowując, Nissan X-Trail T32 to czwarta generacja popularnego SUV-a, który oferuje nowoczesny design, przestronne wnętrze, zaawansowane technologie i zdolności terenowe. Model ten jest odpowiedni zarówno dla rodzin, jak i dla osób ceniących sobie komfort, bezpieczeństwo i wszechstronność w codziennej jeździe i podróżach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników tablicy rozdzielczej (J/B)

Pojazdy z kierownicą po lewej stronie
Skrzynka bezpieczników znajduje się na krawędzi tablicy rozdzielczej (po stronie kierowcy), za pokrywą.

Pojazdy z kierownicą po prawej stronie
Skrzynka bezpieczników znajduje się za schowkiem.

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Kierunkowskaz, lampa ostrzegawcza (moduł sterowania nadwoziem (BCM))
2 5 Jednostka sterująca 4WD
3 20 Centralny zamek (moduł kontroli nadwozia (BCM))
4 15 Tylna wycieraczka (moduł kontroli nadwozia (BCM))
5 20 Centralny zamek (moduł kontroli nadwozia (BCM))
6 10 Jednostka sterująca 4WD, złącze łącza danych, jednostka sterująca elektrycznego hamulca postojowego
7 10 Moduł sterowania nadwozia (BCM)
8 5 Przełącznik blokady sprzęgła
9 5 Wzmacniacz antenowy NATS
10 10 Przełącznik świateł stopu, moduł sterujący nadwozia (BCM)
11 20 Jednostka audio
12 10 Subwoofer (złącze opcjonalne 8)
13 10 Miernik kombinowany
14 5 Moduł kontroli nadwozia (BCM), przełącznik anulowania czujnika, jednostka sterująca syreny
15 20 Jednostka audio, jednostka sterująca Navi, jednostka sterująca monitorem otoczenia
16 20 Jednostka audio, jednostka sterująca Navi, jednostka sterująca monitorem otoczenia
17 15 Silnik dmuchawy, wzmacniacz klimatyzacji, tranzystor mocy (automatyczna klimatyzacja)
18 10 Zapasowy
19 20 Zapalniczka
20 10 Wzmacniacz klimatyzacji, automatyczny wzmacniacz klimatyzacji, przełącznik położenia pedału hamulca, sterowanie klimatyzacją, przełącznik zdalnego sterowania lusterek zewnętrznych, przełącznik świateł stopu (R9M)
21 10 Siłownik i jednostka sterująca ABS
22 10 Lusterko zewnętrzne (strona kierowcy), lusterko zewnętrzne (strona pasażera)
23 15 Skraplacz (odmgławiacz tylnej szyby)
24 15 Skraplacz (odmgławiacz tylnej szyby)
25 20 Przekaźnik oświetlenia wnętrza pomieszczenia (moduł sterowania nadwozia (BCM)), złącze opcji 8
26 5 Jednostka audio, jednostka sterująca Navi, kontrola zasięgu reflektorów
27 15 Dmuchawa, klimatyzacja, przekaźnik obejściowy ponownego uruchomienia silnika
28 15 Przełącznik podgrzewanego siedzenia przedniego po lewej stronie, przełącznik podgrzewanego siedzenia przedniego po prawej stronie
29 10 Przetwornica DC/DC (przekaźnik zapłonowy – bezpiecznik nr: 54, 55, 56, 57)
30 10 Jednostka sterująca sonaru, czujnik kąta skrętu, przełącznik świateł stopu, jednostka sterująca 4WD, jednostka sterująca EPS, złącze łącza danych, jednostka audio, jednostka sterująca Navi, jednostka sterująca monitora widoku wokół, moduł sterujący elektrycznym hamulcem postojowym, moduł sterujący podwozia, automatyczna blokada olśniewające lusterko wewnętrzne, złącze opcjonalne (8), przełącznik kombinowany (kabel spiralny), przekaźnik podgrzewacza paliwa, czujnik odległości, kamera przednia, przekaźnik PTC-1, przekaźnik PTC-2, przekaźnik PTC-3, przekaźnik zapłonu (z funkcją Stop/Start System)
31 5 Miernik kombinowany, dioda 1 (z systemem Stop/Start)
32 10 Jednostka czujnika diagnostyki poduszki powietrznej
33 15 Przełącznik kombinowany, jednostka sterująca pompy
Przekaźnik
R1 Zapłon
R2 Dmuchacz
R3 Odmgławiacz tylnych szyb
R4 Akcesorium

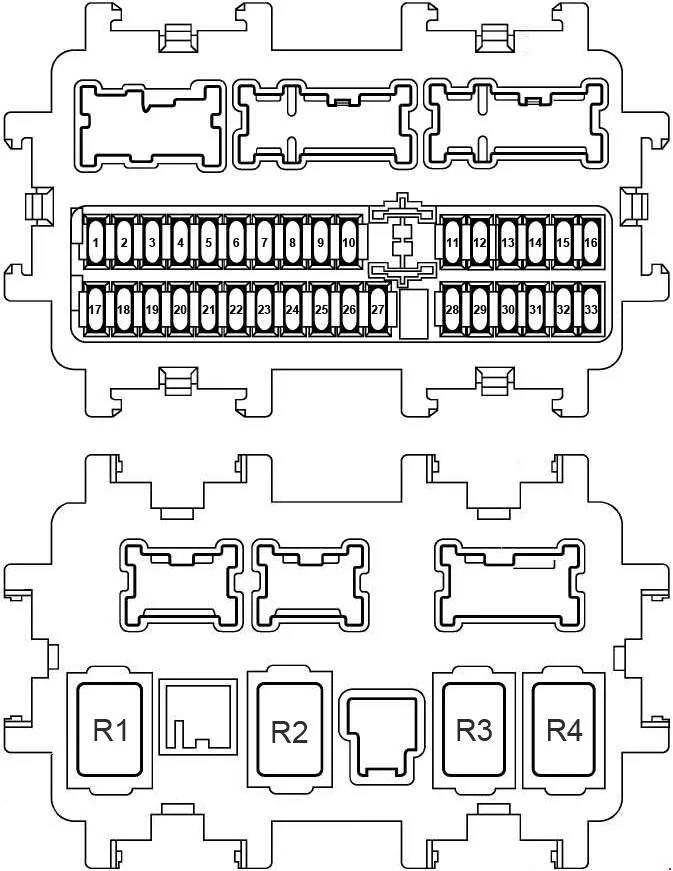

Skrzynka bezpieczników tablicy rozdzielczej (z systemem Stop/Start)

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
54 10 Czujnik kąta skrętu
55 10 Dioda 2
56 10 Jednostka sterująca monitora z widokiem dookoła, czujnik odległości, kamera przednia, jednostka audio
57 10 Moduł sterowania silnikiem, moduł sterowania skrzyni biegów, przełącznik zakresu skrzyni biegów, IPDM E/R (inteligentny moduł dystrybucji zasilania w komorze silnika), przełącznik pozycji neutralnej, główny czujnik prędkości, wtórny czujnik prędkości, czujnik prędkości wejściowej, przełącznik zakresu skrzyni biegów, przełącznik lamp zapasowych
58 Nieużywany
59 10 Klimatyzacja
60 10 Siłownik i jednostka sterująca ABS
61 Nieużywany
62 Nieużywany
63 20 Jednostka audio, jednostka sterująca Navi, jednostka sterująca monitorem otoczenia
64 Nieużywany
Przekaźnik
R1 Akcesorium
R2 Zapłon

J/B nr 2

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
74 10 Przekaźnik elektrycznej pompy olejowej
75 10 Moduł kontroli skrzyni biegów
76 Nieużywany



Skrzynki bezpieczników w komorze silnika

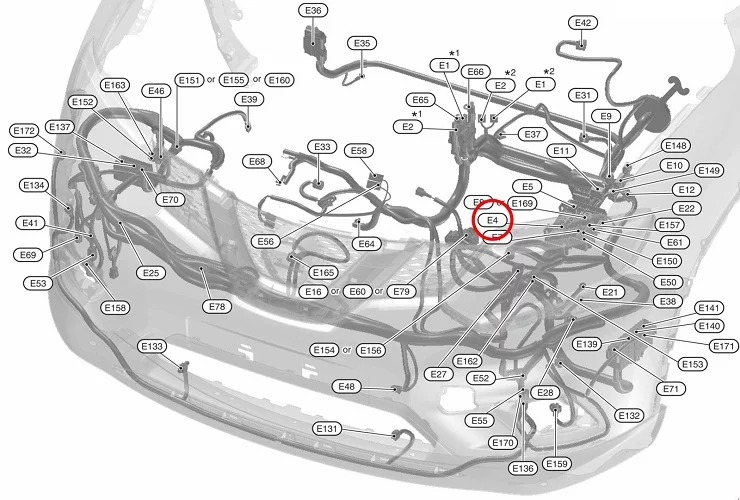

Skrzynka bezpieczników nr 1 w komorze silnika (E4)

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Schemat skrzynki bezpieczników

Zobacz także:  Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

Silnik QR
Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Silnik MR

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników



Silnik R9M

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
41 15 Przekaźnik klaksonowy 1
42 30 R9M: Przekaźnik PTC 2
43 30 R9M: Przekaźnik PTC 3
44 30 R9M: Przekaźnik PTC 1
45 30 Jednostka sterująca elektrycznym hamulcem postojowym
46 30 Złącze opcjonalne 9
47 15 Przekaźnik klaksonowy 2
48 30 Jednostka sterująca elektrycznym hamulcem postojowym
F 50 Jednostka sterująca ESP
F 50 R9M: przekaźnik szyby, wyłącznik główny szyby, zespół silnika szyberdachu, zespół silnika osłony przeciwsłonecznej, przekaźnik szyby, przełącznik podparcia lędźwiowego, przełącznik podparcia lędźwiowego, główny przełącznik szyby, przełącznik fotela (po stronie kierowcy), przełącznik fotela (po stronie pasażera) )
g 30 Siłownik i jednostka sterująca ABS
h 50 Jednostka sterująca ESP
h 30 R9M: Przekaźnik wentylatora chłodzącego 2
i 30 Przekaźnik spryskiwaczy reflektorów
i 50 R9M: Jednostka sterująca ESP
J 30 Automatyczna jednostka sterująca tylnymi drzwiami
J 50 R9M: Jednostka sterująca ESP
K 40 Siłownik i jednostka sterująca ABS
K 30 R9M: Przekaźnik wentylatora chłodzącego 2
L 30 Przekaźnik sterowania rozrusznikiem, blok bezpieczników (J/B), przekaźnik zapłonu
m 50 Przekaźnik szyby elektrycznej, wyłącznik główny szyby, zespół silnika szyberdachu, zespół silnika osłony przeciwsłonecznej, przekaźnik szyby, przełącznik podparcia lędźwiowego, przełącznik podpory lędźwiowej, główny przełącznik szyby, przełącznik fotela (po stronie kierowcy), przełącznik fotela (po stronie pasażera)
m 40 R9M: Siłownik i jednostka sterująca ABS
Przekaźnik
R1 Przekaźnik klaksonowy



Skrzynka bezpieczników w komorze silnika (F116)

Silnik QR

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników



Silnik MR

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników



Silnik R9M

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
49 10 Moduł kontroli skrzyni biegów
50 10 Przekaźnik wentylatora chłodzącego 4, przekaźnik wentylatora chłodzącego 5
51 10 Przekaźnik pompy paliwa wysokiego ciśnienia
51 20 R9M: Przekaźnik podgrzewacza paliwa
52 10 Główny przekaźnik
53 15 Główny przekaźnik
T 30 Automatyczna jednostka sterująca tylnymi drzwiami
P 40 Przekaźnik wentylatora chłodzącego 1
P 50 R9M: Jednostka kontroli blasku
Q 40 IPDM E/R
r 30 Moduł sterujący silnika (przekaźnik silnika sterującego przepustnicą)
S 30 Przekaźnik spryskiwaczy reflektorów
Przekaźnik
R1 Sterowanie rozrusznikiem
R2 Przekaźnik obejściowy ponownego uruchomienia silnika
R3 Przekaźnik podgrzewacza paliwa



Skrzynka bezpieczników w komorze silnika (IPDM E/R)

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
81 10 Moduł sterujący silnika
82 15 Moduł sterujący silnika
83 15 Przekaźnik silnika sterującego przepustnicą, moduł sterujący silnika, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, czujnik masowego przepływu powietrza, skraplacz, cewka zapłonowa nr 1 (z tranzystorem mocy), cewka zapłonowa nr 2 (z tranzystorem mocy), cewka zapłonowa nr. 3 (z tranzystorem mocy), cewka zapłonowa nr 4 (z tranzystorem mocy), przekaźnik wtryskiwacza paliwa, zawór elektromagnetyczny sterowania rozrządem zaworu wydechowego, zawór elektromagnetyczny sterowania rozrządem zaworu dolotowego, przekaźnik pompy wysokiego ciśnienia, wtryskiwacz paliwa nr 1, wtryskiwacz paliwa Nr 2, IPDM E/R (inteligentny moduł dystrybucji mocy w komorze silnika), wtryskiwacz paliwa nr 3, wtryskiwacz paliwa nr 4, siłownik przepływu paliwa, czujnik stosunku paliwa do powietrza (A/F), elektromagnetyczny zawór obejściowy płynu chłodzącego silnik , podgrzewacz paliwa i czujnik poziomu wody w paliwie
84 10 Moduł sterujący silnika, zawór elektromagnetyczny sterujący rozrządem zaworu wydechowego, elektromagnetyczny zawór sterujący rozrządu pośredniej blokady rozrządu zaworów dolotowych, zawór elektromagnetyczny sterujący rozrządem zaworu dolotowego, zawór sterujący kolektora dolotowego
85 15 Czujnik 1 stosunku powietrza do paliwa (A/F), podgrzewany czujnik tlenu 2, elektromagnetyczny zawór sterujący doładowania turbosprężarki, moduł sterujący silnika, jednostka sterująca żarzeniem
86 15 Wtryskiwacz paliwa nr 1, wtryskiwacz paliwa nr 2, wtryskiwacz paliwa nr 3, wtryskiwacz paliwa nr 4, skraplacz, cewka zapłonowa nr l (z tranzystorem mocy), cewka zapłonowa nr 2 (z tranzystorem mocy), cewka zapłonowa Nr 3 (z tranzystorem mocy), cewka zapłonowa nr 4 (z tranzystorem mocy), IPDM E/R (Inteligentny moduł dystrybucji mocy w komorze silnika), bezpiecznik nr Q (przekaźnik wentylatora chłodzącego 1 (silnik wentylatora chłodzącego 2, wentylator chłodzący) Przekaźnik 2, rezystor (R9M))
87 15 Przekaźnik klimatyzacji (sprężarka)
88 Nieużywany
89 Nieużywany
90 30 Przekaźnik wycieraczek przednich (silnik wycieraczek przednich)
91 20 Przekaźnik pompy paliwa (moduł sterujący silnika, zespół sterujący pompy paliwa, zespół czujnika poziomu paliwa, pompa paliwa)
92 Nieużywany
93 10 Moduł sterowania silnika, moduł sterowania skrzyni biegów, przełącznik zakresu skrzyni biegów, IPDM E/R (inteligentny moduł dystrybucji zasilania w komorze silnika), przełącznik pozycji neutralnej, główny czujnik prędkości, wtórny czujnik prędkości, czujnik prędkości wejściowej, przełącznik pozycji biegu wstecznego/neutralnego, bezpiecznik nr. 57 (z systemem Stop/Start)
94 Nieużywany
95 5 Jednostka blokady kierownicy
96 10 Przekaźnik ponownego uruchomienia silnika
97 10 Sprężarka, przednia lampa kombinowana prawa, przednia lampa kombinowana lewa, przełącznik zakresu skrzyni biegów, przełącznik pozycji neutralnej, przełącznik lampy zapasowej, przełącznik pozycji wstecznej/neutralnej

Silnik QR

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników



Silnik MR

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników



Silnik R9M

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis

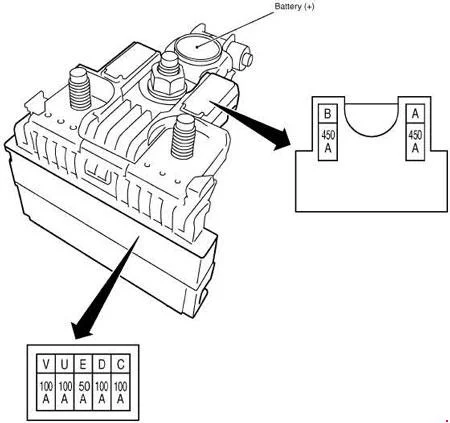

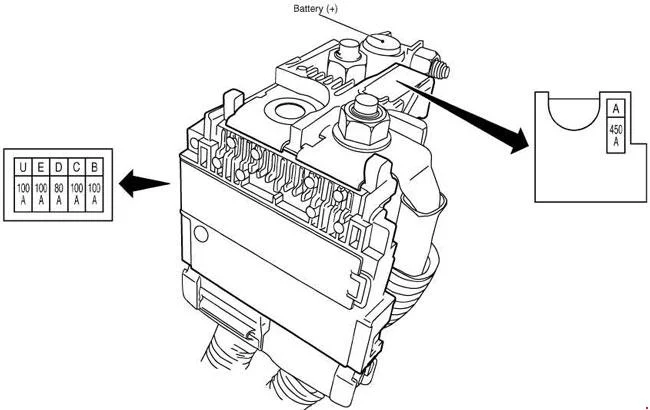

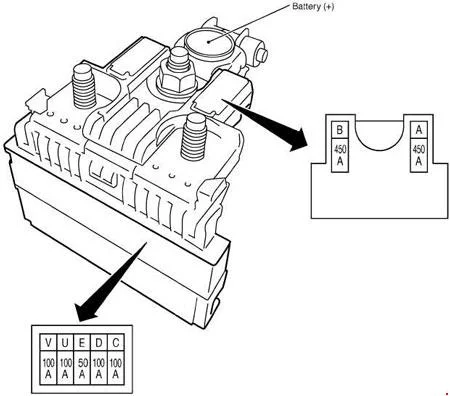

A 450 Alternator, rozrusznik (QR, MR), przekaźnik obejściowy ponownego uruchomienia silnika, bezpiecznik nr F (ESP)
b 100 Alternator, rozrusznik, przekaźnik obejściowy ponownego uruchomienia silnika, bezpiecznik nr F (ESP)
b 450 Alternator, rozrusznik, przekaźnik obejściowy ponownego uruchomienia silnika, bezpiecznik nr F (ESP)
C 100 MR, R9M: Blok bezpieczników (J/B) – (przekaźnik akcesoriów, BCM, bezpiecznik nr: 7, 25), przekaźnik dmuchawy (bezpiecznik nr: 17, 27)
D 80 IPDM E/R
D 100 IPDM E/R, jednostka sterująca termonurnika (R9M)
E 100 QR: Blok bezpieczników (J/B) – (przekaźnik akcesoriów, BCM, bezpiecznik nr: 7, 25), przekaźnik dmuchawy (bezpiecznik nr: 17, 27)
E 50 Blok bezpieczników (FI 16)
U 100 Blok bezpieczników (FI 16), przekaźnik zapłonu
V 100 ESP

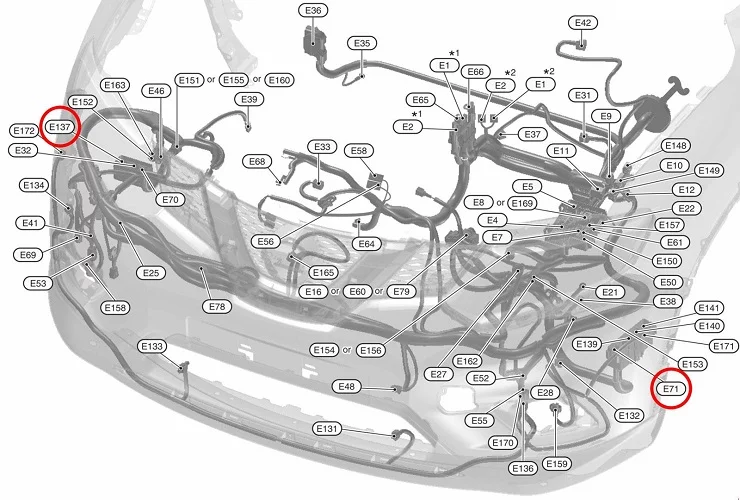

Dodatkowe bezpieczniki

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników



E71

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników



E137

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
N 30 Przetwornik DC/DC, blok bezpieczników (J/B) nr 63 – (moduł audio, jednostka sterująca Navi, jednostka sterująca monitora Around View) Z systemem stop/start: Przetwornica DC/DC – blok bezpieczników (J/B) – ( Przekaźnik akcesoriów, nr bezpiecznika: 20, 59, 60)
O 30 Przetwornica DC/DC, blok bezpieczników (J/B nr 2) nr: 74 (przekaźnik elektrycznej pompy oleju), 75 (moduł sterowania przekładnią)
W 50 Jednostka sterująca termonurnikiem (R9M)
X 50 Jednostka sterująca termonurnikiem (R9M)

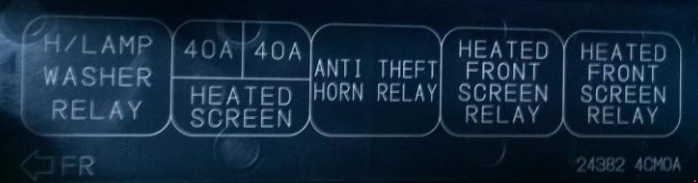

Skrzynka przekaźnikowa

Nissan X-Trail T32 (2013-2021) - schematy bezpieczników i przekaźników
