Mitsubishi Eclipse III (2000-2002) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Eclipse III z lat: 2000, 2001, 2002.

Mitsubishi Eclipse III to trzecia generacja sportowego coupe produkowanego przez japońską firmę Mitsubishi Motors. Model ten został wprowadzony na rynek w 2000 roku i był produkowany aż do 2005 roku.

Mitsubishi Eclipse III, również znany jako Mitsubishi Eclipse (3G), kontynuował tradycję swoich poprzedników, charakteryzując się sportowym wyglądem i dynamicznymi osiągami. Podobnie jak poprzednie generacje, samochód był oferowany jako 2-drzwiowe coupe oraz 2-drzwiowy kabriolet (Eclipse Spyder).

Trzecia generacja Mitsubishi Eclipse przeszła znaczny redesign w porównaniu do poprzedników. Samochód został wyposażony w bardziej smukłą sylwetkę, agresywnie stylizowane reflektory i bardziej aerodynamiczne linie nadwozia, co podkreślało jego sportowy charakter.

W zależności od rynku i wersji wyposażenia, Mitsubishi Eclipse III oferował różne opcje silników benzynowych, w tym 4-cylindrowe i 6-cylindrowe jednostki napędowe. Model ten cechował się przyzwoitymi osiągami i dobrą dynamiką jazdy, co sprawiało, że był atrakcyjnym wyborem dla miłośników sportowych aut.

Wnętrze Mitsubishi Eclipse III zostało również zmodernizowane, oferując lepsze wykończenie i wygodę dla kierowcy i pasażerów. Kabina była komfortowa, ale ze względu na swoje coupe nadwozie, miejsca na tylnej kanapie były ograniczone.

Zobacz także: Mitsubishi Pajero Sport (2015-2019) - schematy bezpieczników i przekaźników

Mitsubishi Eclipse III zdobył uznanie za swoje sportowe właściwości jezdne, stylowy wygląd i dynamiczne prowadzenie. Był popularny wśród osób poszukujących auta o sportowym charakterze i dobrze wyważonym stosunku ceny do osiągów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

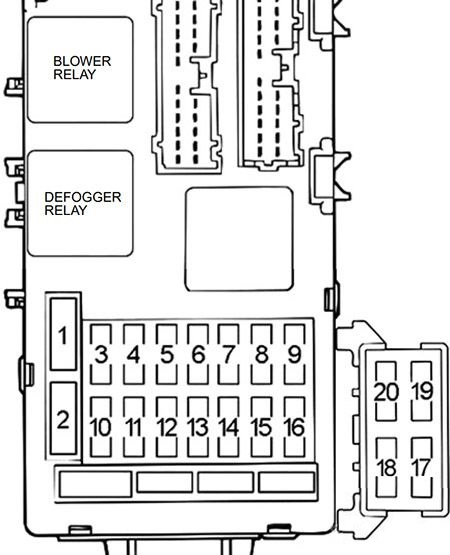

Skrzynka bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się za boczną osłoną deski rozdzielczej po stronie kierowcy.

Numer	Ampery [A]	Opis
1	30A	Odmgławiacz i cewka dławiąca
2	30A	Automatyczny sterownik sprężarki, rezystor i silnik dmuchawy
3	15A	Moduł sterujący układu napędowego, ABS-ECU, światło stopu, autocruise control-ECU i immobilizer-ECU
4	–	–
Reklama
5	10 A	Moduł sterujący układu napędowego, czujnik prędkości wału wejściowego, czujnik prędkości wału wyjściowego, światło cofania, SRS-ECU i ETACS-ECU
6	–	–
7	15A	Zapalniczka, gniazdo na akcesoria, zdalnie sterowane lusterko i centralny wyświetlacz
8	20A	ETACS-ECU i bezpiecznik nr 20 (wycieraczka i spryskiwacz szyby przedniej)
9	10 A	Moduł sterujący składanego dachu i ABS-ECU
10	10 A	Klakson, przekaźnik klaksonu, klakson alarmu kradzieży i przekaźnik klaksonu alarmu kradzieży
11	15A	Złącze łącza danych, ETACS-ECU i licznik kombinowany
12	10 A	Zespół anteny silnikowej (ECLIPSE SPYDER)
13	10 A	Miernik kombinowany, ETACS-ECU, SRS-ECU, automatyczny tempomat-ECU, kolumna-ECU, wielośrodkowy wyświetlacz i czujnik prędkości pojazdu
14	–	–
15	–	–
16	10 A	Przekaźnik dmuchawy, silnik sterujący przepustnicy wyboru powietrza zewnętrznego/wewnątrz, przekaźnik odmgławiacza, przełącznik klimatyzacji, przedni ECU, przekaźnik sprężarki klimatyzacji i automatyczny sterownik sprężarki
17	20A	System audio (pojazdy ze wzmacniaczem)
18	–	–
19	20A	Szyberdach (ECLIPSE)
20	20A	Wycieraczka i spryskiwacz szyby przedniej

Zobacz także: Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

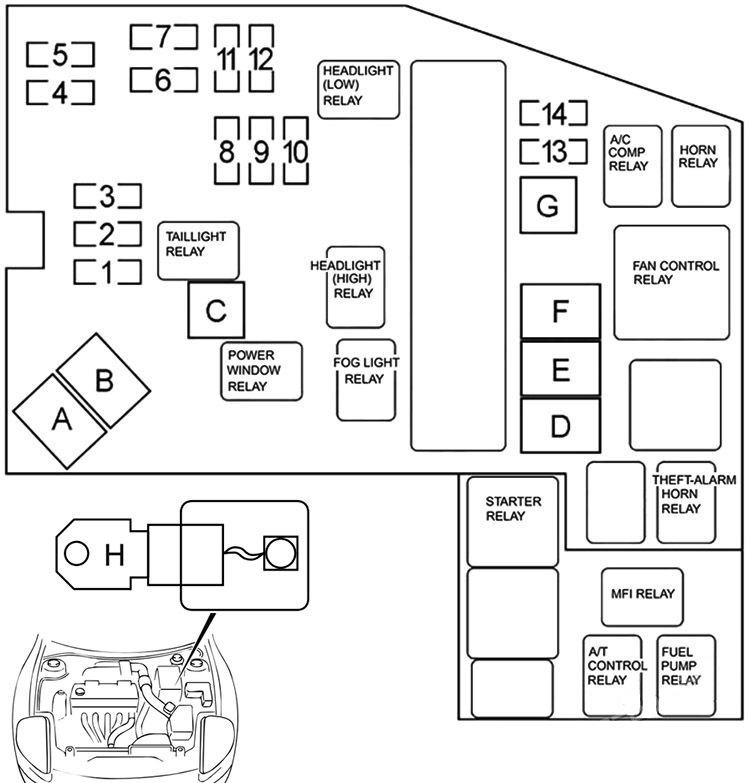

Skrzynka bezpieczników komory silnika

Numer	Ampery [A]	Opis
1	–	–
2	15A	Światła przeciwmgielne
3	10 A	System klimatyzacji
Reklama
4	10 A	Zasilanie ECU, oświetlenie kopuły, oświetlenie bagażnika, uniwersalny mechanizm otwierania drzwi garażowych, montaż szyberdachu, oświetlenie bagażnika, system audio, wyświetlacz wielocentralny, licznik i wskaźnik
5	10 A	System nagłośnienia
6	10 A	Reflektor i alarm przeciwkradzieżowy
7	10 A	Reflektor i alarm przeciwkradzieżowy
8	10 A	Reostat, światło tylne, światło pozycyjne, tylne światło obrysowe i obwód oświetlenia
9	10 A	Tylne światło, światło pozycyjne, tylne boczne światło obrysowe i oświetlenie tablicy rejestracyjnej
10	–	–
11	10 A	Reflektor
12	10 A	Reflektor
13	20A	INVECS-II 4A/T, system MFI, system klimatyzacji, system chłodzenia i system immobilizera
14	10 A	Układ ładowania, centralny zamek drzwi (pojazdy z systemem dostępu bezkluczykowego), kierunkowskaz i światło awaryjne
A	60A	Bezpieczniki tablicy rozdzielczej nr 1, 2, 3, 10, 11
B	–	–
C	30A	Bezpieczniki tablicy rozdzielczej nr 17, 19, elektryczne szyby, elektryczne siedzenie, składany dach i system audio (pojazdy ze wzmacniaczem)
D	50A	Układ klimatyzacji i układ chłodzenia
Reklama
E	50A	System antywłamaniowy
F	30A	Górny obwód kabrioletu
G	30A	Obwód wyłącznika zapłonu
H	120A	Obwód generatora (łącznik topliwy znajduje się na akumulatorze)
