Mitsubishi Lancer VII (2000-2007) – schematy bezpieczników i przekaźników

Rocznik 2000-2007
Zaktualizowano 5.08.2023
Mitsubishi Lancer VII (2000-2007) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Lancer VII z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

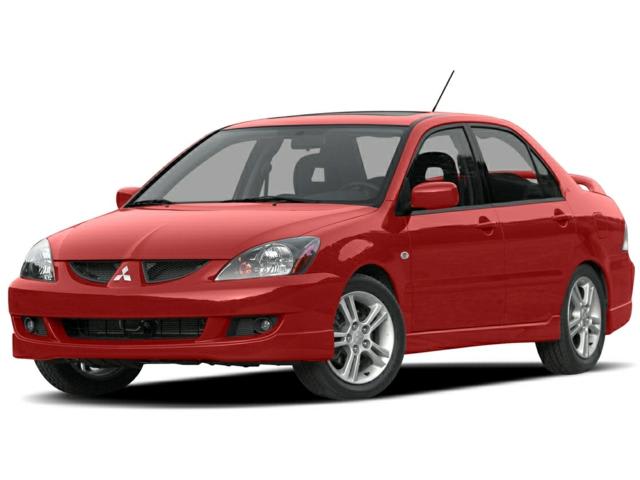

Mitsubishi Lancer siódmej generacji, również znanej jako Mitsubishi Lancer VII, to kompaktowy samochód osobowy produkowany przez japońskiego producenta samochodów Mitsubishi Motors. Ta generacja była wytwarzana w latach 2000-2007 i przyniosła znaczące ulepszenia w porównaniu do poprzednich wersji. Mitsubishi Lancer VII był dostępny w różnych wariantach nadwozia i konfiguracjach, oferując solidną wydajność, komfort i przystępną cenę.

Oto kilka cech charakteryzujących Mitsubishi Lancer VII:

  1. Design: Siódma generacja Lancer miała bardziej nowoczesny wygląd w porównaniu do poprzednich wersji, z dynamicznymi liniami i charakterystycznym pasem przednim.
  2. Wyposażenie: Lancer VII oferował podstawowe wyposażenie oraz opcjonalne dodatki, takie jak klimatyzacja, elektryczne szyby i lusterka, systemy audio itp., poprawiające komfort podróżowania.
  3. Silniki: Model ten był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, aby spełnić różnorodne oczekiwania klientów odnośnie osiągów i ekonomii paliwa.
  4. Wydajność: Mitsubishi Lancer VII oferował solidną wydajność w jeździe miejskim i pozamiejskim. Dostępne różne jednostki napędowe dawały możliwość wyboru silnika dostosowanego do preferencji.
  5. Bezpieczeństwo: W miarę jak standardy bezpieczeństwa rosły, Lancer VII wprowadzał pewne ulepszenia w tej kwestii, takie jak systemy hamulcowe i poduszki powietrzne.
  6. Zastosowanie: Mitsubishi Lancer VII znalazł zastosowanie zarówno jako samochód osobowy, jak i pojazd rodzinny, który był dostępny w różnych wariantach nadwozia.
  7. Sportowa wersja: Wersja Evolution, znana jako Lancer Evolution VII, zdobyła popularność w świecie sportów motorowych dzięki swoim osiągom i możliwościom tuningowania.

Mitsubishi Lancer VII, znane również jako Mitsubishi Lancer 7, było modelem, który zdobył uznanie jako kompaktowy samochód oferujący przyzwoitą wydajność, wygodę i dostępność w konkurencyjnej cenie. Jego różnorodność wariantów nadwozia oraz wersja sportowa Evolution przyczyniły się do zróżnicowania baz klientów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

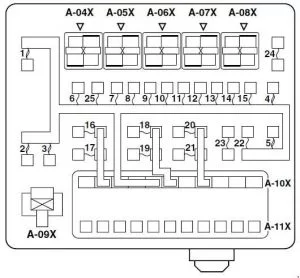

Bezpiecznik komory silnika i skrzynka przekaźników

Mitsubishi Lancer VIII (2000-2007) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 60 Obwód bezpiecznika nr 15, 16, 19, 20 (w bloku przyłączeniowym)
2 50 Kontroler wentylatora
3 60 ABS-ECU
4 40 Obwód wyłącznika zapłonu
5 30 Główny wyłącznik szyby i przełącznik pomocniczy szyby zasilania
6 15 Przednie światło przeciwmgielne;

Przednie światło przeciwmgielne;

Przekaźnik przedniego światła przeciwmgielnego i złącze zapasowe (dla przedniego światła przeciwmgielnego).
7 10 Przekaźnik klaksonu i klakson
8 20 Czujnik przepływu powietrza filtra powietrza;

Czujnik położenia wałka rozrządu;

Elektrozawór emisji (układ EGR);

Elektrozawór emisji (układ kontroli przedmuchu);

Silnik-A/T-ECU;

Silnik-ECU;

Czujnik tlenu sterujący silnika;

Przekaźnik sterujący silnika;

Korba silnika czujnik kąta;

Przekaźnik sterujący wentylatorem;

Wtryskiwacz paliwa;

Przekaźnik cewki zapłonowej;

Immobilizer-ECU;

Serwo regulacji prędkości biegu jałowego korpusu przepustnicy.
9 10 Sprężarka klimatyzacji
10 15 ABS-ECU;

Silnik-A/T-ECU;

Wysoko zamontowane światło stopu;

Tylna lampa zespolona.
11 15 Gniazdo akcesoriów
12 7,5 Alternator
13 10 ETACS-ECU;

Przednie kierunkowskazy;

Tylne lampy zespolone;

Boczne kierunkowskazy;

Kierunkowskazy.
14 20 Zespół elektromagnetycznego zaworu sterującego A/T;

Silnik-A/T-ECU.
15 15 Pompa paliwowa
16 10 Reflektor (prawy)
17 10 Reflektor (lewy);

Lampka kontrolna świateł drogowych.
18 10 Reflektor (prawy)
19 10 Reflektor (lewy);

Zespół reflektora;

Przełącznik poziomu reflektora.
20 7,5 A/C-ECU;

Lampka oświetlenia popielniczki;

Licznik zespolony;

Przełącznik świateł przeciwmgielnych;

Kierunkowskaz przedni;

Przełącznik świateł awaryjnych;

Zespół reflektora (prawy);

Przełącznik poziomu reflektora;

Przełącznik podgrzewanego siedzenia;

Sterownik ogrzewania;

Oświetlenie tablicy rejestracyjnej;

Lampa tylna zespolona;

Reostat;

Kierunkowskaz boczny;

Złącze zapasowe (do audio).
21 7,5 Licznik zespolony;

Zespół reflektora (lewe);

Oświetlenie tablicy rejestracyjnej;

Światło pozycyjne (lewe);

Tylne światło zespolone (lewe).
22 10 Licznik kombinowany;

Przełącznik kolumny;

ETACS-ECU;

Przedni-ECU.
23 10 Zegar;

ETACS-ECU;

Zapasowe złącze (dla audio).
24 – –
25 20 Podgrzewany zespół siedziska;

Podgrzewany przełącznik siedziska.
26 100 <4G1> 120 <4G6> Akumulator;

Wkładka topikowa nr 1,2, 3, 4, 5;

Bezpiecznik nr 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (skrzynka przekaźników);

Przedni ECU.
Przekaźniki
A-04X Przekaźnik przednich świateł przeciwmgielnych
A-05X Przekaźnik klaksonowy
A-06X –
A-07X –
A-08X –
A-09X Przekaźnik sterowania wentylatorem
A-10X Przód-ECU
A-11X Przód-ECU
Mitsubishi Lancer VIII (2000-2007) - schematy bezpieczników i przekaźników
Numer Przekaźniki
B-10X Złącze wykrywania prędkości silnika
B-11X –
B-12X –
B-13X –
B-14X Przekaźnik cewki zapłonowej
B-15X Przekaźnik sterujący A/T
B-16X Przekaźnik sterujący silnika
B-17X Przekaźnik sprężarki klimatyzacji

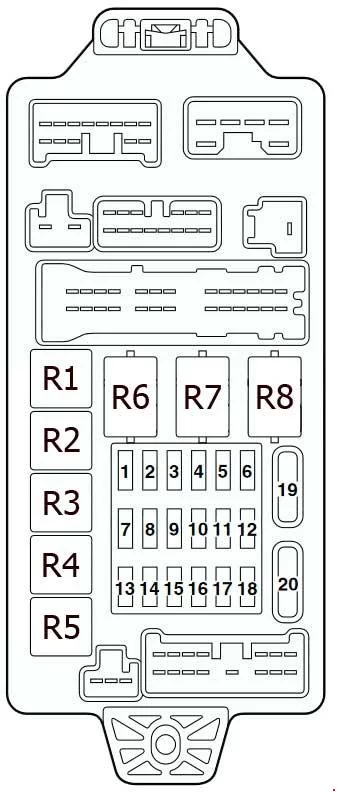

Skrzynka bezpieczników tablicy rozdzielczej

Mitsubishi Lancer VIII (2000-2007) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Kondensator;

Cewka zapłonowa.
2 7,5 Lampka ostrzegawcza ABS;

Lampka ostrzegawcza hamulca;

Lampka ostrzegawcza ładowania;

Lampka ostrzegawcza kontroli silnika;

Przełącznik kolumny;

Licznik kombinowany;

ETACS-ECU;

Lampka ostrzegawcza niskiego poziomu paliwa;

Lampka ostrzegawcza ciśnienia oleju;

Lampka ostrzegawcza poduszki powietrznej SRS;

SRS-ECU;

Czujnik prędkości pojazdu.
3 7,5 Przekaźnik sterujący A/T;

Licznik zespolony;

Silnik-A/T-ECU;

ETACS-ECU;

Czujnik prędkości wału wejściowego;

Czujnik prędkości wału wyjściowego;

Tylne światło zespolone;

SRS-ECU.
4 – –
5 7,5 Przekaźnik sprężarki klimatyzacji;

A/C-ECU;

Przekaźnik dmuchawy;

Przekaźnik odmgławiacza tylnej szyby;

Przedni ECU;

Przekaźnik podgrzewanego siedzenia;

Jednostka sterująca nagrzewnicy;

Silnik sterujący przepustnicą wyboru powietrza zewnętrznego/wewnętrznego.
6 7,5 Zdalnie sterowane lusterko
7 20 Przedni ECU;

Silnik wycieraczek przedniej szyby.
8 7,5 Silnik-A/T-ECU;

Silnik-ECU;

Przekaźnik pompy paliwa (1);

Przekaźnik pompy paliwa (2).
9 15 Zapalniczka
10 – –
11 7,5 Przekaźnik gniazda akcesoriów;

Zdalnie sterowane lusterko.
12 7,5 ABS-ECU
13 – –
14 15 ETACS-ECU;

Silnik tylnej wycieraczki.
15 15 Złącze diagnostyczne
16 10 Tylne światło przeciwmgielne;

Tylne światło przeciwmgielne;

Przekaźnik tylnego światła przeciwmgielnego.
17 – –
18 – –
19 30 A/C-ECU;

Silnik dmuchawy;

Sterownik nagrzewnicy;

Rezystor.
20 30 Odmgławiacz tylnej szyby
Przekaźniki
1 Przekaźnik pompy paliwa (1)
2 Podgrzewany przekaźnik siedzeń
3 Przekaźnik pompy paliwa (2)
4 Przekaźnik gniazda akcesoriów
5 Przekaźnik tylnego światła przeciwmgielnego
6 Przekaźnik szyby elektrycznej
7 Przekaźnik dmuchawy
8 Przekaźnik odmgławiacza tylnej szyby

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
