Mitsubishi Libero (1991-2000) – schematy bezpieczników i przekaźników

Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Libero z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Mitsubishi Libero to kompaktowy samochód osobowy produkowany przez japońskiego producenta samochodów Mitsubishi Motors. Model ten był dostępny na rynku w latach 1978-2002 i przeszedł przez kilka generacji i odmian. Mitsubishi Libero było przeznaczone głównie na rynek japoński, ale również na inne rynki globalne.

Oto kilka cech charakteryzujących Mitsubishi Libero:

  1. Kompaktowy rozmiar: Libero był małym samochodem, zaprojektowanym z myślą o miejskiej mobilności i codziennym użytkowaniu. Jego niewielki rozmiar sprawiał, że był łatwy w prowadzeniu i parkowaniu w zatłoczonych miastach.
  2. Różne warianty nadwozia: W ciągu swojej produkcji Mitsubishi Libero dostępne było w różnych wariantach nadwozia, takich jak hatchback czy sedan. Dzięki temu klienci mieli wybór zgodnie z własnymi preferencjami.
  3. Wersje sportowe: W niektórych okresach produkcji, Mitsubishi oferowało wersje sportowe Libero, które były bardziej osadzone na osiągach i stylu. Takie wersje były popularne wśród młodszych kierowców.
  4. Warianty napędowe: Libero było dostępne z różnymi jednostkami napędowymi, w tym silnikami benzynowymi o różnej pojemności oraz wersjami z napędem na przednie lub tylne koła.
  5. Przystępność cenowa: Mitsubishi Libero było zazwyczaj tańszą opcją na rynku samochodowym, co czyniło go atrakcyjnym wyborem dla osób, które szukały ekonomicznego i funkcjonalnego środka transportu.
  6. Miejska mobilność: Ze względu na swój kompaktowy rozmiar, Libero było idealnym wyborem dla osób mieszkających w mieście, gdzie manewrowanie i parkowanie są ważnymi kwestiami.
  7. Wycofanie z produkcji: Produkcja Mitsubishi Libero zakończyła się w 2002 roku, a miejsce tego modelu w ofercie Mitsubishi zajęły inne modele, które lepiej odpowiadały zmieniającym się preferencjom klientów.

Mitsubishi Libero to kompaktowy samochód, który cieszył się popularnością wśród tych, którzy potrzebowali prostego i oszczędnego środka transportu. Jego różnorodność wariantów nadwozia i wersji napędowych, w tym sportowych, przyciągała klientów o różnych preferencjach.

Zobacz także:  Mitsubishi Lancer VI (1994-2002) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się w przedziale pasażerskim pod deską rozdzielczą po lewej stronie, w samochodach z kierownicą po lewej stronie.

Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

A po prawej dla samochodów z kierownicą po prawej stronie.

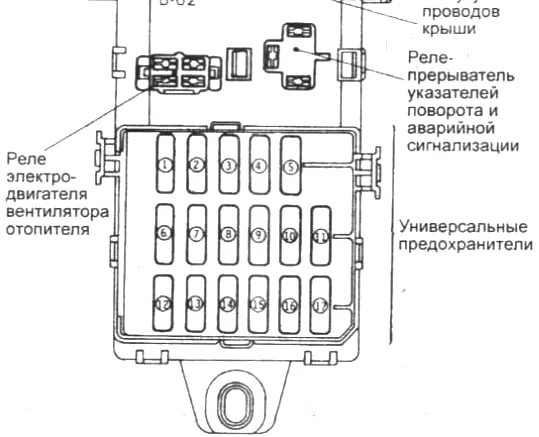

Typ 1

Z kierownicą po lewej stronie

Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

Opis

1 20A Silnik wentylatora nagrzewnicy
2 10A Światła cofania i jednostka sterująca SRS
3 10A Zestaw wskaźników i świetlny brzęczyk ostrzegawczy
4 15A Zapalniczka i system sterowania lusterkami bocznymi
5 10A Zegar, radio lub magnetofon radiowy
6 15A Światła stopu
7 Jednostka sterująca 10A SRS i przekaźnik-przerywacz dla kierunkowskazów i alarmu
8 15A Centralny sterownik zamka drzwi
9 10A sygnał dźwiękowy
10 15A Pralka i silnik czyszczący
11 Zapasowy
12 Zapasowy
13 20A Jednostka sterująca do elektrycznego szyberdachu
14 10A Oświetlenie wnętrza i bagaż. przedziały, zegar, radio lub magnetofon radiowy, zestaw wskaźników, centralka zamka centralnego, centralka silnika, centralka automatycznej skrzyni biegów
15 10A Przekaźnik silnika wentylatora nagrzewnicy, przekaźnik odmgławiacza tylnej szyby, przekaźnik silnika podnośnika szyby, przekaźnik spryskiwacza reflektorów, elektryczna jednostka sterująca szyberdachu, jednostka sterująca klimatyzacji, przekaźnik mocy ABS, przekaźnik elektryczny mag. zawory ABS (2WD), przekaźnik nr 1 układu DRL, sterownik układu DRL
16 20A Podgrzewacze siedzeń
17 Zestaw wskaźników 10A (modele z 4A / T), jednostka sterująca automatycznej skrzyni biegów
Zobacz także:  Mitsubishi Outlander (2001-2006) - schematy bezpieczników i przekaźników

Z kierownicą po prawej stronie

Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników



Opis

1 Zapasowy
2 Zapasowy
3 10A Przekaźnik silnika wentylatora nagrzewnicy, przekaźnik ogrzewania tylnej szyby, przekaźnik podnośnika szyby, jednostka sterująca szyberdachu, jednostka sterująca klimatyzacji, przekaźnik mocy ABS, przekaźnik mag. zawory ABS (2WD), przekaźnik nr 1 świateł mijania / drogowych
4 10A Zegar, radio lub magnetofon radiowy
5 15A Zapalniczka i system sterowania lusterkami bocznymi
6 20A Centralny sterownik zamka drzwi
7 Zestaw wskaźników 10A (modele z 4A / T), jednostka sterująca automatycznej skrzyni biegów
8 Zapasowy
9 20A Spryskiwacz i silnik czyszczący
10 10A Sygnał dźwiękowy
11 10A Zestaw wskaźników i brzęczyk ostrzegawczy o włączonych światłach
12 10A Przekaźnik-przerywacz kierunkowskazów i alarmu
13 Zapasowy
14 Zapasowy
15 20A Jednostka sterująca do elektrycznego szyberdachu
16 25A Silnik wentylatora nagrzewnicy
17 15A Światła stopu
18 10A Światła cofania i jednostka sterująca SRS
19 10A Oświetlenie wnętrza i bagażnika, zegar, radio lub magnetofon radiowy, zestaw wskaźników, centralka centralnego zamka drzwi, centralka silnika, centralka automatycznej skrzyni biegów

Typ 2

Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik 10A
2 Zapalniczka 15A
3 10A Kierunkowskazy
4 Ogrzewanie 25A
5 25A Podgrzewana tylna szyba
6 20A wycieraczka
7 10A Lampy cofania
8 20A Centralny zamek
9 10A Zestaw wskaźników
10 10A Podgrzewane siedzenia
11 20A Szyberdach
12 Zapasowy

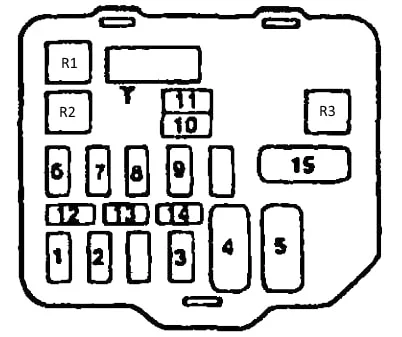

Przekaźniki

  1. Przekaźnik grzałki
  2. Podgrzewany przekaźnik tylnej szyby
  3. Przekaźniki kierunkowskazów i zagrożeń

Dodatkowa skrzynka przekaźnikowa

Może być montowany obok skrzynki bezpieczników lub jeden lub więcej elementów montowanych osobno:

  • Przekaźnik do podnośników szyb z napędem elektrycznym
  • Podgrzewany przekaźnik tylnej szyby
  • Centralny sterownik zamka drzwi
  • Przekaźnik świateł przeciwmgielnych
Zobacz także:  Mitsubishi Pajero III (1999-2006) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników i przekaźników w komorze silnika

Typ 1

Główna skrzynka bezpieczników

Znajduje się po lewej stronie komory silnika, obok akumulatora.

Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

Opis

1 10A ABS
2 10A Światła drogowe
3 10A Tylne światła postojowe
4 10A Tylne światła postojowe
5 Alarm 10A
6 20A Podgrzewana tylna szyba
7 30A Podnośniki do szkła
8 40A Układ rozruchowy
9 40A Zapłon, wtrysk
10 Wentylator chłodnicy 30A
11 30A światła mijania
12 20A System zarządzania silnikiem
13 Generator 80A
A Wymiary przekaźnika
B Przekaźnik reflektorów
C Przekaźnik wentylatora chłodnicy
D Przekaźnik rozrusznika
E Przekaźnik rozruchowy, alternator

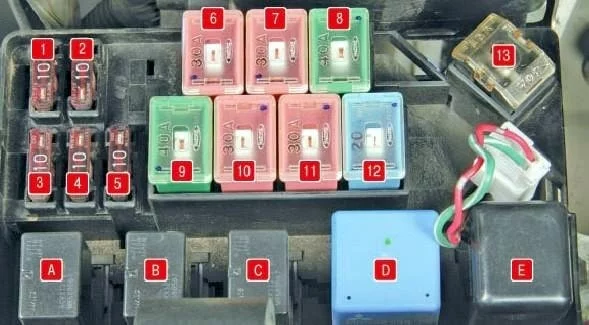

Skrzynka na akumulator

Znajduje się na dodatnim zacisku akumulatora.

Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

Opis

  • 16 – 60A Układ przeciwblokujący (ABS)
  • 17 – 20A Światła przeciwmgielne
  • 18 – 80A Świece żarowe

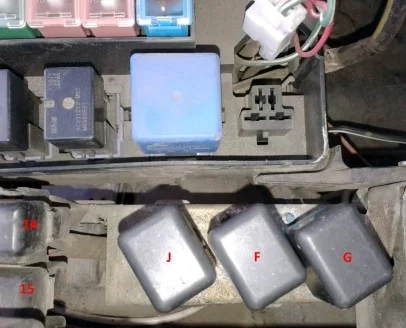

Dodatkowe elementy

Dodatkowa jednostka jest przymocowana obok jednostki głównej.

Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

Opis

  • 14 – 25A Wentylator skraplacza elektrycznego
  • 15 – 10A Sprężarka klimatyzacji
  • J – rezerwa
  • F – Przekaźnik sprężarki klimatyzacji
  • G – Przekaźnik elektrycznego wentylatora skraplacza

Istnieje również możliwość zainstalowania niektórych przekaźników po prawej stronie komory silnika.

Opis

  1. przekaźnik sygnału
  2. Przekaźnik ABS

Typ 2

Główna skrzynka bezpieczników

Znajduje się po lewej stronie obok akumulatora.

1 15A światło stopu
2 Alarm 10A
3 15A światła antykradzieżowe
4 10A światła boczne
5 10A światła boczne
6 Klimatyzator 10A
7 10A Reflektory świateł drogowych
8 10A sygnał dźwiękowy
9 Radio 10A
10 10A Lampy wewnętrzne
11 20A Diagnostyka silnika
12 30A Elektryczne szyby
13 30A Wentylator chłodzący chłodnicę
14 Reflektory 40A
15 30A Stacyjka
16 Bezpiecznik 60A
17 Klimatyzator 25A
18 Generator 100A

Dodatkowa skrzynka

Za system klimatyzacji i ogrzewania odpowiadają bezpieczniki i przekaźniki.
