Mercedes-Benz T1 (1984-1995) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz T1 z lat: 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995. Mercedes-Benz T1, znany również jako Mercedes-Benz Transporter, to popularny samochód dostawczy produkowany przez Mercedes-Benz w latach 1977-1995. Oto ogólne informacje na temat Mercedes-Benz T1: Design: Mercedes-Benz T1 […]

05/16/2023
Czas czytania: 2 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz T1 z lat: 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Mercedes-Benz T1, znany również jako Mercedes-Benz Transporter, to popularny samochód dostawczy produkowany przez Mercedes-Benz w latach 1977-1995. Oto ogólne informacje na temat Mercedes-Benz T1:

  1. Design: Mercedes-Benz T1 miał charakterystyczny kształt pudełkowatego samochodu dostawczego z dużym przodem i płaską powierzchnią ładunkową. Był dostępny w różnych wersjach nadwozia, takich jak furgon, minibus czy platforma.
  2. Wielozadaniowość: T1 był popularny ze względu na swoją wszechstronność. Mógł być wykorzystywany do różnych zadań, takich jak dostawy towarów, przewóz pasażerów, a nawet jako bazowy pojazd dla kempingu.
  3. Pojemność ładunkowa: T1 oferował znaczną przestrzeń ładunkową, która umożliwiała przewóz większych ilości towarów. Dostępne były różne warianty długości i wysokości nadwozia, co pozwalało dopasować go do indywidualnych potrzeb.
  4. Silniki: T1 był napędzany przez różne silniki benzynowe i wysokoprężne, zależnie od wersji i rocznika produkcji. Moc silników również się różniła, co wpływało na osiągi i ekonomiczność pojazdu.
  5. Właściwości jezdne: T1 był wyposażony w systemy zapewniające bezpieczną jazdę, takie jak system hamulcowy, zawieszenie i układ kierowniczy. Mimo że nie był przeznaczony do dynamicznej jazdy, oferował solidne właściwości jezdne i komfortową podróż.
  6. Trwałość: Mercedes-Benz T1 słynął z solidnej konstrukcji i trwałości. Był powszechnie wykorzystywany jako pojazd użytkowy przez wiele lat, co świadczy o jego niezawodności i trwałości.
Zobacz także:  Mercedes-Benz Klasa S W221 i CL C216 (2006-2014) - schematy bezpieczników i przekaźników

Mercedes-Benz T1 był popularnym modelem w segmencie samochodów dostawczych i zdobył sobie szerokie uznanie wśród przedsiębiorców i użytkowników komercyjnych. Jego niezawodność, pojemność ładunkowa i wszechstronność sprawiły, że był popularnym wyborem w branży transportowej i logistycznej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mercedes-Benz Klasa M i ML W166 (2012-2020) - schematy bezpieczników i przekaźników

Skrzynka bezpiecznikowa

Główna skrzynka bezpieczników znajduje się po stronie pasażera w dolnej części tablicy rozdzielczej.

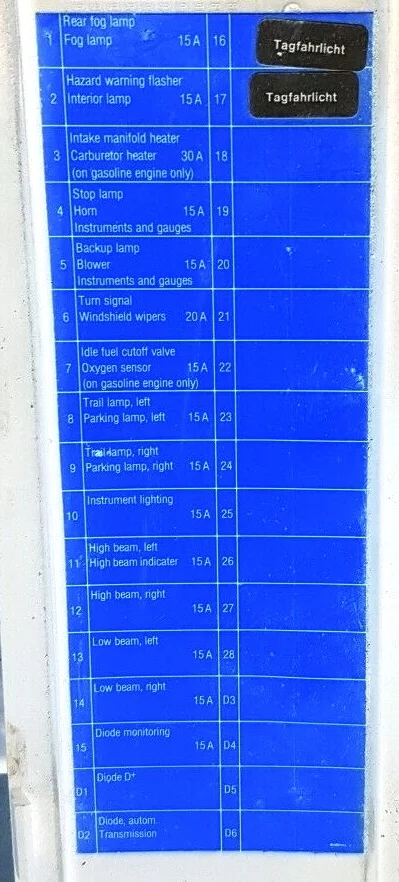

Mercedes-Benz T1 (1984-1995) - schematy bezpieczników i przekaźników

Opis

  1. 15A Tylne światło przeciwmgielne, światła przeciwmgielne.
  2. 15A Sygnalizacja zagrożenia, oświetlenie wewnętrzne, tachograf, zegar.
  3. 30A Nagrzewnica kolektora dolotowego, nagrzewnica gaźnika (tylko silnik benzynowy)
  4. 15A Światło stopu, sygnał (klakson), tablica wyników (tablica rozdzielcza)
  5. 15A Wskaźnik cofania, wycieraczka, tablica rozdzielcza
  6. 20A Kierunkowskazy, czystsze
  7. 15A Sonda lambda, zawór odcinający biegu jałowego (tylko silnik benzynowy)
  8. 15A Lampa tylna lewa, lampa obrysowa lewa
  9. 15A Lampa tylna prawa, lampa pozycyjna prawa
  10. 15A Oświetlenie instrumentów
  11. 15A Światła drogowe lewe
  12. 15A Światła drogowe prawe
  13. 15A Światło mijania w prawo
  14. 15A Światło mijania lewe
  15. Monitorowanie diody 15A
  16. Dioda 15A D
  17. Automatyczna skrzynia biegów z diodą 15A
  18. 20A Dodatkowa grzałka
  19. Radio 15A
  20. 15A Oświetlenie przestrzeni ładunkowej
  21. 20A Podgrzewane lustro
  22. 15A Dodatkowa grzałka
  23. 15A Automatyczna skrzynia biegów
  24. 15A Automatyczna skrzynia biegów
Zobacz także:  Mercedes-Benz GLA X157 (2020-2023) - schematy bezpieczników i przekaźników

Niektóre przekaźniki mogą być instalowane za skrzynką bezpieczników (np. przekaźnik świetlny) lub mogą stanowić osobną skrzynkę.
