W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Actros MP5 z lat: 2019, 2020, 2021, 2022, 2023.

Mercedes-Benz Actros MP5 (2019-2023) to najnowsza generacja flagowej ciężarówki tej marki. Ten model wprowadza wiele innowacji i udoskonaleń, aby zapewnić wydajność, komfort i bezpieczeństwo w transporcie drogowym. Oto kilka cech, które wyróżniają ten model:

Design: Actros prezentuje nowoczesny i dynamiczny wygląd, z charakterystycznym pasem przednim i agresywnie ukształtowanymi reflektorami LED. Aerodynamiczna sylwetka przyczynia się do oszczędności paliwa.
Silniki: Dostępne są różne opcje silnikowe, w tym zaawansowane jednostki Euro 6d o różnych mocach i momentach obrotowych. Silniki te są efektywne pod względem paliwowym i spełniają najnowsze normy emisji spalin.
Technologia: Actros oferuje zaawansowane systemy i technologie, takie jak asystent utrzymania pasa ruchu, aktywny asystent hamowania, asystent martwego pola widzenia, asystent zmiany pasa ruchu i wiele innych. Te systemy wspomagają kierowcę i zwiększają bezpieczeństwo na drodze.
Komfort: Kabina kierowcy została zaprojektowana z myślą o wygodzie i funkcjonalności. Oferuje przestronne wnętrze z ergonomicznym układem deski rozdzielczej, wygodnymi fotelami i intuicyjnym interfejsem użytkownika.
Efektywność: Actros został zaprojektowany z myślą o minimalizowaniu kosztów eksploatacji. Oferuje inteligentne systemy zarządzania paliwem, które pomagają w oszczędzaniu paliwa i optymalizacji wydajności. Ponadto, długi okres międzyprzeglądowy i wysoka trwałość sprawiają, że jest to opłacalny wybór dla przewoźników.
Konnektory: Actros jest wyposażony w zaawansowane rozwiązania telematyczne, które umożliwiają monitorowanie i zarządzanie flotą na odległość. Dzięki temu można optymalizować trasę, kontrolować zużycie paliwa i utrzymywać stałą łączność z kierowcą.

Mercedes-Benz Actros (2019-2023) to zaawansowany i innowacyjny pojazd, który spełnia wysokie standardy dotyczące wydajności, komfortu i bezpieczeństwa. Dzięki ciągłemu doskonaleniu technologii i rozwiązań, Actros stanowi niezawodne narzędzie dla branży transportowej.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat przyporządkowania bezpieczników

Mercedes-Benz Actros MP5 (2019-2023) - schematy bezpieczników i przekaźników

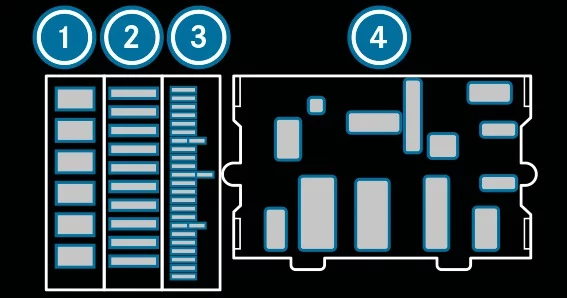

Główny wspornik bezpiecznikowy

1 – Przekaźnik w module A32

2 – Przekaźnik w module A31

3 – Bezpieczniki w module A3

4 – Bezpieczniki, przekaźniki i diody w module kabiny PDM

Przekaźnik w module A32

Numer	Opis
K1	Ogrzewanie przedniej szyby
K2	Ogrzewanie przedniej szyby
K3	Przygotowanie do montażu dodatkowego reflektora
K4	Przekaźnik odciążający blokady mechanizmu różnicowego i skrzynia rozdzielcza
K5	Radio CB z ERA-GLONASS
K6	wolny

Przekaźnik w module A31

Numer	Opis
K1	Reflektor roboczy
K2	Układ chłodzenia oleju skrzyni rozdzielczej
K3	12‑V‑Radio zacisk 15R TCC Touch z systemem nagłaśniającym
K4	Żółte lampy pozycyjne (środek dachu)
K5	12‑V‑Radio zacisk 58
	TCC Touch z ERA-GLONASS
K6	Hydrauliczny napęd dodatkowy (HAD), moduł sterujący, zacisk 15, przekaźnik odciążający
	Pomost załadunkowy
K7	Wentylator hydraulicznego napędu dodatkowego (HAD)
	Pomost załadunkowy
K8	Przygotowanie do montażu dodatkowego reflektora
K9	Lube Tronic 5Point
K10	Układ zmywania reflektorów

Bezpieczniki w module A3

Numer	Opis	Ampery [A]
F1	Reflektor roboczy (E23/X155/X200)	10 A
F2	Obrotowe światło ostrzegawcze (S6)	10 A
F3	Gniazda 24‑V‑ (X136, X168, X199, X220)	15 A
F4	Gniazda 24‑V‑ (X136, X168, X199, X220)	15 A
F5	Gniazdo lampy ręcznej (X149)	10 A
	Podświetlana gwiazda Mercedesa (S44)	10 A
F6	24‑V‑Radio CB (A68)	5 A
	Przygotowanie do montażu 12‑V‑radia CB (A68)	5 A
F7	Ogrzewanie przedniej szyby, szerokość kabiny kierowcy 2,3 m	25 A
	Ogrzewanie przedniej szyby, szerokość kabiny kierowcy 2,5 m	30 A
F8	Przygotowanie do montażu MEILLER	10 A
F9	Hydrauliczny napęd dodatkowy (HAD), moduł sterujący (A83)	10 A
F10	Wentylator hydraulicznego napędu dodatkowego (HAD) (M25)	15 A
F11	12‑V‑TCC Touch (A9)	15 A
	12‑V‑Przygotowanie do montażu radia (A9)	10 A
	12‑V‑Bezprzewodowe podłączenie smartfona (A155)	10 A
F12	12‑V‑Multimedia-Box (X246)	10 A
	12‑V‑Android Blackbox (A158)	10 A
F13	12‑V‑Wyświetlacz zestawu wskaźników + headunit (A153, A154)	10 A
F14	12‑V‑Radar boczny	10 A
	12‑V‑Sterowanie układem klimatyzacji postojowej (A147)	10 A
F15	Przygotowanie do montażu ADR Anglia (X193, X194)	5 A
F16	Układ chłodzenia oleju skrzyni rozdzielczej (M24)	10 A
F17	Ogrzewanie przedniej szyby, szerokość kabiny kierowcy 2,3 m	25 A
	Ogrzewanie przedniej szyby, szerokość kabiny kierowcy 2,5 m	30 A
F18	Instalacja elektryczna obcej zabudowy (S39, S40)	20 A
	Oś podnoszona naczepy (S87)	20 A
F19	Przełącznik wideo (A163)	10 A
F20	Układ zmywania reflektorów (M16, M17)	15 A
F21	wolny
F22	wolny
F23	wolny

Bezpieczniki w module kabiny PDM

Numer	Opis	Ampery [A]
F1	System oczyszczania spalin	10 A
	Wyłącznik akumulatora (A33)	10 A
F2	Gniazdo przyczepy ABS 7-stykowe (X103), 5-stykowe (X103a)	10 A
	Pomost załadunkowy	10 A
F3	wolny
F4	wolny
F5	Układ sterowania skrzynią biegów (TCM) – (A5)	10 A
	Moduł sterujący pracą silnika (A4), (OM460) – (A4a)	10 A
F6	Turbosprzęgło z retarderem (A69)	10 A
	Sterowanie jazdą (A3)	10 A
	Oś napędzana hydraulicznie (HAD) / skrzynka adapterów CAN	10 A
F7	Wspólna platforma telematyczna (A150)	10 A
	Tachograf (P1)	10 A
	Roleta przeciwsłoneczna	10 A
F8	Zestaw wskaźników (A1)	5 A
	Zależna od mocy opłata od ciężkiego transportu drogowego (LSVA)	5 A
	Przegląd zimowy	5 A
	Światła pozycyjne	5 A
	Poduszka powietrzna	5 A
	Układ hamulcowy (A10b)	5 A
	Toll Collect	5 A
	Panel obsługi układu ogrzewania (A12)	5 A
	Sterowanie radiowe wywrotki Meiller (A82)	5 A
	ERA-GLONASS	5 A
F9	Oświetlenie schowka	10 A
	Oświetlenie półki dachowej	10 A
	Oświetlenie leżanek	10 A
	Zdalny przetwornik napięcia T1 / zacisk 15R do przekaźnika radia 12‑V‑	10 A
	Lodówka turystyczna	10 A
F10	wolny
F11	Układ ogrzewania filtra paliwa silnika (R17)	15 A
F12	wolny
F13	Retarder (A11)	20 A
F14	wolny
F15	Układ sterowania skrzynią biegów (TCM) – (A5)	15 A
F16	Producent zabudowy zac. 30
F17	Producent zabudowy zac. D+
F18	Żaluzja chłodnicy (A54)	10 A
	Czujnik przedniego radaru (A15a)	10 A
	Czujnik przedniego radaru (A15a)	10 A
	Czujnik przedniego radaru (A15a)	10 A
	Czujnik przedniego radaru (A15b)	10 A
F19	Układ ogrzewania filtra paliwa ramy (R11)	15 A
F20	Turbosprzęgło z retarderem (A69)	20 A
F21	Przygotowanie do montażu zależnej od mocy opłaty od ciężkiego transportu drogowego (LSVA)	20 A
	Przygotowanie do montażu zależnej od mocy opłaty od ciężkiego transportu drogowego (LSVA) (poprzez SST)	20 A
	Gniazdo przyczepy 15-stykowe (X102)	20 A
	Gniazdo przyczepy 13 (15)-stykowe (X102a)	20 A
	Gniazdo przyczepy 15-stykowe dod. (X222)	20 A
	Gniazdo przyczepy 13 (15)-stykowe dod. (X222a)	20 A
	Przetwornik napięcia przyczepy	20 A
F22	Elektroniczna jednostka uzdatniania powietrza (A18)	15 A
F23	Pompa przechylania kabiny kierowcy	5 A
	Subwoofer (B94)	5 A
F24	Przetwornik napięcia (T3)	15 A
F25	Przetwornik napięcia (T2)	15 A
F26	Silnik dachu przesuwnego (M12)	15 A
	Silnik dachu przesuwnego (M12)	20 A
	Ogrzewanie dodatkowe skrzynki adaptera CAN	20 A
F27	Gniazda 12/24‑V‑	15 A
F28	Sterowanie jazdą CPC3 (A3), CPC5 (A3a)	20 A
F29	Układ hamulcowy (EBS) – (A10b)	20 A
F30	Toll Collect	10 A
	Przygotowanie do montażu zależnej od mocy opłaty od ciężkiego transportu drogowego (LSVA)	10 A
	EDW (alarm antywłamaniowy) (A6)	10 A
	Tachograf (P1)	10 A
F31	Wspólna platforma telematyczna (A150), Fleet Management System, BAT	10 A
	Układ kontroli ciśnienia w oponach, BAT	10 A
	Wideoradar, jednostka decyzyjna, BAT	10 A
F32	Wyświetlacz, lusterko, po stronie kierowcy (A159)	5 A
	Smart Tacho	5 A
	ERA-GLONASS	5 A
F33	wolny
F34	Złącze diagnostyczne	10 A
F35	Zestaw wskaźników (A1)	10 A
	Układ ogrzewania (A12b) / układ ogrzewania (A12)	10 A
	Przekaźnik wzmacniający	10 A
F36	Przyciski kierownicy (A19) lub (A19a)	10 A
	Dźwignia hamulca postojowego (A157)	10 A
F37	wolny
F38	Układ sterowania skrzynią biegów (TCM) – (A5)	15 A
F39	Moduł rejestracji sygnału (A7), zasilanie energią	20 A
F40	Radio/nawigacja (A9)	15 A
F41	wolny
F42	Moduł drzwi po stronie kierowcy (A16)	20 A
F43	Moduł drzwi po stronie pasażera (A17)	20 A
	wolny
F44	Moduł sterujący elektrycznego immobilizera (A156)	5 A
F45	Smart Tacho	5 A
F46	Ogrzewanie fotela kierowcy	15 A
	Ogrzewanie fotela pasażera	15 A
F47	Zapalniczka	5 A
	Gniazdo	15 A
F48	Brama centralna (A2)	5 A
	Czujnik kąta skrętu kierownicy (B66)	5 A
	Wyświetlacz, lusterko, po stronie pasażera (A160)	5 A
F49	Adaptacyjne obliczenie jazdy (IPPC)	5 A
	Roleta przeciwsłoneczna	5 A
F50	Układ hamulcowy (A10b)	10 A
F51	Retarder (A11)	10 A
	Adaptacyjne obliczenie jazdy (IPPC)	10 A
F52	LubeTronic	10 A
	Przygotowanie do montażu systemu niskiego sprzęgu (Q9A)	10 A
F53	Przełącznik wideo A163 zacisk 15	10 A
	Przygotowanie do montażu kamery cofania	10 A
	Wideoradar, jednostka decyzyjna	10 A
	wolny
F54	Przetwornik napięcia T1	15 A
F55	Extension Module Cabin (XMC) (A22)	25 A
F56	Silnik dmuchawy	25 A
F57	Gniazdo zasilania‑ (X171)	25 A
F58	Instalacja elektryczna obcej zabudowy (S38)	20 A
F59	Moduł rejestracji sygnału (A7), zasilanie energią 2 BAT	40 A
F60	Moduł rejestracji sygnału (A7), zasilanie energią 1 BAT	60 A

Przekaźnik w module kabiny PDM:

Numer	Opis
K1	Zacisk 15 przekaźnika
K2	Zacisk D+ przekaźnika
K3	Światło stop przyczepy
K4	Tryb oszczędzania energii 2 – przekaźnik bistabilny
K5	Zacisk 15R przekaźnika
K6	Zacisk 15 przekaźnika
K7	Zacisk 15 przekaźnika
K8	Tryb oszczędzania energii 1 – przekaźnik bistabilny

Diody w module kabiny PDM

Numer	Opis
D1	Klakson
D2	Pomost załadunkowy
D3	wolny
D4	wolny

Bezpieczniki w module podwozia PDM (skrzynka bezpieczników w kabinie kierowcy)

Mercedes-Benz Actros MP5 (2019-2023) - schematy bezpieczników i przekaźników

Bezpieczniki wtykowe

Numer	Opis	Ampery [A]
F1	Elektroniczna jednostka uzdatniania powietrza (EAPU)	15 A
F2	Elektryczna klimatyzacja postojowa	25 A
F3	Elektryczna klimatyzacja postojowa	25 A
F4	Elektryczna klimatyzacja postojowa	25 A
F5	ALAC	25 A
	Układ stabilizacji poziomu/przechyłów bocznych (CLCS) (A26)	25 A
F6	Dodatkowa oś prowadząca (ASA) (A34)	25 A
F7	Przyczepa ABS	25 A
F8	Przyczepa (X102) (X102a)	25 A
	Dod. gniazdo przyczepy (X222a) (X222)
	12‑V‑Przetwornik napięcia przyczepy (A132)

Bezpieczniki śrubowe

Numer	Opis	Ampery [A]
X1	Kabina PDM (A8)	150 A
X2	Elektryczna klimatyzacja postojowa	40 A
X3	System oczyszczania spalin	40 A
X4	Kabina PDM (A8)	40 A
X5	Kuchnia pokładowa lub przygotowanie do montażu EE	80 A
X6	RPS	40 A
	APS	40 A
X6a	APS 3	40 A
X7	Pompa przechylania kabiny kierowcy	40 A
X8	wolny
X9	wolny
X10	wolny
X11	wolny
X12	Producent zabudowy	300 A
X13	Kabina PDM (A8)	150 A
X14	Akumulator z czujnikiem
