W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Sprinter W906 z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Mercedes-Benz Sprinter W906 to seria samochodów dostawczych i dostawczo-osobowych produkowanych przez Mercedes-Benz od 2006 do 2018 roku. Oto ogólne informacje na temat serii Mercedes-Benz Sprinter […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Sprinter W906 z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Mercedes-Benz Sprinter W906 to seria samochodów dostawczych i dostawczo-osobowych produkowanych przez Mercedes-Benz od 2006 do 2018 roku. Oto ogólne informacje na temat serii Mercedes-Benz Sprinter W906:
Mercedes-Benz Sprinter W906 cieszył się dużą popularnością jako niezawodny, wszechstronny i wydajny samochód dostawczy. Jego nowoczesny design, pojemność ładunkowa, zaawansowane technologie i wysoka jakość wykonania przyciągały klientów z różnych sektorów gospodarki.
Dotyczy modeli:
CDI 215, 216, 218, 219, 315, 316, 318, 319, 415, 416, 418, 419, 515 , 516, 518, 519.

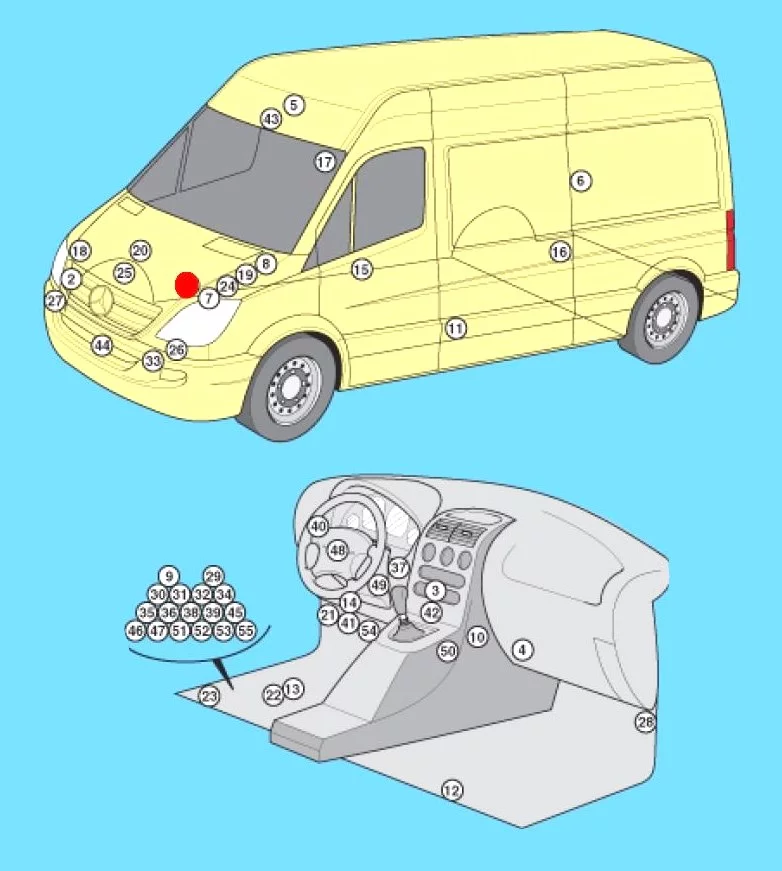

Układ
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Przekaźnik silnika wentylatora skraplacza klimatyzacji |
| 3 | Elektroniczny sterownik klimatyzacji – w panelu sterowania nagrzewnicy |
| 4 | Moduł sterujący silnika wentylatora klimatyzacji/nagrzewnicy – obok silnika wentylatora |
| 5 | Wzmacniacz sygnału antenowego |
| 6 | Sterownik zawieszenia pneumatycznego – słupek „0” |
| 7 | Syrena antykradzieżowa – komora silnika, lewa strona |
| 8 | Akumulator dodatkowy – komora silnika, lewa strona |
| 9 | Przekaźnik akumulatora dodatkowego |
| 10 | Dodatkowa jednostka sterująca nagrzewnicą (typ 1) |
| 11 | Dodatkowa jednostka sterująca nagrzewnicą (typ 2) |
| 12 | Sterownik nagrzewnicy dodatkowej (typ Z) – w zespole nagrzewnicy |
| 13 | Bateria akumulatora |
| 14 | Złącze diagnostyczne (DLC) |
| 15 | Elektryczna jednostka sterująca drzwi, po stronie kierowcy |
| 16 | Sterownik elektryczny lewych drzwi tylnych |
| 17 | Jednostka sterująca osprzętem elektrycznym prawych tylnych drzwi |
| 18 | ECM (Diesel) – Silnik 651 |
| 19 | ECM (Diesel) – z wyjątkiem silnika 651 |
| 20 | Elektroniczna jednostka sterująca silnika (benzyna) – na silniku |
| 21 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 22 | Skrzynka bezpieczników/przekaźników, wnęka na nogi |
| 23 | Skrzynka bezpieczników/przekaźników, pod siedzeniem |
| 24 | Jednostka sterująca świec żarowych – silnik 646 |
| 25 | Sterownik świec żarowych – z wyjątkiem silnika 646 |
| 26 | Sterownik reflektorów, lewy (reflektory ksenonowe) |
| 27 | Sterownik reflektorów, prawy (reflektory ksenonowe) |
| 28 | Jednostka sterująca zasięgiem reflektorów – słupek „A” |
| 29 | Przekaźnik tylnego odszraniania 1 |
| 30 | Przekaźnik tylnego odszraniania 2 (z systemem antykradzieżowym) |
| 31 | Przekaźnik odmrażania przedniej szyby |

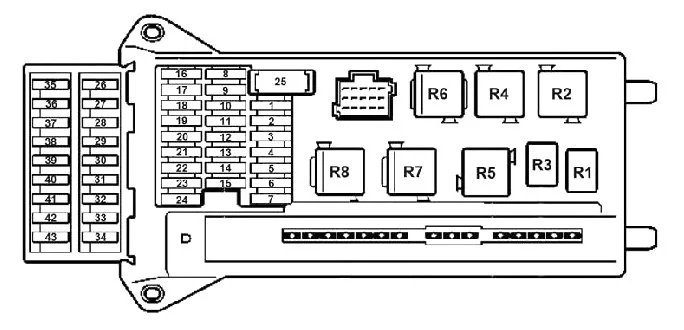

Skrzynka bezpieczników i przekaźnik pod panelem
Pod tablicą rozdzielczą, we wnęce na nogi po lewej stronie pojazdu, za osłoną ochronną znajduje się skrzynka bezpieczników głównych i przekaźników. Aby uzyskać dostęp, przekręć zapięcie na środku pokrowca.
Opis
| 1 | 15A Klakson |
| 2 | 25A Blokada kolumny kierownicy (ELV), elektroniczny zapłon i włącznik rozrusznika (EZS) |
| 3 | 10A Terminal 30z (silniki benzynowe), elektroniczny wyłącznik zapłonu i rozrusznika (EZS), zestaw wskaźników |
| 4 | 5A Przełącznik świateł (LDS), skrzynka przełączników w konsoli środkowej (OBF; zacisk 30) |
| 5 | 30A Wycieraczka przednia |
| 6 | 15A pompa paliwa |
| 10A Sterowanie silnikiem, zacisk 87 (5) (pojazdy o kodzie MI6/XM0) | |
| 7 | 5A Moduł rury kolumny kierownicy (MRM) |
| 8 | 20A Sterowanie silnikiem, zacisk 87 (2) |
| 9 | 20A Zacisk sterowania silnikiem 87 (3) (pojazdy benzynowe) |
| 25A Sterowanie silnikiem, zacisk 87 (3) (pojazdy z silnikiem Diesla) | |
| 20A Sterowanie silnikiem, zacisk 87 (1) (pojazdy o kodzie MI6/XM0) | |
| 10 | 10A Zacisk sterowania silnikiem 87 (4) |
| 11 | 15A Zacisk 15R |
| 12 | 10A Terminal poduszki powietrznej 15R |
| 13 | Moduł audio 15A, zapalniczka, oświetlenie schowka, winda załadowcza, gniazdo zasilania PND (mobilny system nawigacji) |
| 14 | 5A Wyłącznik świateł (LDS), zestaw wskaźników, gniazdo diagnostyczne, dezaktywacja lampki cofania, system antykradzieżowy ze śledzeniem pojazdu, zacisk 15 |
| 15 | 5A Regulacja zasięgu reflektorów (LWR), system ogrzewania przedniego |
| 16 | 10A Zacisk sterowania silnikiem 87 (1) |
| 17 | Poduszka powietrzna 10A |
| 18 | 7,5 A zacisk 15, włącznik świateł hamowania |
| 19 | 7,5A Oświetlenie wewnętrzne, zacisk 30 |
| 20 | 25A Terminal 30, prawe przednie okno zasilania, moduł nagrywania i wzbudzania sygnału |
| 21 | 5A Sterownik silnika, zacisk 15 |
| 22 | 5A ABS, ESP, zacisk 15 |
| 23 | 20/25A Rozrusznik, zacisk 50 |
| 10A Sterowanie silnikiem, zacisk 87 (6) (pojazdy o kodzie MI6/XM0) | |
| 24 | 10A Elementy silnika, zacisk 15 (silniki wysokoprężne), jednostka sterująca (pojazdy z silnikiem na gaz ziemny NGT) |
| 25 | Gniazdo na panelu przednim 25A |
| 26 | 25A Sterownik drzwi kierowcy |
| 27 | Złącze diagnostyczne 10A |
| 28 | 25A Układ hamulcowy (zawory) |
| 29 | 40A Układ hamulcowy (pompa wspomagająca) |
| 30 | 7,5/10 A Zacisk 87 silników (5) (7,5 A — M272, OM651; 10 A — OM642) |
| 31 | 7,5/10 A Silniki, zacisk 87 (6) (7,5 A — OM651, M271, M272; 10 A — OM642) |
| 32 | 30A Środek do czyszczenia reflektorów |
| 33 | 15A System ostrzegania przed kradzieżą (EDW), lampa błyskowa/SGU |
| 34 | Rezerwa 10A (do 03.07) |
| 10A Dodatkowy moduł kierunkowskazów | |
| 35 | 15A Odbiornik radiowy 1 DIN |
| 20A Odbiornik radiowy 2 DIN | |
| 36 | 7.5A Telefon komórkowy, tachograf, uchwyt systemu nawigacyjnego |
| 37 | 30A Wentylator przedniego przedziału pasażerskiego, ogrzewanie postojowe, stopień wentylatora 1 |
| 38 | 7,5A Zegar ogrzewania postojowego, radio, doposażenie elektryczne – gniazdo DIN, system FleetBoard, urządzenie antykradzieżowe ze śledzeniem pojazdu |
| 39 | 30A Ogrzewanie siedzenia |
| 40 | 10A Ciało elektryczne, strona trzecia |
| 5A Jednostka sterująca hamulca | |
| 41 | 10A Klimatyzacja przednia, zmieniarka CD, system ogrzewania, system ogrzewania z tyłu |
| 42 | 7,5/10A Czujnik ruchu, oświetlenie komfortowe, radio satelitarne, lampka do czytania i oświetlenie przestrzeni ładunkowej, oświetlenie bagażnika |
| 43 | 7,5A Klimatyzator tylny |
| Przekaźnik | |
| R1 | Przekaźnik klaksonowy |
| R2 | Przekaźnik wycieraczek przednich, tryb 2 |
| Przekaźnik wycieraczek, stopień 1/2 | |
| R3 | Przekaźnik pompy paliwa |
| Przekaźnik rozrusznika, zacisk 15 (pojazdy o kodzie MI6/XM0) | |
| R4 | Przekaźnik wycieraczek przednich, tryb 1 |
| przekaźnik włączania / wyłączania wycieraczek | |
| R5 | Przekaźnik rozrusznika, zacisk 50 |
| R6 | Przekaźnik, zacisk 15R |
| R7 | Przekaźnik sterowania silnikiem, zacisk 87 |
| R8 | Przekaźnik, zacisk 15 |
Skrzynki bezpieczników i przekaźników pod siedzeniem
Po lewej stronie pod siedzeniem kierowcy znajduje się kilka bloków z bezpiecznikami i przekaźnikami.
Skrzynka bezpieczników i przekaźników z boku fotela
Aby uzyskać dostęp, zdejmij pokrywę ochronną.

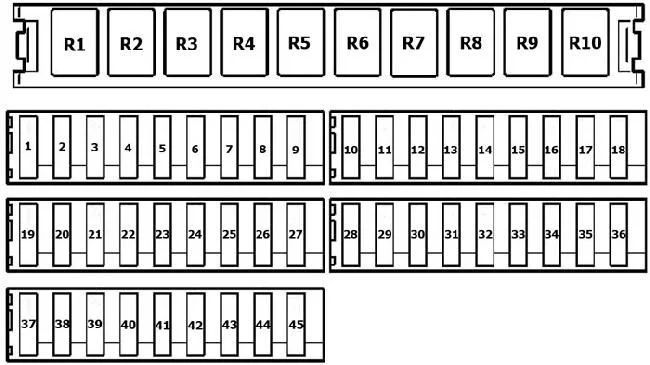

Typ 1
Opis
| 1 | 5A Regulacja lusterek, podgrzewany przekaźnik tylnej szyby |
| 2 | 30A Tylna wycieraczka |
| 3 | 5A Timer nagrzewnicy, Kamera cofania, Wyłącznik neutralny (ze wspomaganiem startu, napędem na 4 koła i funkcją podtrzymania pracy silnika), Doposażenie elektryczne – gniazdo DIN (dach), system FleetBoard, system antykradzieżowy ze śledzeniem pojazdu, oświetlenie awaryjne z tyłu oświetlenie samochodu, wyjścia awaryjnego, |
| 4 | 7,5A Tachograf, automatyczna regulacja prędkości (ADR), przystawka odbioru mocy, zaczep przyczepy (AAG) |
| 5 | 10A Jednostka sterująca systemu zmiany biegów (EGS), zacisk 87 |
| Funkcja startu 5A, wyłączanie silnika ECO, przełącznik maski | |
| 6 | 5A Napęd na wszystkie koła |
| 10A AWD, regulacja wysokości jazdy (ENR), pomocnicza pompa olejowa | |
| 7 | 7,5/10/15A Moduł dźwigni sterowania automatyczną skrzynią biegów (EWM) |
| 8 | 10A wywrót trójstronny/winda załadunkowa, zacisk 15, PARKTRONIC |
| 9 | 15A SSU/wentylator dachowy |
| 7,5A Sprzęgło sprężarki klimatyzacji, włączany brzęczyk ostrzegawczy dla światła ostrzegawczego cofania | |
| 10 | 25A Wyposażenie nadwozia, zacisk 30 |
| 11 | 15A Wyposażenie nadwozia, zacisk 15 |
| 12 | 10A Wyposażenie nadwozia, zacisk D+ |
| 13 | 10A Dodatkowy moduł kierunkowskazów (przed 03/07) |
| Klimatyzator tylny 30A | |
| 20A FSCM pompy paliwa (moduł kontroli poziomu paliwa) | |
| 15A Przekaźnik pompy paliwa bez FSCM (pojazdy o kodzie MI6/XM0) | |
| 14 | Gniazdo przyczepy 20A |
| 15 | Sprzęg przyczepy 25A (AAG) |
| 16 | 7,5A System monitorowania ciśnienia w oponach (RDK), Parktronic |
| 17 | 25A Jednostka sterująca dla konfigurowalnego modułu specjalnego (PSM) |
| 18 | 25A Jednostka sterująca dla konfigurowalnego modułu specjalnego (PSM) |
| 19 | Skrzynka sterownicza sufitowa 5/10A (DBE) |
| 25A Dach przesuwno-uchylny, podsufitowa skrzynka sterownicza (DBE) | |
| 10A System „ERA-GLONASS” | |
| 20 | 7,5A Światła konturowe, oświetlenie tablicy rejestracyjnej, światło identyfikacyjne |
| 21 | 30A Ogrzewana szyba tylna bez EDW (alarm antywłamaniowy) |
| 15A Ogrzewana tylna szyba z EDW (system alarmowy antywłamaniowy) | |
| 22 | 15A Ogrzewana tylna szyba |
| Gniazdo zasilania pojazdu 20A | |
| 23 | 10A Gniazdo elektryczne, strona trzecia |
| Gniazdo 15A w tylnej komorze, lewe | |
| 24 | 15A Gniazdo fotela kierowcy |
| 25 | 15A Gniazdo w tylnej części przedziału pasażerskiego po prawej stronie |
| 26 | 25A Pomocniczy podgrzewacz wody |
| 27 | 25A Dodatkowa grzałka |
| 20A Dodatkowa nagrzewnica powietrza | |
| 28 | 30A Klimatyzacja tylna (do 03.07) |
| 7,5 A CNG, zacisk 87 | |
| 25A Przekaźnik rozrusznika SRB (skrzynka bezpieczników i przekaźników; pojazdy bez akumulatora rezerwowego) | |
| 25A Starter ze wsparciem z sieci pokładowej dzięki dodatkowemu akumulatorowi | |
| 29 | 10/30A Napęd na cztery koła |
| 7,5A Terminal 87 (7) instalacja paliwowa gazowa, samochody z silnikiem na gaz ziemny NGT | |
| 30 | 30A Zawieszenie pneumatyczne (sprężarka), wspomaganie hamulców (dla Ameryki Północnej) |
| 10A Napęd na wszystkie koła (kompresor) | |
| 15A Dodatkowy wentylator wymiennika ciepła | |
| 31 | 15/30A Drzwi przesuwne lewe, wentylator tylny |
| 15A Wzmocnienie zamykające drzwi przesuwne, lewe | |
| 32 | 10A dostęp bezkluczykowy |
| Układ 5A SCR – przekaźnik kontroli oczyszczania spalin | |
| 33 | 30A Drzwi przesuwne prawe, zawieszenie (ENR) |
| 15A Wzmocnienie zamykające drzwi przesuwne prawe | |
| 34 | 30A Drzwi przesuwne lewe (do 03.07) |
| Układ SCR 20A – układ ogrzewania 1, reduktor AdBlue®, pojazdy z układem oczyszczania spalin diesla | |
| 35 | 30A Wspomaganie hamulca |
| Układ 5A SCR – układ ogrzewania 2, środek redukujący AdBlue®, pojazdy z układem oczyszczania spalin diesla | |
| 36 | 15A układ SCR – układ sterowania i ogrzewania 3, środek redukujący AdBlue®, pojazdy z układem oczyszczania spalin diesla |
| 37 | 5A COLLISION PREVENTION ASSIST / FCW (ostrzeżenie przed kolizją) |
| 5A Ostrzeżenie o zmianie pasa ruchu / BSM (monitor martwego pola) | |
| 38 | Kamera wielofunkcyjna 10A (MK) z asystentem świateł drogowych i ostrzeżeniem o opuszczeniu pasa ruchu |
| 39 | 7,5A Wyposażenie elektryczne nadwozia (praca po dostawie), wzmocniona klimatyzacja z tyłu pojazdu |
| 15A Wentylator sufitowy, syrena | |
| 40 | 15A Prąd ładowania z akumulatora buforowego (pojazdy z akumulatorem buforowym) |
| 41 | 7,5A SAM (moduł akwizycji i wzbudzania sygnału) napięcie odniesienia akumulatora buforowego |
| 42 | 30A Tylny układ klimatyzacji |
| 43 | 10A Elektryczny stopień/drzwi przesuwne, prawe |
| 44 | 10A Elektryczny stopień/drzwi przesuwne, lewe |
| 45 | 5A Krok elektryczny, moduł sterujący i brzęczyk ostrzegawczy |
| Przekaźniki | |
| R1 | przekaźnik kl. D+ nadwozie |
| R2 | przekaźnik kl. 15 nadwozia |
| R3 | Przekaźnik oświetlenia |
| przekaźnik windy załadunkowej | |
| R4 | przekaźnik spryskiwaczy reflektorów |
| R5 | Migający przekaźnik światła |
| R6 | Przekaźnik klaksonu EDW (EDW – system alarmowy przeciwkradzieżowy) |
| R7 | Nieużywany |
| R8 | Przekaźnik SGU |
| R9 | Przekaźnik pompy cyrkulacyjnej |
| R10 | Nieużywany |

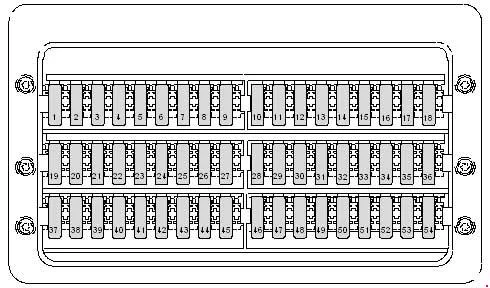

Typ 2
Opis
| 1 | 5A Panel sterowania regulatora szyby w drzwiach kierowcy Przekaźnik 2 ogrzewania tylnej szyby |
| 2 | 30A Silnik wycieraczki tylnej szyby w drzwiach skrzydłowych |
| 3 | 5A Timer Przełącznik pozycji neutralnej skrzyni biegów Panel wyświetlacza Kamera cofania |
| 4 | 7,5 A Przełącznik do regulacji prędkości roboczej Czujnik monitorowania WOM Jednostka sterująca wykrywania przyczepy |
| 5 | 5 / 10A Selektor Jednostka sterująca mech. Elektronicznie sterowana skrzynia biegów Wyłącznik krańcowy Bonnet (od listopada 2011) |
| 6 | 5 / 10A Rezystor grzewczy do wentylacji skrzyni korbowej Jednostka sterująca do regulacji akumulatora (od maja 2011 do maja 2013) |
| 7 | 10A Element grzejny filtra paliwa |
| 8 | 5 / 10A Przycisk urządzenia wywrotu
Sterownik wspomagania parkowania (od maja 2013) Złącze 6-stykowe -T6ah- Złącze 7-stykowe -T7f- (złącze windy załadowczej) |
| 9 | 15A Wyłącznik wentylatora dachowego do wentylacji nawiewnej ładowni (do listopada 2011 r.) Przekaźnik syreny (do listopada 2011 r.) Nie używany (od listopada 2011 r.) |
| 10 | 25A Dla producenta nadbudówek i wyposażenia specjalnego |
| 11 | 15A Przekaźnik do zabudów specjalnych, kl. piętnaście |
| 12 | 10A Przekaźnik do nadbudówek specjalnych, kl. 61 |
| 13 | rezerwa |
| 14 | Złącze 20A, 9-stykowe -T9b- (przygotowanie do montażu pofabr. zaczepu przyczepy) Gniazdo zaczepu |
| 15 | 25A Jednostka sterująca rozpoznawania przyczepy |
| 16 | 7.5A Sterownik wspomagania parkowania
Sterownik monitorowania ciśnienia w oponach |
| 17 | 25A Jednostka sterująca dla programowalnych funkcji specjalnych |
| 18 | 25A Jednostka sterująca dla programowalnych funkcji specjalnych |
| 19 | 5/25A dachowa elektryczna jednostka sterująca |
| 20 | 7,5 / 10A Przekaźnik do pompowania chłodziwa po wyłączeniu. oświetlenie wejścia przekaźnika silnika i miejsce na nogi |
| 21 | 30A Przekaźnik odmgławiacza tylnej szyby |
| 22 | 15A Przekaźnik ogrzewania tylnej szyby 2 |
| 23 | 10 / 15A Włącznik oświetlenia skrzyni ładunkowej Gniazdo 12 V 2 -U18- |
| 24 | Gniazdo 15A 12V 4 |
| 25 | Gniazdo 15A 12V 3 |
| 26 | 25A Dodatkowa jednostka sterująca nagrzewnicą |
| 27 | 20 / 25A Dodatkowa jednostka sterująca nagrzewnicą |
| 28 | 30 / 40A Przekaźnik pompy hydraulicznej skrzyni biegów, przekaźnik rozrusznika 1 |
| 29 | 15A Jednostka sterująca mech. Elektronicznie sterowana skrzynia biegów |
| 30 | 5A Jednostka sterująca systemem regulacji baterii |
| 31 | 15 / 30A Sterownik lewych drzwi przesuwnych (od maja 2012) Sterownik tylnego wentylatora nawiewnego Tylny wentylator nawiewny |
| 32 | 5A Jednostka sterująca do kontroli akumulatora |
| 33 | 7,5 / 15 / 30A Nieużywany
Sterownik prawych drzwi przesuwnych (od maja 2012) |
| 34 | 7,5 / 15A Sterownik układu ogrzewania czynnika redukującego Czujnik skrzyni biegów do blokady mechanizmu różnicowego |
| 35 | 3 / 15A Sterownik do systemu ogrzewania czynnika redukującego
Sterownik do ochrony sprężarki (od stycznia 2012 r.) |
| 36 | 5A Nieużywany (do stycznia 2012) Przełącznik sprężarki (od stycznia 2012) |
| 37 | rezerwa |
| 38 | rezerwa |
| 39 | 7,5/15A Wyłącznik wentylatora dachowego do wentylacji nawiewnej przestrzeni ładunkowej (od listopada 2011) Przekaźnik syreny (od listopada 2011) |
| 40 | rezerwa |
| 41 | rezerwa |
| 42 | 30A Jednostka sterująca wentylatora parownika -J349- |
| 43 | rezerwa |
| 44 | rezerwa |
| 45 | rezerwa |
| 46 | rezerwa |
| 47 | rezerwa |
| 48 | rezerwa |
| 49 | rezerwa |
| 50 | rezerwa |
| 51 | rezerwa |
| 52 | rezerwa |
| 53 | rezerwa |
| 54 | rezerwa |
| 55 | rezerwa |
| 56 | rezerwa |
Przekaźniki pod siedzeniem
Dodatkowe przekaźniki można zainstalować pod samym siedzeniem.
Opis
| R1 | Przekaźnik rozrusznika, pojazdy z kierownicą po prawej stronie |
| R2 | Przekaźnik rozładowania, zacisk 15 |
| R3 | Przekaźnik, zacisk 15, rozrusznik |
| R4 | Przekaźnik wtrysku powietrza wtórnego / pompa powietrza wtórnego |
| Przekaźnik systemu SCR, pojazdy z systemem oczyszczania spalin | |
| R5 | Przekaźnik pompy paliwa |
| R6 | Przekaźnik wentylatora, przód, stopień wentylatora 1 |
| R7 | Przekaźnik rozładowania, zacisk 15 R |
| R8 | Przekaźnik rozrusznika, akumulator pomocniczy |
| Przekaźnik rozrusznika, pojazdy z kierownicą po lewej stronie | |
| R9 | Przekaźnik 1, ogrzewana tylna szyba |
| R10 | Podgrzewany przekaźnik tylnej szyby 2 z EDW |
| Przekaźnik pługa śnieżnego, światła mijania lewe | |
| R11 | Przekaźnik 1, lewy elektryczny podnóżek |
| Przekaźnik pługa śnieżnego, prawa mijania | |
| R12 | Przekaźnik 2, lewy podnóżek elektryczny |
| Przekaźnik pługa śnieżnego, światło drogowe lewe | |
| R13 | Przekaźnik rozładowania, zacisk 15 (2) |
| Przekaźnik pługa śnieżnego, prawe światło drogowe | |
| R14 | Przekaźnik 1, podgrzewana szyba przednia |
| R15 | Przekaźnik, producent nadwozia, zacisk 15 |
| R16 | Przekaźnik producenta nadwozia, zacisk 61 (D+) |
| R17 | Przekaźnik wyposażenia windy załadowczej |
| Przekaźnik oświetlenia komfortu | |
| R18 | Przekaźnik czyszczenia reflektorów |
| R19 | Przekaźnik sygnalizacyjny z syreną |
| R20 | Przekaźnik EDW (system ostrzegania o sytuacji awaryjnej), sygnał dźwiękowy |
| R21 | Przekaźnik pętli/identyfikatora (Ameryka Północna) |
| Przekaźnik lampki tablicy rejestracyjnej (usługa publiczna) | |
| Przekaźnik wentylatora, dodatkowe ogrzewanie powietrza, stopień wentylatora 1 | |
| R22 | Przekaźnik wentylatora, dodatkowe ogrzewanie powietrza, stopień wentylatora 2 |
| R23 | Przekaźnik sygnalizacyjny z syreną |
| Przekaźnik, zacisk 61 (D+), urządzenie antykradzieżowe ze śledzeniem pojazdu | |
| R24 | Przekaźnik 1, prawy podnóżek elektryczny |
| R25 | Przekaźnik 2, prawy podnóżek elektryczny |
| R26 | Przekaźnik sygnału wstecznego wyłączony. |
| Przekaźnik urządzenia antykradzieżowego ze śledzeniem pojazdu |
Skrzynka bezpieczników zasilania
W przypadku montażu dodatkowego akumulatora pod siedzeniem można go również wyposażyć w dodatkową skrzynkę bezpieczników dużej mocy.
Opis
| 1 | Zapasowy |
| 2 | Moduł akwizycji i wzbudzania sygnału 80A (SAM) / Moduł bezpieczników i przekaźników (SRB) |
| 3 | Zapasowy |
| 4 | Wejście akumulatora buforowego 150A |
| 5 | 150A SAM (moduł akwizycji i wzbudzania sygnałów) / SRB (skrzynka bezpieczników i przekaźników), zacisk 30 skrzynka bezpieczników |
| 6 | |
| 7 | |
| 8 | Hamulec 100A – zwalniacz, w połączeniu z przekaźnikiem odłączania akumulatora |
| 9 | 150A Dodatkowa bateria |
| 10 | 250A Pompa hydrauliczna napędu pługu śnieżnego, winda załadowcza, wywrotka |
Opis
| 12 | Zapasowy |
| 13 | 150A Elektryczny podgrzewacz pomocniczy (PTC) |
| 80A Klimatyzacja tylna, wzmocniona | |
| 14 | Wentylator elektryczny klimatyzacji 60A – kabina bez przegrody lub z tylną klimatyzacją o dużej wytrzymałości (pojazdy o rozstawie osi 3665 mm) |
| Wentylator elektryczny klimatyzacji 40A – kabina z przegrodą lub klimatyzacja z tyłu o dużej wytrzymałości | |
| Wentylator elektryczny klimatyzacji 40A – kabina, otwarta modyfikacja pojazdu | |
| 70A Wentylator elektryczny | |
| 15 | Zapasowy |
| 16 | Zwalniacz 100A, nie w połączeniu z przekaźnikiem odłączania akumulatora |
| Przekaźnik odłączania akumulatora 150A | |
| 17 | Zapasowy |
| 18 | Generator 300A |
Skrzynka bezpieczników akumulatora
Skrzynka bezpieczników znajduje się w pobliżu akumulatora w przestrzeni na nogi po lewej stronie pojazdu.
Opis
| 1 | 80A Przekaźnik podgrzewania silnika |
| 40A Pompa powietrza wtórnego (pojazdy z silnikiem benzynowym) | |
| 2 | 80A Wentylator chłodzący silnik – klimatyzacja |
| Przekaźnik 25A, zacisk 15, rozrusznik (pojazdy o kodzie MI6/XM0; pojazdy z akumulatorem rezerwowym) | |
| 25A Przekaźnik rozrusznika, bez wsparcia (pojazdy z baterią podtrzymującą) | |
| 70A Wentylator chłodzący silnik (pojazdy bez akumulatora zapasowego) | |
| Wentylator klimatyzacji 40A – kabina (pojazdy bez akumulatora zapasowego) | |
| Wentylator klimatyzacji 40A — kabina z przegrodą lub tylną klimatyzacją zasilaną (pojazdy bez akumulatora buforowego) | |
| Wentylator klimatyzacji 60A — kabina z przegrodą lub tylną klimatyzacją z napędem (pojazdy z rozstawem osi 3665 mm; pojazdy bez akumulatora buforowego) | |
| 3 | 80A Moduł akwizycji i wzbudzania sygnałów / skrzynka bezpieczników i przekaźników (pojazdy bez akumulatora) |
| 4 | 150A Akumulator pomocniczy w komorze silnika, zwalniacz (pojazdy bez akumulatora zapasowego) |
| 5 | 150A Zacisk 30, bloki bezpieczników, moduł rejestracji i wzbudzania sygnałów / skrzynka bezpieczników i przekaźników (pojazdy bez baterii podtrzymującej) |
| 6 | Punkt odniesienia ramy siedziska (mostek) |
| 7 | 150A Grzejnik pomocniczy (PTC) (pojazdy bez akumulatora zapasowego) |
| 80A Klimatyzacja tylna, wzmocniona (pojazdy bez akumulatora zapasowego) |
Brak komentarzy.
