W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Sprinter 907-910 z lat: 2018, 2019, 2020, 2021, 2022, 2023. Mercedes-Benz Sprinter 907-910 to kolejne wcielenie popularnej serii samochodów dostawczych Mercedes-Benz Sprinter, które zostało zaprezentowane w 2018 roku i jest produkowane do dzisiaj. Jest to kolejna znaczna modernizacja modelu, w której wprowadzono […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Sprinter 907-910 z lat: 2018, 2019, 2020, 2021, 2022, 2023.
Mercedes-Benz Sprinter 907-910 to kolejne wcielenie popularnej serii samochodów dostawczych Mercedes-Benz Sprinter, które zostało zaprezentowane w 2018 roku i jest produkowane do dzisiaj. Jest to kolejna znaczna modernizacja modelu, w której wprowadzono wiele usprawnień technicznych i stylistycznych.
Wśród najważniejszych zmian w porównaniu do poprzedniego modelu W906 można wymienić nowe silniki, w tym jednostki wysokoprężne o pojemności 2,0 l i mocy do 239 KM oraz jednostki benzynowe o pojemności 2,0 l i mocy do 421 KM. Nowością jest również system bezpieczeństwa aktywnego z automatycznym hamowaniem awaryjnym oraz asystentem utrzymywania pasa ruchu.
W kabinie kierowcy pojawia się nowy system multimedialny z dużym ekranem dotykowym, obsługujący m.in. nawigację GPS, radio oraz funkcje telefoniczne. Wnętrze zostało również przeprojektowane, zwracając większą uwagę na ergonomię i wygodę kierowcy.
Pod względem stylistycznym, nowy Sprinter zyskał bardziej awangardową i dynamiczną sylwetkę, z wyraźnie zarysowanymi liniami i charakterystyczną sześciokątną atrapą chłodnicy. Nowy model jest również dostępny w większej liczbie wersji nadwoziowych, w tym wersji dostawczej, pasażerskiej oraz mobilnej, co umożliwia dopasowanie pojazdu do różnych zastosowań.
Ogólnie rzecz biorąc, Mercedes-Benz Sprinter 907-910 jest kolejnym udanym wcieleniem popularnego samochodu dostawczego, który oferuje nie tylko wyższą wydajność i nowoczesne technologie, ale także większy komfort jazdy i nowoczesny design.

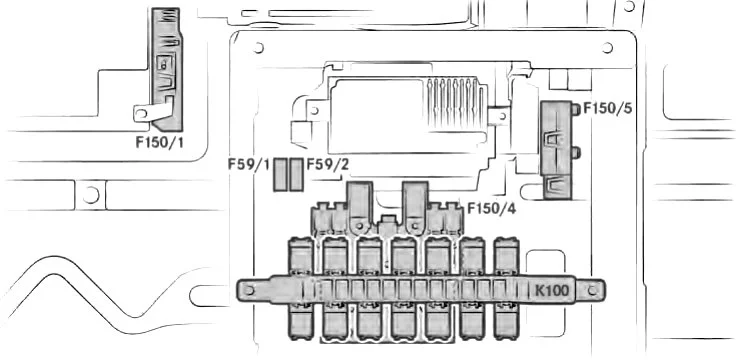

Skrzynka bezpieczników akumulatora
Na dodatnim zacisku akumulatora znajduje się blok bezpieczników mocy wykonany w postaci wkładki topikowej.
| F150 / 1 (MFB-1) | |
| 1 | Czujnik akumulatora |
| 2 | Nie przypisano |
| 3 | Główna skrzynka bezpieczników (MFB-2) |
| 4 | 50A Terminal Centrum Dystrybucji Energii 30 (F30-1 – F30-6) |
| 5 | 125A Dodatkowa grzałka PTC |
| F150 / 4 (MFB-2) | |
| 1 | 125A Zacisk 30T, skrzynka bezpieczników, podstawa fotela kierowcy (F55/1-F55/6) |
| 2 | 125A Sterowanie elektryczne |
| 3 | Generator 300A |
| 4 | Generator 400A |
| 5 | Centrum dystrybucji zasilania 175A (PDC), FB-P |
| 6 | Stopień wyjściowy świecenia 80A (GZE) |
| 7 | Wentylator chłodnicy 40/70/80A (nie dla OM654); |
| Wentylator chłodnicy silnika; | |
| Wentylator chłodnicy (nie dla OM654). | |
| 8 | Bezpieczniki główne 100A do samochodu kempingowego |
| 9 | Nie przypisano |
| 10 | Klimatyzator tylny 25/50/100A |
| 11 | Akumulator pomocniczy 100/150A/przekaźnik wyłączania akumulatora; |
| Retarder bez dodatkowego akumulatora. | |
| 12 | Zawieszenie pneumatyczne 40A (LFA) |
| 13 | 80A Podgrzewana szyba przednia |
| F150 / 5 (MFB-ZB) | |
| 1 | 100A zwalniacz |
| 2 | 250A Winda załadowcza / wywrotka (przygotowanie) |
| 3 | dodatkowa bateria |
| 4 | Przekaźnik odłączania akumulatora 150A |
| 5 | Gniazdo 60A, konwerter |
| 6 | 25A Dodatkowe ogrzewanie |
| F59 / 1 i F59 / 2 | |
| 1 | 40A Podgrzewana szyba przednia |
| 2 | 40A Podgrzewana przednia szyba, prawa |

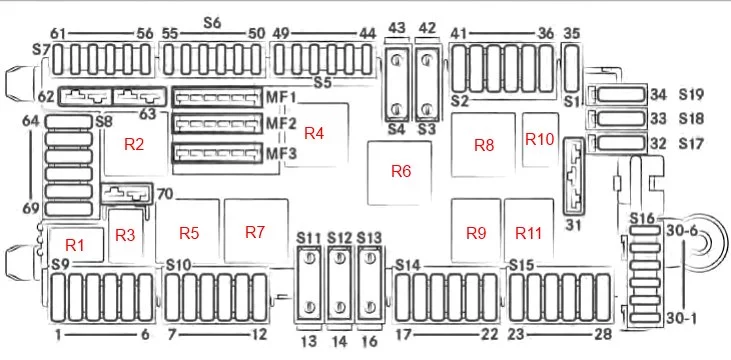

Skrzynka bezpieczników i przekaźnik pod panelem
Pod deską rozdzielczą, w przestrzeni na nogi pasażera z przodu, znajduje się główny bezpiecznik i skrzynka przekaźników.
| MF1 | |
| 15-1 | 5A Jednostka sterująca silnika; |
| Wspólny Moduł Transmisyjny (CPC); | |
| moduł ESP; | |
| Moduł napędu na wszystkie koła; | |
| Moderator; | |
| Zawieszenie pneumatyczne. | |
| MF2 | |
| 15-2 | 5A Kabel sprzężenia zwrotnego, zacisk 15 przekaźnik; |
| Regulacja zasięgu reflektorów, reflektor halogenowy; | |
| tachograf TCO; | |
| Czujnik radarowy do aktywnego wspomagania hamulców; | |
| Wyłączenie sygnalizatora cofania, przystawki odbioru mocy, regulacja prędkości roboczej; | |
| Podłączenie do gniazda DIN. | |
| MF3 | |
| 30-Т | Kamera wielofunkcyjna 7,5A; |
| tachograf TCO; | |
| Połączenie wtykowe DIN, dach; | |
| Zacisk 15, przekaźnik podnapięciowy; | |
| Tablica przyrządów; | |
| Centralna pompa olejowa. | |
| S9 | |
| 1 | Nie przypisano |
| 2 | 10A wspólny moduł transmisji (CPC) |
| 3 | 10A Sterownik silnika OM642 / OM651 / M274 |
| 4 | Złącze DIN 7,5 A, kabina |
| 5 | 10A wspólny moduł transmisji (CPC) |
| 6 | Wentylator chłodnicy 5A (nie dla OM654) |
| S10 | |
| 7 | 30A Automatyczna skrzynia biegów |
| 8 | 30A kontroler nadwozia |
| 9 | 30A kontroler nadwozia |
| 10 | Ogrzewanie 30A, katalizator SCR. |
| 11 | 10A Sufitowy moduł sterujący (standard); |
| 10A Moduł sterowania sufitem, podwozie kabiny; | |
| 15A Sufitowy moduł sterujący, wysoki. | |
| 12 | Pompa 15A, katalizator SCR |
| S11 | |
| 13 | 60A Automatyczna skrzynia biegów NAT3 |
| S12 | |
| 14 | zawory ESP 25/40A (Premium), pojazdy z elektromechanicznym hamulcem postojowym; |
| Zawory ESP (standard). | |
| S13 | |
| 16 | Pompa ESP 60A |
| S14 | |
| 17 | Kontroler 30A |
| 18 | 30A kontroler nadwozia |
| 19 | 10A Blok zacisków do podłączenia elektrycznego producenta nadwozia |
| 20 | 25A Jednostka sterująca przednich drzwi pasażera |
| 21 | 25A Sterownik drzwi kierowcy |
| 22 | 10A Jednostka sterująca zawieszenia pneumatycznego (LFA) |
| S15 | |
| 23 | 25A Jednostka sterująca wentylatora |
| 24 | Gniazdo USB 7,5 A (kokpit, schowek); |
| Gniazdo konwertera 115/230 V. | |
| 25 | 15A Zapalniczka, konsola środkowa |
| 26 | 15A Gniazdo panelu informacyjnego |
| 27 | Gniazdo konwertera 25A, 115V / 230V. |
| 28 | Ustawienie radia 7,5 A; |
| Winda serwisowa; | |
| Antena konwertera napięcia; | |
| Gniazdo konwertera 115 V / 230 V do pojazdów z baterią zewnętrzną. | |
| S16 | |
| 30-1 | Nie przypisano |
| 30-2 | Nie przypisano |
| 30-3 | 5A Centralny zamek |
| 30-4 | Alarm 5A (ATA) |
| 30-5 | Nie przypisano |
| 30-6 | 10A Elektroniczna jednostka sterująca stacyjką |
| 31 | 25A Styk przekaźnika startu 15-II |
| S17 | |
| 32 | Nie przypisano |
| S18 | |
| 33 | 5A Czujnik jakości napięcia (SEB) |
| S19 | |
| 34 | 10A Elektronika oświetlenia wnętrza |
| S1 | |
| 35 | 7,5A Advance Caravaning (ACU) — samochód kempingowy |
| S2 | |
| 36 | 5A Panel sterowania klimatyzacją |
| 37 | 5A Elektryczna blokada kierownicy (ESTL) |
| 38 | 10A Kolumna kierownicy (SCSM) |
| 39 | 10A antena; |
| Nawigacja; | |
| Radio dwukierunkowe. | |
| 40 | 5A Migająca lampa ostrzegawcza |
| 41 | 25A Radiowy system multimedialny (C5 / NTG6), zaprogramowane radio |
| S3 | |
| 42 | Nie przypisano |
| S4 | |
| 43 | Nie przypisano |
| S5 | |
| 44 | 5A Multimedialny panel sterowania |
| 45 | 5A Wspornik ładowarki; |
| Bezprzewodowy interfejs mobilny (WMI). | |
| 46 | 7,5A Multimedialna skrzynka przyłączeniowa (MMI) |
| 47 | 5A Hermes (moduł komunikacyjny UMTS/LTE) |
| 48 | 5A Ogrzewanie stacjonarne Telestar |
| 49 | Wyświetlacz centralny 5A |
| S6 | |
| 50 | 5A Reflektor pomocniczy, lewy (producent zabudów platformy) |
| 51 | 5A Reflektor pomocniczy, prawy (producent zabudów platformy) |
| 52 | 7,5A Jednostka sterująca poduszki powietrznej |
| 53 | Diagnostyka 5A |
| 54 | Zasilanie przekaźnika 5A |
| 55 | Silnik 7,5 A TS (Diesel), sterownik silnika (OM651) |
| S7 | |
| 57 | 10A czujnik cząstek sadzy; |
| czujnik NOx; | |
| Czujnik cząstek sadzy (nie dla OM654) | |
| 58 | 10A Silnik, recyrkulacja spalin (EGR) (OM642/OM651); |
| Silnik (nie dla OM654). | |
| 59 | Czujnik NOx 15A przed i za katalizatorem (nie OM654) |
| 60 | Sonda lambda 10A |
| 61 | Silnik 7,5 A M274; Silnik (OM642 / OM651). |
| H2 | |
| 62 | 15A Jednostka sterująca silnika (nie dla OM654) |
| 63 | 20/25A Jednostka sterująca silnika; Silnik (M274); |
| Silnik (nie dla OM654). | |
| S8 | |
| 64 | 30A kontroler nadwozia |
| 65 | 30A kontroler nadwozia |
| 66 | 15A Wentylator dachowy |
| 67 | 25A Jednostka sterująca dozowaniem paliwa (FSCM) |
| 68 | 15A Prawy reflektor LED |
| 69 | 15A Lewy reflektor LED |
| H2 | |
| 70 | Wycieraczki 30A |
Przekaźniki
| R1 | Rezerwa 30A |
| R2 | Silnik 50A zacisk 87 |
| R3 | 30A Zacisk 87 wspólny moduł przemiennika (CPC) |
| R4 | 40A zacisk 15-1 |
| R5 | 40A Włącza i wyłącza wycieraczki. |
| R6 | Rezerwa 40A |
| R7 | Wycieraczki – prędkość 40A |
| R8 | 40A zacisk 50 rozrusznik |
| R9 | 50A Zacisk 15R (pojazdy bez akumulatora pomocniczego) |
| R10 | 30A zacisk 15-2 |
| R11 | 50A Zacisk 15R (pojazdy bez akumulatora pomocniczego) |
Skrzynki bezpieczników i przekaźników pod siedzeniem kierowcy
Skrzynki z bezpiecznikami i przekaźnikami mogą być instalowane pod siedzeniem kierowcy, jak również siedzeniem pasażera.

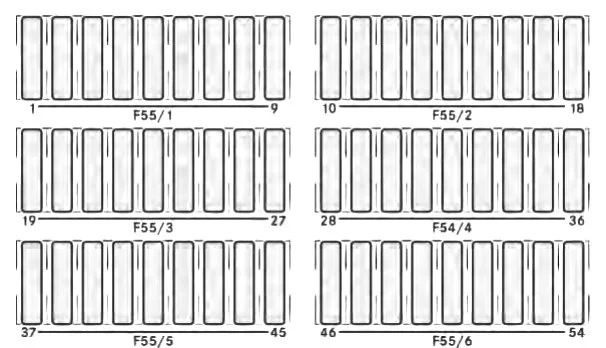

Skrzynka bezpiecznikowa
Aby uzyskać dostęp do urządzenia, należy zdjąć osłonę ochronną z boku fotela kierowcy .
| F55 / 1 | |
| 1 | 10A Dodatkowa lampka kierunkowskazu |
| 2 | 15A Wycieraczka tylnej szyby, prawa |
| 3 | 30A Napęd na wszystkie koła |
| 4 | 25A Listwa zaciskowa do podłączenia elektrycznego |
| 5 | 25A Jednostka regulacji siedzenia kierowcy |
| 6 | 10A Ogrzewanie fotela kierowcy |
| 7 | 25A Podparcie lędźwiowe kierowcy |
| 8 | 5A Monitorowanie ciśnienia w oponach |
| 9 | 5A Asystent parkowania;
Aparat główny (RVC). |
| F55 / 2 | |
| 10 | 25A Zaczep przyczepy prawy (gniazdo przyczepy) |
| 11 | 15A Jednostka sterująca z gniazdem do przyczepy |
| 12 | 25A Zaczep lewy (gniazdo przyczepy) |
| 13 | 15A Jednostka sterująca z gniazdem do przyczepy |
| 14 | Moduł wielofunkcyjny 25A (MPM) |
| 15 | Moduł wielofunkcyjny 25A (MPM) |
| 16 | 25A Dmuchawa tylnej komory |
| 17 | 20A Ogrzewanie dodatkowe (podgrzewanie wody) |
| 18 | 15A Automatyczna skrzynia biegów, dodatkowa pompa oleju |
| F55 / 3 | |
| 19 | 15A Ogrzewanie postojowe; |
| Zacisk 15 na akumulatorze pomocniczym. | |
| 20 | 5A Pomiar napięcia akumulatora pomocniczego |
| 21 | 15A Ogrzewana szyba tylna, lewa |
| 22 | 15A Ogrzewana tylna szyba prawa |
| 23 | 7,5A Winda załadowcza / wywrotka (przed montażem) |
| 24 | 15A Listwa zaciskowa do podłączenia elektrycznego |
| 25 | 5A Przekaźnik wentylatora dachowego |
| 26 | 7,5A Sygnał specjalny, producent zabudów kabiny |
| 27 | 30A Podgrzewana tylna szyba |
| F55 / 4 | |
| 28 | 15/30A Drzwi przesuwne lewe; |
| Elektryczne drzwi przesuwne po lewej stronie. | |
| 29 | 15/30A Drzwi przesuwne prawe; |
| Elektryczne drzwi przesuwne prawe. | |
| 30 | Skrzynka rozdzielcza anteny 5A |
| 31 | 7,5A Automatyczna skrzynia biegów |
| 32 | 10A Automatyczna skrzynia biegów |
| 33 | 30A Wspomaganie hamulca |
| 34 | 15/30A Przekaźnik syreny; Przygotowanie do kampera. |
| 35 | 15/30A Lampa błyskowa z syreną; |
| 30A Przygotowanie do kampera. | |
| 36 | 30A Przygotowanie do kampera |
| F55 / 5 | |
| 37 | 10A Elektryczny podnóżek prawy |
| 38 | 10A Elektryczny podnóżek prawy |
| 39 | 5A Brzęczyk ostrzegawczy; |
| Krok elektryczny prawy i lewy. | |
| 40 | 10A Automatyczna skrzynia biegów (NAT2) |
| 41 | 5A Zacisk 15 sygnał specjalny |
| 42 | 5A Kamera cofania (RVC); |
| Lusterko wewnętrzne z monitorem wstecznym. | |
| 43 | 15A Gniazdo zasilania, kabina |
| 44 | 15A Gniazdo zasilania, słupek D, lewy |
| 45 | 15A Gniazdo zasilania, słupek D, prawy |
| F55 / 6 | |
| 51 | Port USB 5/7,5 A, lewy |
| 52 | Port USB 5/7,5A, prawy |
Skrzynka przekaźnikowa
Zainstalowany pod siedzeniem kierowcy.
| 1 | Podgrzewana szyba przednia |
| 2 | Terminal 15 |
| 3 | Ogrzewanie tylnej szyby |
| 4 | Gniazda tylne |
| 5 | Oświetlenie wewnętrzne |
| 6 | Nieużywany |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| — | mini przekaźnik |
| 15 | Wycieraczka tylna prawa |
| 16 | Obudowa bloku zacisków producenta |
| 17 | Przełącznik, sygnał wsteczny |
| 18 | Wentylator dachowy |
| 19 | Dodatkowa pompa oleju |
| 20 | Podnóżek elektryczny prawy 1 |
| 21 | Podnóżek elektryczny prawy 2 |
| 22 | Krok elektryczny w lewo 1 |
| 23 | Krok elektryczny w lewo 2 |
| 24 | Syrena |
| 25 | Migająca lampa ostrzegawcza z syreną |
| 26 | winda załadunkowa |
