Mercedes-Benz Sprinter W901-W905 (1995-2011) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Sprinter W901-W905 z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 , 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Mercedes-Benz Sprinter W901-W905 to seria samochodów dostawczych i dostawczo-osobowych produkowanych przez Mercedes-Benz w latach 1995-2006. Oto ogólne informacje na temat serii Mercedes-Benz Sprinter W901-W905:

  1. Design: Sprinter W901-W905 miał charakterystyczny wygląd samochodu dostawczego z wysokim dachem i prostokątnym kształtem nadwozia. Był dostępny w różnych wariantach długości i wysokości nadwozia, co umożliwiało dopasowanie go do indywidualnych potrzeb.
  2. Pojemność ładunkowa: Sprinter W901-W905 oferował przestronną przestrzeń ładunkową, umożliwiającą przewóz różnych towarów. W zależności od wersji i konfiguracji, można było dostosować go do różnych branż i zastosowań.
  3. Wielozadaniowość: Sprinter W901-W905 był wszechstronnym pojazdem, który znalazł zastosowanie w różnych sektorach, takich jak logistyka, przewóz pasażerów, budowlanka czy usługi kurierskie. Był dostępny w wersjach dostawczych i dostawczo-osobowych.
  4. Silniki: Sprinter W901-W905 był napędzany przez różne silniki wysokoprężne, które zapewniały odpowiednią moc i moment obrotowy. Dostępne były różne wersje silnikowe, w zależności od potrzeb użytkownika.
  5. Właściwości jezdne: Sprinter W901-W905 był zaprojektowany z myślą o komfortowej i bezpiecznej jeździe. Wyposażony był w systemy kontroli trakcji i stabilności, hamulce tarczowe na wszystkich kołach oraz zawieszenie zapewniające dobrą stabilność i manewrowość.
  6. Kabina kierowcy: Sprinter W901-W905 oferował przestronną kabinę kierowcy z wygodnymi fotelami i ergonomicznym układem deski rozdzielczej. Kabina była dobrze wyposażona w funkcje ułatwiające prowadzenie pojazdu i zapewniające komfort podczas długich tras.

Mercedes-Benz Sprinter W901-W905 był popularnym modelem w segmencie samochodów dostawczych i dostawczo-osobowych. Jego pojemność ładunkowa, niezawodność, wszechstronność i komfort jazdy sprawiły, że był szeroko wykorzystywany w biznesie i codziennej pracy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

W901 / W902 / W903 / W904 / W905

Skrzynka bezpieczników pod panelem

Pod panelem zamontowana jest pierwsza skrzynka bezpieczników i przekaźników. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

Typ 1

Mercedes-Benz Sprinter W901-W905 (1995-2011) - schematy bezpieczników i przekaźników

Opis

1 Światło pozycyjne prawe tylne i pozycyjne prawe – 15 A.
2 Prawy reflektor świateł drogowych – 15 A.
3 Światło drogowe lewe światło sygnalizacyjne – 15 A.
4 Światła cofania – 15 A.
5 Światła stopu – 15 A.
6 Silnik wycieraczek – 20 A.
7 Ogrzewana szyba tylna, sygnał – 15 A.
8 Lampka oświetlenia wnętrza, zapalniczka, radiomagnetofon – 20 A.
9 Zegar, sygnalizacja świetlna awaryjna, światła postojowe – 20 A.
10 Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światła do jazdy dziennej – 15 A.
11 Światło pozycyjne lewe tylne i światło pozycyjne lewe – 15 A.
12 Światło mijania prawego reflektora – 15 A.
13 Światło mijania lewe – 15 A.
14 Światło przeciwmgielne, tylne światło przeciwmgielne – 15 A.
15 Magnetofon radiowy – 15 A,
16 rezerwa
17 rezerwa
18 rezerwa

Pod tą skrzynką bezpieczników można umieścić oddzielne przekaźniki (przekaźniki wycieraczek i kierunkowskazów).

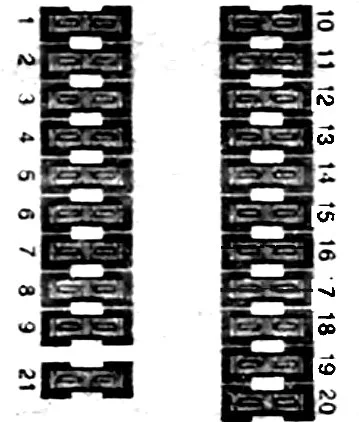

Typ 2

Mercedes-Benz Sprinter W901-W905 (1995-2011) - schematy bezpieczników i przekaźników

Opis

1 10A Prawe światło postojowe, prawe światło tylne;
2 10A Prawy reflektor świateł drogowych
3 10A lewy reflektor świateł drogowych, kontrolka świateł drogowych
4 10A Lampa cofania
5 10A Światła stopu
6 Silnik wycieraczek 20A
7 15A Klakson, podgrzewana szyba tylna, przekaźnik akcesoriów (obwód 15)
8 20A Lampa wewnętrzna, zapalniczka; radio (łańcuch 30)
9 15A Zegar, światła awaryjne, światła postojowe;
10 10A oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światło do jazdy dziennej;
11 10A Lewe światło postojowe, lewe tylne światło pozycyjne
12 10A Prawy reflektor świateł mijania
13 10A światło mijania lewy reflektor
14 15A Światła przeciwmgielne, tylne światło przeciwmgielne
15 10A Odbiornik radiowy (obwód 15)
16 Jednostka sterująca silnika Diesla 25A (obwód 30)
17 15A Jednostka sterująca silnika (obwód 30)
18 15A Zapłon (obwód 15)
19 15A Pompa benzynowa (obieg 30)
20 15A Panel sterowania ogrzewaniem (obieg 30)
21 30A Wentylator ogrzewania, przód (obieg 30)

Przekaźniki są przymocowane na dole:

  1. Wycieraczki
  2. Kontrola silnika
  3. Kierunkowskazy, zagrożenie

Skrzynka pod siedzeniem

Typ 1

Dodatkowy przekaźnik i skrzynka bezpieczników znajduje się pod siedzeniem kierowcy za osłoną ochronną.

Mercedes-Benz Sprinter W901-W905 (1995-2011) - schematy bezpieczników i przekaźników

Mercedes-Benz Sprinter W901-W905 (1995-2011) - schematy bezpieczników i przekaźników

Opis

R1 Przekaźnik klaksonowy
R2 Specjalny sprzęt
R3 Przekaźnik pompy płynu chłodzącego
1 7,5A Licznik kombinowany
2 25A Dodatkowa grzałka
3 7,5A brzęczyk
4 7,5A brzęczyk
5 10A Dodatkowa grzałka

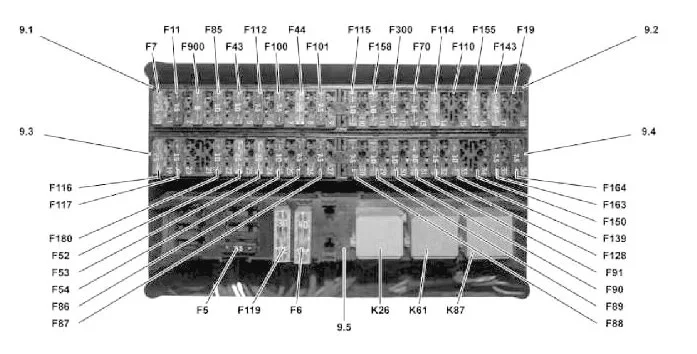

Typ 2

Mercedes-Benz Sprinter W901-W905 (1995-2011) - schematy bezpieczników i przekaźników

Opis

9,1
F7 ESP, zacisk 30
F11 zestaw wskaźników
F900 Zacisk 30
F85 Światła do jazdy dziennej, zacisk 30
F43 Zdalne sterowanie radiowe
F112 Zamek centralny, zacisk 30
F100 Zamek centralny, zacisk 30
F44 Centralne zamki
F101 Dodatkowy podgrzewacz cieczy
9,2
F115 Zacisk D+
F158 Pompa paliwowa
F300 Oświetlenie wewnętrzne
F70 Przekaźnik el. zacisk obwodu D+
F114 Dodatkowy wymiennik ciepła
F110 gniazdo przyczepy
F155 Dodatkowa grzałka
F143 Dodatkowy podgrzewacz cieczy
F19 Dodatkowy moduł kierunkowskazów II
9,3
F116 Zacisk 30
F117 Terminal 15
F180 Zacisk 30
F52 Regulator szyby przednich drzwi pasażera
F53 Elektryczna szyba drzwi kierowcy
F54 Podgrzewane i regulowane lusterka zewnętrzne
F86 Światła do jazdy dziennej, zacisk 15
F87 Lewy reflektor
9,4
F88 Prawy reflektor
F89 Zacisk przekaźnika 87 (1)
F90 Zacisk przekaźnika 87 (2)
F91 Zacisk przekaźnika 87 (3)
F128 Podgrzewany fotel kierowcy
F139 Dodatkowy podgrzewacz cieczy
F150 Wentylator dachowy
F163 Tachograf, terminal 30
F164 Tachograf, terminal 15
9,5
F5 ESP
F119 Dodatkowy wentylator klimatyzacji
F6 ESP, zacisk 30
Przekaźniki
K26 Zacisk przekaźnika D+
K61 Przekaźnik rozrusznika
K87 Zacisk przekaźnika 87

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
