Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz GLA X156 (2014-2019) - schematy bezpieczników i przekaźników

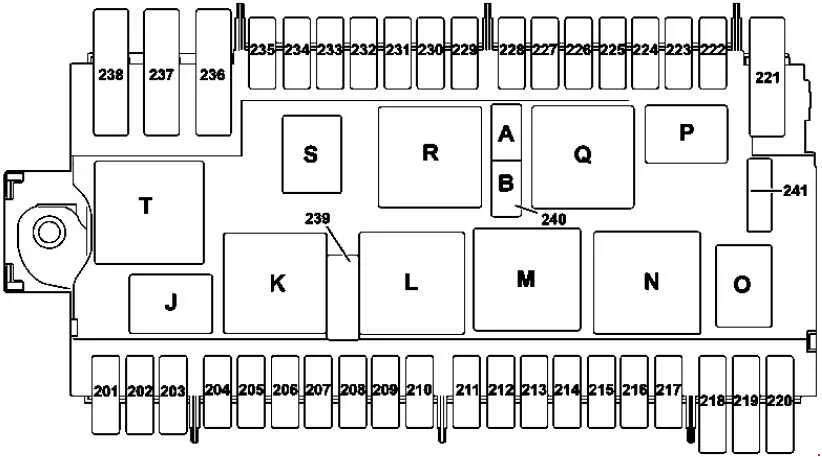

Numer Opis Ampery [A]
201 Syrena alarmowa 5
202 Stacjonarna jednostka sterująca nagrzewnicą 20
203 Reflektor LED: Prawa przednia lampa zespolona 15
204 Elektroniczna jednostka sterująca programu stabilności 25
205 Lewy klakson
fanfary Prawy klakson fanfary
15
206 Obowiązuje dla silnika 651: Jednostka sterująca CDI
Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego
5
207 Dotyczy silnika wysokoprężnego: Przekaźnik obwodu 87M 5
208 Obowiązuje dla silnika 133, 607: Przekaźnik obwodu 87 7,5
209 Reflektor LED: lewa przednia jednostka lampy 15
210 Podgrzewany przekaźnik szyby przedniej 5
211 Nieużywany
212 Obowiązuje dla silników 133, 270: Tuleja złącza, obwód 87M3
Obowiązuje dla silnika 651:
Element grzejny przewodu odpowietrzającego

Element grzejny termostatu płynu chłodzącego
Zawór przełączający obejściowy chłodnicy recyrkulacji spalin
Obowiązuje dla silnika 607 (norma emisji EU5):
Czujnik tlenu przed katalizatorem
Ciśnienie doładowania pozycjoner
Obowiązuje dla silnika 607 (norma emisji EU6):

Czujnik tlenu przed katalizatorem
Obowiązuje dla silnika 607: Jednostka sterująca CDI

15
213 Obowiązuje dla silników 133, 270, 651: Tuleja złącza, obwód 87 M2e
Obowiązuje dla silnika 607 (norma emisji EU5):
Wałek rozrządu Czujnik Halla
Jednostka sterująca CDI
Zawór kontroli ilości
Obowiązuje dla silnika 607 (Norma emisji EU6):
Czujnik tlenu za katalizatorem
Jednostka sterująca CDI
15
214 Obowiązuje dla silników 133, 270, 651: Tuleja złącza, obwód 87 M4e 10
215 Obowiązuje dla silnika benzynowego:
Cewka zapłonowa cylindra 1

Cewka zapłonowa cylindra 2

Cewka zapłonowa cylindra 3

Cewka zapłonowa cylindra 4

Cewka zapłonowa cylindra 4

Obowiązuje dla silnika 651:

Zawór kontroli ilości

Obowiązuje dla silnika 607:
Jednostka sterująca CDI
Pozycjoner ciśnienia doładowania
Zawór kontroli ilości

20
216 Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI
Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego
5
217 Obowiązuje z skrzynią biegów 724:

Dwusprzęgłowa skrzynia biegów w pełni zintegrowana jednostka sterująca skrzynią biegów

25
218 Elektroniczna jednostka sterująca programu stabilności 5
219 Nieużywany
220 Pompa obiegowa chłodziwa do skrzyni biegów 10
221 Nieużywany
222 Nieużywany
223 Nieużywany
224 Sterownik elektryczny DISTRONIC

Sterownik COLLISION PREVENTION ASSIST

7,5
225 Nieużywany
226 Nieużywany
227 Nieużywany
228 Nieużywany
229 Lewa lampa przednia 5
230 Elektroniczna jednostka sterująca programu stabilności 5
231 Prawa lampa przednia 5
232 Jednostka sterująca reflektorów 15
233 Nieużywany
234 Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego 5
235 Obowiązuje dla silnika 607:
Silnik wentylatora
Siłownik żaluzji chłodnicy
7,5
235 Obowiązuje dla silnika 133:
Pompa obiegowa chłodnicy powietrza doładowującego

Pompa obiegowa chłodnicy powietrza doładowującego

7,5
236 Jednostka sterująca SAM 40
237 Elektroniczna jednostka sterująca programu stabilności 40
238 Podgrzewana szyba przednia 50
239 Prędkość wycieraczek 1/2 przekaźnika 30
240A Przekaźnik obwodu rozrusznika 50 25
240B Przekaźnik obwodu 15 (nie zatrzaśnięty) 25
241 Nieużywany 7,5
Przekaźniki
J Przekaźnik klaksonu fanfary
K Prędkość wycieraczek 1/2 przekaźnika
L Przekaźnik włączania/wyłączania wycieraczek przedniej szyby
M Przekaźnik obwodu rozrusznika 50
N Przekaźnik obwodu 87M
O ECO start/stop: przekaźnik pompy obiegowej chłodziwa skrzyni biegów
P Przekaźnik rezerwowy (F58kP)
Q Przekaźnik obwodu 15 (nie zatrzaśnięty)
R Obwód 15 przekaźnik
S Obwód 87 przekaźnik
T Podgrzewany przekaźnik szyby przedniej



Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się w przestrzeni na nogi pasażera z przodu.

Rozłożyć perforowaną wykładzinę podłogową (1) w kierunku strzałki;
Aby zwolnić pokrywę (3), naciśnij zacisk mocujący (2);
Rozłożyć osłonę (3) w kierunku strzałki do zaczepu;
Zdejmij pokrywę (3) do przodu;
Schemat rozmieszczenia bezpieczników (4) znajduje się w dolnej prawej części pokrywy (3).

Mercedes-Benz GLA X156 (2014-2019) - schematy bezpieczników i przekaźników

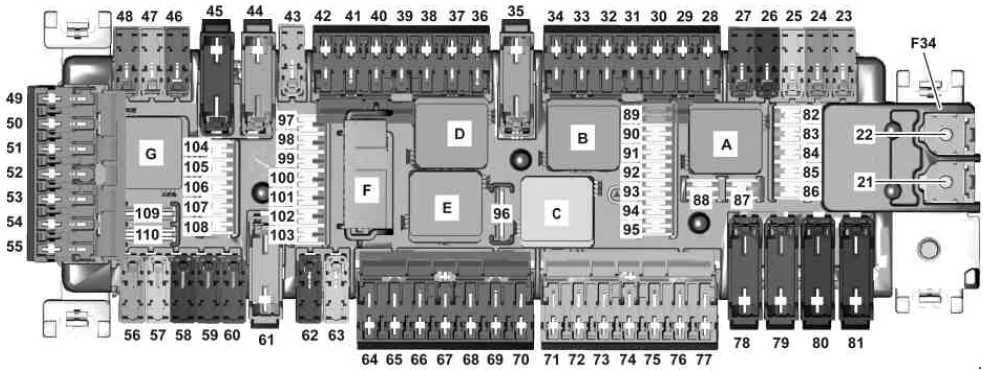

Numer Opis Ampery [A]
21 Dotyczy silnika wysokoprężnego: Wzmacniacz grzałki PTC 150
22 Dodatkowy przekaźnik akumulatora dla funkcji ECO start/stop 200
23 Sterownik lewych drzwi przednich 30
24 Sterownik prawych drzwi przednich 30
25 Jednostka sterująca SAM 30
26 ECO start/stop dodatkowa tuleja złącza akumulatora 10
27 Bezpiecznik komory silnika i moduł przekaźnika 30
28 Jednostka sterująca generatora dźwięku wnętrza pojazdu 5
29 do 02.11.2014: Gniazdo przyczepy
od 03.11.2014: Jednostka sterująca rozpoznawania przyczepy
15
30 Jednostka sterująca rozpoznawania przyczepy 5
31 4MATIC: sterownik napędu na wszystkie koła 5
32 Jednostka sterująca modułu rury kolumny kierownicy 5
33 Panel sterowania Audio/COMAND 5
34 Jednostka sterująca i operacyjna ACC 7,5
35 Ogrzewanie tylnej szyby 30
36 Jednostka sterująca fotela kierowcy

Jednostka sterująca regulacji podparcia lędźwiowego fotela kierowcy

7,5
37 Wyświetlacz Audio/COMAND 7,5
38 Jednostka sterująca uzupełniającego systemu przytrzymującego 7,5
39 Jednostka sterująca napowietrznego panelu sterowania 10
40 Dotyczy silnika 651 (norma emisji EU6): Jednostka sterująca układu napędowego 15
41 Moduł sterowania panoramicznym dachem przesuwnym 30
42 Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD ze zmieniarką CD) Jednostka sterująca COMAND 5
42 Radio (Radio 20, Audio 20 USB) 25
43 Jednostka sterująca systemu parkowania 5
44 Lewy przedni odwracalny zwijacz napięcia awaryjnego 40
45 Prawy przedni odwracalny zwijacz napięcia awaryjnego 40
46 Jednostka sterująca przedniego fotela pasażera

Jednostka sterująca regulacji podparcia lędźwiowego przedniego fotela pasażera

7,5
47 Moduł nawigacyjny 7,5
47 Jednostka sterująca adaptacyjnego systemu tłumienia 25
48 Nieużywany
49 Jednostka sterująca do zestawu Drive do iPhone® 7,5
49 Silnik wentylatora COMAND 5
50 Jednostka sterująca osłoną kamery 5
51 Nieużywany
52 Nieużywany
53 Nieużywany
54 Nieużywany
55 Moduł komunikacyjny usług telematycznych
Jednostka sterująca KEYLESS-GO
5
56 Jednostka sterująca modułu rury kolumny kierownicy 10
57 Asystent utrzymania pasa ruchu: wielofunkcyjna jednostka sterująca pojazdu specjalnego 30
57 Pojazd specjalny: wielofunkcyjna jednostka sterująca pojazdu specjalnego; 7,5
58 Skrzynka bezpieczników pojazdu awaryjnego 30
59 Jednostka sterująca fotela pasażera 30
60 Jednostka sterująca fotela kierowcy 30
61 Jednostka sterująca wzmacniacza systemu dźwiękowego 40
62 Obowiązuje dla skrzyni biegów 711: Sterownik elektrycznej blokady kierownicy 20
63 Jednostka sterująca układu paliwowego 25
64 Elektroniczna jednostka sterująca poboru opłat
Dedykowana jednostka sterująca komunikacji krótkiego zasięgu
1
65 Lampka w schowku na rękawiczki 5
66 Skrzynka bezpieczników pojazdu awaryjnego 15
67 Nieużywany
68 Nieużywany
69 Nieużywany
70 Gniazdo tylnej konsoli środkowej 25
71 Gniazdo bagażnika 25
72 Zapalniczka przednia z podświetleniem popielniczki
Gniazdko zasilania we wnętrzu pojazdu
25
73 Elektryczna jednostka sterująca hamulca postojowego 30
74 Elektryczna jednostka sterująca hamulca postojowego 30
75 Jednostka sterująca rozpoznawania przyczepy 20
76 Jednostka sterująca rozpoznawania przyczepy 25
77 Jednostka sterująca rozpoznawania przyczepy 25
78 Sterownik pokrywy bagażnika/klapy podnoszonej
Skrzynka bezpieczników pojazdu awaryjnego
40
79 Jednostka sterująca SAM 40
80 Jednostka sterująca SAM 40
81 Regulator dmuchawy 40
82 Jednostka sterująca napowietrznego panelu sterowania 10
83 Elektroniczna jednostka sterująca stacyjką 7,5
84 Górna jednostka sterująca panelu sterowania 5
85 ATA [EDW]/zabezpieczenie holownicze/jednostka sterująca zabezpieczeniem wnętrza 5
86 Wzmacniacz antenowy FM, AM i CL [ZV]
od 01.06.2016: Wzmacniacz / kompensator antenowy systemu telefonii komórkowej
5
87 Złącze diagnostyczne 10
88 Klaster instrumentów 10
89 Przełącznik świateł zewnętrznych 5
90 Inteligentny czujnik radarowy lewego tylnego zderzaka

Inteligentny czujnik radarowy dla prawego tylnego zderzaka;

5
91 Przełącznik monitora pracy pedału

Przełącznik oświetlenia przestrzeni na nogi

5
92 Jednostka sterująca układu paliwowego 5
93 Elektryczna jednostka sterująca hamulca postojowego 5
94 Jednostka sterująca uzupełniającego systemu przytrzymującego 7,5
95 Rozpoznawanie zajętego przedniego siedzenia pasażera i ACSR
Weight sensing System (WSS)
7,5
96 Silnik wycieraczki tylnej klapy 15
97 Złącze elektryczne telefonu komórkowego 5
98 Jednostka sterująca SAM 5
99 Jednostka sterująca monitora ciśnienia w oponach 5
100 Dotyczy silnika 133: INTERFEJS BEZPOŚREDNIEGO WYBORU 5
101 4MATIC: sterownik napędu na wszystkie koła 10
102 Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicą
Obowiązuje dla pojazdów AMG od 01.09.2015:Jednostka sterująca trybem skrzyni biegów
od 01.06.2016: Przełącznik anteny do telefonu i nagrzewnicy stacjonarnej
5
103 Jednostka sterująca systemem połączeń alarmowych
Moduł komunikacyjny usług telematycznych

Jednostka sterująca HERMES

5
104 Jednostka sterująca interfejsu
multimedialnego Jednostka przyłączeniowa multimediów
5
105 Jednostka sterująca Digital Audio Broadcasting

Jednostka sterująca satelitarnym cyfrowym radiem audio (SDAR)

5
105 Jednostka tunera 7,5
106 Kamera wielofunkcyjna 5
107 Tuner telewizji cyfrowej 5
108 do 31.05.2016: Kamera cofania 5
108 od 01.06.2016: Kamera cofania 7,5
109 Złącze elektryczne gniazda ładowania 20
110 Jednostka sterująca radia COMAND

Jednostka sterująca dźwiękiem silnika

30
Przekaźniki
A Obwód 15 przekaźnik
B Przekaźnik wycieraczki tylnej szyby
C Obwód przekaźnika 15R2
D Podgrzewany przekaźnik tylnej szyby
E Obwód przekaźnika 15R1
F Obwód przekaźnika 30g
G Nieużywany



Przednia skrzynka bezpieczników elektrycznych

Mercedes-Benz GLA X156 (2014-2019) - schematy bezpieczników i przekaźników

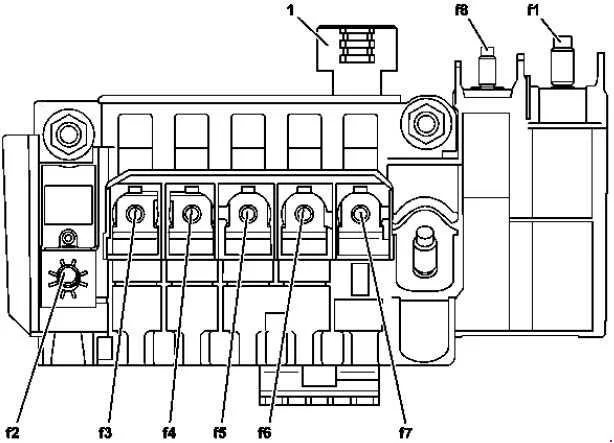

Numer Opis Ampery [A]
1 Alternator 300
2 Skrzynka bezpieczników wnętrza pojazdu 200
2 Dotyczy silnika wysokoprężnego: Wewnętrzna skrzynka bezpieczników pojazdu 250
3 Sterownik elektrycznego wspomagania kierownicy 100
4 Jednostka sterująca SAM 40
5 Silnik wentylatora 80
6 Obowiązuje dla silnika 607: Jednostka sterująca podgrzewaniem paliwa 70
7 Obowiązuje dla silnika 607 (norma emisji EU5): Jednostka sterująca wspomagająca nagrzewnicę regeneracyjną DPF 125
8 Obowiązuje dla silników 607, 651: Stopień wyjściowy jarzenia 100
Przekaźniki
F32kl Przekaźnik odsprzęgający

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
