W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa B W242 i W246 z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Mercedes-Benz Klasa B W246 to trzecia generacja kompaktowego modelu MPV produkowanego przez Mercedes-Benz. Model ten był produkowany od 2011 do 2018 roku. Oto kilka istotnych informacji na temat tego modelu:

  1. Design: Klasa B W246 charakteryzuje się nowoczesnym i dynamicznym wyglądem. Posiada krągłe kształty z dobrze zarysowanymi liniami i proporcjami nadwozia. Wnętrze oferuje przestronność i komfort dla pasażerów.
  2. Silniki: Model ten jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami o różnych pojemnościach i mocach. Silniki są wydajne, zapewniające płynną jazdę i dobrą dynamikę.
  3. Wyposażenie i technologia: Klasa B W246 oferuje bogate wyposażenie i zaawansowane technologie. Można znaleźć takie funkcje jak systemy bezpieczeństwa i asysty kierowcy, systemy multimedialne, klimatyzację, elektryczne sterowanie szyb, podgrzewane fotele i wiele innych.
  4. Przestronność i funkcjonalność: Jako model MPV, Klasa B W246 zapewnia dużą przestrzeń dla pasażerów i bagażu. Możliwość składania tylnych foteli pozwala na elastyczne dostosowanie wnętrza do potrzeb przewozu.
  5. Jakość wykonania i komfort jazdy: Mercedes-Benz znany jest z wysokiej jakości wykonania swoich samochodów, a Klasa B W246 nie jest wyjątkiem. Model ten oferuje dobrą izolację akustyczną, komfortową jazdę i solidne wykonanie.

Mercedes-Benz Klasa B W246 to dobry wybór dla osób poszukujących kompaktowego, funkcjonalnego i wygodnego samochodu z prestiżowym logo Mercedes-Benz.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

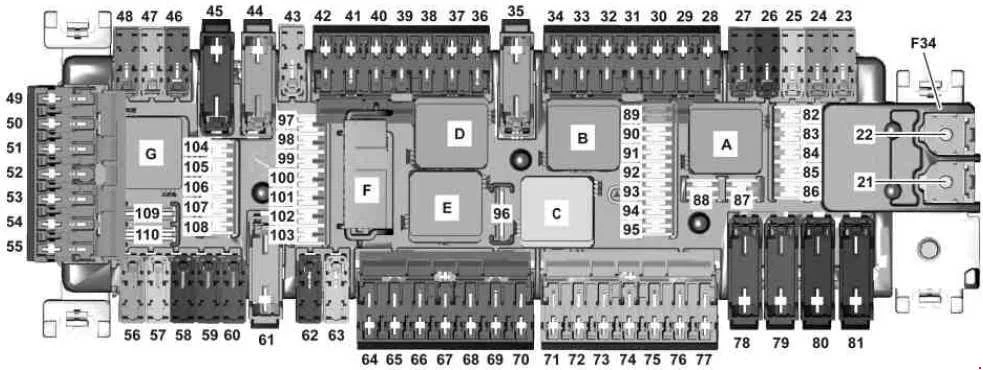

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod podłogą przy fotelu pasażera.

Rozłożyć perforowaną wykładzinę podłogową (1) w kierunku strzałki.
Aby zwolnić pokrywę (3), naciśnij zacisk ustalający (2).
Rozłożyć pokrywę (3) w kierunku strzałki do zaczepu.
Zdejmij pokrywę (3) do przodu.
Schemat rozmieszczenia bezpieczników (4) znajduje się w dolnej prawej części pokrywy (3).

Mercedes-Benz Klasa B W242 i W246 (2012-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
21 Dotyczy silnika wysokoprężnego: Wzmacniacz grzałki PTC 150
22 Dodatkowy przekaźnik akumulatora dla funkcji ECO start/stop 200
23 Jednostka sterująca lewych drzwi przednich 30
24 Sterownik prawych drzwi przednich 30
25 Jednostka sterująca SAM 30
26 ECO start/stop dodatkowa tuleja złącza akumulatora 10
27 Bezpiecznik komory silnika i moduł przekaźnika 30
28 Jednostka sterująca generatora dźwięku wnętrza pojazdu
Napęd elektryczny (W242): Jednostka sterująca zarządzania temperaturą
5
29 do 02.11.2014: Gniazdo przyczepy
od 03.11.2014: Jednostka sterująca rozpoznawania przyczepy
15
30 Jednostka sterująca rozpoznawania przyczepy 5
31 4MATIC: sterownik napędu na wszystkie koła 5
32 Jednostka sterująca modułu rury kolumny kierownicy 5
33 Panel sterowania Audio/COMAND 5
34 Jednostka sterująca i operacyjna ACC 7,5
35 Ogrzewanie tylnej szyby 40
36 Jednostka sterująca fotela kierowcy

Jednostka sterująca regulacji podparcia lędźwiowego fotela kierowcy

7,5
37 Wyświetlacz Audio/COMAND 7,5
38 Jednostka sterująca uzupełniającego systemu przytrzymującego 7,5
39 Jednostka sterująca napowietrznego panelu sterowania 10
40 Dotyczy silnika 651 (norma emisji EU6): Jednostka sterująca układu napędowego 15
40 Napęd elektryczny (W242): Jednostka sterująca układu napędowego 5
41 Moduł sterowania panoramicznym dachem przesuwnym 30
42 Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD ze zmieniarką CD)
Jednostka sterująca COMAND
5
42 Radio (Radio 20, Audio 20 USB) 25
43 Jednostka sterująca systemu parkowania 5
44 Lewy przedni odwracalny zwijacz napięcia awaryjnego 40
45 Prawy przedni odwracalny zwijacz napięcia awaryjnego 40
46 Jednostka sterująca przedniego fotela pasażera

Jednostka sterująca regulacji podparcia lędźwiowego przedniego fotela pasażera

7,5
47 Moduł nawigacyjny 7,5
47 Jednostka sterująca adaptacyjnego systemu tłumienia 25
48 Zapasowy
49 Jednostka sterująca do zestawu Drive do iPhone® 7,5
49 Silnik wentylatora COMAND 5
50 Zapasowy
51 Zapasowy
52 Napęd elektryczny (W242): Silnik siłownika zapadki parkowania 30
53 Zapasowy
54 Zapasowy
55 Moduł komunikacyjny usług telematycznych
Jednostka sterująca KEYLESS-GO
5
56 Jednostka sterująca modułu rury kolumny kierownicy 10
57 Asystent utrzymania pasa ruchu: wielofunkcyjna jednostka sterująca pojazdu specjalnego 30
57 Pojazd specjalny: wielofunkcyjna jednostka sterująca pojazdu specjalnego; 7,5
57 Napęd elektryczny (W242): Obwód silnika siłownika zapadki parkowania 87 przekaźnik (F34kG) 5
58 Skrzynka bezpieczników pojazdu awaryjnego 30
59 Jednostka sterująca fotel pasażera 30
60 Jednostka sterująca fotela kierowcy 30
61 Jednostka sterująca wzmacniacza systemu dźwiękowego 40
62 Obowiązuje dla skrzyni biegów 711: Sterownik elektrycznej blokady kierownicy 20
63 Jednostka sterująca układu paliwowego 25
63 Napęd elektryczny (W242): Jednostka sterująca układu napędowego bramy 5
64 Elektroniczna jednostka sterująca poboru opłat
Dedykowana jednostka sterująca komunikacji krótkiego zasięgu
1
65 Lampka w schowku na rękawiczki 5
66 Skrzynka bezpieczników pojazdu awaryjnego 15
66 Interfejs pojazdu specjalnego przeznaczenia 5
67 Zapasowy
68 Zapasowy
69 Zapasowy
70 Gniazdo tylnej konsoli środkowej 25
71 Gniazdo bagażnika 25
72 Zapalniczka przednia z podświetleniem popielniczki
Gniazdko zasilania we wnętrzu pojazdu
25
73 Elektryczna jednostka sterująca hamulca postojowego 30
74 Elektryczna jednostka sterująca hamulca postojowego 30
75 Jednostka sterująca rozpoznawania przyczepy 20
75 Napęd elektryczny (W242): Jednostka sterująca systemu zarządzania akumulatorem (N82/2) 5
76 Jednostka sterująca rozpoznawania przyczepy (N28/1) 25
76 Napęd elektryczny (W242): Jednostka sterująca zapadką parkowania 5
77 Jednostka sterująca rozpoznawania przyczepy 25
78 Skrzynka bezpieczników pojazdu awaryjnego 40
79 Jednostka sterująca SAM 40
80 Jednostka sterująca SAM 40
81 Regulator dmuchawy 40
82 Jednostka sterująca napowietrznego panelu sterowania 10
83 Elektroniczna jednostka sterująca stacyjką 7,5
84 Górna jednostka sterująca panelu sterowania 5
85 ATA [EDW]/zabezpieczenie holownicze/jednostka sterująca zabezpieczeniem wnętrza 5
86 Wzmacniacz antenowy FM, AM i CL [ZV]
od 01.06.2016: Wzmacniacz / kompensator antenowy systemu telefonii komórkowej
5
87 Złącze diagnostyczne 10
88 Klaster instrumentów 10
89 Przełącznik świateł zewnętrznych 5
90 Inteligentny czujnik radarowy lewego tylnego zderzaka

Inteligentny czujnik radarowy dla prawego tylnego zderzaka;

5
91 Przełącznik monitora pracy pedału

Przełącznik oświetlenia przestrzeni na nogi

Napęd elektryczny (W242): Jednostka sterująca systemu zarządzania akumulatorem

5
92 Jednostka sterująca układu paliwowego
Napęd elektryczny (W242): Jednostka sterująca układu napędowego bramy
5
93 Elektryczna jednostka sterująca hamulca postojowego 5
94 Jednostka sterująca uzupełniającego systemu przytrzymującego 7,5
95 Rozpoznawanie zajętości przedniego siedzenia pasażera i jednostka sterująca ACSR
Weight sensing System (WSS)
7,5
96 Silnik wycieraczki tylnej klapy 15
97 Złącze elektryczne telefonu komórkowego 5
98 Jednostka sterująca SAM 5
99 Jednostka sterująca monitora ciśnienia w oponach 5
100 Dotyczy silnika 133: INTERFEJS BEZPOŚREDNIEGO WYBORU 5
101 4MATIC: sterownik napędu na wszystkie koła 10
102 Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicy

Napęd elektryczny (W242): Jednostka sterująca układu napędowego

Obowiązuje dla pojazdów AMG od 01.09.2015: Jednostka sterująca trybem transmisji

od 01.06.2016: Przełącznik antenowy do telefonu i grzejnika stacjonarnego

5
103 Jednostka sterująca systemem połączeń alarmowych
Moduł komunikacyjny usług telematycznych

Jednostka sterująca HERMES

5
104 Jednostka sterująca interfejsu multimedialnego

Jednostka przyłączeniowa multimediów

5
105 Jednostka sterująca Digital Audio Broadcasting

Jednostka sterująca satelitarnym cyfrowym radiem audio (SDAR)

5
105 Jednostka tunera 7,5
106 Kamera wielofunkcyjna 5
107 Tuner telewizji cyfrowej 5
108 do 31.05.2016: Kamera cofania 5
108 od 01.06.2016: Kamera cofania 7,5
109 Złącze elektryczne gniazda ładowania 20
110 Jednostka sterująca radia COMAND

Jednostka sterująca dźwiękiem silnika

30
Przekaźniki
A Obwód 15 przekaźnik
B Przekaźnik wycieraczki tylnej szyby
C Obwód przekaźnika 15R2
D Podgrzewany przekaźnik tylnej szyby
E Obwód przekaźnika 15R1
F Obwód przekaźnika 30g
G Napęd elektryczny (W242): Obwód silnika siłownika zapadki parkowania 87 przekaźnik

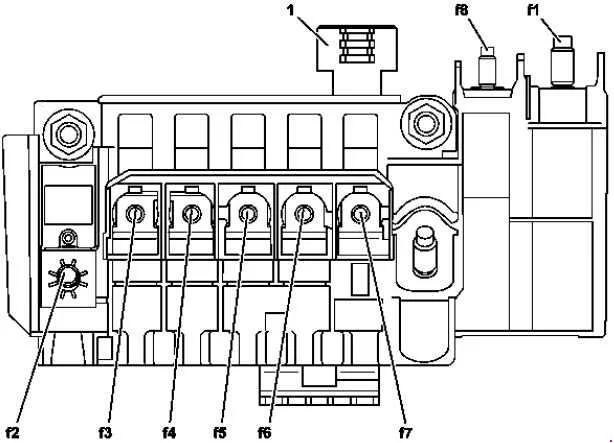

Przednia skrzynka bezpieczników elektrycznych

Mercedes-Benz Klasa B W242 i W246 (2012-2018) - schematy bezpieczników i przekaźników

Mercedes-Benz Klasa B W242 i W246 (2012-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Alternator 300
1 Napęd elektryczny (W242): Jednostka sterująca przetwornika DC/DC 400
2 Skrzynka bezpieczników wnętrza pojazdu 200 (benzyna)
250 (diesel)
3 Sterownik elektrycznego wspomagania kierownicy 100
4 Jednostka sterująca SAM 40
5 Silnik wentylatora 80
6 Obowiązuje dla silnika 607: Jednostka sterująca podgrzewaniem paliwa 70
7 Obowiązuje dla silnika 607 (norma emisji EU5): Jednostka sterująca wspomagająca nagrzewnicę regeneracyjną DPF 125
8 Obowiązuje dla silników 607, 651: Stopień wyjściowy jarzenia 100
Przekaźnik
F32kl Przekaźnik odsprzęgający

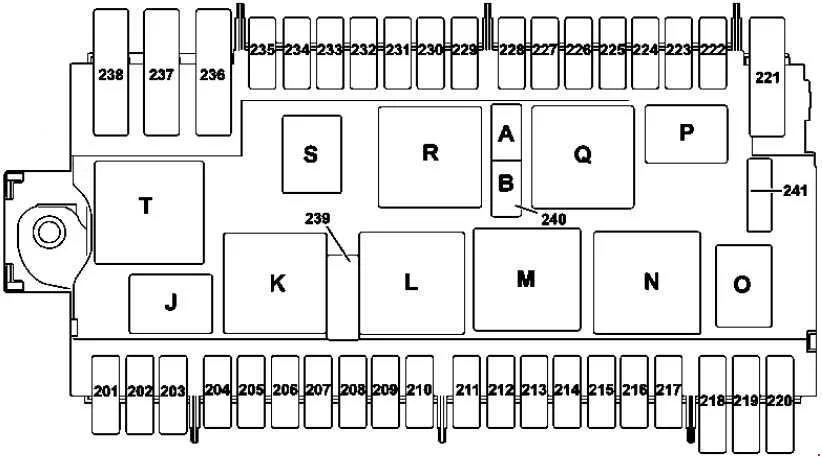

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz Klasa B W242 i W246 (2012-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
201 Syrena alarmowa 5
202 Stacjonarna jednostka sterująca nagrzewnicą 20
202 Napęd elektryczny (W242): Obwód 87 jednostki sterującej zapadki parkowania 5
203 Reflektor LED: Prawa przednia lampa zespolona 15
203 Napęd elektryczny (W242): Jednostka sterująca układu napędowego 5
204 Elektroniczna jednostka sterująca programu stabilności 25
205 Lewy klakson fanfary

Prawy klakson fanfary

15
206 Obowiązuje dla silnika 651: Jednostka sterująca CDI
Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego
Napęd elektryczny (W242): Przekaźnik pompy próżniowej wspomagającej hamowanie Przekaźnik obwodu 87M
5
207 Dotyczy silnika wysokoprężnego: Przekaźnik obwodu 87M
Napęd elektryczny (W242): Wysokonapięciowy zawór odcinający chłodzenie akumulatora Jednostka sterująca zapadki parkowania
5
208 Obowiązuje dla silnika 133, 607: Przekaźnik obwodu 87 7,5
208 Napęd elektryczny (W242): Silnik wentylatora 5
209 Reflektor LED: lewa przednia jednostka lampy 15
209 Napęd elektryczny (W242): Zapasowy
210 Podgrzewany przekaźnik szyby przedniej 5
210 od 03.11.2014 z wyjątkiem (wersja Kanada): Rozrusznik przedni przekaźnik 5
211 Napęd na gaz ziemny (W242): jednostka sterująca CNG 7,5
211 Napęd elektryczny (W242): Pompa obiegowa obiegu grzewczego 15
212 Obowiązuje dla silników 133, 270: Tuleja złącza, obwód 87M3

Obowiązuje dla silnika 651:
Element grzejny przewodu odpowietrzającego

Element grzejny termostatu płynu chłodzącego

Zawór przełączający obejściowy chłodnicy recyrkulacji spalin

Obowiązuje dla silnika 607 (norma emisji EU5):
Czujnik tlenu przed katalizatorem
Pozycjoner ciśnienia doładowania

Obowiązuje dla silnika 607 (norma emisji EU6): Czujnik tlenu przed katalizatorem

Obowiązuje dla silnika 607: Jednostka sterująca CDI

Napęd elektryczny (W242): Napęd elektryczny i pompa płynu chłodzącego ładowarki

15
213 Obowiązuje dla silników 133, 270, 651: Tuleja złącza, obwód 87 M2e

Obowiązuje dla silnika 607 (norma emisji EU5):
Wałek rozrządu

Czujnik Halla
Jednostka sterująca CDI
Zawór regulacji ilości

Obowiązuje dla silnika 607 (norma emisji EU6):
Czujnik tlenu za katalizatorem jednostki sterującej CDI

Napęd elektryczny (W242): Pompa płynu chłodzącego układu chłodzenia akumulatora 1

15
214 Obowiązuje dla silników 133, 270, 651: Tuleja złącza, obwód 87 M4e 10
214 Napęd elektryczny (W242): Pompa płynu chłodzącego układu chłodzenia akumulatora 2 15
215 Dotyczy silnika benzynowego:
Cewka zapłonowa cylindra 1

Cewka zapłonowa cylindra 2

Cewka zapłonowa cylindra 3

Cewka zapłonowa cylindra 3

Cewka zapłonowa cylindra 4

Dotyczy silnika 651:

Zawór kontroli ilości

Obowiązuje dla silnika 607:
Jednostka sterująca CDI
Pozycjoner ciśnienia doładowania
Zawór regulacji ilości

20
215 Napęd elektryczny (W242):
Jednostka sterująca zarządzania temperaturą

Jednostka sterująca układu napędowego bramy

Napęd elektryczny (W242) od 03.11.2014:

Rozdzielacz mocy wysokiego napięcia

5
216 Dotyczy silnika benzynowego: jednostka sterująca ME-SFI

Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego

5
217 Obowiązuje z skrzynią biegów 724: Dwusprzęgłowa skrzynia biegów w pełni zintegrowana jednostka sterująca skrzynią biegów 25
218 Elektroniczna jednostka sterująca programu stabilności 5
219 Napęd elektryczny (W242): Jednostka sterująca zapadką parkowania 5
220 Pompa obiegowa chłodziwa do skrzyni biegów 10
221 Napęd elektryczny (W242): Pompa próżniowa 40
222 Napęd elektryczny (W242): Elektryczna sprężarka czynnika chłodniczego 7,5
223 Zapasowy
224 Sterownik elektryczny DISTRONIC

Sterownik COLLISION PREVENTION ASSIST

7,5
225 Napęd elektryczny (W242): Jednostka sterująca układu napędowego 5
226 Napęd na gaz ziemny (W242): jednostka sterująca CNG
Napęd elektryczny (W242):jednostka sterująca ładowarki

Jednostka sterująca elektroniki mocy

5
227 Napęd elektryczny (W242): Jednostka sterująca elektroniki mocy 5
228 Napęd elektryczny (W242): Generator dźwięku pojazdu elektrycznego 5
229 Lewa lampa przednia 5
230 Elektroniczna jednostka sterująca programu stabilności 5
231 Prawa lampa przednia 5
232 Jednostka sterująca reflektorów 15
233 Zapasowy
234 Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego 5
234 Napęd elektryczny (W242): Dystrybutor mocy wysokiego napięcia 10
235 Obowiązuje dla silnika 607: Silnik wentylatora, Siłownik żaluzji chłodnicy 7,5
235 Obowiązuje dla silnika 133: pompa obiegowa chłodnicy powietrza doładowującego, pompa obiegowa chłodnicy powietrza doładowującego 7,5
236 Jednostka sterująca SAM 40
237 Elektroniczna jednostka sterująca programu stabilności 40
238 Podgrzewana szyba przednia 50
239 Prędkość wycieraczek 1/2 przekaźnika 30
240A Przekaźnik obwodu rozrusznika 50 25
240A Napęd elektryczny (W242): Jednostka sterująca układu napędowego 7,5
240B Przekaźnik obwodu 15 (nie zatrzaśnięty) 25
241 Napęd elektryczny (W242): Wysokonapięciowa grzałka PTC 7,5
Przekaźniki
J Przekaźnik klaksonu fanfary
K Prędkość wycieraczek 1/2 przekaźnika
L Przekaźnik włączania/wyłączania wycieraczek przedniej szyby
M Przekaźnik obwodu rozrusznika 50
Napęd elektryczny (W242): Przekaźnik obwodu 87C
N Przekaźnik obwodu87M
0 ECO start/stop: przekaźnik pompy obiegowej chłodziwa skrzyni biegów
Napęd elektryczny (W242): Obwód 87 jednostki sterującej zapadki parkowania
P Przekaźnik rezerwowy (F58kP)
Q Przekaźnik obwodu 15 (nie zatrzaśnięty)
Napęd elektryczny (W242):Przekaźnik zasilania pompy próżniowej układu wspomagania hamulców (F58kQ)
R Obwód 15 przekaźnik
S Obwód 87 przekaźnik
T Podgrzewany przekaźnik szyby przedniej

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
