Mercedes-Benz GLA X157 (2020-2023) – schematy bezpieczników i przekaźników

Rocznik 2020-2023
Zaktualizowano 16.05.2023
Mercedes-Benz GLA X157 (2020-2023) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz GLA X157 z lat: 2020, 2021, 2022, 2023.

Mercedes-Benz GLA X157 to druga generacja kompaktowego crossovera GLA, produkowana od 2019 roku. Oto kilka istotnych informacji o tym modelu:

  1. Design: GLA X157 wyróżnia się nowoczesnym i dynamicznym wyglądem, który nawiązuje do linii stylistycznych innych modeli marki Mercedes-Benz. Posiada smukłe proporcje, muskularne nadkola i charakterystyczne reflektory LED.
  2. Silniki: GLA X157 oferuje różnorodne jednostki napędowe, w tym benzynowe i wysokoprężne silniki, zapewniające zarówno oszczędność paliwa, jak i dynamiczną jazdę. Istnieje również wersja AMG z jeszcze większą mocą.
  3. Wyposażenie i technologia: Mercedes-Benz GLA X157 oferuje bogate wyposażenie i zaawansowane technologie. Można znaleźć takie funkcje jak systemy bezpieczeństwa i asysty kierowcy, systemy multimedialne z dużym ekranem dotykowym, inteligentny system nawigacji, systemy audio wysokiej jakości, a także systemy komunikacji i integracji z telefonem.
  4. Przestronność i komfort: Pomimo swojego kompaktowego rozmiaru, GLA X157 zapewnia przestronne wnętrze dla pasażerów i elastyczną przestrzeń bagażową. Tapicerki wykonane są z wysokiej jakości materiałów, a wygodne fotele zapewniają komfort podczas dłuższych podróży.
  5. Jazda i dynamiczność: GLA X157 oferuje pewne i precyzyjne prowadzenie, a jednocześnie zapewnia komfortową jazdę. Dostępne są różne tryby jazdy, które umożliwiają dostosowanie charakteru samochodu do preferencji kierowcy.

Mercedes-Benz GLA X157 to atrakcyjna propozycja dla osób poszukujących kompaktowego crossovera z eleganckim stylem, zaawansowanymi technologiami i dynamiczną jazdą. Jest to samochód, który łączy w sobie funkcjonalność i luksus charakterystyczny dla marki Mercedes-Benz.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

W przypadku amperażu, należy posiłkować się grafikami!

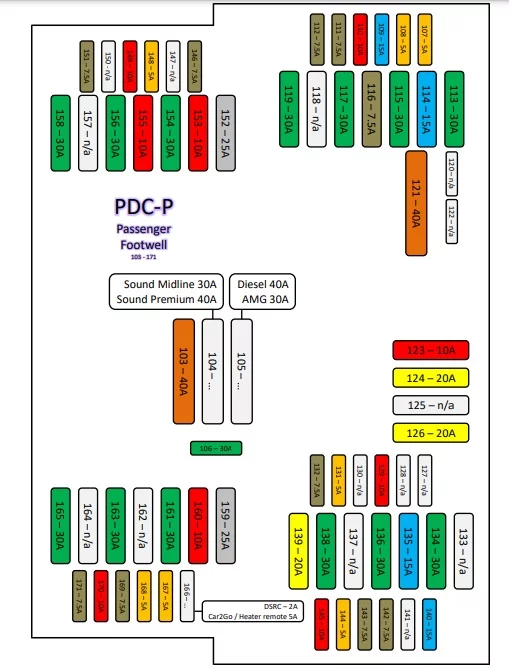

Miejsce na nogi pasażera

Mercedes-Benz GLA X157 (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis
101
102 Hybryda
103 System ogrzewania i klimatyzacji
104 Radio
105 Napęd na 4 koła, AMG;

Silnik Diesel.
106 Centralny zamek
107 Distronic;

FCW.
108 System wzywania pomocy
109 MBUX;

Nawigacja;

Kierownica.
110 Diagnostyka
111 Klaster instrumentów
112 Pasy bezpieczeństwa;

Poduszki powietrzne.
113 Przesuwany dach
114 Regulacja przepustnicy
115 Pasy bezpieczeństwa;

Poduszki powietrzne.
116 Fotel kierowcy;

Fotel pasażera.
117 Środkowa konsola lub gniazdo 115/230V
118
119 Pasy bezpieczeństwa;

Poduszki powietrzne.
120
121 Ogrzewanie tylnej szyby
122
123 Gniazdo zasilania;

USB.
124 Zapalniczka;

Przednie gniazdo zasilania.
125 Gniazdo zasilania;

USB.
126 Gniazdo zasilania, bagażnik
127
128
129 Alarm
130
131 Radio
132 Elektroniczna blokada zapłonu;

Blokada kierownicy.
133
134 Napęd na 4 koła, AMG.
135 Silnik Diesel
136 Fotel kierowcy;

Fotel pasażera
137
138 Fotel kierowcy;

Fotel pasażera
139 Napęd na 4 koła, AMG.
140 Moduł kontroli pod sufitem
141
142 Obrotowy włącznik światła
143 System ogrzewania i klimatyzacji;

Panel sterowania.
144 Panel sterowania;

MBUX;

Nawigacja;

Kierownica.
145 MBUX;

Nawigacja;

Kierownica.
146 MBUX;

Nawigacja;

Kierownica.
147
148 MBUX;

Nawigacja;

Kierownica.
149 Napęd na 4 koła, AMG.
150
151 Hybryda
152 Klaster instrumentów;

MBUX;

Nawigacja;

Kierownica;

Radio.
153 Hybryda
154 Funkcje drzwi
155 Hybryda
156 Funkcje drzwi
157
158 CBC;

SAM;

Oświetlenie zewnętrzne;

Światła awaryjne.
159 Pompa paliwa
160 Elektroniczna blokada zapłonu;

Blokada kierownicy.
161 Funkcje drzwi
162
163 Funkcje drzwi
164
165 CBC;

SAM;

Oświetlenie zewnętrzne;

Światła awaryjne.
166 System ogrzewania i klimatyzacji;

ETC;

Czytnik kart DSRC (Japonia).
167 Centralny zamek;

Monitorowanie ciśnienia w oponach (TPMS).
168 MBUX;

Nawigacja;

Kierownica.
169 Distronic;

FCW;

Oświetlenie zewnętrzne;

Światła awaryjne;

MBUX;

Nawigacja;

Kierownica.
170 Zapalniczka;

Przednie gniazdo zasilania;

MBUX;

Nawigacja;

Kierownica.
171 System Parktronic

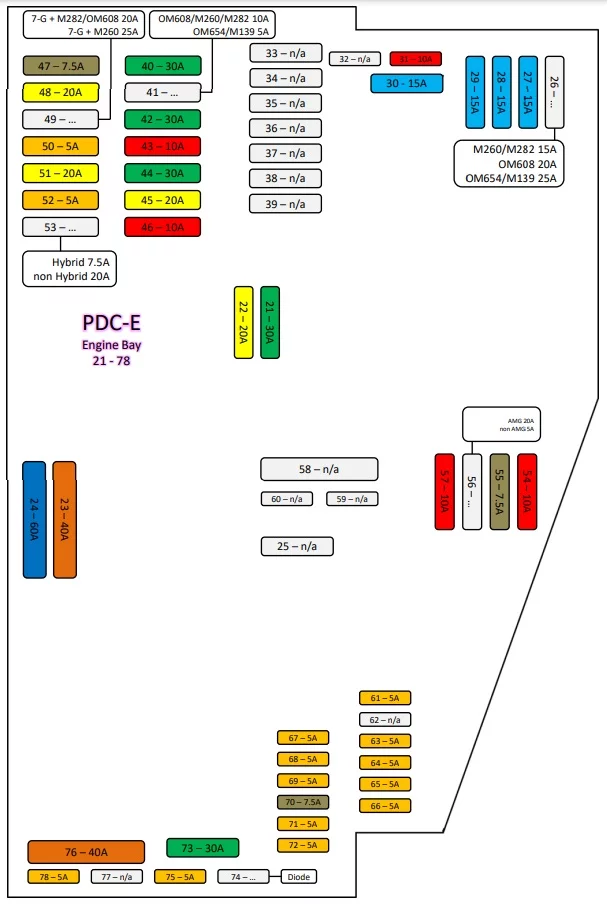

Komora silnika

Mercedes-Benz GLA X157 (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 CBC;

SAM;

Reflektory.
22 Reflektory
23 ESP;

Hamulec postojowy.
24 ESP;

Hamulec postojowy.
25
26 Elektronika silnika
27 Diagnostyka;

Elektronika silnika.
28 Elektronika silnika
29 Silnik Diesel;

Elektronika silnika.
30 Hybryda;

Elektronika silnika.
31 Hybryda;

Elektronika silnika.
32
33
34
35
36
37
38
39
40 CBC;

SAM;

Reflektory.
41 Elektronika silnika
42 CBC;

SAM;

Klakson.
43 Automatyczna skrzynia biegów;

Elektronika silnika.
44
45 Automatyczna skrzynia biegów
46 Hybryda
47 Distronic;

FCW.
48 Reflektory
49 Automatyczna skrzynia biegów
50 Hybryda
51 Automatyczna skrzynia biegów
52 System ogrzewania i klimatyzacji
53 Hybryda
54 Elektronika silnika
55 Elektronika silnika
56 Elektronika silnika
57 Automatyczna skrzynia biegów;

Hybryda;

Silnik Diesel.
58
59
60 Napęd na 4 koła, AMG
61 Hybryda
62
62
63 CBC;

SAM;

Hybryda.
64 Reflektory
65 Szkoła jazdy
66 Hybryda
67 Silnik Diesel
68 CBC;

SAM.
69 Elektronika silnika
70 Distronic;

FCW.
71 Elektronika silnika
72 ESP;

Hamulec postojowy.
73 Rozrusznik
74 Rozrusznik
75 Rozrusznik
76 Hybryda
77
78 ESP;

Hamulec postojowy;

Hybryda.

Bagażnik

Mercedes-Benz GLA X157 (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis
201 Pojazdy specjalne.
202 Hak holowniczy
203
204
205 Taxi;

Pojazdy uprzywilejowane.
206
207 Taxi;

Pojazdy uprzywilejowane.
208 Hak holowniczy
209 Hak holowniczy
210 Hak holowniczy
211 Hak holowniczy
212
213
214
215

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
