W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Citan W415 z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Mercedes-Benz Citan W415 to model małego samochodu dostawczego, który został wprowadzony na rynek w 2012 roku. Oto kilka informacji na temat tego modelu:
Mercedes-Benz Citan W415 to wszechstronny i efektywny samochód dostawczy, który oferuje wygodę, niezawodność i nowoczesne rozwiązania. Dzięki swojej elastyczności i funkcjonalności, jest idealnym wyborem dla przedsiębiorców i profesjonalistów, którzy potrzebują niezawodnego i praktycznego pojazdu do codziennych zadań biznesowych.

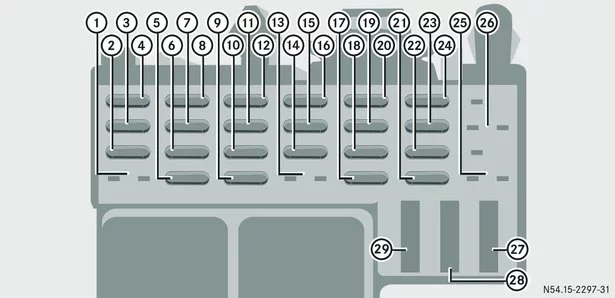

Skrzynka bezpieczników deski rozdzielczej
Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za pokrywą.
| Numer | Opis | Ampery [A] | Kod koloru |
|---|---|---|---|
| 1 | Zapasowe gniazdo sprzęgu przyczepy | 10 | – |
| 2 | Gniazda do akcesoriów przednich, zapalniczki | 10 | Czerwony |
| 3 | Siedzenie, przekaźnik światła hamowania ESP, przekaźnik zasilania producenta nadwozia, panel sterowania ogrzewaniem/wentylacją, wyświetlacz, radio | 15 | Niebieski |
| 4 | Gniazda do tylnych akcesoriów | 10 | Czerwony |
| 5 | Panel przyrządów | 5 | Jasnobrązowy |
| 6 | Zamek od drzwi | 30 | Zielony |
| 7 | Światła awaryjne, tylne światło przeciwmgielne | 20 | Żółty |
| 8 | Podgrzewane lusterka zewnętrzne | 10 | Czerwony |
| 9 | Przekaźnik zasilania producenta nadwozia | 10 | Czerwony |
| 10 | Wyświetlacz radia | 15 | Niebieski |
| 11 | Wyłącznik świateł hamowania, przekaźnik elektrycznego lusterka zewnętrznego, bezprzewodowy monitor ciśnienia w oponach, czujnik deszczu i światła, dostawa producenta nadwozia, przekaźnik układu klimatyzacji, przekaźnik wspomagania kierownicy Oświetlenie wewnętrzne | 10 | Czerwony |
| 12 | Blokada zapłonu | 5 | Jasnobrązowy |
| 13 | – | 5 | Jasnobrązowy |
| 14 | Elektryczne szyby z blokadami zabezpieczającymi przed dziećmi, przedni przekaźnik podnośnika szyb, tylny przekaźnik podnośnika szyb, jednostka sterująca CAREG | 5 | Jasnobrązowy |
| 15 | ABS, ESP | 10 | Czerwony |
| 16 | Światło hamowania, przekaźnik światła hamowania | 10 | Czerwony |
| 17 | Pompa układu spryskiwacza szyby przedniej/tylnej | 20 | Żółty |
| 18 | Transponder, UCH | 5 | Jasnobrązowy |
| 19 | Tylne szyby elektryczne | 30 | Zielony |
| 20 | Ogrzewanie siedzeń, dostawa producenta nadwozia, TCU | 15 | Niebieski |
| 21 | Klakson, połączenie diagnostyczne | 15 | Niebieski |
| 22 | Spryskiwacz tylnej szyby | 15 | Niebieski |
| 23 | Dmuchawa grzewcza | 20 (klimatyzacja) 30 (ogrzewanie) |
Żółty (klimatyzacja) Zielony (ogrzewanie) |
| 24 | Dmuchawa klimatyzacyjna | 20 | Żółty |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | Elektryczne szyby przednie | 40 | Pomarańczowy |
| 28 | Elektryczne lusterka zewnętrzne | 5 | Żółty |
| 29 | Ogrzewanie tylnej szyby | 30 | Zielony |

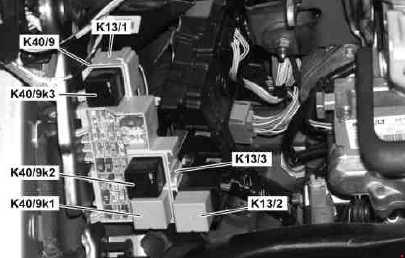

Przekaźniki w skrzynce bezpieczników na desce rozdzielczej
| Numer | Przekaźnik |
|---|---|
| K13/1 | Podgrzewany przekaźnik tylnej szyby |
| K13/2 | Przekaźnik przełącznika przedniego okna zasilania |
| K13/3 | Przekaźnik przełącznika tylnego okna zasilania |
| K40/9k1 | Przekaźnik dodatkowej grzałki 1 |
| K40/9k2 | Przekaźnik dodatkowej grzałki 2 |
| K40/9k3 | Obwód przekaźnika 15R |

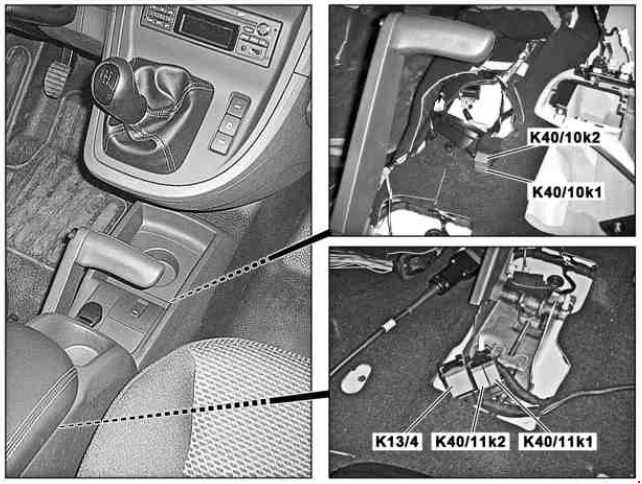

Inne przekaźniki wewnętrzne
| Numer | Przekaźnik |
|---|---|
| K13/4 | Przekaźnik zabezpieczający przed przytrzaśnięciem |
| K40/10k1 | Obwód 61 przekaźnik |
| K40/10k2 | Obwód przekaźnika 15R |
| K40/11k1 | Przekaźnik zasilania fotela |
| K40/11k2 | Przekaźnik lampy stopu |

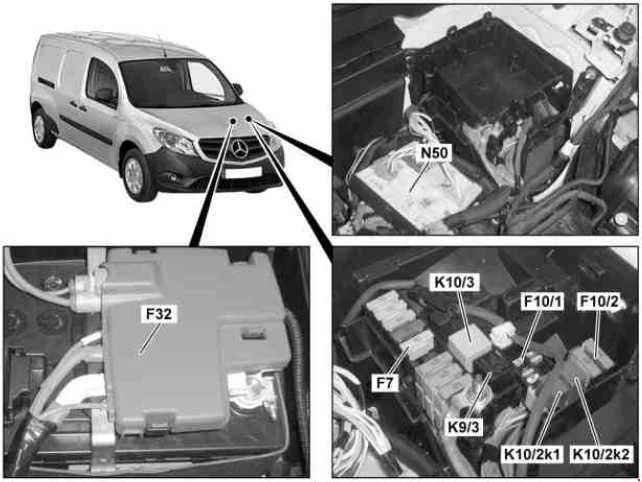

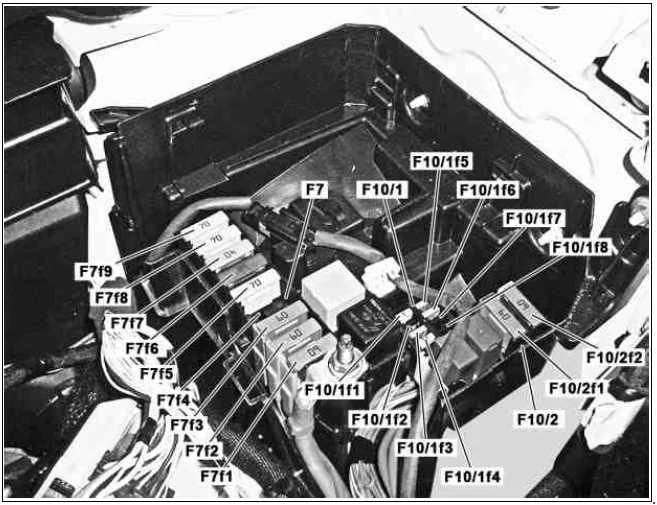

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie), pod pokrywą.
| Numer | Opis | Ampery [A] |
|---|---|---|
| F7f1 | Obowiązuje dla silnika 607: Moduł grzewczy do wstępnego podgrzewania płynu chłodzącego | 60 |
| F7f2 | Obowiązuje dla silnika 607: Moduł grzewczy do wstępnego podgrzewania płynu chłodzącego | 60 |
| F7f3 | Obowiązuje dla silnika 607: Stopień wyjściowy żarzenia, dwusprzęgłowa skrzynia biegów | 60 |
| F7f4 | Zapasowy | – |
| F7f5 | Obwód 30 bezpiecznik zasilania przekaźnik zasilania producenta nadwozia, radio, wyświetlacz, klakson, złącze diagnostyczne, przełącznik świateł hamowania, przekaźnik elektrycznego lusterka zewnętrznego, monitorowanie ciśnienia w oponach, ESP, wskaźnik Run Flat (bezprzewodowy), czujnik deszczu/światła, dostawa producenta nadwozia, Przekaźnik układu klimatyzacji, przekaźnik wspomagania kierownicy, oświetlenie wnętrza | 70 |
| F7f6 | ESP | 50 |
| F7f7 | Obowiązuje dla silnika 607: Przekaźnik dodatkowej grzałki 1 | 40 |
| F7f8 | Bezpiecznik zasilania obwodu 30 Przekaźnik ogrzewania tylnej szyby, zaczep przyczepy, bezpiecznik wewnętrzny pojazdu i moduł przekaźnika 2 prefuse, przekaźnik przełącznika przednich szyb (do 05/14), przekaźnik silnika lewych przednich drzwi (od 06/14) | 70 |
| F7f9 | Obowiązuje dla silnika 607: Przekaźnik dodatkowej grzałki 2 | 70 |
| F1O/1f1 | Moduł bezpieczników i przekaźników (SRM) | 5 |
| F10/1f2 | Czujnik baterii | 5 |
| F10/1f3 | przekaźnik elementu grzejnego do wstępnego podgrzewania paliwa | 25 |
| F10/1f4 | Przekaźnik zasilania pompy paliwa | 20 |
| F10/1f5 | Obowiązuje do 05/14: Jednostka sterująca CDI (obwód 87), jednostka sterująca ME-SFI [ME] (obwód 87), przekaźnik pompy paliwa (silnik 607) | 15 |
| F10/1f6 | Czujnik kondensacji filtra paliwa (silnik 607 do 05/14) Obowiązuje od 06/14: Jednostka sterująca CDI (obwód 87), jednostka sterująca ME-SFI [ME] (obwód 87), przekaźnik pompy paliwa (silnik 607) |
15 |
| F10/1f7 | Zapasowy | – |
| F10/1f8 | Zapasowy | – |
| F10/2f1 | Zasilanie jednostki sterującej modułu bezpiecznikowego i przekaźnikowego (SRM) | 60 |
| F10/2f2 | Zasilanie jednostki sterującej modułu bezpiecznikowego i przekaźnikowego (SRM) | 60 |
| Przekaźnik | ||
| R1 | Przekaźnik jednostki sterującej silnika (do 05/14) | |
| R2 | Przekaźnik silnika wentylatora elektrycznego, stopień 2 | |
| R3 | Przekaźnik pompy paliwa | |
| R4 | Przekaźnik lampki podgrzewania paliwa/lampy rezerwowej |

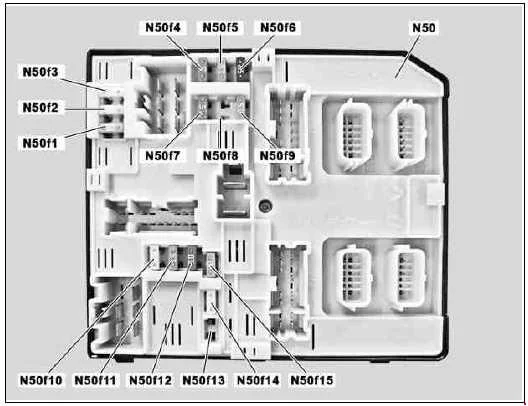

Jednostka sterująca modułu bezpieczników i przekaźników (SRM)
| Numer | Opis | Ampery [A] |
|---|---|---|
| N50f1 | Wycieraczka przedniej szyby | 30 |
| N50f2 | ESP | 25 |
| N50f3 | Zapasowy | – |
| N50f4 | Elektryczne wspomaganie kierownicy | 5 |
| N50f5 | Obwód 15 przekaźnik | 15 |
| N50f6 | Poduszka powietrzna, zwijacz napięcia awaryjnego | 7,5 |
| N50f7 | Zapasowy | – |
| N50f8 | Zapasowy | – |
| N50f9 | Kontrola klimatu | 15 |
| N50f10 | Przekaźnik funkcji silnika, obwód 87 | 25 |
| N50f11 | Przekaźnik funkcji silnika, obwód 87 | 15 |
| N50f12 | Lampa zapasowa, przekaźnik elementu grzejnego do wstępnego podgrzewania paliwa | 10 |
| N50f13 | Jednostka sterująca CDI (obwód 15), jednostka sterująca ME-SFI [ME] (obwód 15) | 5 |
| N50f14 | Zapasowy | – |
| N50f15 | Rozrusznik | 30 |

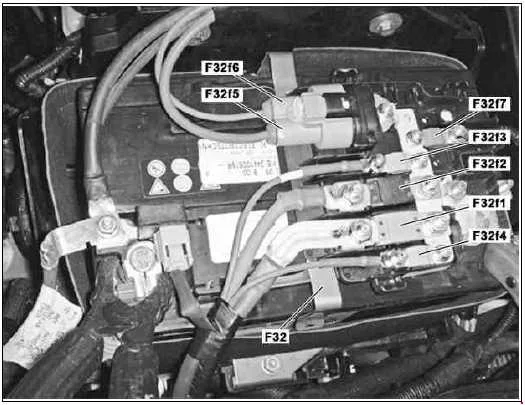

Przednia skrzynka bezpieczników wstępnych
| Numer | Opis | Ampery [A] |
|---|---|---|
| F32f1 | Blok bezpieczników komory silnika 2 | 250 |
| F32f2 | Rozrusznik | 500 |
| F32f3 | Zasilanie bloku bezpieczników w komorze silnika 1, przekaźnik jednostki sterującej silnika (K10/3, bis 05/14), przekaźnik funkcji silnika (N50k8, od 06/14) | 40 |
| F32f4 | Przekaźnik silnika wentylatora silnika spalinowego wewnętrznego (N50k3) | 40 |
| F32f5 | Elektryczne wspomaganie kierownicy | 70 |
| F32f6 | Zasilanie bezpieczników i modułów przekaźnikowych | 40 |
| F32f7 | Zasilanie bloku bezpieczników w komorze silnika 1 | 30 |
