Mercedes-Benz Klasa A W169 (2005-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa A W169 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Mercedes-Benz Klasa A W169 to druga generacja kompaktowego samochodu osobowego z serii Klasa A marki Mercedes-Benz. Model ten był produkowany w latach 2004-2012 i przeszedł wiele istotnych zmian […]

05/16/2023
Czas czytania: 6 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa A W169 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Mercedes-Benz Klasa A W169 to druga generacja kompaktowego samochodu osobowego z serii Klasa A marki Mercedes-Benz. Model ten był produkowany w latach 2004-2012 i przeszedł wiele istotnych zmian w porównaniu do poprzedniej generacji, zarówno pod względem designu, technologii jak i osiągów.

Mercedes-Benz Klasa A W169 wyróżniał się nowoczesnym i bardziej dynamicznym wyglądem z agresywnie stylizowanym przodem, muskularnymi błotnikami i smukłymi reflektorami. Charakterystyczne linie nadwozia nadawały mu sportowy i dynamiczny wygląd, czyniąc go bardziej atrakcyjnym dla młodszych kierowców.

Wnętrze Klasa A W169 było przestronne i oferowało wysoką jakość wykończenia. Kokpit został zaprojektowany w sposób ergonomiczny, a materiały użyte do wykończenia były dobrze dobrane. Zastosowano także nowoczesne technologie, takie jak system multimedialny i systemy wspomagające kierowcę.

Klasa A W169 była dostępna w różnych wariantach silnikowych, obejmujących zarówno jednostki benzynowe, jak i wysokoprężne. Moc silników wahała się od około 95 KM do 193 KM, co zapewniało zarówno ekonomiczną jazdę miejską, jak i sportowe osiągi na otwartych drogach.

W zakresie bezpieczeństwa, Klasa A W169 była wyposażona w wiele zaawansowanych systemów. Wśród nich warto wymienić system ESP (elektroniczny program stabilizacji), systemy wspomagające hamowanie oraz liczne poduszki powietrzne, które zapewniały wysoki poziom ochrony dla pasażerów.

Mercedes-Benz Klasa A W169 przyciągał uwagę nie tylko swoim nowoczesnym designem, ale także wygodą podróżowania i solidnością wykonania. Dzięki swoim kompaktowym wymiarom i dobrze zestrojonej zawieszeniu, samochód zapewniał dobrą manewrowość w mieście i komfortową jazdę na dłuższych trasach.

Podsumowując, Mercedes-Benz Klasa A W169 był drugą generacją kompaktowego samochodu z serii Klasa A. Oferował on nowoczesny design, przestronne wnętrze, zaawansowane technologie i wysoki poziom bezpieczeństwa. Dzięki różnym wariantom silnikowym i opcjom wyposażenia, samochód był atrakcyjnym wyborem zarówno dla osób poszukujących ekonomicznego kompaktowego auta, jak i dla tych, którzy cenią sportowe osiągi i dynamiczną jazdę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

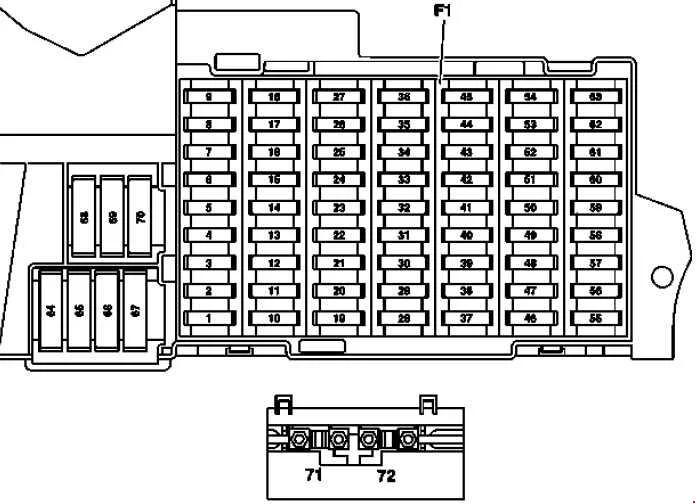

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod podłogą w pobliżu siedzenia pasażera lub w pobliżu siedzenia  kierowcy. Zdejmij panel podłogowy, pokrywę i izolację akustyczną.

Mercedes-Benz Klasa A W169 (2005-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wyłącznik światła 10
1 Obowiązuje dla kodu (U62) Pakiet oświetlenia i wizji: Wyłącznik światła stop 5
2 Podgrzewana tylna szyba 25
3 Jednostka sterująca zestawu wskaźników
EIS [EZS]
7,5
4 Sterownik EIS [EZS]

Sterownik elektrycznej blokady kierownicy

15
5 Obowiązuje bez kodu (580) Klimatyzacja automatyczna i bez kodu (581) Klimatyzacja automatyczna Komfort: jednostka sterująca i obsługi OGRZEWANIA

Obowiązuje dla kodu (580) Klimatyzacja automatyczna: jednostka sterująca i sterująca AAC [KLA]

Obowiązuje dla kodu (581) komfortowa klimatyzacja automatyczna: Jednostka sterująca i sterująca Comfort AAC [KLA]

7,5
6 Lewy klakson fanfary

Prawy klakson fanfary

15
7 Przekaźnik pompy paliwa 25
7 Obowiązuje dla modelu 169.090: Jednostka sterująca przetwornika DC/DC 5
8 Jednostka sterująca napowietrznego panelu sterowania 25
9 Jednostka sterująca ESP i BAS 40
10 Regulator dmuchawy/złącze wiązki przewodów wewnętrznych 40
11 Obowiązuje dla silnika 266: Przekaźnik obwodu 87, silnik 30
11 Obowiązuje dla silnika 640: Przekaźnik obwodu 87, silnik 40
12 Moduł kolumny kierownicy

Wielofunkcyjna kierownica

5
13 Jednostka sterująca lewych drzwi przednich 25
14 Sterownik prawych drzwi przednich 25
15 Jednostka sterująca ESP i BAS 25
16 Złącze łącza danych
Jednostka sterująca PTS
10
17 Obrotowy włącznik światła 5
18 Obowiązuje dla skrzyni biegów 711, 716:
Przełącznik świateł awaryjnych

Obowiązuje dla modelu 169.090:
Jednostka sterująca sprężarki klimatyzacji BKGN

Jednostka sterująca monitorowania energii

Jednostka sterująca pompy próżniowej 1

Jednostka sterująca pompy próżniowej 2

7,5
19 Mikromechaniczny czujnik prędkości obrotu AY pickup 5
20 Jednostka sterująca systemów przytrzymujących 7,5
21 Przekaźnik rozrusznika 30
22 Klaster instrumentów 7,5
23 Ogrzewanie dyszy spryskiwacza 7,5
23 Obowiązuje dla silnika 640 od ​​1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym 20
24 Jednostka sterująca elektrycznego wspomagania kierownicy (ES) 7,5
25 Wyłącznik światła stopu
ESP i jednostka sterująca BAS
7,5
26 Obowiązuje dla skrzyni biegów 722: Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów 7,5
27 Obowiązuje dla skrzyni biegów 722: Jednostka sterująca CVT (bezstopniowa automatyczna skrzynia biegów) 10
28 Obrotowy włącznik światła 5
29 Jednostka sterująca SAM 30
30 Obwód 87F przekaźnik 25
31 Centralny sterownik bramy (pojazdy do 30.11.05)
Obrotowy włącznik światła

Automatyczny włącznik światła

Czujnik światła

Czujnik deszczu/światła

5
32 Obowiązuje dla silnika 266: Jednostka sterująca ME-SFI [ME]
Obowiązuje dla modelu 169.090: Jednostka sterująca monitorowania energii
7,5
33 Radio
Jednostka radiowo-nawigacyjna COMAND jednostka sterująca, wyświetlająca i sterująca (Japonia)
15
34 Sterownik drzwi tylnych lewych 25
35 Sterownik prawych tylnych drzwi 25
36 Punkt separacji telefonu komórkowego
Jednostka sterująca przyczepy
7,5
36 Jednostka sterująca przyczepy

Jednostka sterująca PTS

10
37 Jednostka sterująca systemów bezpieczeństwa

Czujnik rozpoznawania zajętości przedniego fotela pasażera

Zajęty fotel pasażera przedni i czujnik rozpoznawania fotelika dziecięcego

7,5
38 Zapalniczka przednia z podświetleniem popielniczki 25
39 Silnik wycieraczek 25
40 Jednostka sterująca napowietrznego panelu sterowania 7,5
40 Silnik szyberdachu 25
41 Silnik wycieraczek klapy tylnej 15
42 Oświetlenie schowka z przełącznikiem

Oświetlenie lewego i prawego lusterka kosmetycznego
Przełącznik oświetlenia przestrzeni na nogi (pakiet szkoły jazdy)
Przełącznik monitora pracy pedałów (pakiet szkoły jazdy)
Punkt separacji napięcia zasilania VICS+ETC (Japonia)

7,5
43 Obowiązuje dla silnika 266: Tuleja złącza zacisku 87M1e 15
43 Obowiązuje dla silnika 640: Tuleja złącza zacisku 87M1e 7,5
43 Obowiązuje dla modelu 169.090: Jednostka sterująca pompy próżniowej 1 20
44 Obowiązuje dla silnika 266: Tuleja złącza zacisku 87M2e 15
44 Obowiązuje dla silnika 640: Tuleja złącza zacisku 87M2e 20
45 Obowiązuje dla silnika 640: Jednostka sterująca CDI
Obowiązuje dla modelu 169.090: Jednostka sterująca pompy próżniowej 2
25
46 Jednostka sterująca telefonem, (Japonia)
Kompensator E-net
Uniwersalny przenośny interfejs CTeL (UPCI [UHI]) jednostka sterująca
7,5
46 Głośnik modułu basowego (Japonia) 25
46 Wzmacniacz do nagłośnienia 40
46 Obowiązuje dla modelu 169.090: Jednostka sterująca ładowaniem 5
47 Jednostka sterująca telefonem, (Japonia)

Jednostka sterująca uniwersalnego przenośnego interfejsu CTEL (UPCI [UHI])
Punkt separacji telefonów komórkowych

Jednostka sterująca systemu sterowania głosem (VCS [SBS])
Obowiązuje dla modelu 169.090: Ładowarka 1

7,5
48 ATA [EDW]/zabezpieczenie przed odholowaniem/kontrola zabezpieczenia wnętrza
Sygnał dźwiękowy z dodatkowym akumulatorem
Obowiązuje dla modelu 169.090: Ładowarka 2
7,5
49 Panel sterowania górnego panelu sterowania

Poduszka podgrzewana lewego przedniego siedzenia

Poduszka podgrzewana lewego przedniego oparcia

Podgrzewacz poduszki prawego przedniego siedzenia

Podgrzewacz poduszki prawego przedniego oparcia

25
50 Zmieniarka CD
Jednostka sterująca interfejsem mediów
Cyfrowy tuner TV
Jednostka sterująca nadawania cyfrowego dźwięku VICS+ETC

Punkt separacji napięcia zasilania (Japonia)

7,5
50 Dotyczy pojazdów rządowych: Listwa świetlna na dachu, Tuleja złącza obwodu 30 30
51 Obowiązuje dla modelu 169.090: Wentylator chłodzący, Niskotemperaturowa pompa chłodziwa 10
52 Punkt separacji napięcia zasilania VICS+ETC (Japonia) (pojazdy do 31.5.06)
Obowiązuje dla modelu 169.090: Jednostka sterująca napędem elektrycznym
5
52 Zapasowe (pojazdy od 1.6.06) 7,5
52 Jednostka sterująca systemem połączeń alarmowych (USA) (pojazdy do 31.5.06) 7,5
53 Zapalniczka tylna z podświetleniem popielniczki
Gniazdo wewnętrzne
30
54 Wzmacniacz do systemu dźwiękowego
Głośnik modułu basowego
25
54 Obowiązuje dla modelu 169.090: Elektryczna jednostka sterująca napędem 5
55 Lewa lampa przednia (Bi-ksenon)
Prawa lampa przednia (Bi-ksenon)
7,5
55 Lampa przednia lewa (Hi-xenon) 10
56 Zapasowy 10
56 Lampa przednia prawa (Hi-xenon) 10
57 Gniazdo zaczepu przyczepy (13-stykowe) (pojazdy od 1.6.05) 15
57 Jednostka sterująca bramką audio (Japonia) (pojazdy do 31.5.05) 25
57 Jednostka sterująca SDAR Jednostka sterująca
systemu połączeń alarmowych (USA)
7,5
58 Jednostka sterująca przyczepy
Obowiązuje dla modelu 169.090: Jednostka sterująca bramy pojazdu
25
59 Sterownik przyczepy (pojazdy do 31.5.05)
Gniazdo zaczepu przyczepy (13-stykowe) (pojazdy od 1.6.05)
20
59 Obowiązuje dla modelu 169.090: Jednostka sterująca systemu zarządzania akumulatorem 1 5
60 Blok złącza fotela kierowcy 20
61 Blok złącza przedniego siedzenia pasażera 20
62 Obwód 15 przekaźnik (2) (SA: ksenon, telefon komórkowy) 25
63 Zapasowe (pojazdy do 31.5.05)
63 Jednostka sterująca bramki audio (Japonia) (pojazdy od 1.6.05) Dotyczy
pojazdów rządowych: Listwa świetlna na dachu
25
63 Jednostka sterująca systemu połączeń alarmowych (USA) (pojazdy od 1.6.05)
Jednostka sterująca SDAR
7,5
63 Obowiązuje dla modelu 169.090: Jednostka sterująca systemu zarządzania akumulatorem 2 5
64 Obowiązuje dla silnika 266: Przekaźnik pompy powietrza 40
64 Obowiązuje dla silnika 640: Wiązka przewodów silnika/złącze komory silnika, stopień wyjściowy czasu świecenia 80
65 Jednostka sterująca elektrycznego wspomagania kierownicy (ES) 80
66 Jednostka sterująca SAM 60
67 Obwód przekaźnika 15R (2) (SE) 50
68 Obowiązuje dla silnika 266.920 i silnika 266.940 z przekładnią 722: AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora 50
68 Obowiązuje dla silników 640.940, 640.941, 266.960, 266.980 i dla silników 266.920, 266.940 z (zaczep przyczepy): AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora 60
69 Obwód przekaźnika 15R (1) 50
70 Obwód 15 przekaźnik (1) 60
71 Obowiązuje dla silnika 640: Wzmacniacz grzałki PTC 150
72 Tuleja złącza obwodu 30
Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS]) (Taxi)
60

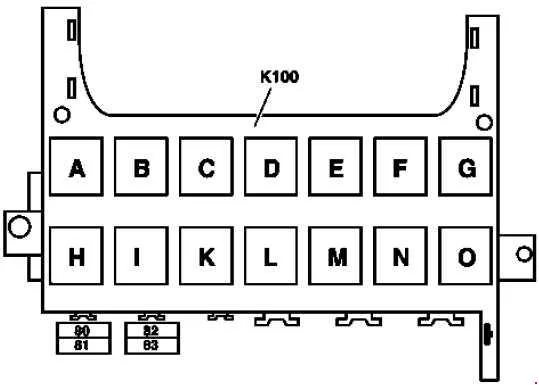

Panel przekaźników (K100)

Mercedes-Benz Klasa A W169 (2005-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
80 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
81 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
82 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
83 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
Przekaźniki
A Obwód przekaźnika 15R (2) (SA)
B Obwód przekaźnika 15R (1)
C Przekaźnik klaksonu fanfary
D Podgrzewany przekaźnik tylnej szyby
E Przekaźnik stopnia wycieraczki 1/2
F Przekaźnik włączania/wyłączania wycieraczek
G Obwód 15 przekaźnik (1)
H Przekaźnik rezerwowy
I Przekaźnik pompy powietrza
K Przekaźnik pompy paliwa
L Obwód silnika 87 przekaźnik
M Przekaźnik rozrusznika
N Obwód 87F przekaźnik
O Obwód 15 przekaźnik (2) (SA: ksenon, telefon komórkowy)
