Mercedes-Benz CLA C118 i X118 (2019-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz CLA C118 i X118 z lat: 2019, 2020, 2021, 2022, 2023. Mercedes-Benz CLA C118 i X118 to kolejne generacje modelu CLA, które zostały wprowadzone na rynek w 2019 roku. Oto kilka informacji na temat tych wersji: Design: CLA C118 i X118 charakteryzują […]

05/16/2023
Czas czytania: 4 minut
Mercedes-Benz CLA C118 i X118 (2019-2023) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz CLA C118 i X118 z lat: 2019, 2020, 2021, 2022, 2023.

Mercedes-Benz CLA C118 i X118 to kolejne generacje modelu CLA, które zostały wprowadzone na rynek w 2019 roku. Oto kilka informacji na temat tych wersji:

  1. Design: CLA C118 i X118 charakteryzują się nowoczesnym, dynamicznym designem typowym dla coupe. Mają smukłą sylwetkę z opadającą linią dachu i agresywnie stylizowaną przednią część. X118 to wersja Shooting Brake, czyli kombi, która oferuje większą przestrzeń bagażową.
  2. Technologia: Obie wersje CLA C118 i X118 są wyposażone w zaawansowane technologie. Można znaleźć takie funkcje jak systemy bezpieczeństwa i asysty kierowcy, system multimedialny z ekranem dotykowym, system nawigacji, system audio, a także systemy komunikacji i integracji z telefonem. Oferują również możliwość korzystania z usług Mercedes-Benz Connect.
  3. Wydajność i osiągi: CLA C118 i X118 oferują różne opcje napędu, w tym benzynowe, wysokoprężne oraz hybrydowe. Silniki są efektywne pod względem paliwowym i zapewniają dobrą wydajność. Wersje AMG są dostępne dla tych, którzy szukają jeszcze większej mocy i sportowych osiągów.
  4. Komfort i przestronność: Pomimo sportowego charakteru, CLA C118 i X118 oferują komfortowe wnętrza. Ergonomicznie zaprojektowane fotele, wysokiej jakości materiały i precyzyjne wykończenia tworzą eleganckie i luksusowe wnętrza. Wersja X118, jako kombi, oferuje większą przestrzeń bagażową i możliwość przewozu większych przedmiotów.
  5. Technologia prowadzenia: CLA C118 i X118 wyposażone są w zaawansowane systemy pomocy kierowcy, takie jak adaptacyjny tempomat, asystent pasa ruchu, asystent parkowania i wiele innych. Oferują również technologię komunikacji z pojazdami i infrastrukturą, co zwiększa bezpieczeństwo i komfort jazdy.
Zobacz także:  Mercedes-Benz Klasa M W163 (1997-2005) - schematy bezpieczników i przekaźników

Mercedes-Benz CLA C118 i X118 to modele, które łączą sportowy design, zaawansowane technologie, wygodę i doskonałe osiągi. Są idealnym wyborem dla osób poszukujących luksusowego coupe lub kombi, które oferuje nie tylko styl, ale również praktyczność i nowoczesność.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



W przypadku amperażu, należy posiłkować się grafikami!

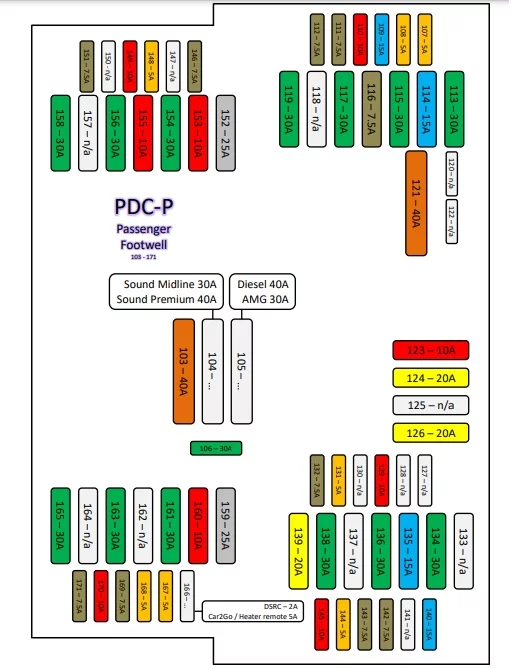

Miejsce na nogi pasażera

Mercedes-Benz CLA C118 i X118 (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
101
102 Hybryda
103 System ogrzewania i klimatyzacji
104 Radio
105 Napęd na 4 koła, AMG;

Silnik Diesel.

106 Centralny zamek
107 Distronic;

FCW.

108 System wzywania pomocy
109 MBUX;

Nawigacja;

Kierownica.

110 Diagnostyka
111 Klaster instrumentów
112 Pasy bezpieczeństwa;

Poduszki powietrzne.

113 Przesuwany dach
114 Regulacja przepustnicy
115 Pasy bezpieczeństwa;

Poduszki powietrzne.

116 Fotel kierowcy;

Fotel pasażera.

117 Środkowa konsola lub gniazdo 115/230V
118
119 Pasy bezpieczeństwa;

Poduszki powietrzne.

120
121 Ogrzewanie tylnej szyby
122
123 Gniazdo zasilania;

USB.

124 Zapalniczka;

Przednie gniazdo zasilania.

125 Gniazdo zasilania;

USB.

126 Gniazdo zasilania, bagażnik
127
128
129 Alarm
130
131 Radio
132 Elektroniczna blokada zapłonu;

Blokada kierownicy.

133
134 Napęd na 4 koła, AMG.
135 Silnik Diesel
136 Fotel kierowcy;

Fotel pasażera

137
138 Fotel kierowcy;

Fotel pasażera

139 Napęd na 4 koła, AMG.
140 Moduł kontroli pod sufitem
141
142 Obrotowy włącznik światła
143 System ogrzewania i klimatyzacji;

Panel sterowania.

144 Panel sterowania;

MBUX;

Nawigacja;

Kierownica.

145 MBUX;

Nawigacja;

Kierownica.

146 MBUX;

Nawigacja;

Kierownica.

147
148 MBUX;

Nawigacja;

Kierownica.

149 Napęd na 4 koła, AMG.
150
151 Hybryda
152 Klaster instrumentów;

MBUX;

Nawigacja;

Kierownica;

Radio.

153 Hybryda
154 Funkcje drzwi
155 Hybryda
156 Funkcje drzwi
157
158 CBC;

SAM;

Oświetlenie zewnętrzne;

Światła awaryjne.

159 Pompa paliwa
160 Elektroniczna blokada zapłonu;

Blokada kierownicy.

161 Funkcje drzwi
162
163 Funkcje drzwi
164
165 CBC;

SAM;

Oświetlenie zewnętrzne;

Światła awaryjne.

166 System ogrzewania i klimatyzacji;

ETC;

Czytnik kart DSRC (Japonia).

167 Centralny zamek;

Monitorowanie ciśnienia w oponach (TPMS).

168 MBUX;

Nawigacja;

Kierownica.

169 Distronic;

FCW;

Oświetlenie zewnętrzne;

Światła awaryjne;

MBUX;

Nawigacja;

Kierownica.

170 Zapalniczka;

Przednie gniazdo zasilania;

MBUX;

Nawigacja;

Kierownica.

171 System Parktronic

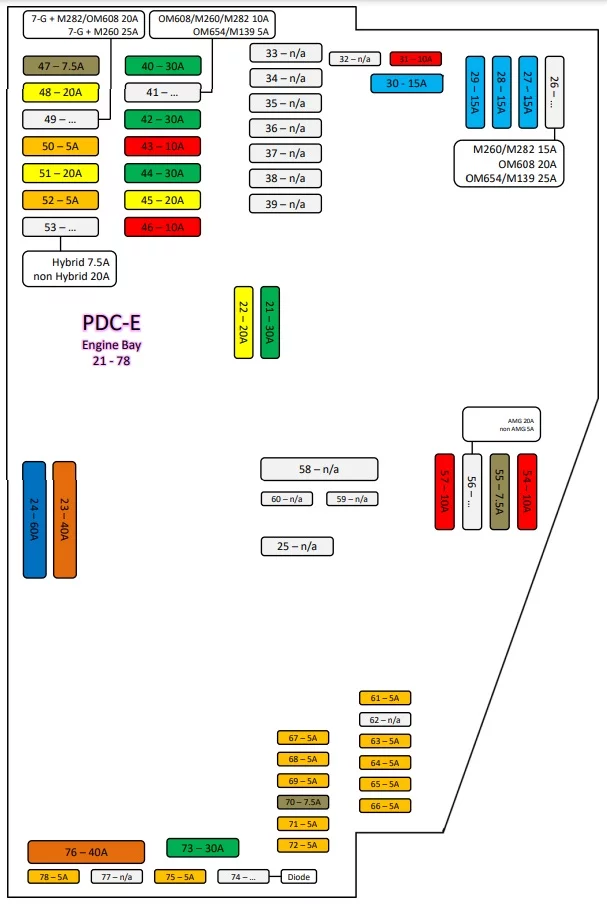

Komora silnika

Mercedes-Benz CLA C118 i X118 (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 CBC;

SAM;

Reflektory.

22 Reflektory
23 ESP;

Hamulec postojowy.

24 ESP;

Hamulec postojowy.

25
26 Elektronika silnika
27 Diagnostyka;

Elektronika silnika.

28 Elektronika silnika
29 Silnik Diesel;

Elektronika silnika.

30 Hybryda;

Elektronika silnika.

31 Hybryda;

Elektronika silnika.

32
33
34
35
36
37
38
39
40 CBC;

SAM;

Reflektory.

41 Elektronika silnika
42 CBC;

SAM;

Klakson.

43 Automatyczna skrzynia biegów;

Elektronika silnika.

44
45 Automatyczna skrzynia biegów
46 Hybryda
47 Distronic;

FCW.

48 Reflektory
49 Automatyczna skrzynia biegów
50 Hybryda
51 Automatyczna skrzynia biegów
52 System ogrzewania i klimatyzacji
53 Hybryda
54 Elektronika silnika
55 Elektronika silnika
56 Elektronika silnika
57 Automatyczna skrzynia biegów;

Hybryda;

Silnik Diesel.

58
59
60 Napęd na 4 koła, AMG
61 Hybryda
62
62
63 CBC;

SAM;

Hybryda.

64 Reflektory
65 Szkoła jazdy
66 Hybryda
67 Silnik Diesel
68 CBC;

SAM.

69 Elektronika silnika
70 Distronic;

FCW.

71 Elektronika silnika
72 ESP;

Hamulec postojowy.

73 Rozrusznik
74 Rozrusznik
75 Rozrusznik
76 Hybryda
77
78 ESP;

Hamulec postojowy;

Hybryda.


Bagażnik

Mercedes-Benz CLA C118 i X118 (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
201 Pojazdy specjalne.
202 Hak holowniczy
203
204
205 Taxi;

Pojazdy uprzywilejowane.

206
207 Taxi;

Pojazdy uprzywilejowane.

208 Hak holowniczy
209 Hak holowniczy
210 Hak holowniczy
211 Hak holowniczy
212
213
214
215
