W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy MPV z lat: 2002, 2003, 2004, 2005, 2006.
Mazda MPV z lat 2002-2006 to trzecia generacja popularnego minivana producenta z Japonii. Model ten został wprowadzony na rynek w 2002 roku i kontynuował sukces swoich poprzedników, oferując przestronne wnętrze, niezawodność i wygodę dla rodzin oraz osób potrzebujących dużo miejsca.
Pod względem designu, Mazda MPV z tego okresu miała bardziej zaokrągloną i aerodynamiczną sylwetkę w porównaniu do poprzedniej generacji. To nadawało jej bardziej nowoczesny wygląd. Model ten wyróżniał się również charakterystycznym grillem i światłami przednimi, które nadawały mu rozpoznawalny wygląd wśród innych minivanów.
Wnętrze samochodu było zaprojektowane z myślą o komforcie i wszechstronności. Standardowo oferowano trzy rzędy siedzeń, co pozwalało pomieścić do siedmiu pasażerów. Tylna kanapa mogła być łatwo złożona, tworząc większą przestrzeń ładunkową, co dawało elastyczność w dostosowaniu wnętrza do różnych potrzeb.
MPV było dobrze wyposażone pod względem technologii i bezpieczeństwa. W zależności od wersji i opcji wyposażenia, dostępne były m.in. klimatyzacja, elektryczne sterowanie okien i lusterek, system audio, a także systemy ABS (systemy zapobiegające blokowaniu kół podczas hamowania) oraz systemy kontroli trakcji.
W zakresie napędu, Mazda MPV była napędzana różnymi silnikami, w tym benzynowymi i diesel. Wersje benzynowe były najpopularniejsze na wielu rynkach, oferując odpowiednią moc i osiągi dla tego typu pojazdu.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

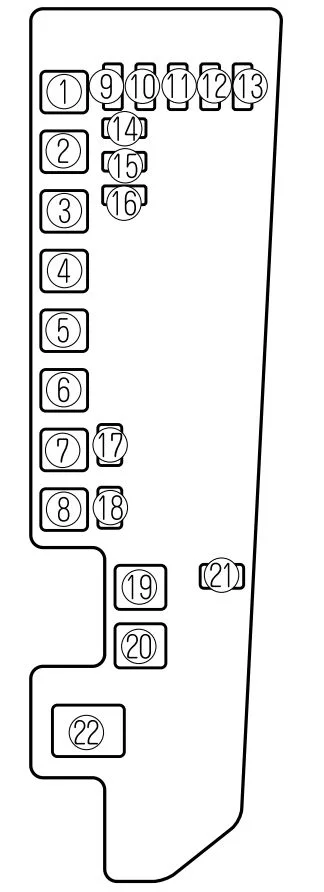

Komora silnika
Numer | Ampery [A] | Opis |
1 | 40 | Odmrażacz tylnej szyby |
2 | 60 | Bezpieczniki |
3 | 60 | Układ przeciwblokujący;
Do ochrony różnych obwodów. |
4 | 30 | Wentylator chłodzący |
5 | 30 | Wentylator chłodzący |
6 | 40 | Podgrzewacz |
7 | 30 | Tylna grzałka;
Do ochrony różnych obwodów. |
8 | 40 | Bezpieczniki klimatyzacji |
9 | 10 | Klimatyzator;
Do ochrony różnych obwodów. |
10 | 15 | Tylne światła |
11 | 15 | Falownik |
12 | 15 | Klakson |
13 | 15 | Do ochrony różnych obwodów |
14 | 5 | Do ochrony różnych obwodów |
15 | 15 | Reflektor-lewy |
16 | 15 | Reflektor prawy |
17 | 20 | — |
18 | 20 | — |
19 | 60 | Bezpieczniki licznika |
20 | 30 | Do ochrony różnych obwodów |
21 | 20 | Pompa paliwowa |
22 | 120 | Do ochrony wszystkich obwodów |

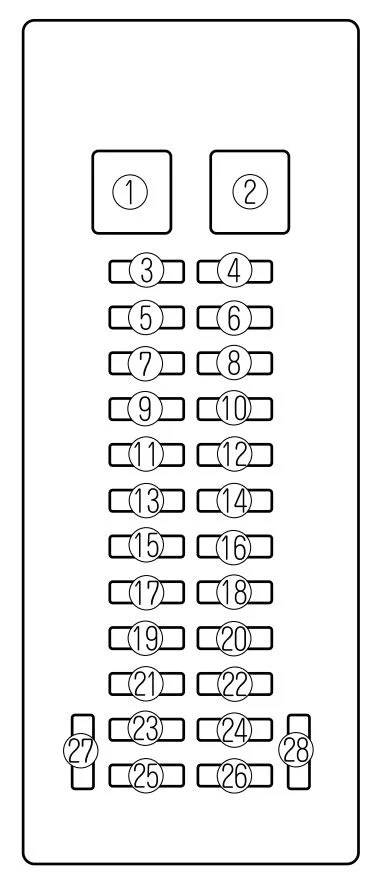

Przedział pasażerski (strona kierowcy)
Numer | Ampery [A] | Opis |
1 | 30 | Okna elektryczne;
Do ochrony różnych obwodów. |
2 | 20 | Wycieraczki i spryskiwacze przedniej szyby |
3 | 15 | Szyberdach;
Do ochrony różnych obwodów. |
4 | 10 | Wycieraczka i spryskiwacz tylnej szyby |
5 | 20 | Do ochrony różnych obwodów |
6 | 10 | Odmrażacz lusterek;
Do ochrony różnych obwodów. |
7 | 10 | Klimatyzator;
Do ochrony różnych obwodów. |
8 | 10 | Do ochrony różnych obwodów |
9 | — | — |
10 | 20 | Do ochrony różnych obwodów |
11 | — | — |
12 | 10 | Światła awaryjne |
13 | 15 | Światła górne;
Światła mapy; Oświetlenie bagażnika. |
14 | 25 | Gniazdo akcesoriów |
15 | 20 | Do ochrony różnych obwodów |
16 | 10 | System audio;
Do ochrony różnych obwodów. |
17 | 30 | Zamki elektryczne drzwi;
Do ochrony różnych obwodów. |
18 | 30 | Fotel elektryczny |
19 | 10 | Układ sterowania silnikiem |
20 | 10 | Klaster instrumentów |
21 | 15 | Światła stopu |
22 | 20 | Do ochrony różnych obwodów |
23 | 30 | Opóźnienie szyb elektrycznych;
Do ochrony różnych obwodów. |
24 | 15 | Zestaw wskaźników;
Przełącznik INH. |
25 | 10 | Sygnał startowy |
26 | 25 | Zapalniczka |
27 | — | — |
28 | — | — |
