Mazda MX-30 EV (2022-2023) – schematy bezpieczników i przekaźników

Rocznik 2022-2023
Zaktualizowano 1.08.2023
Mazda MX-30 EV (2022-2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy MX-30 EV z lat: 2022, 2023.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

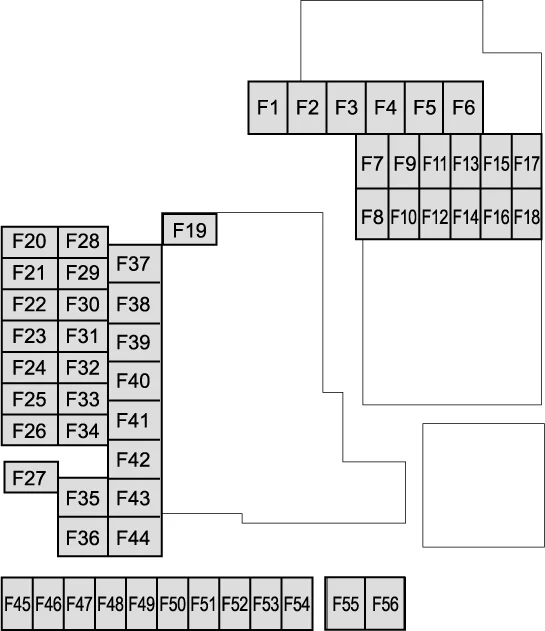

Komora silnika

Mazda MX-30 EV (2022-2023) - schematy bezpieczników i przekaźników

Numer

 Ampery [A]

Opis

F1

30 A

Gniazda akcesoriów

F2

20 A

Odmrażacz wycieraczek przedniej szyby (niektóre modele)

F3

–

–

F4

–

–

F5

–

–

F6

–

–

F7

20 A

System sterowania BEV

F8

10 A

Układ sterowania silnikiem

F9

15 A

System kontroli ładowania

F10

10 A

System sterowania BEV

F11

7,5 A

Klimatyzator

F12

10 A

System sterowania BEV

F13

–

–

F14

–

–

F15

20 A

–

F 16

15 A

Do ochrony różnych obwodów

F17

15 A

Pompa wodna

F18

15 A

Gniazda akcesoriów

F19

60 A

Układ wspomagania kierownicy

F20

15 A

Reflektor (lewy) 1

F21

15 A

Reflektor (prawy) 1

F22

15 A

System bezkluczykowy

F23

30 A

ABS, system dynamicznej kontroli stabilności

F24

15 A

Reflektor (lewy) 2

F25

15 A

Reflektor (prawy) 2

F26

7,5 A

Diagnostyka pokładowa

F27

25 A

Do ochrony różnych obwodów

F28

25 A

Do ochrony różnych obwodów

F29

15 A

Spryskiwacz przedniej szyby

F30

–

–

F31

15 A

Klakson

F32

–

–

F33

–

–

F34

20 A

System sterowania BEV

F35

50 A

ABS, system dynamicznej kontroli stabilności

F36

30 A

Blokada parkingowa

F37

30 A

Odmgławiacz tylnej szyby

F38

50 A

Do ochrony różnych obwodów

F39

–

–

F40

40 A

Klimatyzator

F41

–

–

F42

20 A

Wycieraczka przedniej szyby

F43

–

–

F44

30 A

Gniazda akcesoriów

F45

10 A

System sterowania BEV

F46

15 A

Audio

F47

15 A

Do ochrony różnych obwodów

F48

7,5 A

Poduszka powietrzna

F49

15 A

Klaster instrumentów

F50

15 A

Światło wewnątrz pojazdu

F51

25 A

Audio

F52

10 A

Szyberdach (niektóre modele)

F53

15 A

System sterowania BEV

F54

10 A

i-ACTIVSENSE

F55

–

–

F56

–

–

Skrzynka bezpieczników w przedziale pasażerskim (lewa strona)

Mazda MX-30 EV (2022-2023) - schematy bezpieczników i przekaźników

F1

–

–

F2

–

–

F3

–

–

F4

15 A

Elektryczne zamki drzwi (kierowca)

F5

15 A

Elektryczne zamki do drzwi (pasażer)

F6

–

–

F7

–

–

F8

–

–

F9

30 A

Elektryczne szyby (kierowca)

F10

30 A

Elektryczne szyby (pasażer)

F11

30 A

Fotel elektryczny (kierowca) (niektóre modele)

F12

–

–

F13

15 A

Audio

F14

20 A

Podgrzewacz przednich siedzeń (niektóre modele)

F15

15 A

Zamek tylnej klapy bagażnika

F 16

15 A

Oświetlenie

F17

10 A

Światła stopu

F18

10 A

Światła cofania

F19

10 A

Tylne światła kierunkowskazów

F20

10 A

Tylne światła

F21

10 A

Tylne światła

F22

7,5 A

Poduszka powietrzna

F23

–

–

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
