Mazda CX-5 II (2018-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 II z lat: 2018, 2019.

Mazda CX-5 II to druga generacja popularnego kompaktowego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2017 roku jako następca pierwszej generacji Mazdy CX-5.

Mazda CX-5 II kontynuowała ewolucję charakterystycznego designu Mazdy, zgodnie z filozofią projektowania KODO – Dusza Ruchu. Samochód prezentuje atrakcyjne i muskularne linie, które nadają mu sportowy wygląd i wyróżniają go w segmencie kompaktowych SUV-ów.

Wnętrze Mazdy CX-5 II zostało udoskonalone w stosunku do poprzedniej generacji, oferując wyższą jakość materiałów i nowocześniejszy układ deski rozdzielczej. Kierowca i pasażerowie cieszą się przestronnością i wygodą w kabinie, a wysokiej jakości materiały podnoszą wrażenia z użytkowania.

Mazda CX-5 II oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne, w zależności od rynku. Silniki te są wydajne, a zaawansowane technologie, takie jak „SKYACTIV Technology,” pozwalają na lepszą efektywność paliwową i niższe emisje spalin.

Dynamika prowadzenia Mazdy CX-5 II jest jednym z wyróżniających się aspektów tego crossovera. Doskonale wyważone zawieszenie i precyzyjny układ kierowniczy zapewniają pewne i przyjemne doznania z jazdy zarówno na drodze, jak i w mieście.

Mazda CX-5 II wyposażona jest w zaawansowane technologie i systemy bezpieczeństwa, takie jak systemy aktywnego wspomagania kierowcy, system monitorowania martwego pola, system utrzymania pasa ruchu i wiele innych, co podnosi poziom bezpieczeństwa jazdy.

Zobacz także:  Mazda 5 III (2011-2013) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

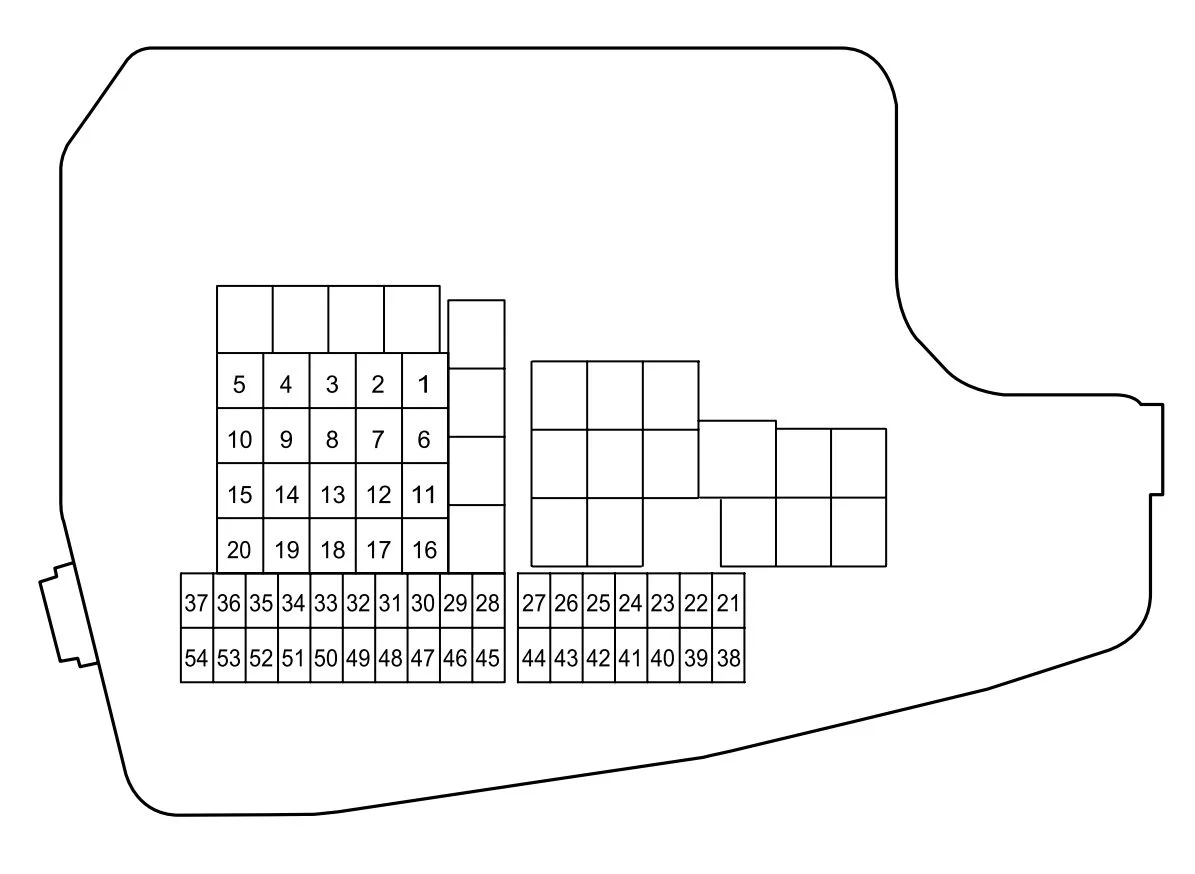

Komora silnika

Mazda CX-5 II (2018-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 A Do ochrony różnych obwodów
2 30 A Do ochrony różnych obwodów
3 30 A Układ sterowania silnikiem  (niektóre modele)
4 20 A Układ sterowania silnikiem
5 30 A
6 20 A
7 40 A Wentylator chłodzący (niektóre modele)
8 20 A Odmrażacz wycieraczek przedniej szyby  (niektóre modele)
9 40 A Odmgławiacz tylnej szyby
10 40 A
11 20 A Elektryczny hamulec postojowy (EPB) (prawy)
12 20 A Elektryczny hamulec postojowy (EPB) (lewy)
13 30 A System nagłośnieniowy
14 30 A Wentylator chłodzący  (niektóre modele)
15 40 A Układ sterowania silnikiem
16 50 A ABS;

System dynamicznej kontroli stabilności.

17 40 A Wentylator chłodzący  (niektóre modele)
18 20 A Wycieraczka i spryskiwacz przedniej szyby
19 40 A Klimatyzator
20 30 A Wentylator chłodzący  (niektóre modele)
21 7,5 A Układ sterowania silnikiem
22 15 A Do ochrony różnych obwodów
23 7,5 A System nagłośnieniowy
24 7,5 A
25 15 A Układ sterowania silnikiem
26 15 A Układ sterowania silnikiem
27 15 A Układ sterowania silnikiem  (niektóre modele)
28 15 A Układ sterowania skrzynią biegów  (niektóre modele);

Wyłącznik zapłonu.

29 20 A
30 7,5 A Klimatyzator
31 15 A
32 15 A Klakson
33 15 A Wycieraczka tylnej szyby
34 20 A Światła drogowe reflektorów
35 15 A Podgrzewana kierownica  (niektóre modele)
36 15 A Światła przeciwmgielne  (niektóre modele)
37 7,5 A Układ sterowania silnikiem
38 15 A Światła mijania (lewe)
39 15 A Układ sterowania silnikiem (niektóre modele)
40 ?
41 10 A Klaster instrumentów, licznik
42 7,5 A Poduszka powietrzna
43 25 A Model wyposażony w system Bose® Sound System (niektóre modele)
44 15 A System nagłośnieniowy
45 30 A ABS;

System dynamicznej kontroli stabilności.

46 15 A Układ paliwowy  (niektóre modele)
47 25 A Podgrzewacz paliwa  (niektóre modele)
48 15 A Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe.

49 25 A Układ sterowania silnikiem  (niektóre modele)
50 25 A Światła awaryjne;

Kierunkowskazy;

Światła postojowe.

51 15 A Światła mijania (prawe)
52 25 A Gniazda akcesoriów
53 10 A Światła stopu
54 15 A Do ochrony różnych obwodów

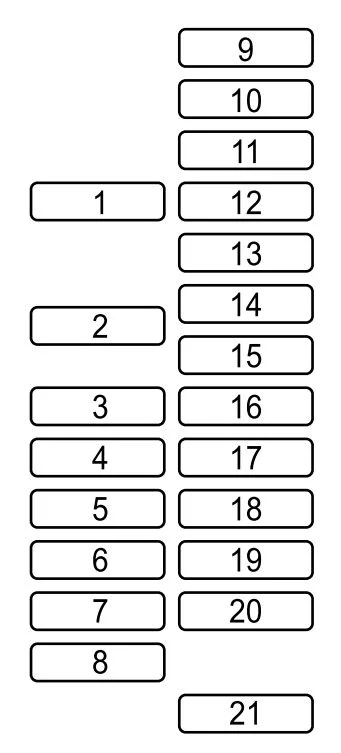

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-5 II (2018-2019) - schematy bezpieczników i przekaźników

 Numer  Ampery [A]  Opis
1 30 A Elektrycznie regulowane siedzenie (niektóre modele)
2 30 A Okna elektryczne
3 15 A Gniazda akcesoriów
4 25 A Okna elektryczne
5 15 A Zaczep przyczepy (niektóre modele)
6 25 A Elektryczne zamki do drzwi
7 20 A Ogrzewanie siedzeń  (niektóre modele)
8 10 A Szyberdach (niektóre modele)
9 15 A Gniazda akcesoriów
10 7,5 A Zasilanie lusterek
11 15 A
12 15 A Układ sterowania silnikiem  (niektóre modele)
13 15 A Układ sterowania silnikiem  (niektóre modele)
14 15 A Gniazda akcesoriów
15 7,5 A Gniazdo zasilania USB (niektóre modele)
16 20 A Elektryczna klapa załadowcza (niektóre modele)
17 7,5 A Odmgławiacz lusterek (niektóre modele)
18 20 A Ogrzewanie siedzeń tylnych  (niektóre modele)
19 ?
20 7,5 A Wskaźnik zmiany biegów AT  (niektóre modele)
21 30 A Elektrycznie regulowane siedzenie (niektóre modele)
