Mazda 5 III (2014-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 5 III z lat: 2014, 2015. Mazda 5 III, znana również jako Mazda Premacy w niektórych regionach, to trzecia generacja kompaktowego minivana (MPV) Mazdy. Model ten został wprowadzony na rynek w 2010 roku i produkowany był do 2015 roku. Mazda 5 III […]

08/01/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 5 III z lat: 2014, 2015.

Mazda 5 III, znana również jako Mazda Premacy w niektórych regionach, to trzecia generacja kompaktowego minivana (MPV) Mazdy. Model ten został wprowadzony na rynek w 2010 roku i produkowany był do 2015 roku.

Mazda 5 III kontynuowała dziedzictwo swoich poprzedników, oferując przestronne wnętrze i funkcjonalność, idealne dla rodzin lub osób potrzebujących większej ilości miejsc. Pod względem designu, samochód ten charakteryzował się nowoczesnym i atrakcyjnym wyglądem. Dynamiczne linie nadwozia i charakterystyczny przedni grill z logo Mazdy nadawali mu świeży i unikalny wygląd w segmencie minivanów.

Wnętrze Mazdy 5 III zostało starannie zaprojektowane, aby zapewnić wygodę i użyteczność dla pasażerów. Model ten oferował różne konfiguracje siedzeń, w tym wersje pięciomiejscowe oraz siedmiomiejscowe, umożliwiając dostosowanie pojazdu do różnych potrzeb. W wersji siedmiomiejscowej, trzeci rząd siedzeń był składany płasko, co umożliwiało zwiększenie przestrzeni bagażowej, gdy nie były używane.

Zobacz także:  Mazda 5 II (2009-2010) - schematy bezpieczników i przekaźników

Pod względem napędu, Mazda 5 III oferowała różne opcje silnikowe, w zależności od regionu. Wersje benzynowe i wysokoprężne były dostępne, a silniki te zapewniały wystarczającą moc i wydajność do codziennego użytku.

Mazda 5 III wyróżniała się także zaawansowanymi technologiami i funkcjami bezpieczeństwa. Samochód ten był wyposażony w systemy takie jak ABS (systemy antyblokujące kół podczas hamowania), ESP (elektroniczny program stabilizacji) i airbagi, aby zapewnić maksymalny poziom ochrony dla pasażerów.

Produkcję Mazdy 5 III zakończono w 2015 roku, a następnie została zastąpiona przez kolejne modele Mazdy, w tym model CX-5, który stał się popularnym wyborem w segmencie kompaktowych SUV-ów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda CX-50 (2023) - schematy bezpieczników i przekaźników

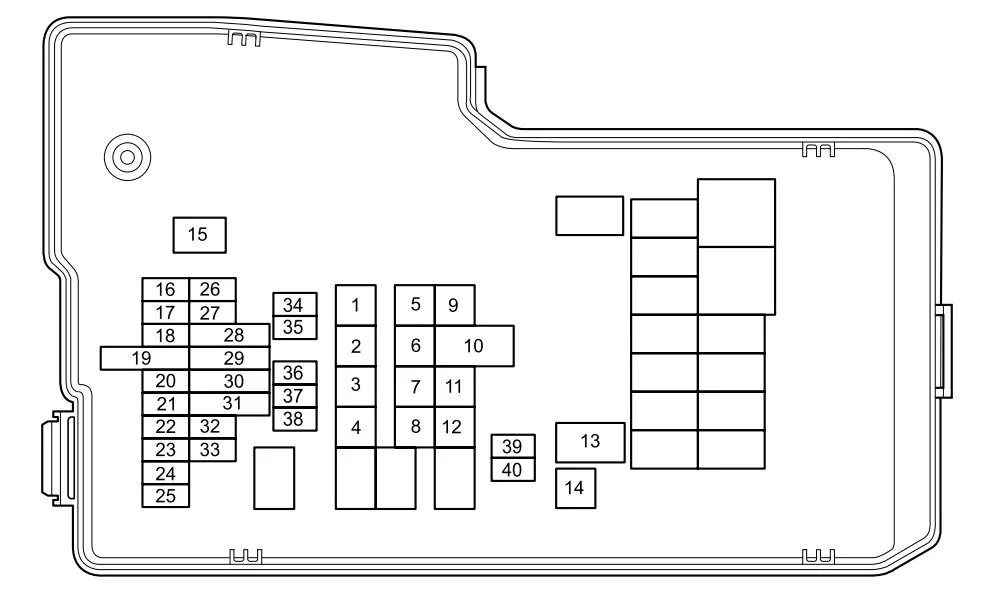

Skrzynka bezpieczników w komorze silnika

Mazda 5 III (2014-2015) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 50 Do ochrony różnych obwodów
2 30 Wentylator chłodzący
3 30 Klimatyzator
4 40 Układ sterowania silnikiem
5
6 40 ABS;

DSC.

7
8 20 Układ sterowania skrzynią biegów
9 40 Klimatyzator
10
30 Klimatyzator
11 60 Do ochrony różnych obwodów
12 40 Do ochrony różnych obwodów
13 30 Wentylator chłodzący
14
15 80 Wspomaganie kierownicy
16 15 Światła przeciwmgielne*
17 20 Zamek drzwi elektrycznych
18 20 Zasilanie okien
19
20 20 Światła drogowe reflektorów
21 10 Układ sterowania silnikiem
22 10 Światła stopu
23 20 Pompa paliwowa
24 10 Migacz ostrzegawczy;

Kierunkowskazy.

25 15 Światła górne
26 15 Tylne światła;

Światła postojowe;

Światła tablicy rejestracyjnej.

27 10 Klimatyzator
28 20 ABS;

System dynamicznej kontroli stabilności.

29 20 Szyberdach*
30
31 15 Klakson
32
33 7,5 Podświetlenie tablicy przyrządów
34 25 Układ sterowania silnikiem
35 15 Układ sterowania silnikiem
36
37 7,5 Odmrażacz lusterek*
38 25 Odmrażacz tylnej szyby
39 15 Światła mijania (lewe)
40 15 Światła mijania (prawe)
* Niektóre modele

Skrzynka bezpieczników w przedziale pasażerskim (po stronie pasażera)

Mazda 5 III (2014-2015) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Zasilanie okien
2
3 10 Układ sterowania silnikiem
4 20 Układ sterowania silnikiem
5
6 15 Gniazda na akcesoria (przedział bagażowy)
7 5 Układ sterowania skrzynią biegów
8 15 Gniazda akcesoriów (tablica rozdzielcza)
9 7,5 Zasilanie lusterek bocznych
10 10 Klimatyzator
11 25 Wycieraczki i spryskiwacze przedniej szyby
12 15 Wycieraczka tylnej szyby
13
14 10 Klaster instrumentów, licznik
15 10 Poduszka powietrzna
16 15 Podgrzewanie siedzeń*
17
18 5 Wspomaganie kierownicy
19 15 Układ sterowania silnikiem
*Niektóre modele
