Mazda CX-5 I (2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 I z lat: 2017. Mazda CX-5 I to pierwsza generacja popularnego kompaktowego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2012 roku i był produkowany do 2017 roku. Mazda CX-5 I był pierwszym modelem Mazdy, […]

07/30/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 I z lat: 2017.

Mazda CX-5 I to pierwsza generacja popularnego kompaktowego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2012 roku i był produkowany do 2017 roku.

Mazda CX-5 I był pierwszym modelem Mazdy, który wprowadził nową koncepcję projektowania i technologii znaną jako „SKYACTIV Technology.” Ta zaawansowana technologia miała na celu zwiększenie efektywności paliwowej, poprawę osiągów i zmniejszenie emisji spalin.

Wygląd Mazdy CX-5 I charakteryzował się atrakcyjnym i nowoczesnym designem, zgodnym z filozofią projektowania Mazdy o nazwie KODO – Dusza Ruchu. Samochód prezentował muskularne i dynamiczne proporcje, które nadawały mu sportowego wyglądu w segmencie kompaktowych SUV-ów.

Wnętrze Mazdy CX-5 I było starannie zaprojektowane, aby zapewnić wysoki komfort i jakość wykonania. Materiały użyte w kabinie były wysokiej jakości, a układ deski rozdzielczej był ergonomiczny i intuicyjny.

Mazda CX-5 I była dostępna w różnych wersjach napędowych, w tym benzynowych i wysokoprężnych. Silniki te zapewniały zarówno odpowiednią moc, jak i efektywność paliwową, co pozytywnie wpływało na oszczędność i przyjemność z jazdy.

Jako SUV, Mazda CX-5 I zapewniała przestronność i wszechstronność w zastosowaniu. Samochód był wygodny dla pasażerów i oferował dużą przestrzeń bagażową, co czyniło go atrakcyjnym wyborem dla rodzin i osób aktywnych.

Zobacz także:  Mazda 6 III GJ1/GL (2016) - schematy bezpieczników i przekaźników

Mazda CX-5 I otrzymała również pozytywne recenzje za jej dynamiczne prowadzenie i dobrze wyważone zawieszenie, co przekładało się na pewne i przyjemne wrażenia z jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

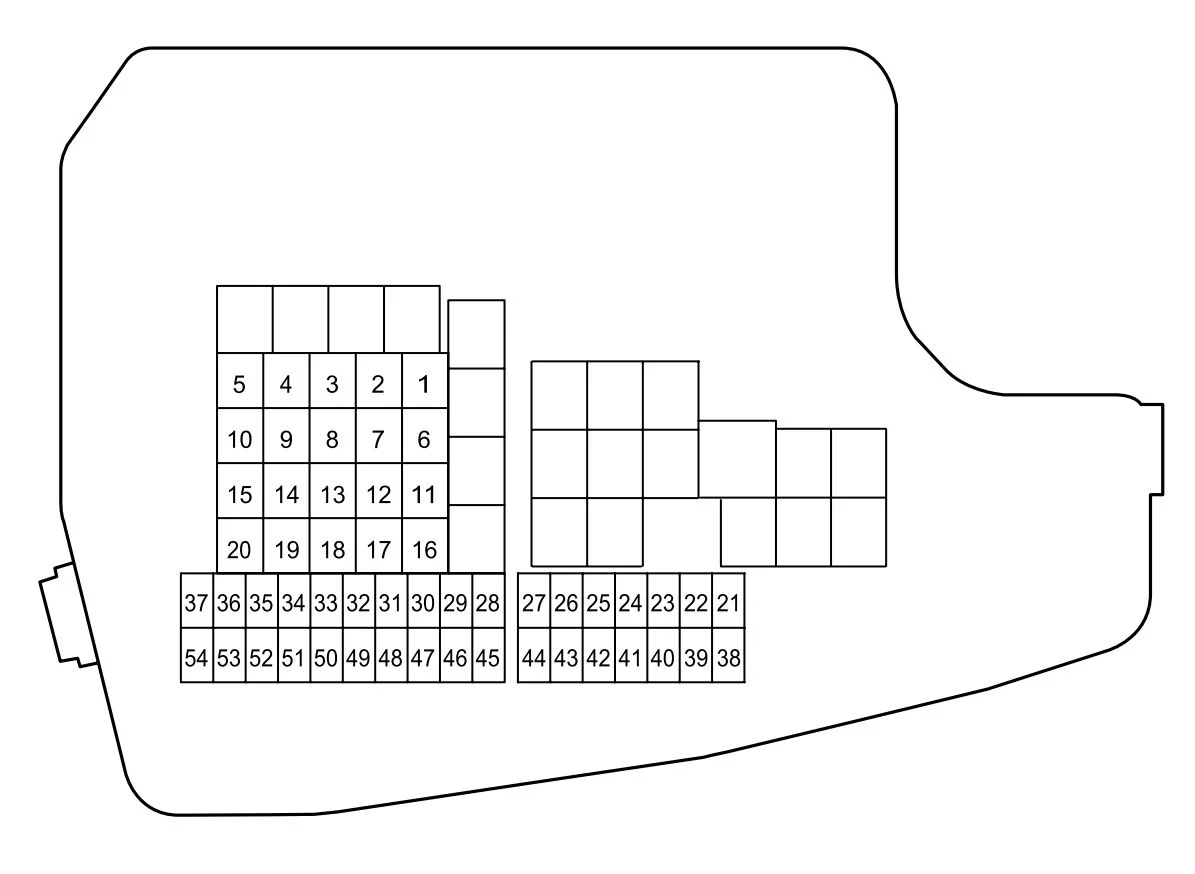

Komora silnika

Mazda CX-5 I (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 Do ochrony różnych obwodów
2 30 Do ochrony różnych obwodów
3 30 Układ sterowania silnikiem
4 20 Układ sterowania silnikiem
5 30 Okna elektryczne
6 20
7 40
8 20 Odmrażacz do wycieraczek*
9 40 Odmrażacz tylnej szyby
10
11 20 Elektryczny hamulec postojowy (EPB) (prawy)
12 20 Elektryczny hamulec postojowy (EPB) (lewy)
13 30 System nagłośnieniowy*
14 20 Wentylator chłodzący
15 40 Układ sterowania silnikiem
16 50 ABS;

System dynamicznej kontroli stabilności.

17 40
18 20 Wycieraczka i spryskiwacz przedniej szyby
19 40 Klimatyzator
20 30 Wentylator chłodzący
21 7,5 Układ sterowania silnikiem
22 15 Do ochrony różnych obwodów
23 7,5 System nagłośnieniowy
24 7,5
25 15 Układ sterowania silnikiem
26 15 Układ sterowania silnikiem
27 15 Układ sterowania silnikiem
28 15 Układ sterowania mostem pędnym*;

Wyłącznik zapłonu.

29 20
30 7,5 Klimatyzator
31 15 Układ sterowania skrzynią biegów*
32 15 Klakson
33 15 Wycieraczka tylnej szyby
34 20 Światła drogowe reflektorów
35 15 Podgrzewana kierownica*
36 15 Światła przeciwmgielne*
37 7,5 Układ sterowania silnikiem
38 15 Światła mijania (lewe)
39 15
40
41 10 Klaster instrumentów, licznik
42 7,5 Poduszka powietrzna
43 25 Model wyposażony w system Bose® Sound System*
44 15 System nagłośnieniowy
45 30 ABS;

System dynamicznej kontroli stabilności.

46 15 System paliwowy
47
48 15 Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49 25
50 25 Światła awaryjne;

Kierunkowskazy;

Światła postojowe (przednie boczne światła obrysowe).

51 15 Światła mijania (prawe)
52 25 Gniazda akcesoriów
53 10 Światła stopu
54 15 Światło górne
* Niektóre modele

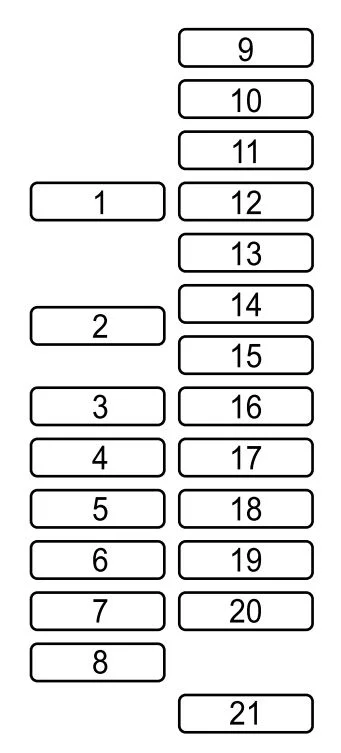

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-5 I (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny*
2 30
3 15 Gniazda akcesoriów
4 25 Okna elektryczne
5 15 Elektroniczna blokada kierownicy*
6 25 Elektryczne zamki do drzwi
7 20 Podgrzewanie siedzeń*
8 10 Szyberdach*
9 15 Gniazda akcesoriów
10 7,5 Zasilanie lusterek bocznych
11 15
12 15
13 15
14 15 Gniazda akcesoriów
15 7,5 Gniazdo zasilania USB
16 20 Elektryczna klapa podnoszona*
17 7,5 Odmrażacz lusterek*
18 20 Podgrzewanie siedzeń*
19
20 20 AT wskaźnik zmiany biegów*
21 30 Fotel elektryczny*
*Niektóre modele
