Mazda CX-5 I (2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 I z lat: 2014.

Mazda CX-5 I to pierwsza generacja popularnego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2012 roku i był produkowany do 2017 roku.

Mazda CX-5 I był ważnym modelem dla marki, ponieważ był pierwszym samochodem Mazdy, który został zaprojektowany zgodnie z nową filozofią projektowania o nazwie KODO – Dusza Ruchu. KODO charakteryzuje się dynamicznymi i emocjonalnymi liniami, które nadają samochodom Mazdy nowoczesny i sportowy wygląd.

Samochód był dostępny w różnych wersjach nadwozia, w tym jako 5-drzwiowy SUV z pięcioma miejscami siedzącymi. Mazda CX-5 I oferowała przestronne wnętrze, które łączyło komfort i funkcjonalność.

Pod względem technologii, Mazda CX-5 I była wyposażona w różne zaawansowane funkcje, w tym systemy bezpieczeństwa i asystentów kierowcy. W zależności od wersji, pojazd mógł być wyposażony w takie opcje, jak system monitorowania martwego pola, aktywny tempomat, system ostrzegania przed kolizją i wiele innych.

W zakresie jednostek napędowych, Mazda CX-5 I oferowała różne silniki benzynowe i wysokoprężne, które zapewniały zarówno osiągi, jak i efektywność paliwową.

Zobacz także:  Mazda 3 II BL (2010) - schematy bezpieczników i przekaźników

Pod względem jazdy, Mazda CX-5 I była dobrze zbilansowanym samochodem, który oferował pewne prowadzenie i komfort na różnych rodzajach dróg.

W 2017 roku Mazda wprowadziła drugą generację modelu CX-5, która kontynuowała sukces poprzednika, oferując jeszcze bardziej zaawansowane technologie i ulepszenia.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

Mazda CX-5 I (2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Wentylator chłodzący
2 30 Do ochrony różnych obwodów
3 30 Układ sterowania silnikiem
4
5 30 Okna elektryczne
6
7
8 20 Układ sterowania silnikiem
9 40 Odmrażacz tylnej szyby
10
11 30 Wentylator chłodzący
12
13
14
15 40 Układ sterowania silnikiem
16 50 ABS;

System dynamicznej kontroli stabilności.

17 50 Do ochrony różnych obwodów
18 20 Wycieraczka i spryskiwacz przedniej szyby
19 40 Klimatyzator
20
21 7,5 Układ sterowania silnikiem
22 15 Do ochrony różnych obwodów
23 15 Reflektor (lewy)*1;

Reflektor mijania (lewy)*2.

24 15 Światła mijania reflektorów (prawy)*2
25 15 Układ sterowania silnikiem
26 15 Układ sterowania silnikiem
27 15 Układ sterowania silnikiem
28 15 Układ sterowania skrzynią biegów
29
30 7,5 Klimatyzator
31
32 10 Światła stopu
33 15 Wycieraczka tylnej szyby
34 20 Światła drogowe reflektorów * 2
35 15 Reflektor (prawy) * 1
36 15 Światła przeciwmgielne*
37 7,5 Układ sterowania silnikiem
38 7,5 System nagłośnieniowy
39
40
41 10 Klaster instrumentów, licznik
42 7,5 Poduszka powietrzna
43 25 Model wyposażony w system Bose® Sound System
44 15 System nagłośnieniowy
45 30 ABS;
System dynamicznej kontroli stabilności.
46 15 System paliwowy
47
48 15 Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49
50 25 Światła awaryjne;

Kierunkowskazy;

Światła postojowe (przednie boczne światła obrysowe).

51 15 Światła do jazdy dziennej
52 15 Gniazda akcesoriów
53 15 Klakson
54 15 Światło górne
*1 Z reflektorami ksenonowymi

*2 Z reflektorami halogenowymi

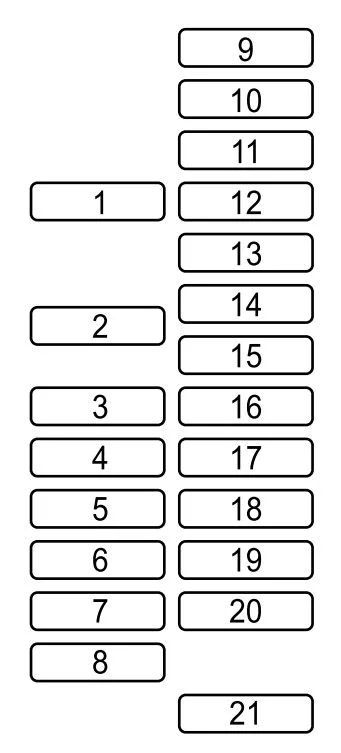

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-5 I (2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny
2
3 15 Gniazda akcesoriów
4 25 Okna elektryczne
5 15 Czujnik ciężaru siedziska*
6 25 Elektryczne zamki do drzwi
7 20 Podgrzewanie siedzeń*
8 10 Szyberdach*
9 15 Gniazda akcesoriów
10
11
12
13
14
15
16
17 7,5 Odmrażacz lusterek*
18
19
20 20 AT wskaźnik zmiany biegów*
21
*Niektóre modele
