Mazda CX-5 I (2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 I z lat: 2013.

Mazda CX-5 I to pierwsza generacja kompaktowego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2012 roku i był produkowany do 2017 roku.

Mazda CX-5 I została zbudowana na nowej platformie, która zapoczątkowała nową erę designu i technologii Mazdy. Samochód prezentuje charakterystyczny i nowoczesny design, zgodny z filozofią projektowania Mazdy o nazwie KODO – Dusza Ruchu.

Jednym z głównych celów Mazdy podczas tworzenia CX-5 było połączenie przyjemności z jazdy i efektywności paliwowej. Dzięki zastosowaniu zaawansowanych technologii i lekkich materiałów, samochód osiągnął doskonały balans między wydajnością a oszczędnością paliwa.

Wnętrze Mazdy CX-5 I zostało starannie zaprojektowane, aby zapewnić wysoki komfort dla kierowcy i pasażerów. Materiały użyte w kabinie są wysokiej jakości, a układ deski rozdzielczej jest ergonomiczny, ułatwiając korzystanie z różnych funkcji pojazdu.

Mazda CX-5 I była dostępna w różnych wersjach napędowych, w tym benzynowych i wysokoprężnych, aby sprostać różnym preferencjom klientów i wymaganiom rynku.

Jednym z wyróżniających się elementów Mazdy CX-5 I było jej dynamiczne prowadzenie. Samochód posiadał precyzyjny układ kierowniczy i dobrze wyważone zawieszenie, co zapewniało pewne i przyjemne doznania z jazdy zarówno na drodze, jak i w mieście.

Zobacz także:  Mazda CX-9 I (2006-2010) - schematy bezpieczników i przekaźników

Mazda CX-5 I zdobyła uznanie za swoją jakość wykonania, zaawansowane technologie i wydajne jednostki napędowe. Była to popularna opcja dla osób szukających kompaktowego crossovera, który oferuje wyjątkową jakość jazdy i niezawodność.

W 2017 roku Mazda wprowadziła drugą generację CX-5, która kontynuowała sukces pierwszej generacji i dalej rozwijała filozofię KODO, wprowadzając również nowe technologie i ulepszenia.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

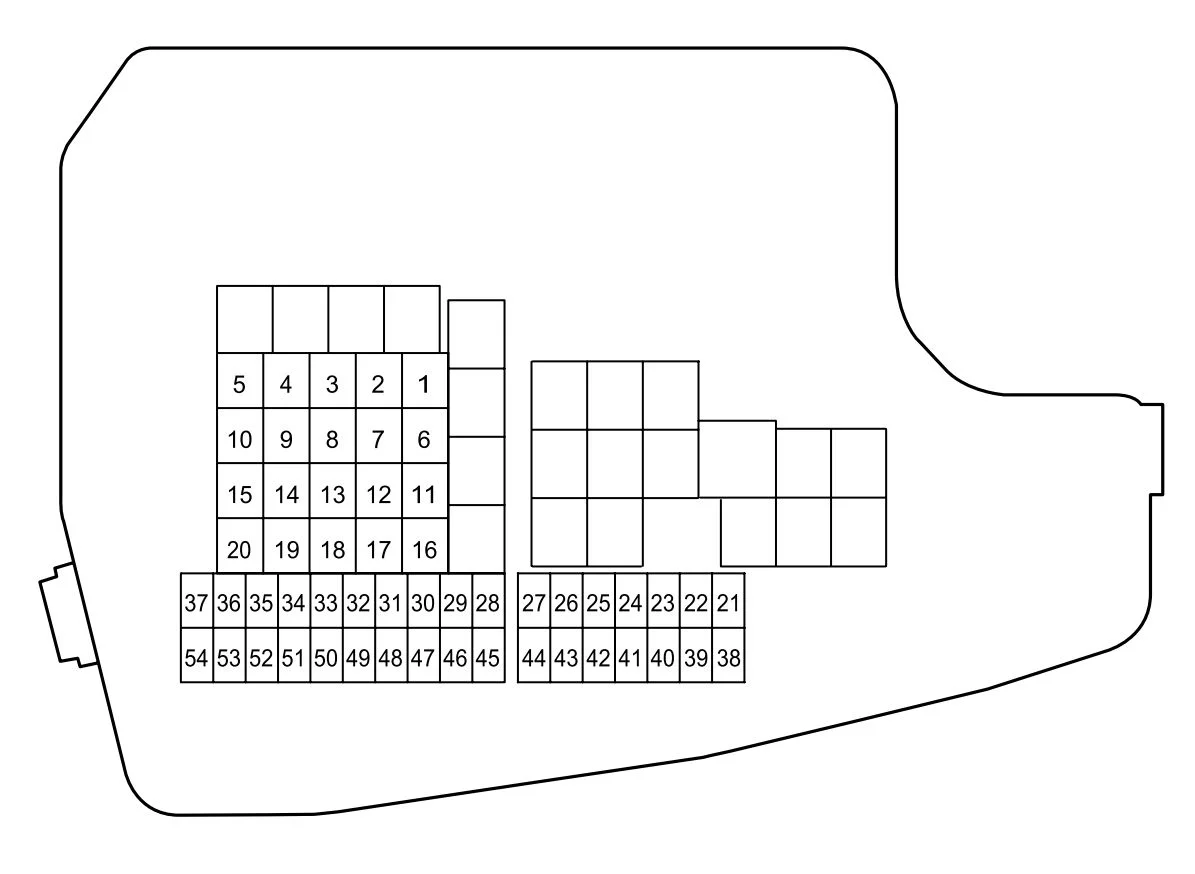

Komora silnika

Mazda CX-5 I (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Wentylator chłodzący
2 30 Do ochrony różnych obwodów
3 30 Układ sterowania silnikiem
4
5 30 Okna elektryczne
6
7
8 20 Układ sterowania silnikiem
9 40 Odmrażacz tylnej szyby
10
11 30 Wentylator chłodzący
12
13
14
15 40 Układ sterowania silnikiem
16 50 ABS;

System dynamicznej kontroli stabilności.

17 50 Do ochrony różnych obwodów
18 20 Wycieraczka i spryskiwacz przedniej szyby
19 40 Klimatyzator
20
21 7,5 Układ sterowania silnikiem
22 15 Do ochrony różnych obwodów
23 15 Reflektor (lewy)*1;

Reflektor mijania (lewy)*2

24 15 Światła mijania reflektorów (prawy)*2
25 15 Układ sterowania silnikiem
26 15 Układ sterowania silnikiem
27 15 Układ sterowania silnikiem
28 15 Układ sterowania skrzynią biegów
29
30 7,5 Klimatyzator
31
32 10 Światła stopu
33 15 Wycieraczka tylnej szyby
34 20 Światła drogowe reflektorów * 2
35 15 Reflektor (prawy) * 1
36 15 Światła przeciwmgielne*
37 7,5 Układ sterowania silnikiem
38 7,5 System nagłośnieniowy
39
40
41 10 Klaster instrumentów, licznik
42 7,5 Poduszka powietrzna
43 25 Model wyposażony w system Bose® Sound System
44 15 System nagłośnieniowy
45 30 ABS;

System dynamicznej kontroli stabilności.

46 15 System paliwowy
47
48 15 Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49
50 25 Światła awaryjne;

Kierunkowskazy;

Światła postojowe (przednie boczne światła obrysowe).

51 15 Światła do jazdy dziennej
52 15 Gniazda akcesoriów
53 15 Klakson
54 15 Światło górne
*1 Z reflektorami ksenonowymi

*2 Z reflektorami halogenowymi

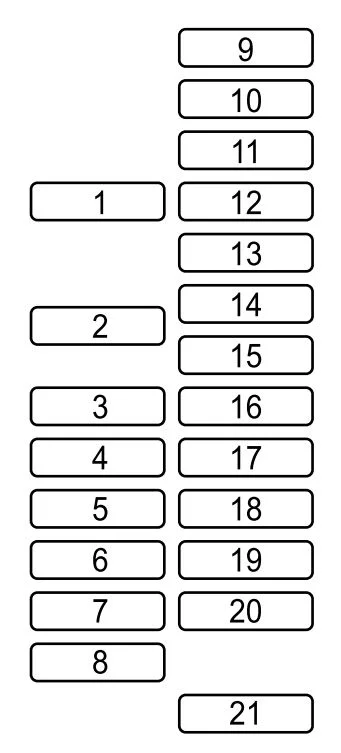

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-5 I (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny
2
3 15 Gniazda akcesoriów
4 25 Okna elektryczne
5 15 Czujnik ciężaru siedziska*
6 25 Elektryczne zamki do drzwi
7 20 Podgrzewanie siedzeń*
8 10 Szyberdach*
9 15 Gniazda akcesoriów
10
11
12
13
14
15
16
17 7,5 Odmrażacz lusterek*
18
19
20
21
*Niektóre modele
