Mazda CX-5 I (2015) – schematy bezpieczników i przekaźników

Mazda CX-5 I (2015) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 I z lat: 2015.

Mazda CX-5 I to pierwsza generacja popularnego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2012 roku i był produkowany do 2017 roku.

Mazda CX-5 I została zbudowana na nowej, lekkiej platformie, która pozwoliła na osiągnięcie lepszych osiągów i efektywności paliwowej. Samochód charakteryzuje się nowoczesnym designem zgodnym z filozofią KODO – Dusza Ruchu, która podkreśla dynamiczne i eleganckie linie.

Wnętrze Mazdy CX-5 I zostało starannie zaprojektowane, aby zapewnić wysoki komfort jazdy dla kierowcy i pasażerów. Materiały są wysokiej jakości, a układ deski rozdzielczej jest ergonomiczny i intuicyjny, co ułatwia obsługę różnych funkcji pojazdu.

Mazda CX-5 I była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, w zależności od rynku. Silniki te oferowały odpowiednią moc i efektywność paliwową, co przekładało się na przyjemność z jazdy i oszczędność kosztów eksploatacji.

Jedną z najważniejszych cech Mazdy CX-5 I było jej dynamiczne prowadzenie. Samochód posiadał precyzyjny układ kierowniczy i dobrze wyważone zawieszenie, co przekładało się na pewność i przyjemność z jazdy zarówno na drodze, jak i w mieście.

Zobacz także:  Mazda CX-9 II (2023) - schematy bezpieczników i przekaźników

Mazda CX-5 I oferowała także różne zaawansowane technologie i systemy bezpieczeństwa, takie jak system monitorowania martwego pola, system aktywnego hamowania w nagłych wypadkach, system kontroli trakcji i wiele innych, co podnosiło poziom bezpieczeństwa jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

Mazda CX-5 I (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Wentylator chłodzący
2 30 Do ochrony różnych obwodów
3 30 Układ sterowania silnikiem
4
5 30 Okna elektryczne
6
7
8 20 Układ sterowania silnikiem
9 40 Odmrażacz tylnej szyby
10
11 30 Wentylator chłodzący
12
13
14
15 40 Układ sterowania silnikiem
16 50 ABS;

System dynamicznej kontroli stabilności.

17 50 Do ochrony różnych obwodów
18 20 Wycieraczka i spryskiwacz przedniej szyby
19 40 Klimatyzator
20
21 7,5 Układ sterowania silnikiem
22 15 Do ochrony różnych obwodów
23 15 Reflektor (lewy)*1;

Reflektor mijania (lewy)*2.

24 15 Światła mijania reflektorów (prawy)*2
25 15 Układ sterowania silnikiem
26 15 Układ sterowania silnikiem
27 15 Układ sterowania silnikiem
28 15 Układ sterowania mostem pędnym*;

Wyłącznik zapłonu.

29
30 7,5 Klimatyzator
31
32 10 Światła stopu
33 15 Wycieraczka tylnej szyby
34 20 Światła drogowe reflektorów * 2
35 15 Reflektor (prawy) * 1
36 15 Światła przeciwmgielne*
37 7,5 Układ sterowania silnikiem
38 7,5 System nagłośnieniowy
39
40
41 10 Klaster instrumentów, licznik
42 7,5 Poduszka powietrzna
43 25 Model wyposażony w system Bose® Sound System*
44 15 System nagłośnieniowy
45 30 ABS;

System dynamicznej kontroli stabilności.

46 15 System paliwowy
47
48 15 Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49
50 25 Światła awaryjne;

Kierunkowskazy;

Światła postojowe (przednie boczne światła obrysowe).

51 15 Światła dzienne*
52 15 Gniazda akcesoriów
53 15 Klakson
54 15 Światło górne
*1 Z reflektorami ksenonowymi

*2 Z reflektorami halogenowymi

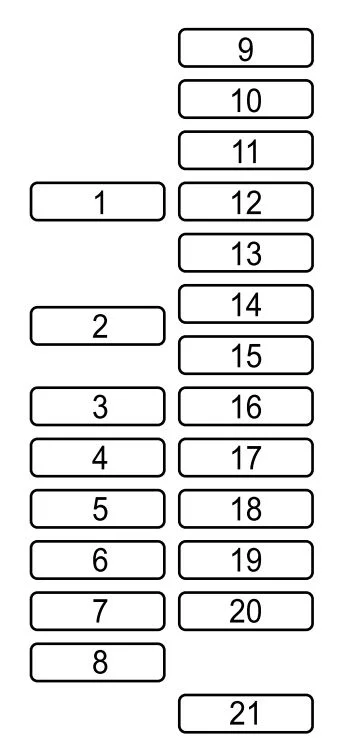

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-5 I (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny*
2
3 15 Gniazda akcesoriów
4 25 Okna elektryczne
5 15 Czujnik ciężaru siedziska*
6 25 Elektryczne zamki do drzwi
7 20 Podgrzewanie siedzeń*
8 10 Szyberdach*
9 15 Gniazda akcesoriów
10
11
12
13
14
15
16
17 7,5 Odmrażacz lusterek*
18
19
20 20 AT wskaźnik zmiany biegów*
21 30
*Niektóre modele
