W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MAN TGS i TGX z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.

MAN TGS i TGX to ciężarowe samochody dostawcze, które produkowane są przez niemiecką firmę MAN Truck & Bus SE. Oba modele zostały wprowadzone na rynek w 2007 roku jako następcy modelu TGA.

MAN TGS został zaprojektowany do ciężkich zadań, takich jak przewóz materiałów sypkich, transport ciężkich ładunków lub obsługa budowy. Samochód może być wyposażony w silniki wysokoprężne o mocy od 320 do 500 KM, a także w różne rodzaje kabiny, od krótkiej po długą. MAN TGS oferuje również wiele funkcji bezpieczeństwa, takich jak system ABS, ESP i systemy asystujące przy zmianie pasa ruchu czy parkowaniu.

MAN TGX, z drugiej strony, jest przeznaczony głównie do długodystansowego transportu towarów. Jest wyposażony w silniki wysokoprężne o mocy od 360 do 640 KM, które zapewniają dużą moc i oszczędność paliwa. Samochód oferuje również wygodne kabiny z wyposażeniem na miarę luksusowych samochodów osobowych, a także wiele funkcji bezpieczeństwa, takich jak systemy utrzymywania pasa ruchu, aktywnego tempomatu, hamowania awaryjnego i systemu monitorowania zmęczenia kierowcy.

Zobacz także:  MAN TGE (2017-2023) - schematy bezpieczników i przekaźników

Oba modele są dostępne z różnymi typami nadwozia i wyposażenia, w zależności od potrzeb klienta.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników i przekaźników

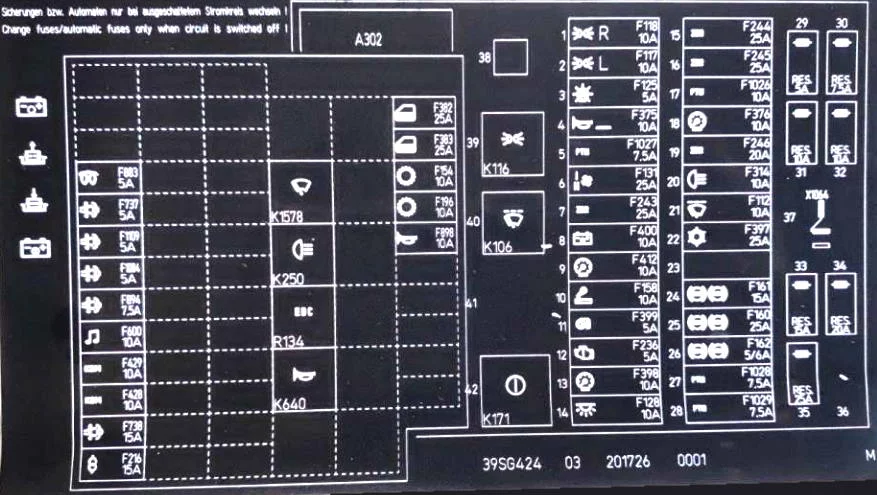

Główny bezpiecznik i skrzynka przekaźników znajduje się w tablicy rozdzielczej po stronie pasażera. Aby uzyskać dostęp, należy odkręcić śruby mocujące w kierunku przeciwnym do ruchu wskazówek zegara, aż się zatrzymają.

MAN TGS i TGX (2007-2023) - schematy bezpieczników i przekaźników



MAN TGS i TGX (2007-2023) - schematy bezpieczników i przekaźników

Opis

1 Bezpiecznik F118 dla prawego światła tylnego i światła postojowego po prawej stronie
2 bezpiecznik F117 dla lewego tylnego obrysu i światła postojowego z lewej,
3 Bezpiecznik F125 do podświetlenia tablicy przyrządów, przełączniki dźwigniowe, podświetlenie klawiszy wyłączania,
4 F375 (zacisk 15) zewnętrzny bezpiecznik kabiny, sygnał
5 Bezpiecznik zasilania procesora sterowania samochodu F1027 (zacisk 15),
6 Bezpiecznik wentylatora nagrzewnicy F131
7 bezpiecznik zasilania F243 centralnego komputera pokładowego – zasilanie stałe, nie przez stacyjkę,
8 Bateria F400
9 F412 zasilanie tachografu i wskaźników tablicy rozdzielczej (zacisk 30)
10 F158 gniazdo zapalniczki
11 F399 Bezpiecznik ładowania, zasilanie wzbudzenia generatora (zacisk 15)
12 Zasilanie centrali F236 EDC (zacisk 15), (schematy połączeń – EDC 7 C32, -EDC 7 D2840, -EDC 6.1)
13 F398 wskaźniki mocy tachografu i deski rozdzielczej (zacisk 15)
14 zasilanie odbiorcze F128 (napięcie stałe),
15 F244 zasilanie centralnego komputera pokładowego (zacisk 30-1),
16 F245 zasilanie centralnego komputera pokładowego (zacisk 30-2),
17 F1026 zasilanie procesora sterującego pojazdem,
18 Bezpiecznik kabinowy F376 dla odbiorników (zacisk 15),
19 F246 zasilanie centralnego komputera pokładowego (zacisk 15),
20 F314 Bezpiecznik światła cofania,
21 F112 Zasilanie wycieraczek i spryskiwaczy przedniej szyby
22 klimatyzator F397,
23 zasilacz do palnika elektrycznego F106,
24 F161 zasilanie układu EBS/ABS – zawór sterujący hamulca,
25 F160 EBS\ABS przyczepa,
26 F162 zasilacz sterujący EBS\ABS,
27 F1028 zasilanie procesora sterującego pojazdu lub jednostki sterującej;
28 F1028 zasilanie procesora sterującego pojazdu lub jednostki sterującej;
29 rezerwa
30 rezerwa
31 rezerwa
32 rezerwa
33 rezerwa
34 rezerwa
35 rezerwa
36 rezerwa
37 skoczek,
38 narzędzie
39 K116 przekaźnik światła postojowego i tylne światła
40 K106 zintegrowany przekaźnik wycieraczek
41 Przekaźnik palnika elektrycznego K102
42 Przekaźnik odbiornika K171 (zacisk 15)
Przekaźnik sygnału K460
F382 Podnośnik szyby elektrycznej
Podnośnik szyby elektrycznej F383
F371 Zasilanie FFR (zacisk 30)
F372 Zasilanie FFR (zacisk 15)
F400 Bezpiecznik blokady kierownicy
Bezpiecznik drutowy F522 3000
Bezpiecznik drutowy F523 3001
Zobacz także:  MAN TGA (2000-2011) - schematy bezpieczników i przekaźników



W pobliżu akumulatora można zainstalować dodatkowe bezpieczniki odpowiedzialne za pracę urządzeń ze stałym źródłem zasilania oraz innych urządzeń.
