MAN F2000 i F3000 – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MAN F2000 i F3000. MAN F2000 i F3000 to ciężarowe ciągniki siodłowe produkowane przez niemiecką firmę MAN SE w latach 90. i na początku XXI wieku. F2000 był produkowany od 1994 do 2005 roku, natomiast F3000 od 1995 do 2000 roku. MAN F2000 […]

10/20/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MAN F2000 i F3000.

MAN F2000 i F3000 to ciężarowe ciągniki siodłowe produkowane przez niemiecką firmę MAN SE w latach 90. i na początku XXI wieku. F2000 był produkowany od 1994 do 2005 roku, natomiast F3000 od 1995 do 2000 roku.

MAN F2000 był produkowany w różnych konfiguracjach silnikowych, od 6-cylindrowych do 12-cylindrowych, a także w różnych długościach ramy. Wśród silników były zarówno jednostki wysokoprężne, jak i benzynowe, a moc silników wahała się od 240 do 680 KM. F2000 był wyposażony w manualną lub automatyczną skrzynię biegów.

MAN F3000 różnił się nieco od F2000, m.in. poprzez wydłużenie kabiny oraz zmiany w stylizacji. Był dostępny z silnikami wysokoprężnymi o mocy od 250 do 480 KM.

Oba modele cieszyły się popularnością na rynku europejskim, a także w innych częściach świata. W 2000 roku F2000 zdobył tytuł „Truck of the Year” (Ciężarówka Roku) w Europie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  MAN TGE (2017-2023) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników i przekaźników

Znajduje się w tablicy rozdzielczej po stronie pasażera. Można go również montować na dole panelu.

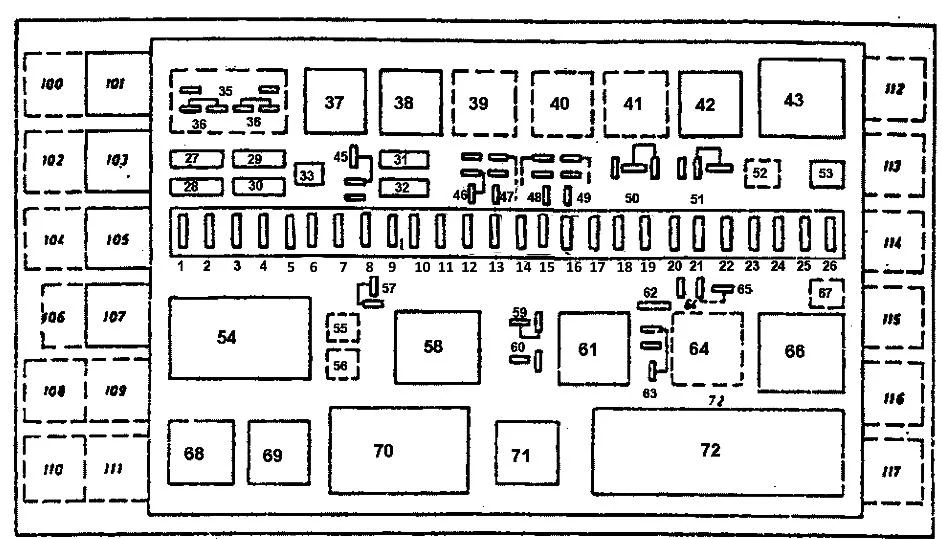

MAN F2000 i F3000 - schematy bezpieczników i przekaźników

Opis

1 światła mijania, prawy
2 światło mijania, lewe
3 światła drogowe, prawa
4 światła drogowe, lewe
5 światło pozycyjne i obrysowe tylne, prawe
6 światło pozycyjne i obrysowe tylne, lewe
7 regulacja prędkości średniej (zapasowa)
8 podgrzewacz filtra paliwa
9 oświetlenie instrumentów i oświetlenie przełączników
10 światła przeciwmgielne / tylne światła przeciwmgielne
11 bezpiecznik stop. silnik
12 Oświetlenie wnętrza / Lampka do czytania / Oświetlenie schodowe / System świateł awaryjnych / Obrotomierz / Prędkościomierz / Radio
13 ABS (zapasowy)
14 wycieraczki, spryskiwacze szyby przedniej
15 ABS, zawory regulacji ciśnienia (zapasowe)
16 ABS / Przyczepa (zapasowa)
17 skrzynia biegów (zapasowa)
18 sterowanie wentylatorem
19 ogrzewanie lusterka
20 migające urządzenie świetlne
21 Zatrzymaj silnik (magnes wyłączający)
22 ogrzewanie/wentylacja
23 światło hamowania / światło cofania
24 kontrola pracy (wskaźniki, lampki kontrolne)
25 zapalniczka
26 pomoc przy rozruchu palnika elektrycznego
27 do 32 – Zapasowe bezpieczniki
33 Uchwyt bezpiecznika
36 X 36 mostów 56b R-56b, 56b-56b L
37 Przekaźnik K 37 – światła pozycyjne i tylne
38 Przekaźnik K 38 – odbiorniki, zacisk 58
39 Przekaźnik K 39 – światła przeciwmgielne
40 Przekaźnik K 40 – tylne światło przeciwmgielne
41 Elektryczny wyłącznik główny akumulatora K 41
42 Przekaźnik K 42 – światła mijania i drogowe
43 Przekaźnik K 43 – odbiorniki, zacisk 15
44 Bezpłatny
45 Mostek X 45 2-1
46 X 46 mostek 2-1
47 X 47 most 2-3
48 X 48 mostek 2-3
49 X 49 most 2-3
50 X 50 mostek 2-3
51 X 51 mostek 2-1
52 Dioda V52 – wyłącznik główny akumulatora elektrycznego
53 Dioda wolna V53 – zacisk 15
54 Przekaźnik wskaźnika migania K54
55 Wolny
56 Dioda V56
57 Mostek X57 2-1
58 Przekaźnik K58 – opóźnienia – stop. silnik
59 Mostek X59 2-1 (niedostępny dla samochodów z ABS)
60 Wolny
61 Czujnik krańcowy K61 – hamulec silnikowy
62 Ucho do wypełnienia
63 Mostek X63 2-3
64 K64 – czujnik wartości granicznej – ogranicznik prędkości
65 Mostek X65 2-1
66 Przekaźnik mocy K66 – wspomaganie rozruchu palnika elektrycznego
67 Dioda V67 – wyłącznik główny akumulatora elektrycznego
68 Przekaźnik mocy K68 – kontrolki migające, prawy
69 Przekaźnik mocy K69 – migające kontrolki, lewy
70 Czujnik K70 – przerywacz interwału czyszczenia szyb
71 Przekaźnik K71 – impuls czyszczący – wycieraczka
72 Przekaźnikowe urządzenie sterujące K72 – wspomaganie rozruchu palnika elektrycznego
100 Przekaźnik rzędowy
101 Przekaźnik światła nocnego
102 Zapasowy
103 Diody hamowania silnika
104 Zapasowy
105 Zapasowy
106 bezpiecznik – spryskiwacz reflektorów
107 przekaźnik spryskiwaczy reflektorów
108 Zapasowy
109 bezpiecznik światła roboczego
110 przekaźnik spryskiwacza przedniej szyby
111 przekaźnik spryskiwacza przedniej szyby
112 Przekaźnik ABS/ASR
113 Przekaźnik ABS/ASR
114 Przekaźnik ABS/ASR
115 Przekaźnik ABS/ASR
116 Przekaźnik ABS/ASR
117 Przekaźnik ABS/ASR
Zobacz także:  MAN TGS i TGX (2007-2023) - schematy bezpieczników i przekaźników

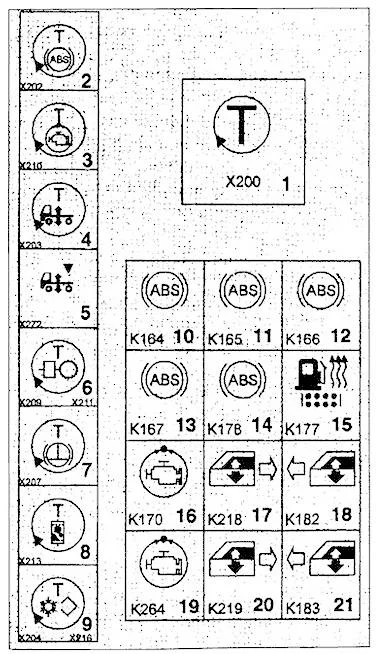

Dodatkowa skrzynka

W niektórych modelach można zainstalować kolejną jednostkę z przekaźnikiem.

MAN F2000 i F3000 - schematy bezpieczników i przekaźników
