W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa RX 350 (XU30) z lat: 2007, 2008, 2009.

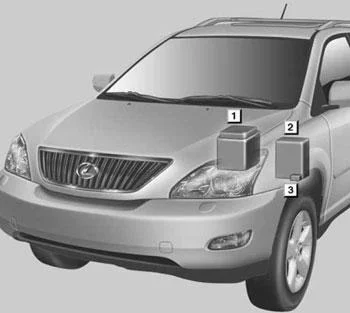

Lokalizacja

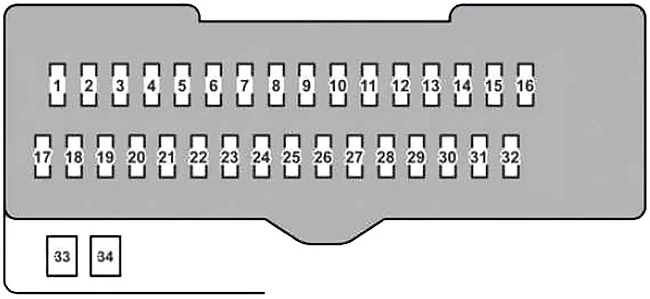

Schemat skrzynki bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie.
| Numer | Ampery [A] | Opis |
| 1 | 20 | Elektrycznie sterowane tylne prawe okno |
| 2 | 20 | Tylne lewe boczne okno elektryczne |
| 3 | 7,5 | Otwieracz drzwi wlewu paliwa |
| 4 | 15 | Przednie światła przeciwmgielne |
| 5 | 7,5 | System diagnostyki pokładowej |
| 6 | 25 | Odmrażacz do wycieraczek, MIR HTR |
| 7 | 10 | Światła tylne, wysoko zamontowane światło stopu, lampka ostrzegawcza awarii tylnego światła, układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, układ wspomagania hamowania, elektronicznie modulowane zawieszenie pneumatyczne, układ sterowania blokadą zmiany biegów, wielopunktowy układ wtrysku paliwa/sekwencyjne wielopunktowe paliwo układ wtryskowy |
| 8 | 30 | Sterowanie uchylne i teleskopowe |
| 9 | 7,5 | System bezpieczeństwa |
| 10 | 7,5 | System startowy |
| 11 | 7,5 | Brak obwodu |
| 12 | 7,5 | Elektronicznie modulowane zawieszenie pneumatyczne |
| 13 | 25 | Multipleksowy system komunikacji |
| 14 | 30 | Szyberdach |
| 15 | 10 | Przednie światła przeciwmgielne, światła zestawu wskaźników, światła tablicy przyrządów, przednie światła obrysowe boczne, światła tylne, światła tablicy rejestracyjnej, konwerter holowniczy |
| 16 | 7,5 | Oświetlenie schowka, oświetlenie tablicy przyrządów, oświetlenie tablicy przyrządów, oświetlenie skrzynki konsoli, system audio, gniazdko elektryczne, przełącznik otwierania drzwi garażowych, elektronicznie sterowana automatyczna skrzynia biegów, środek do czyszczenia reflektorów, elektronicznie modulowane zawieszenie pneumatyczne, podgrzewacze siedzeń, przełączniki audio na kierownicy, zasilanie tylne drzwi |
| 17 | 7,5 | Elektrycznie sterowane lusterko wsteczne, szyberdach, system komunikacji multipleksowej, wyświetlacz systemu nawigacji, system sterowania blokadą zmiany biegów, system komunikacji multipleksowej (system elektrycznego zamka drzwi, system zdalnego sterowania bezprzewodowego), system pamięci pozycji jazdy, system kontroli stabilności pojazdu, system kontroli trakcji , wycieraczki przedniej szyby, elektronicznie sterowana automatyczna skrzynia biegów, podgrzewane fotele, elektryczne fotele, uchylny i teleskopowy układ kierowniczy, elektryczne tylne drzwi, elektronicznie modulowane zawieszenie pneumatyczne |
| 18 | 10 | Automatyczny system poziomowania reflektorów, system kontroli stabilności pojazdu, dynamiczny tempomat laserowy, urządzenie do czyszczenia reflektorów, adaptacyjny system oświetlenia przedniego |
| 19 | 7,5 | Elektryczne wentylatory chłodzące, układ klimatyzacji, odmgławiacz tylnej szyby, wyłącznik silnika, odmrażacz wycieraczek szyby przedniej |
| 20 | 20 | Spryskiwacz przedniej szyby |
| 21 | 20 | podgrzewacze siedzeń |
| 22 | 7,5 | Oświetlenie zestawu wskaźników, oświetlenie tablicy przyrządów, światła awaryjne, pas bezpieczeństwa, gniazdo zasilania, lampka ostrzegawcza awarii tylnego światła, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, światła awaryjne |
| 23 | 30 | Wycieraczki |
| 24 | 15 | Wycieraczka tylnej szyby |
| 25 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 26 | 10 | System poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system klasyfikacji pasażerów z przodu, światła stopu |
| 27 | 7,5 | Miernik i metry |
| 28 | 7,5 | Wyświetlacz systemu nawigacji, elektryczne sterowanie lusterkiem wstecznym, system sterowania blokadą zmiany biegów, system komunikacji multipleksowej |
| 29 | 15 | Zapalniczka, gniazdko elektryczne |
| 30 | 15 | Gniazdo zasilania |
| 31 | 7,5 | Oświetlenie zestawu wskaźników, oświetlenie tablicy przyrządów, system nawigacji, system audio |
| 32 | 10 | Odmgławiacz zewnętrznego lusterka wstecznego |
| 33 | 30 | Fotele elektryczne |
| 34 | 30 | Okno elektryczne, system komunikacji multipleksowej (system elektrycznego zamka drzwi, bezprzewodowy system zdalnego sterowania), zewnętrzne lusterko wsteczne |

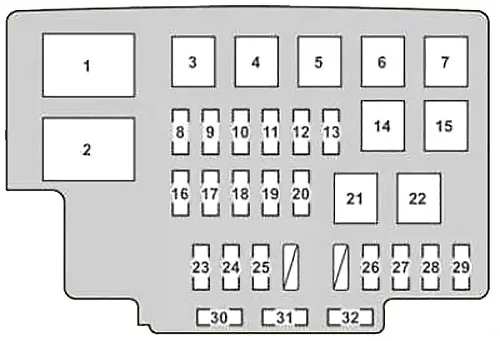

Schemat skrzynki bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 1 | 60 | Z elektronicznie modulowanym zawieszeniem pneumatycznym: elektronicznie modulowane zawieszenie pneumatyczne |
| 100 | Bez elektronicznie modulowanego zawieszenia pneumatycznego: HEATER, TAIL, PANEL, FR FOG, CIG, RADIO № 2, ECU-ACC, PWR OUTLET № 1, GAUGE № 1, ECU-IG №1, FRWIP, RRWIP, WASHER, seat HTR, ECU -IG № 2, P/ seat, PWR, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR №2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF , RR MGŁA | |
| 2 | 140 | INP-J/B, AIRSUS (60 A), ABS № 1, ABS № 2, RDI FAN, RR DEF, HEATER, PBD, H-LP CLN/MSB, H-LP CLN, POWER OUTLET № 2, HOLOWANIE, OGON , PANEL, FR FOG, CIG, RADIO № 2, ECU-ACC, PWR OUTLET № 1, GAUGE № 1, ECU-IG № 1, FRWIP, RR WIP, PODKŁADKA, NAGRZEWNICA, siedzenie HTR, ECU-IG № 2, P / seat, PWR, CRT, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR № 2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF, RR FOG |
| 3 | 30 | Zasilanie tylne drzwi |
| 4 | 30 | Środek do czyszczenia reflektorów |
| 30 | Środek do czyszczenia reflektorów | |
| 5 | 30 | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 6 | 40 | Odmgławiacz tylnej szyby |
| 7 | 50 | Układ klimatyzacji, odmgławiacz tylnej szyby |
| 8 | 7,5 | System świateł do jazdy dziennej |
| 9 | 15 | Reflektor lewy (światło mijania) |
| 10 | 15 | Reflektor lewy (światło drogowe) |
| 11 | 15 | Reflektor prawy (światło drogowe) |
| 12 | 30 | Światła przyczepy |
| 13 | 7,5 | System nagłośnieniowy |
| 14 | 50 | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 15 | 50 | Elektryczne wentylatory chłodzące |
| 16 | 15 | Włącz światła sygnalizacyjne |
| 17 | 25 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 18 | 7,5 | System ładowania |
| 19 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 20 | 10 | Klakson |
| 21 | 40 | System świateł do jazdy dziennej, lewy reflektor, prawy reflektor, H-LP R LWR, H-LP R UPR, H-LP L UPR, H-LP L LWR, DRL |
| 22 | 30 | Układ rozruchowy, WSKAŹNIK № 2, IGN, IG2 |
| 23 | 15 | System audio, system nawigacji |
| 24 | 7,5 | Elektryczna szyba, system komunikacji multipleksowej, wskaźniki i liczniki, oświetlenie zestawu wskaźników, oświetlenie tablicy przyrządów, system klimatyzacji, mechanizm otwierania drzwi garażowych, podświetlany system wejściowy, bezprzewodowy system zdalnego sterowania, tylne drzwi elektryczne, system pamięci pozycji jazdy, wyświetlacz systemu nawigacji, szyberdach, sterowanie uchylne i teleskopowe, elektryczne fotele, zewnętrzne lusterko wsteczne, wycieraczki szyby przedniej |
| 25 | 7,5 | Wskaźniki i liczniki, oświetlenie osobiste, oświetlenie próżności, oświetlenie sufitowe drzwi, oświetlenie klamek wewnętrznych, oświetlenie wyłącznika silnika, oświetlenie przestrzeni na nogi, oświetlenie zadrapań, oświetlenie bagażnika, oświetlenie wewnętrzne |
| 26 | 30 | System nagłośnieniowy |
| 27 | 25 | Multipleksowy system komunikacji |
| 28 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 29 | 25 | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, EFI № 2 |
| 30 | 15 | Reflektor prawy (światła mijania) |
| 31 | 20 | Gniazdo zasilania |
| 32 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
