Lexus LS 430 (XF30) (2000-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa LS 430 (XF30) z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc […]

10/03/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa LS 430 (XF30) z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Ruch lewostronny

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników



Kierownica z prawej strony

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

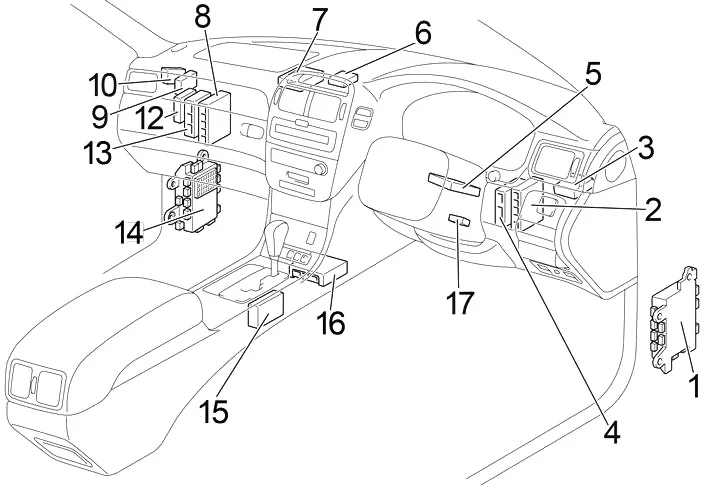

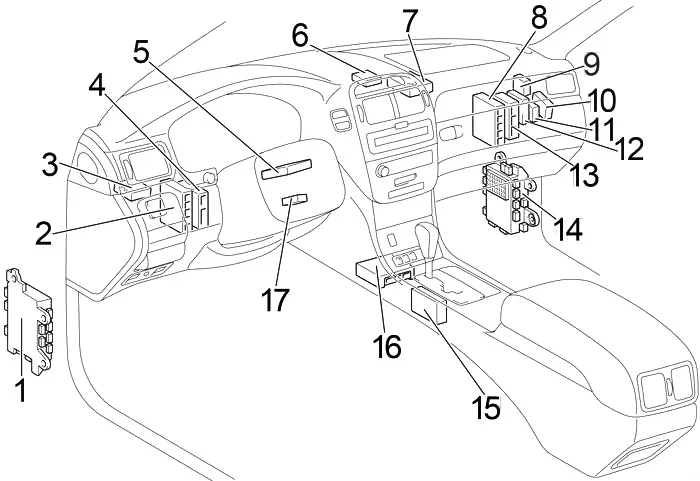

  1. Skrzynka bezpieczników 1
  2. 2000-2003: ECU kontroli poślizgu
    2003-2006: ECU zawieszenia pneumatycznego
  3. ECU bramy
  4. Power Tilt i Power Teleskopowy ECU
  5. ECU blokady kierownicy (z systemem inteligentnego klucza)
  6. Transponder Key Computer (bez systemu Smart Key)
  7. ECU odstraszania kradzieży
  8. Zespół sterowania klimatyzacją
  9. 2003-2006: PPS ECU
  10. 2004-2006: ECU kontroli odległości
  11. 2003-2006: AFS ECU
  12. 2000-2003: ECU kontroli poziomu reflektorów
  13. 2000-2003: ECU zawieszenia pneumatycznego
  14. Skrzynka bezpieczników 2
  15. ECU sterowania blokadą zmiany biegów
  16. Zespół czujnika poduszki powietrznej
  17. Wzmacniacz klucza transpondera



Skrzynka bezpieczników w przedziale pasażerskim nr 1 (po stronie kierowcy)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą w wnęce na nogi po stronie kierowcy. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Ruch lewostronny

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

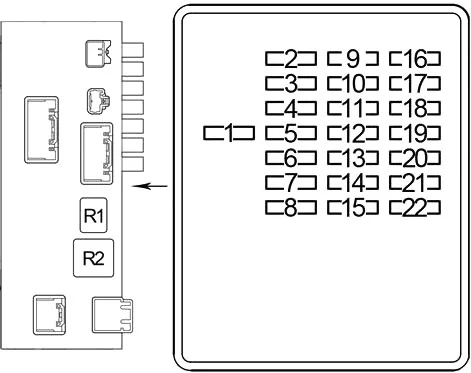

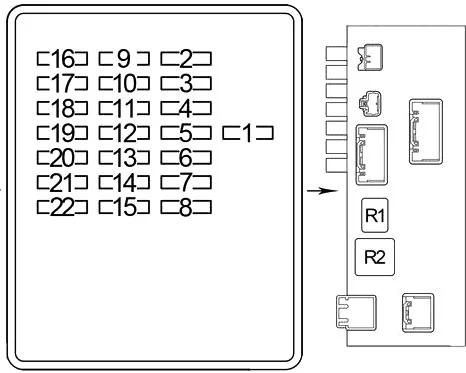

Numer Ampery [A] Opis
1 7,5 RHD: system audio, system nawigacji
2 20 Sterowanie uchylne i teleskopowe
3 30 RHD: system audio
4 7,5 System wspomagania parkowania Lexus, Ogrzewanie tylnego siedzenia, Tylny fotel z klimatyzacją , Wyświetlacz wielofunkcyjny, System audio, Zapalniczka, Oświetlenie tablicy przyrządów, Oświetlenie skrzynki na monety, Oświetlenie lusterka tylnego, Oświetlenie schowka na rękawiczki, Elektrycznie regulowane tylne siedzenie, Elektronicznie modulowany system zawieszenia pneumatycznego , kierunkowskazy, zegar, system blokady zmiany biegów, system kontroli stabilności pojazdu, osłona przeciwsłoneczna, system sterowania elektrycznie sterowanym lusterkiem wstecznym, oświetlenie konsoli, system otwierania paliwa, adaptacyjny system oświetlenia przedniego (AFS)
5
6 30 System foteli elektrycznych
7
8 7,5 Wskaźniki i liczniki, system wspomagania parkowania Lexus, system blokady zmiany biegów
9 7,5 Sterowanie uchylne i teleskopowe, system blokady drzwi elektrycznych, system foteli elektrycznych , system immobilizera silnika
10 15 podgrzewanie fotela , system klimatyzacji foteli
11 20 Elektronicznie modulowany układ zawieszenia pneumatycznego
12 7,5 System blokady zmiany biegów, system odstraszający przed kradzieżą
13 15 Gniazdo zasilania
14 15 Tylna zapalniczka
15 7,5 System diagnostyki pokładowej
16 7,5 System startowy
17 7,5 System kontroli stabilności pojazdu
18 5 pasy bezpieczeństwa
19 7,5 System antykradzieżowy
20 7,5 System klimatyzacji
21 5 Światła stopu
22 10 Odświeżające siedzenie
Przekaźnik
R1 Akcesoria (D-ACC)
R2 Zapłon (D-IG1)
Zobacz także:  Lexus ES 250 (VZV21) (1989-1991) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim nr 2 (strona pasażera)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą w przestrzeni na nogi pasażera. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Ruch lewostronny

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

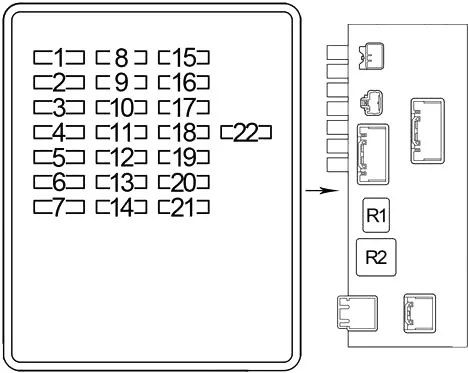

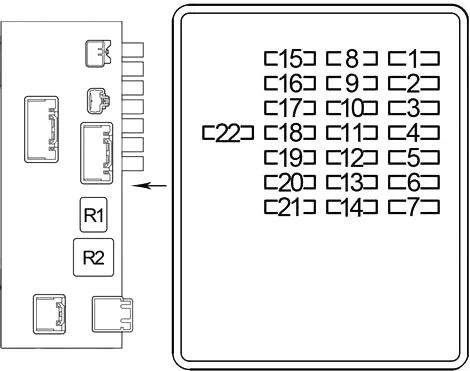

Numer Ampery [A] Opis
1 7,5 2000-2003: System poduszek powietrznych SRS, System immobilizera silnika, System blokady kierownicy
1 30 2003-2006: System poduszek powietrznych SRS, System immobilizera silnika, System blokady kierownicy, System rozruchowy
2 15 Sygnalizatory awaryjne
3 7,5 System blokady kierownicy
4 7,5 2000-2003: Wyświetlacz wielofunkcyjny
7,5 2003-2006: System poduszek powietrznych SRS, System immobilizera silnika, System blokady kierownicy, System rozruchowy
7,5 2003-2006: Wszystkie komponenty w „STA” i „IG2”, System startowy
5 7,5 System blokady drzwi, system immobilizera silnika, system blokady kierownicy, przedni fotel elektryczny, tylny fotel elektryczny
6 7,5 Sterowanie uchylne i teleskopowe, przełącznik reflektorów, przełącznik wycieraczek i spryskiwaczy przedniej szyby, przełącznik kierunkowskazów
7 10 Światła próżności, zewnętrzne światła stóp, światło wyłącznika zapłonu, zegar, wskaźniki i mierniki, oświetlenie wewnętrzne, światła osobiste
8 7,5 Wskaźniki i mierniki, system kontroli stabilności pojazdu, podświetlany system wejścia, TEL
9 10 Odświeżające siedzenie
10 5 2000-2003: System poziomowania reflektorów
7,5 2003-2006: System poziomowania reflektorów, adaptacyjny system oświetlenia przedniego (AFS)
11 7,5 Czujnik deszczu, system klimatyzacji, szyberdach, wyświetlacz informacyjny, zegar
12 15 podgrzewanie fotela, system klimatyzacji foteli
13 7,5 System klimatyzacji, system audio, zegar, wyświetlacz informacyjny, podświetlany system wejściowy
14 15 Zapalniczka przednia
15
16 7,5 System nagłośnieniowy
17 25 2000-2003: Szyberdach
20 2003-2006:
  LHD: system zamka elektrycznego, okno elektryczne, system samozamykaczy, oświetlenie grzecznościowe drzwi
20 2003-2006:
  RHD: system zamka drzwi elektrycznych, okno elektryczne, system samozamykaczy, oświetlenie grzecznościowe drzwi
18 25 System zamka drzwi z zasilaniem, system sterowania lusterkiem wstecznym z zasilaniem, odmgławiacz lusterka wstecznego zewnętrznego, system samozamykaczy, oświetlenie sufitowe w drzwiach, elektryczne szyby
19 7,5 LHD: system audio, system nawigacji
20 5 pasy bezpieczeństwa, oświetlenie klamry pasa ,
21 30 2000-2003:
  LHD: system audio
30 2000-2003:
  RHD: system foteli elektrycznych
20 2003-2006:
  LHD: system zamka elektrycznego, okno elektryczne, system samozamykaczy, oświetlenie grzecznościowe drzwi
20 2003-2006:
  RHD: system zamka drzwi elektrycznych, okno elektryczne, system samozamykaczy, oświetlenie grzecznościowe drzwi
22 25 System zamka drzwi z zasilaniem, system samozamykaczy drzwi, system sterowania lusterkiem wstecznym z zasilaniem elektrycznym, odmgławiacz lusterka wstecznego zewnętrznego, oświetlenie sufitowe w drzwiach, elektryczne szyby
Przekaźnik
R1 Akcesoria (P-ACC)
R2 Zapłon (P-IG1)

Komora silnika

Ruch lewostronny

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

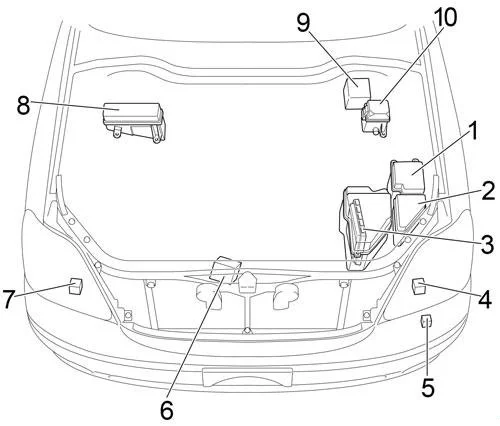

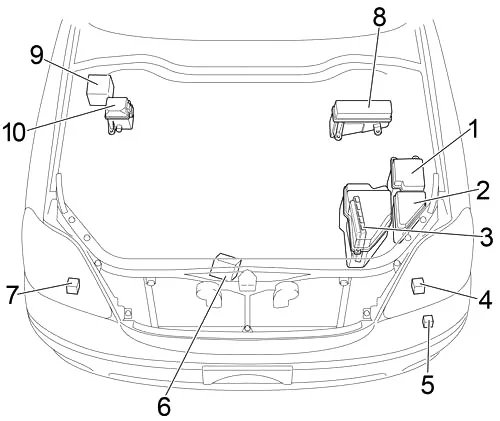

  1. Skrzynka bezpiecznikowa
  2. Skrzynka przekaźnikowa 1
  3. Silnik i ECT ECU
  4. Sterowanie reflektorami lewymiECU
  5. Przekaźnik sterujący czyszczenia reflektorów
  6. ECU wentylatora chłodzącego
  7. ECU sterowania reflektorami prawymi
  8. Topliwy blok łącza
  9. 2003-2006: ECU kontroli poślizgu z siłownikiem
  10. Skrzynka przekaźnikowa 2
Zobacz także:  Lexus ES 250, ES 300h i ES 350 (XV60) (2012-2015) - schematy bezpieczników i przekaźników

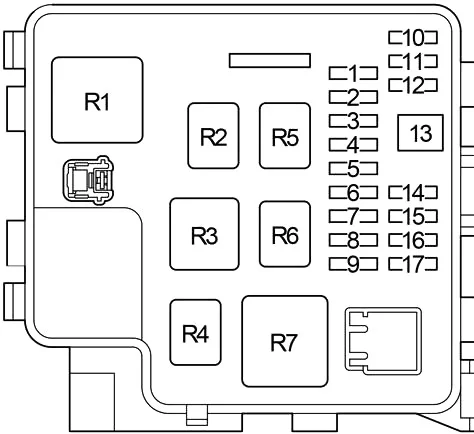

Schemat skrzynki bezpieczników w komorze silnika

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Reflektor prawy (światła mijania)
2 15 Reflektor lewy (światło mijania)
3 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
5 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 7,5 Elektryczny wentylator chłodzący, Środek do czyszczenia reflektorów, Układ ładowania, Układ rozruchowy, Odmgławiacz tylnej szyby
8 7,5 System klimatyzacji
9 30 Wycieraczka przedniej szyby
10 15 Światła przeciwmgielne
11 20 Spryskiwacz przedniej szyby
12 7,5 Światła tylne, światła postojowe, światła obrysowe boczne
13 30 Środek do czyszczenia reflektorów
14 30 2000-2003: Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
25 2003-2006: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
20 2004-2006: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
15 10 Klakson
16 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
17 20 Reflektory (światła drogowe)
Przekaźnik
R1 Zapłon (IG1)
R2 Otwarcie obwodu (pompa paliwa (C/OPN))
R3 Pompa paliwa (F/PMP)
R4 Zapłon (IG2)
R5 Sprzęgło sprężarki klimatyzacji (A/C COMP)
R6 Jednostka sterująca silnika (GŁÓWNA EFI)
R7 Reflektory (HEAD LP)

Topliwy blok łącza

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 2000-2003: Wszystkie elementy w „ Siedzisko prawe prawe”, „ Siedzisko prawe prawe”, „S/ROOF”, „AMP”, „RR IG”, „RR ECU-B”, „PP/ siedzisko ”, „RR S /HTR”, „RR S/SHADE”, „RR A/C”, „RR ACC”, „FUEL OPN” i „LCE LP”, Światła tylne i światła stopu
2003-2006:
  Wentylator 200W: Wszystkie elementy w „ siedzenie prawy prawy”, „ siedzisko lewe prawe”, „S/ROOF”, „AMP”, „RR IG”, „RR ECU-B”, „PP/ gniazdo ”, „RR S/ HTR”, „RR S/SHADE”, „RR A/C”, „RR ACC”, „FUEL OPN” i „LCE LP”, Światła tylne i światła stopu
2 40 2000-2003: System kontroli stabilności pojazdu
50 2003-2006: System kontroli stabilności pojazdu
3 50 System klimatyzacji
4 40 2000-2003: System kontroli stabilności pojazdu
30 2003-2006: System kontroli stabilności pojazdu
5 40 Odmgławiacz tylnej szyby
6 40 Elektronicznie modulowany układ zawieszenia pneumatycznego
7 50 2000-2003: System klimatyzacji
2003-2006:
  Wentylator 100 W: system klimatyzacji
8 60 Wszystkie elementy w „FR MGŁA”, „OGON”, „PODKŁADKA”, „FR IG”, „WIP”, „H-LP CRN” i „A/C IG”
9 80 Wentylator 200 W: system klimatyzacji
60 2003-2006:
  Wentylator 100W: Wszystkie elementy w „ siedzenie prawy prawy”, „ siedzisko lewe prawe”, „S/ROOF”, „AMP”, „RR IG”, „RR ECU-B”, „PP/ gniazdo ”, „RR S/ HTR”, „RR S/SHADE”, „RR A/C”, „RR ACC”, „FUEL OPN” i „LCE LP”, Światła tylne i światła stopu
10 80 Wszystkie elementy w „TI&TE”, „DP/ siedzenie ”, „A/C” „OBD”, „STOP”, „AM1”, „MPX-IG”, „ABS-IG”, „GAUGE”, „AIRSUS” , „DS/HTR”, „BEZPIECZEŃSTWO”, „PANEL”, „DB/ANC”, „GNIAZDO ZASILANIA”, „D-CIG”, „D RR-IG” i „D-ACC”
11 140 System ładowania
12 80 Wszystkie elementy w „RR DOOR RH”, „RR DOOR LH”, „D DOOR”, „H-LP LVL”, „P DOOR”, „PS/HTR”, „P-IG”, „P-ACC”, „PB/ANC”, „P-CIG”, „TEL” i „P RR-IG”
13 30 Wszystkie komponenty w „RADIO №1”, „AM2”, „HAZ” i „STR LOCK”
14 30 2000-2003: System startowy
30 2003-2006: System startowy
15 20 Wszystkie elementy w „KOPUŁCE”, „MPX-B1” i „MPS-B3”
16 5 System ładowania
17 Zapasowy bezpiecznik
18 Zapasowy bezpiecznik
19 Zapasowy bezpiecznik
20 Zapasowy bezpiecznik
Przekaźnik
R1 Rozrusznik
R2 Elektronicznie modulowany układ zawieszenia pneumatycznego (AIR SUS)
R3 Elektryczny wentylator chłodzący (FAN)
Zobacz także:  Lexus RX 350 (XU30) (2007-2009) - schematy bezpieczników i przekaźników

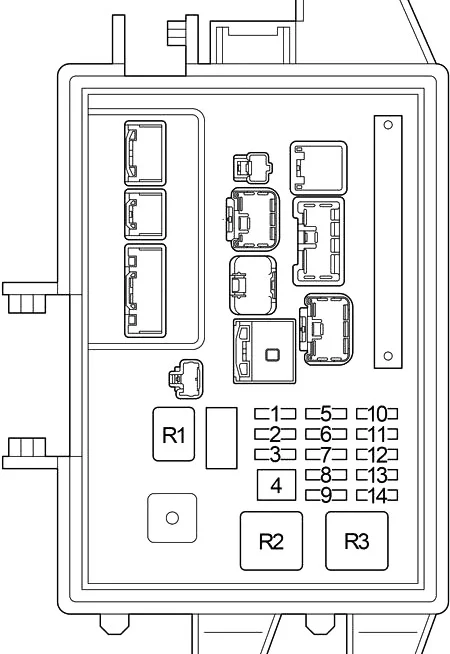

Skrzynka przekaźnikowa 1

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Odmgławiacz tylnej szyby (DEFOG)
R2

Skrzynka przekaźnikowa 2

2000-2003

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

2003-2006

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 2000-2003: System kontroli stabilności pojazdu
Przekaźnik
R1
R2 (ABS MTR)
R3 (SOL ABS)



Bagażnik

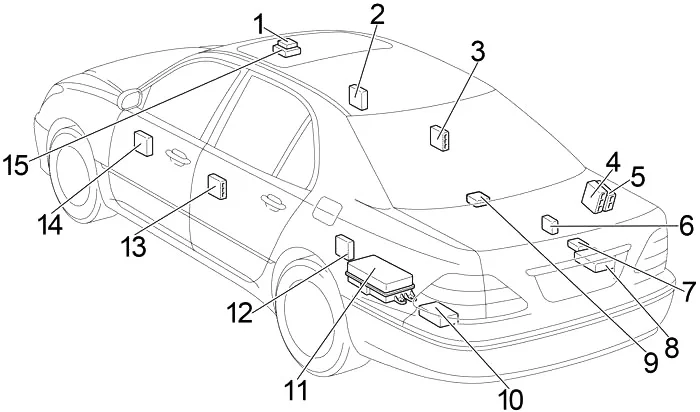

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

  1. ECU i silnik sterowania szyberdachem
  2. LHD: ECU drzwi przednich pasażera
    RHD: ECU drzwi kierowcy
  3. ECU tylnych drzwi prawych
  4. Wzmacniacz komponentowy stereo
  5. 2003-2006: ECU kamery telewizyjnej
  6. 2003-2006: Wzmacniacz klimatyzacji
  7. Tuner komponentowy stereo
  8. ECU nawigacji
  9. Tylny przekaźnik sterujący osłoną przeciwsłoneczną
  10. 2000-2004: Telefon nadawczo-odbiorczy i przekaźnik głośnikowy
    2004-2006: ECU kontroli pasów bezpieczeństwa
  11. Skrzynka bezpiecznikowa
  12. ECU sonaru luzu
  13. ECU tylnych drzwi lewych
  14. LHD: ECU drzwi kierowcy
    RHD: ECU drzwi przednich pasażera
  15. Blok przyłączeniowy



Schemat skrzynki bezpieczników bagażnika

Zdejmij podszewkę z lewej strony bagażnika i otwórz pokrowiec.

Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 System wspomagania parkowania Lexus, elektronicznie modulowany system zawieszenia pneumatycznego, system odstraszający przed kradzieżą, TEL
2 7,5 System audio, TEL
3 7,5 Tylny system klimatyzacji, System odstraszający kradzież, Światło bagażnika, Odświeżanie tylnego siedzenia
4
5 7,5 Tylny układ klimatyzacji, oczyszczacz powietrza
6 20 2000-2003:  podgrzewanie siedzeń
30 2003-2006:  podgrzewanie foteli , system klimatyzacji foteli
7 15 Parasol
8 7,5 Oświetlenie tablicy rejestracyjnej
9 20 2000-2003: System zamków drzwi elektrycznych, szyby elektryczne, system samozamykaczy, oświetlenie grzecznościowe drzwi
30 2003-2006: Szyberdach
10 10 System otwierania paliwa, System zamykania pokrywy bagażnika
11 20 2000-2003: System zamków drzwi elektrycznych, szyby elektryczne, system samozamykaczy, oświetlenie grzecznościowe drzwi
30 2003-2006:
  LHD: system audio
30 2003-2006:
  RHD: system foteli elektrycznych
12 30 LHD: System foteli elektrycznych
13 30 System foteli elektrycznych
14 30 System foteli elektrycznych
Przekaźnik
R1 Akcesoria (L-ACC)
R2 Zapłon (L-IG1)
R2 Osłona przeciwsłoneczna (RR S/SHADE)
