Lexus RX 330 (XU30) (2004-2006) – schematy bezpieczników i przekaźników

Rocznik 2004-2006 Generacja XU30

Zaktualizowano 30.01.2025

Lexus RX 330 (XU30) (2004-2006) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa RX 330 (XU30) z lat: 2004, 2005, 2006.

Sprawdzanie oraz wymiana bezpieczników Lexus RX 330 (XU30) (2004-2006)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Lexus RX 330 (XU30) (2004-2006)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

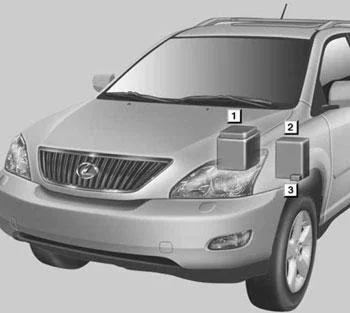

Lokalizacja Lexus RX 330 (XU30) (2004-2006)

Lexus RX 330 (XU30) (2004-2006) - schematy bezpieczników i przekaźników

Komora silnika
Panel instrumentów po stronie kierowcy
Panel instrumentów po stronie kierowcy

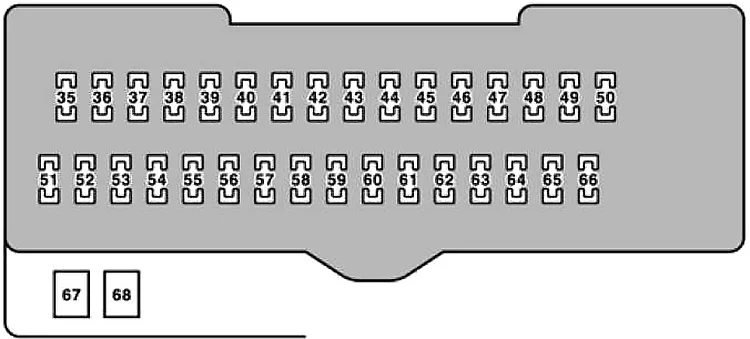

Schemat skrzynki bezpieczników w przedziale pasażerskim Lexus RX 330 (XU30) (2004-2006)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie.

Lexus RX 330 (XU30) (2004-2006) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
35	20	Elektrycznie sterowane tylne prawe okno
36	20	Tylne lewe boczne okno elektryczne
37	7,5	Otwieracz drzwi wlewu paliwa
38	15	Przednie światła przeciwmgielne
39	7,5	System diagnostyki pokładowej
40	25	Odmrażacz do wycieraczek i wszystkie elementy w bezpieczniku „MIR HTR”
41	10	Światła tylne, wysoko zamontowane światło stopu, lampka ostrzegawcza awarii tylnego światła, układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, układ wspomagania hamowania, elektronicznie modulowane zawieszenie pneumatyczne, układ sterowania blokadą zmiany biegów, wielopunktowy układ wtrysku paliwa/sekwencyjne wielopunktowe paliwo układ wtryskowy
42	30	Sterowanie uchylne i teleskopowe
43	7,5	Brak obwodu
44	7,5	System startowy
45	7,5	Brak obwodu
46	7,5	Elektronicznie modulowane zawieszenie pneumatyczne
47	25	Multipleksowy system komunikacji
48	30	Szyberdach
49	10	Przednie światła przeciwmgielne, światła zestawu wskaźników, światła tablicy przyrządów, przednie światła obrysowe boczne, światła tylne, światła tablicy rejestracyjnej, konwerter holowniczy
50	7,5	Oświetlenie schowka, oświetlenie tablicy przyrządów, oświetlenie tablicy przyrządów, oświetlenie konsoli, system audio w samochodzie, gniazdko elektryczne, przełącznik otwierania drzwi garażowych, elektronicznie sterowana automatyczna skrzynia biegów, środek do czyszczenia reflektorów, elektronicznie sterowane zawieszenie pneumatyczne, podgrzewacze siedzeń, przełączniki układu kierowniczego, zasilanie z powrotem drzwi
51	7,5	Elektrycznie sterowane lusterko wsteczne, szyberdach, system komunikacji multipleksowej, wyświetlacz systemu nawigacji, system sterowania blokadą zmiany biegów, system komunikacji multipleksowej (system elektrycznego zamka drzwi, system zdalnego sterowania bezprzewodowego), system pamięci pozycji jazdy, system kontroli stabilności pojazdu, system kontroli trakcji , wycieraczki przedniej szyby, elektronicznie sterowana automatyczna skrzynia biegów, podgrzewane fotele, elektryczne fotele, uchylny i teleskopowy układ kierowniczy, elektryczne tylne drzwi, elektronicznie modulowane zawieszenie pneumatyczne, Lexus Link System
52	10	Automatyczny system poziomowania reflektorów, system kontroli stabilności pojazdu, dynamiczny tempomat laserowy, urządzenie do czyszczenia reflektorów, adaptacyjny system oświetlenia przedniego
53	7,5	Elektryczny wentylator chłodzący, układ klimatyzacji, odmgławiacz tylnej szyby, wyłącznik zapłonu, odmrażacz wycieraczek szyby przedniej
54	20	Spryskiwacz przedniej szyby
55	20	podgrzewacze siedzeń
56	7,5	Oświetlenie zestawu wskaźników, oświetlenie tablicy przyrządów, światła awaryjne, pas bezpieczeństwa, gniazdo zasilania, lampka ostrzegawcza awarii tylnego światła, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, światła awaryjne
57	30	Wycieraczki
58	15	Wycieraczka tylnej szyby
59	20	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
60	10	System poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system klasyfikacji pasażerów z przodu, światła stopu
61	7,5	Licznik
62	7,5	Wyświetlacz systemu nawigacji, elektryczne sterowanie lusterkiem wstecznym, system sterowania blokadą zmiany biegów, system komunikacji multipleksowej
63	15	Zapalniczka, gniazdko elektryczne
64	15	Gniazdo zasilania
65	7,5	Oświetlenie zestawu wskaźników, oświetlenie tablicy przyrządów, system nawigacji, samochodowy system audio, system Lexus Link
66	10	Odmgławiacz zewnętrznego lusterka wstecznego
67	30	Fotele elektryczne
68	30	Okno elektryczne, system komunikacji multipleksowej (system elektrycznego zamka drzwi, bezprzewodowy system zdalnego sterowania), zewnętrzne lusterko wsteczne

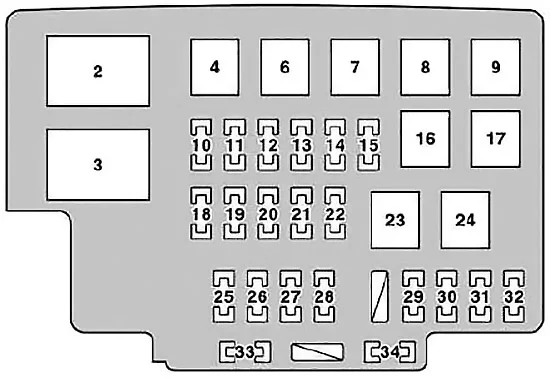

Schemat skrzynki bezpieczników w komorze silnika Lexus RX 330 (XU30) (2004-2006)

Lexus RX 330 (XU30) (2004-2006) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
2	100	bez elektronicznie modulowanego zawieszenia pneumatycznego: Wszystkie komponenty w „HEATER”, „H-LP CLN”, „TAIL”, „PANEL”, „FR FOG”, „CIG”, „RADIO № 2”, „ECU-ACC”, „ WYJŚCIE PWR nr 1”, „WSKAŹNIK nr 1”, „ECU-IG nr 1”,” FR WIP”, „RR WIP”, „MYJKA”, „ Siedzisko HTR”, „ECU-IG nr 2”, „P/ siedzenie ”, „PWR”, „TI&TE”, „DRZWI PRAWY PRAWY”, „DRZWI PRAWY PRAWY”, „MPX-B”, „AM1”, „DRZWI NR 2”, „STOP”, „OBD”, „OPN PALIWA ”, „AIRSUS” (7,5 A), „S/ROOF”, „FR DEF” i „RR FOG” bezpieczniki
2	60	z elektronicznie modulowanym zawieszeniem pneumatycznym: elektronicznie modulowane zawieszenie pneumatyczne
3	140	Wszystkie komponenty w „INP-J/B”, „AIRSUS” (60 A), „ABS № 1”, „ABS № 2”, „RDI FAN”, „RR DEF”, „HEATER”, „PBD”, „ H-LP CLN/MSB”, „H-LP CLN”, „WYJŚCIE PWR nr 2”, „HOLOWNIANIE”, „OGON”, „PANEL”, „FR MGŁA”, „CIG”, „RADIO nr 2”, „ ECU-ACC”, „WYJŚCIE PWR № 1”, „WSKAŹNIK № 1”, „ECU-IG № 1”, „FR WIP”, „RR WIP”, „PRZEMYWKA”, „NAGRZEWNICA”, „ Siedzisko HTR”, „ ECU-IG № 2”, „P/ seat ”, „PWR”, „TI&TE”, „RR DOOR LH”, „RR DOOR RH”, „MPX-B”, „AM1”, „DOOR № 2”, „ Bezpieczniki STOP”, „OBD”, „FUEL OPN”, „AIRSUS” (7,5 A), „S/ROOF”, „FR DEF” i „RR FOG”
4	30	Zasilanie tylne drzwi
5	30	Środek do czyszczenia reflektorów
6	30	Środek do czyszczenia reflektorów
7	30	Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania
8	40	Odmgławiacz tylnej szyby
9	50	Układ klimatyzacji, odmgławiacz tylnej szyby
10	7,5	System świateł do jazdy dziennej
11	15	Reflektor lewy (światło mijania)
12	15	Reflektor lewy (światło drogowe)
13	15	Reflektor prawy (światło drogowe)
14	20	Gniazdo zasilania
15	30	Światła przyczepy
16	50	Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania
17	50	Elektryczny wentylator chłodzący
18	15	Włącz światła sygnalizacyjne
19	7,5	Samochodowy system audio
20	7,5	System ładowania
21	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22	10	Klakson
23	40	System świateł do jazdy dziennej, lewy reflektor, prawy reflektor, wszystkie elementy w „H-LP R LWR”, „H-LP R UPR”, „H-LP L UPR”, „H-LP L LWR” i Bezpieczniki „DRL”
24	30	Układ rozruchowy, wszystkie elementy w bezpiecznikach „WSKAŹNIK № 2”, „IGN” i „INJ”
25	15	Samochodowy system audio, system nawigacji
26	7,5	Elektryczna szyba, system komunikacji multipleksowej, wskaźniki i liczniki, oświetlenie zestawu wskaźników, oświetlenie tablicy przyrządów, system klimatyzacji, mechanizm otwierania drzwi garażowych, podświetlany system wejściowy, bezprzewodowy system zdalnego sterowania, tylne drzwi elektryczne, system pamięci pozycji jazdy, wyświetlacz systemu nawigacji, szyberdach, sterowanie uchylne i teleskopowe, elektryczne fotele, zewnętrzne lusterko wsteczne, wycieraczki szyby przedniej
27	7,5	Wskaźniki i liczniki, oświetlenie osobiste, oświetlenie próżności, oświetlenie sufitowe w drzwiach, oświetlenie klamki wewnętrznej, oświetlenie wyłącznika zapłonu, oświetlenie stóp, oświetlenie listwy ochronnej, oświetlenie bagażnika, oświetlenie wewnętrzne
28	7,5	Lexus Link System
29	30	Samochodowy system audio
30	25	Multipleksowy system komunikacji
31	25	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
32	25	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa i wszystkie elementy w bezpieczniku „EFI № 2”
33	15	Reflektor prawy (światła mijania)
34	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
