W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa ES 250, ES 300h i ES 350 (XV60) z lat: 2012, 2013, 2014, 2015.

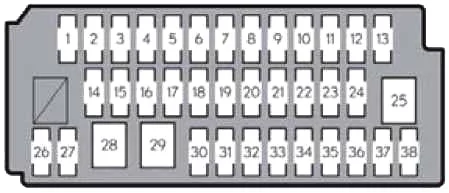

Skrzynka bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.
| Numer | Ampery [A] | Opis |
| 1 | 10 | ECU korpusu głównego, system audio, system blokady zmiany biegów, sterownik sterowania lusterkami zewnętrznymi, reduktor napięcia, wycieraczki przedniej szyby, podgrzewana kierownica, wyświetlacz wielofunkcyjny, wyświetlacz audio, intuicyjny asystent parkowania, system ostrzegania o ciśnieniu w oponach, szyberdach, automatyczna powłoka przeciwodblaskowa wewnętrzne lusterko wsteczne, czujnik kropli deszczu, tylna osłona przeciwsłoneczna, bezprzewodowy system zamka drzwi, otwieracz bagażnika i zamykacz ECU |
| 2 | 10 | Elektryczny wentylator chłodzący, odmrażacz wycieraczek przedniej szyby, VSC, ABS, system ładowania, czujnik skrętu, elektronicznie sterowana skrzynia biegów, elektryczne wspomaganie kierownicy, ECU bramy, elektryczna przechylana i teleskopowa kolumna kierownicy |
| 3 | 5 | Zegar |
| 4 | 15 | Światła postojowe, boczne światła obrysowe, oświetlenie tablicy rejestracyjnej |
| 5 | 20 | Elektryczna szyba, sterowanie lusterkiem zewnętrznym ECU |
| 6 | 20 | Zasilanie okna |
| 7 | 20 | Elektryczna szyba, sterowanie lusterkiem zewnętrznym ECU |
| 8 | 20 | Zasilanie okna |
| 9 | 7,5 | Automatyczny system poziomowania reflektorów |
| 10 | 10 | Spryskiwacz przedniej szyby |
| 11 | 7,5 | Układ klimatyzacji, podgrzewacz PTC, manometry i mierniki, podgrzewacze siedzeń i wentylatory |
| 12 | 25 | Wycieraczki |
| 13 | 7,5 | Wieloportowy układ wtrysku paliwa, sekwencyjny wieloportowy układ paliwowy, elektronicznie sterowana skrzynia biegów, system audio, system nawigacji, światła cofania |
| 14 | 10 | Otwieracz drzwi wlewu paliwa |
| 15 | 10 | Elektryczne wspomaganie kierownicy |
| 16 | 15 | Gniazdo zasilania |
| 17 | 5 | System audio, Remote Touch, wyświetlacz wielu informacji, wyświetlacz audio, system nawigacji |
| 18 | 10 | podgrzewacze siedzeń i wentylatory |
| 19 | 10 | podgrzewacze siedzeń i wentylatory |
| 20 | 7,5 | System diagnostyki pokładowej |
| 21 | 10 | Główny wyłącznik szyby, system klimatyzacji, inteligentny system dostępu z przyciskiem startowym, system ostrzegania o ciśnieniu w oponach, tylna osłona przeciwsłoneczna |
| 22 | 10 | Podgrzewana kierownica |
| 23 | 25 | Otwieracz bagażnika zasilania i bliżej ECU |
| 24 | 7,5 | System zarządzania mocą, wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ paliwowy, VSC, ABS, elektronicznie sterowana skrzynia biegów, system wspomagania kierowcy, zespół bloku przyłączeniowego w maszynowni, tylne światła, wysoko zamontowane światło stopu, inteligentny system dostępu z uruchamianiem przyciskiem, blokada zmiany biegów system |
| 25 | 30 | Fotele elektryczne |
| 26 | 7,5 | System klimatyzacji |
| 27 | 10 | Szyberdach |
| 28 | 30 | Fotele elektryczne |
| 29 | 30 | Pas bezpieczeństwa przedkolizyjnego |
| 30 | 20 | Główny korpus ECU, system zamka drzwi zasilania |
| 31 | 20 | Elektrycznie odchylana i teleskopowa kolumna kierownicy |
| 32 | 10 | System klasyfikacji pasażerów, system poduszek powietrznych SRS |
| 33 | 7,5 | Wskaźniki i mierniki |
| 34 | 7,5 | VSC, ABS, bramka ECU, inteligentny system dostępu z przyciskiem startu, system poduszek powietrznych SRS |
| 35 | 15 | Gniazdo zasilania |
| 36 | 7,5 | Główny korpus ECU, wskaźniki i mierniki, zewnętrzne lusterka wsteczne |
| 37 | 10 | Intuicyjny asystent parkowania, system wspomagania kierowcy, brzęczyk kontroli poślizgu, monitor martwego pola, czujnik radarowy |
| 38 | 20 | Brak obwodu |

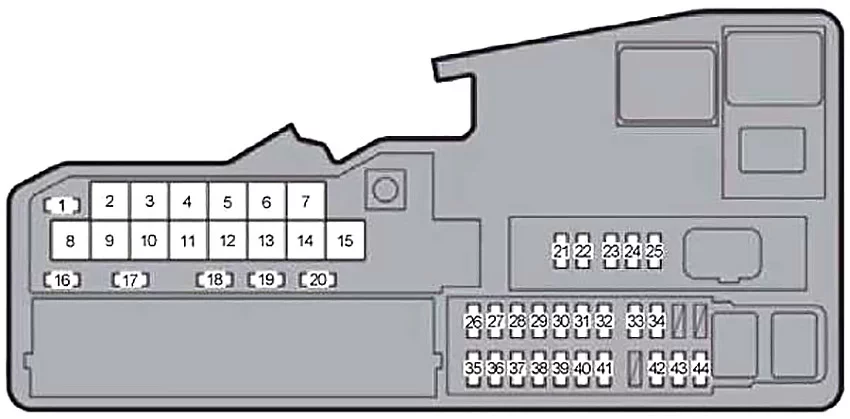

Skrzynka bezpieczników w komorze silnika

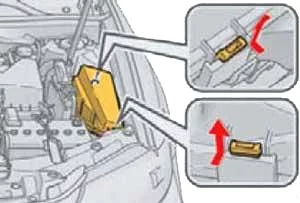

Wciśnij zakładkę i zdejmij pokrywę.
| Numer | Ampery [A] | Opis |
| 1 | 5 | System wspomagania kierowcy, wycieraczki przedniej szyby |
| 2 | 50 | Elektryczny wentylator chłodzący |
| 3 | 30 | Brak obwodu |
| 4 | 30 | ES 300h: Układ chłodzenia |
| 5 | 50 | Grzałka PTC |
| 6 | 50 | Grzałka PTC |
| 7 | 50 | System klimatyzacji |
| 8 | 140 | ES 250, ES 350: System ładowania |
| 120 | ES 300h: System hybrydowy | |
| 9 | 30 | ES 250, ES 350: VSC, ABS |
| 10 | 30 | ES 250, ES 350: System startowy |
| 30 | ES 300h: VSC, ABS | |
| 11 | 30 | Bezpieczniki H-LP RH-LO, H-LP LH-LO |
| 12 | 50 | ES 300h: VSC, ABS |
| 13 | 50 | ES 250, ES 350: VSC, ABS |
| 50 | ES 300h: VSC, ABS | |
| 14 | 50 | ES 300h: IGCT MAIN, INV W/PMP bezpieczniki |
| 15 | 80 | Elektryczne wspomaganie kierownicy |
| 16 | 7,5 | S-HORN |
| 17 | 15 | Odmrażacz do przedniej szyby |
| 18 | 10 | Klakson |
| 19 | 15 | Wyświetlacz wielofunkcyjny, wyświetlacz audio, Remote Touch, system audio, wskaźniki i mierniki |
| 20 | 30 | System nagłośnieniowy |
| 21 | 15 | Wieloportowy układ wtrysku paliwa, sekwencyjny wieloportowy układ paliwowy, elektronicznie sterowana skrzynia biegów |
| 22 | 10 | ES 250, ES 350: wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ paliwowy, układ dolotowy powietrza, układ wydechowy |
| 7,5 | ES 300h: wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ paliwowy, układ dolotowy powietrza | |
| 23 | 7,5 | Wieloportowy układ wtrysku paliwa, sekwencyjny wieloportowy układ paliwowy |
| 24 | 7,5 | Wieloportowy układ wtrysku paliwa, sekwencyjny wieloportowy układ paliwowy, elektronicznie sterowana skrzynia biegów, system zarządzania mocą, system blokady kierownicy, tempomat |
| 25 | 15 | System startowy |
| 26 | 25 | System zamka drzwi zasilania |
| 27 | 25 | Bezpieczniki INJ, IGN |
| 28 | 7,5 | ES 250, ES 350: System ładowania |
| 7,5 | ES 300h: System hybrydowy | |
| 29 | 5 | MAYDAY |
| 30 | 15 | Kierunkowskazy, migacze awaryjne |
| 31 | 10 | System blokady kierownicy |
| 32 | 30 | System nagłośnieniowy |
| 33 | 15 | Reflektor lewy |
| 34 | 15 | Reflektor prawy |
| 35 | 30 | EFI №2, EFI №3, układ paliwowy |
| 36 | 5 | inteligentny system dostępu z przyciskiem startowym, system klasyfikacji pasażerów |
| 37 | 10 | Wieloportowy układ wtrysku paliwa, sekwencyjny wieloportowy układ paliwowy |
| 38 | 7,5 | ES 300h: VSC, ABS |
| 39 | 7,5 | Wieloportowy układ wtrysku paliwa, sekwencyjny wieloportowy układ paliwowy, elektronicznie sterowana skrzynia biegów |
| 40 | 20 | ES 250, ES 350: Układ wlotu powietrza |
| 20 | ES 300h: Układ paliwowy, układ dolotowy powietrza, układ wydechowy | |
| 41 | 7,5 | System zarządzania energią, inteligentny system dostępu z przyciskiem startu |
| 42 | 10 | Oświetlenie przełącznika, system audio, wyświetlacz wielofunkcyjny, wyświetlacz audio, oświetlenie dźwigni zmiany biegów, oświetlenie schowka na rękawiczki, oświetlenie skrzynki konsoli, pilot zdalnego sterowania, intuicyjne podświetlenie przełącznika wspomagania parkowania |
| 43 | 7,5 | Zegar, oświetlenie na nogi, oświetlenie próżności, oświetlenie ozdobne, oświetlenie osobiste, oświetlenie dzięki uprzejmości drzwi |
| 44 | 10 | inteligentny system dostępu z przyciskiem startu, głównym ECU korpusu, czujnikiem sterowania, wskaźnikami i miernikami, bramką ECU, elektrycznym przechylaniem i teleskopową kolumną kierownicy, elektrycznymi siedzeniami, modułem górnym, ECU sterowania lusterkami zewnętrznymi, elektrycznym otwieraniem bagażnika i bliżej ECU |
Dodatkowa skrzynka bezpieczników (tylko ES 300h)
| Numer | Ampery [A] | Opis |
| 1 | 7,5 | Wentylator chłodzący akumulator |
| 2 | 7,5 | Bezpieczniki INV W/PMP RLY |
| 3 | 10 | System hybrydowy |
| 4 | 7,5 | System hybrydowy |
| 5 | 10 | System hybrydowy |
| 6 | 7,5 | System zarządzania energią, system hybrydowy |
| 7 | 25 | INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, bezpieczniki BATT FAN |
| 8 | 15 | System hybrydowy |
