Lexus ES 350 (XV40) (2006-2012) – schematy bezpieczników i przekaźników

Rocznik 2006-2012 Generacja XV40
Zaktualizowano 29.01.2025
Lexus ES 350 (XV40) (2006-2012) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa ES 350 (XV40) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Sprawdzanie oraz wymiana bezpieczników Lexus ES 350 (XV40) (2006-2012)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Lexus ES 350 (XV40) (2006-2012)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski Lexus ES 350 (XV40) (2006-2012)

Lexus ES 350 (XV40) (2006-2012) - schematy bezpieczników i przekaźników

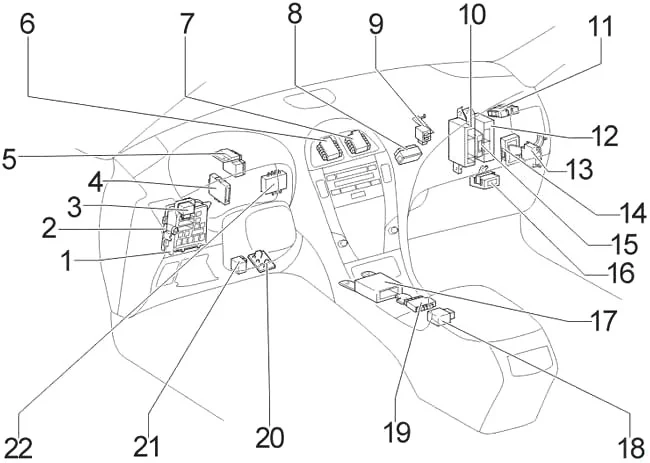

  1. Skrzynka bezpiecznikowa
  2. Główny korpus ECU
  3. Włącz migacz sygnału
  4. ECU obrotoego reflektora
  5. J/B №3
  6. Złącze przyłączeniowe №1
  7. Złącze przyłączeniowe №2
  8. J/B №4
  9. Przekaźnik wycieraczek szyby przedniej
  10. Wzmacniacz klimatyzacji
  11. ECU sterowania lusterkiem zewnętrznym
  12. Certyfikacja ECU
  13. Aktywny sterownik mocowania silnika ECU
  14. ECU kontroli odległości
  15. ECU bramy
  16. ECU ostrzeżenia o ciśnieniu w oponach
  17. Centrum montażu czujnika poduszki powietrznej
  18. ECU sterowania blokadą zmiany biegów
  19. Złącze przyłączeniowe №3
  20. ECU blokady kierownicy
  21. ECU przechyłu i teleskopu
  22. Pole kodu identyfikacyjnego

Lexus ES 350 (XV40) (2006-2012) - schematy bezpieczników i przekaźników

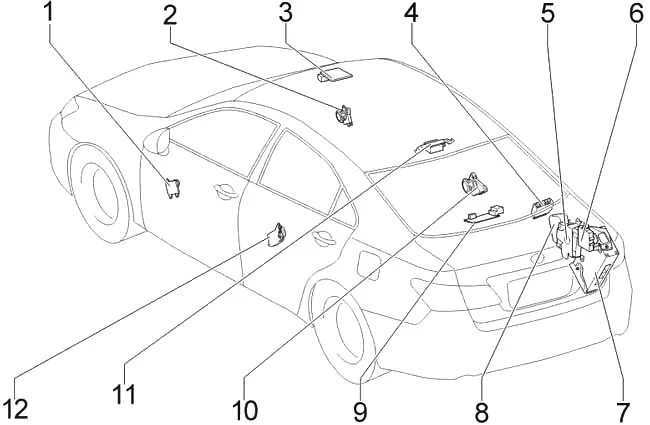

  1. ECU okna zasilania (przedni lewy)
  2. ECU okna elektrycznego (przód RH)
  3. ECU sterowania dachem przesuwnym
  4. Złącze przyłączeniowe №4
  5. ECU kontroli pasów bezpieczeństwa
  6. Ostrzeżenie o odprawie ECU
  7. Wzmacniacz komponentowy stereo
  8. Odbiornik kontroli drzwi
  9. Tylny przekaźnik przeciwsłoneczny
  10. ECU szyby elektrycznej (tylne prawe)
  11. Antena ostrzegająca o ciśnieniu w oponach i odbiornik
  12. ECU szyby elektrycznej (tylny lewy)

Schemat skrzynki bezpieczników tablicy rozdzielczej Lexus ES 350 (XV40) (2006-2012)

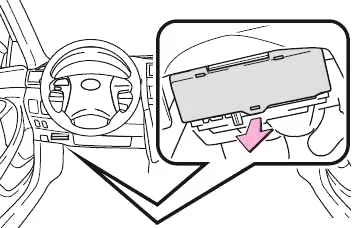

Skrzynka bezpieczników znajduje się pod deską rozdzielczą. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Lexus ES 350 (XV40) (2006-2012) - schematy bezpieczników i przekaźników

Lexus ES 350 (XV40) (2006-2012) - schematy bezpieczników i przekaźników

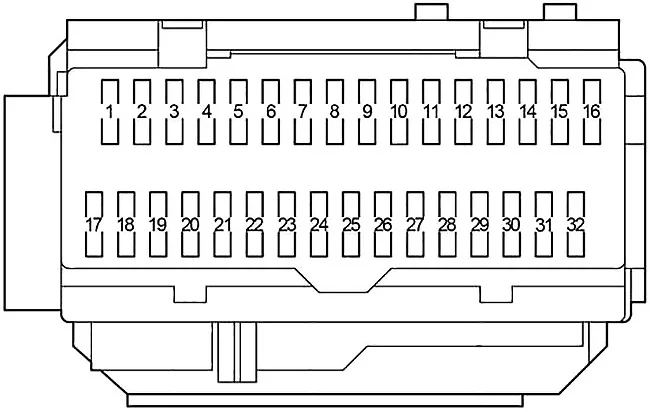

Numer Ampery [A] Opis
1 25 Tylne prawe okno elektryczne
2 25 Tylne lewe okno elektryczne
3 7,5 Otwieracz drzwi wlewu paliwa
4 15 Przednie światła przeciwmgielne
5 7,5 System diagnostyki pokładowej
6 7,5 Uprawnienia ECU
7 10 Światła stopu
8 30 Sterowanie uchylne i teleskopowe
9 – Nieużywany
10 – Nieużywany
11 7,5 System klimatyzacji
12 25 Okna elektryczne
13 25 Główny korpus ECU
14 30 Szyberdach
15 15 Przednie i tylne światła obrysowe boczne, światła tylne, światła tablicy rejestracyjnej
16 7,5 Przełącznik podświetlenia
17 10 Szyberdach, podgrzewacze foteli, elektryczne szyby, zegar, automatyczna wycieraczka przedniej szyby, elektryczne wentylatory chłodzące, system pamięci pozycji kierowcy, system pamięci pozycji fotela
18 7,5 Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania, system tempomatu, światła stopu, system kontroli blokady zmiany biegów
19 10 Układ klimatyzacji, odmgławiacz tylnej szyby
20 10 Spryskiwacz przedniej szyby
21 20 Podgrzewacze siedzeń, system klimatyzacji
22 10 Światła awaryjne, światła cofania, tylna osłona przeciwsłoneczna, system ładowania
23 25 Wycieraczki
24 7,5 System poziomowania reflektorów
25 – Nieużywany
26 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych SRS, układ blokady kierownicy
27 7,5 Liczniki
28 7,5 Zegar, główny korpus ECU
29 20 Zapalniczka
30 20 Gniazdo zasilania
31 7,5 System nagłośnieniowy
32 15 Odmgławiacze zewnętrznych lusterek wstecznych

Lexus ES 350 (XV40) (2006-2012) - schematy bezpieczników i przekaźników

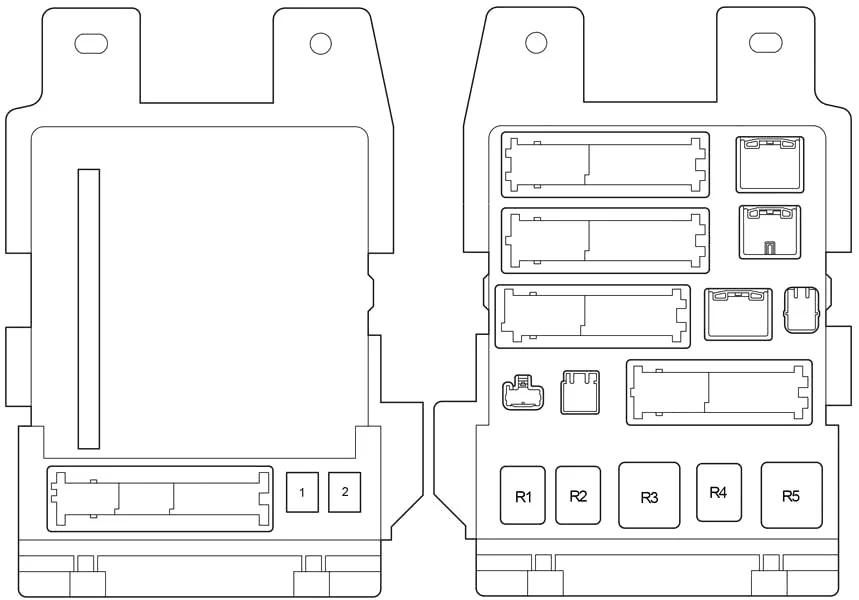

Numer Ampery [A] Opis
1 30 Fotele elektryczne
2 30 Okna elektryczne
Przekaźnik
R1 Światła przeciwmgielne
R2 Tylne światła
R3 Akcesorium
R4 Zapłon
R5 Zapłon

Komora silnika Lexus ES 350 (XV40) (2006-2012)

Lexus ES 350 (XV40) (2006-2012) - schematy bezpieczników i przekaźników

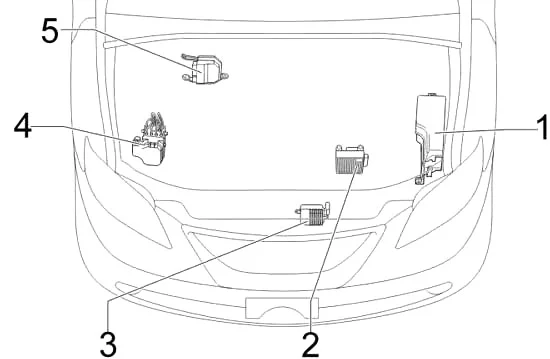

  1. Skrzynka bezpiecznikowa
  2. ECU sterowania skrzynią biegów
  3. ECU wentylatora chłodzącego
  4. ECU kontroli poślizgu z siłownikiem
  5. Moduł sterujący silnika

Schemat skrzynki bezpieczników w komorze silnika Lexus ES 350 (XV40) (2006-2012)

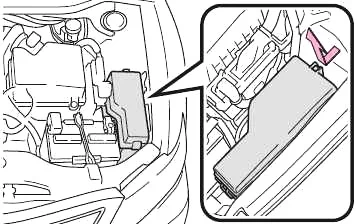

Wciśnij wypustki i zdejmij pokrywę.

Lexus ES 350 (XV40) (2006-2012) - schematy bezpieczników i przekaźników

Lexus ES 350 (XV40) (2006-2012) - schematy bezpieczników i przekaźników

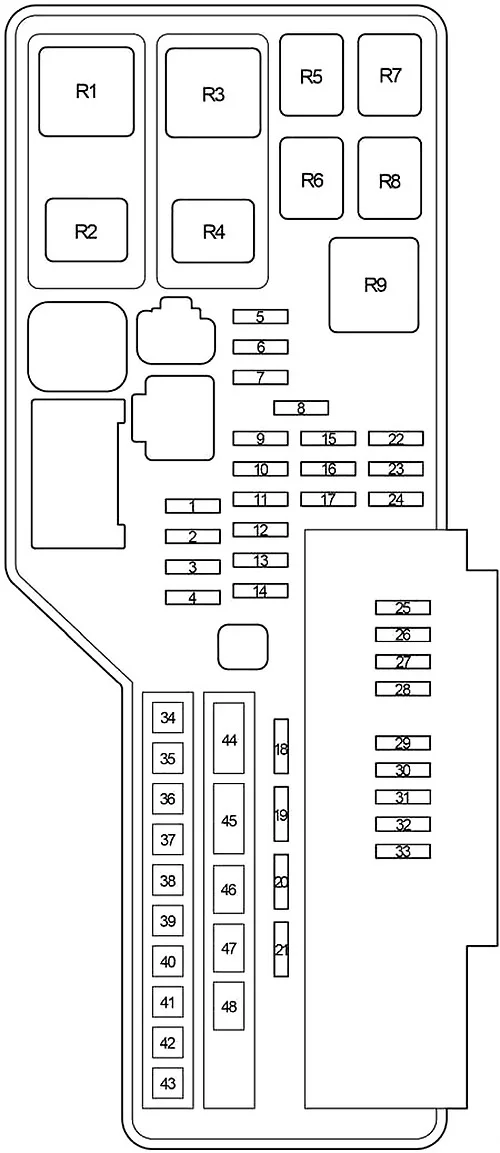

Numer Ampery [A] Opis
1 10 Skraplacz alternatora
2 10 Tylne światło przeciwmgielne
3 – Nieużywany
4 – Nieużywany
5 7,5 System startowy
6 7,5 System ładowania
7 10 Mayday system
8 – –
9 15 System klimatyzacji
10 10 Elektryczne aktywne uchwyty sterujące
11 10 Elektroniczny system sterowania przepustnicą
12 15 Włącz światła sygnalizacyjne
13 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, WSKAŹNIK №2, bezpieczniki IGN
14 20 System blokady kierownicy
15 10 Oświetlenie wewnętrzne, liczniki, oświetlenie próżności
16 10 Uprawnienia ECU
17 15 System nagłośnieniowy
18 25 System zamka drzwi zasilania
19 30 System nagłośnieniowy
20 30 System nagłośnieniowy
21 30 EFI №2, EFI №3 bezpieczniki, układ paliwowy, układ ECT
22 – Nieużywany
23 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
24 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
25 7,5 Klakson
26 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
27 10 Liczniki
28 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system ECT
29 10 Klakson
30 15 Reflektor prawy (światła mijania)
31 15 Reflektor lewy (światła mijania)
32 15 Reflektor prawy (światło drogowe)
33 15 Reflektor lewy (światło drogowe)
34 50 System klimatyzacji
35 50 Układ przeciwblokujący, system kontroli stabilności pojazdu
36 50 Elektryczne wentylatory chłodzące
37 30 Układ przeciwblokujący, system kontroli stabilności pojazdu
38 50 Odmgławiacz tylnej szyby
39 30 Fotel elektryczny
40 30 Brak obwodu
41 – Nieużywany
42 – Nieużywany
43 30 Pas bezpieczeństwa przedkolizyjnego
44 120 PSB, H-LP CLN, PP/ Seat , RR DEF, ABS №2, FAN MAIN, ABS №1, HTR, RR FOG, RR DOOR RH, RR DOOR LH, FUEL OPN, FR FOG, OBD, STOP, TI i TE, A/C, PWR, DRZWI №2, S/ROOF, WSKAŹNIK №2, ZASILANIE, Bezpieczniki P / Seat
45 – Nieużywany
46 – Nieużywany
47 – Nieużywany
48 30 System startowy
Przekaźnik
R1 VSC №2
R2 VSC №1
R3 Elektryczny wentylator chłodzący
R4 Światła stopu lub tylne światło przeciwmgielne
R5 Rozrusznik (ST)
R6 Zapłon (IG2)
R7 Sprzęgło magnetyczne (A/C)
R8 Rozrusznik (ST CUT)
R9 Odmgławiacz tylnej szyby

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
