W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa SC 300, SC 400 (Z30) z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Lokalizacje skrzynki bezpieczników

Lexus SC 300, SC 400 (Z30) (1991-2000) - schematy bezpieczników i przekaźników

  1. Komora silnika
  2. Panel boczny po stronie kierowcy

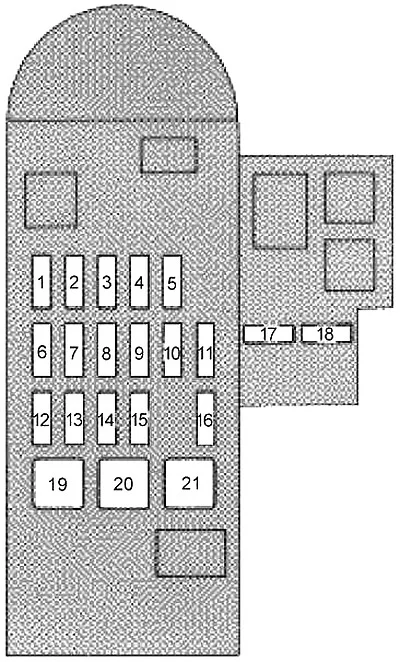

Schemat skrzynki bezpieczników w przedziale pasażerskim

Lexus SC 300, SC 400 (Z30) (1991-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 System ładowania
2 10 Układ klimatyzacji, odmgławiacz tylnej szyby
3 20 Wycieraczki i spryskiwacze przedniej szyby
4 7,5 Układ rozruchowy, tempomat, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie tablicy przyrządów
5 7,5 Lampka ostrzegawcza wyładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ poduszek powietrznych SRS
6 7,5 Oświetlenie panelu przyrządów, oświetlenie schowka na rękawiczki
7 10 Odmgławiacz zewnętrznego lusterka wstecznego
8 20 1991-1994: Kierunkowskazy, światła zakrętowe
7,5 1995-2000: Włącz kierunkowskazy
9 15 Światła stopu, system anulowania tempomatu
10 15 Zapalniczka, system antykradzieżowy, system blokady zmiany biegów, system poduszek powietrznych SRS, oświetlenie tablicy przyrządów
11 7,5 Radio, magnetofon, odtwarzacz płyt kompaktowych, antena zasilająca, elektryczne lusterka wsteczne
12 15 Światła tylne, światła postojowe, światła obrysowe boczne, światła tablicy rejestracyjnej
13 15 Tempomat, układ wspomagania kierownicy, układ blokady zmiany biegów, układ przeciwblokujący, układ poduszek powietrznych SRS, układ wspomagania blokady drzwi, wstępnie ustawiony układ kierowniczy, układ kontroli trakcji, sterowany elektronicznie układ chłodzenia z napędem hydraulicznym, układ sterowania fotelem pasażera
14 10 Wskaźniki i liczniki, wskaźniki przypomnienia serwisowego i brzęczyki ostrzegawcze (z wyjątkiem lampek ostrzegawczych rozładunku i otwartych drzwi), światła cofania, elektronicznie sterowany układ automatycznej skrzyni biegów, układ nadbiegu automatycznej skrzyni biegów, reflektor
15 15 System poduszek powietrznych SRS, elektryczne lusterka wsteczne
16 7,5 1996-2000: System diagnostyki pokładowej
17 15 1995-2000: Światła przeciwmgielne
18 15 ogrzewanie siedzeń
19 30 Wstępnie ustawione sterowanie, elektroniczny dach księżycowy, elektryczne szyby, system odstraszania kradzieży.
20 40 System startowy
21 30 System odstraszający przed kradzieżą, system sterowania fotelami, system sterowania otwieraczem paliwa, system blokady drzwi.
Zobacz także:  Lexus RX 330 (XU30) (2004-2006) - schematy bezpieczników i przekaźników

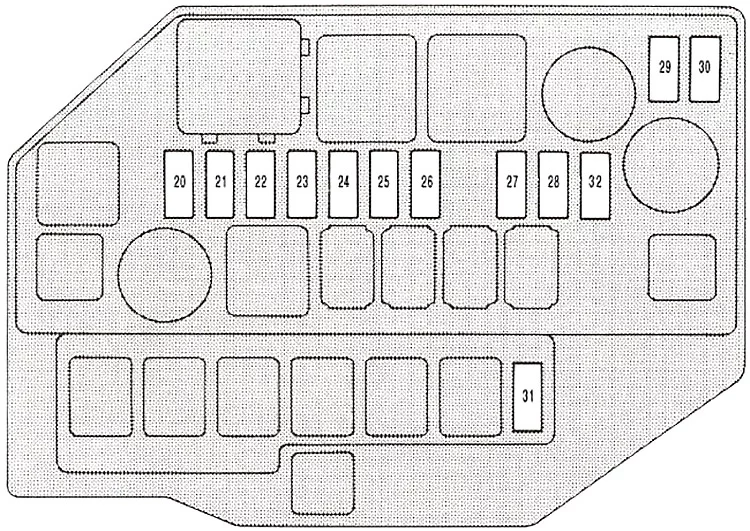

Schemat skrzynki bezpieczników w komorze silnika

Lexus SC 300, SC 400 (Z30) (1991-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
20 10 Oświetlenie wewnętrzne, oświetlenie osobiste, lampki sufitowe w drzwiach, lampka wyłącznika zapłonu, lampka ostrzegawcza otwartych drzwi, oświetlenie bagażnika, elektroniczny system dachu księżycowego, wstępnie ustawiony układ kierowniczy, system ostrzegania o pasach bezpieczeństwa, tempomat, system klimatyzacji, wewnętrzne lusterko wsteczne, system blokady drzwi i zabezpieczenia przed kradzieżą, oświetlenie nożne, elektrycznie sterowane lusterko wsteczne, ryglowanie za pomocą bezprzewodowego systemu zdalnego sterowania, system sterowania fotelem pasażera
21 30 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22 25 1991-1994: Reflektory awaryjne, klaksony
15 1995-2000: Reflektory awaryjne, klaksony
23 20 Radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, antena zasilająca
24 15 Telefon
25 7,5 System ładowania
26 7,5 1991-1998: System kontroli trakcji
15 1999-2000: System kontroli trakcji
27 15 Reflektor prawy (światła mijania)
28 15 Reflektor lewy (światła mijania)
29 15 Reflektor prawy (światło drogowe)
30 15 Reflektor lewy (światło drogowe)
31 30 System startowy
32 7,5 System świateł do jazdy dziennej
