W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Range Rovera Sport I (L320) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Land Rover Range Rover Sport I (L320) to samochód terenowy, który został wprowadzony na rynek w 2005 roku jako mniejsza, sportowa wersja modelu Range Rover. Jest to pięciodrzwiowy SUV, który został zaprojektowany z myślą o klientach poszukujących pojazdu o wysokich osiągach i sportowym charakterze, ale jednocześnie potrzebujących auta zdolnego do pokonywania trudnego terenu.
Pierwsza generacja Range Rover Sport została zbudowana na płycie podłogowej Land Rovera Discovery III. Auto charakteryzowało się agresywnym wyglądem, z przodu zdominowanym przez dużą atrapę chłodnicy i ostre, kanciaste linie nadwozia. Wersja Sport została wyposażona w dwie jednostki napędowe – benzynową o pojemności 4,2 litra i mocy 396 KM oraz diesla o pojemności 2,7 litra i mocy 190 KM.
W 2009 roku Range Rover Sport przeszedł face lifting, w którym zmieniono przednią część nadwozia, dodając nową atrapę chłodnicy, reflektory i zderzak. Wnętrze zostało również poddane lekkiej modernizacji. Zmieniono także paletę silnikową, dodając nową, mocniejszą wersję diesla o mocy 245 KM.

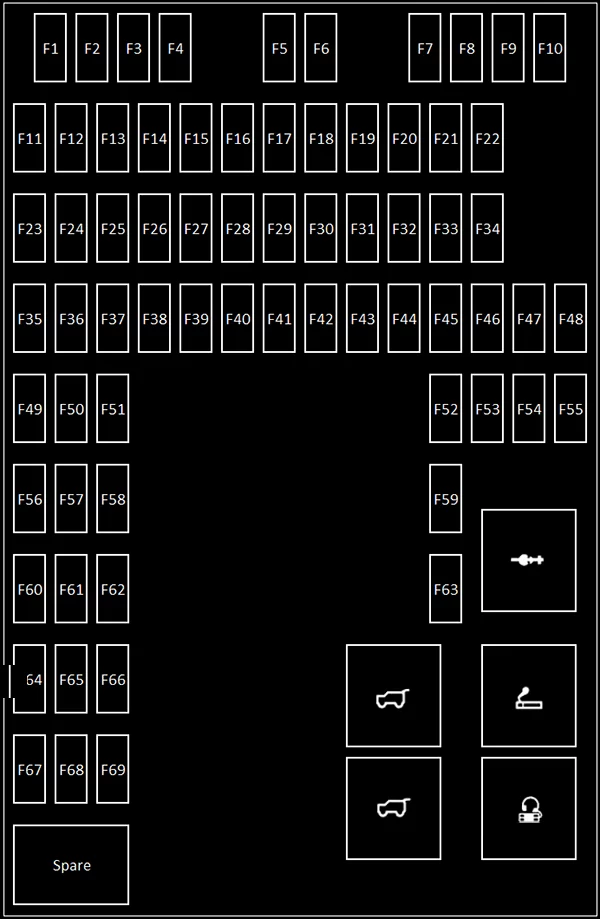

Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników w kabinie pasażerskiej znajduje się za schowkiem w desce rozdzielczej. Aby uzyskać dostęp do bezpieczników, otwórz schowek w desce rozdzielczej do położenia serwisowego.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 | Lampy wewnętrzne |
| F2 | 10 | Światła boczne, prawe |
| F3 | – | – |
| F4 | 10 | Lampy boczne, lewe |
| F5 | 10 | Światła cofania |
| F6 | 10 | Światła cofania (przyczepa) |
| F7 | 25 | Silnik elektryczny szyby, sterownik |
| F8 | 30 | Gniazdo przyczepy |
| F9 | 5 | Dodatkowe urządzenie przytrzymujące (SRS) |
| F10 | – | |
| F11 | 10 | Spryskiwacze szyby przedniej |
| F12 | 15 | Klaksony |
| F13 | 25 | Ogrzewana tylna szyba |
| F14 | 10 | Światła boczne – przyczepa |
| F15 | 15 | Światła stopu |
| F 16 | 10 | Składane lusterka boczne |
| F17 | 20 | Silnik elektrycznego podnośnika szyby tylnej prawej |
| F18 | 5 | Czujnik deszczu wycieraczek szyby przedniej/czujnik oświetlenia otoczenia |
| F19 | 15 | Dodatkowe gniazdo zasilania – konsola środkowa |
| F20 | 15 | Szyberdach |
| F21 | 25 | Elektryczny silnik szyby pasażera |
| F22 | 10 | Gniazdo przyczepy |
| F23 | 5 | Tempomat |
| F24 | 5 | Moduł sterujący skrzynki rozdzielczej |
| F25 | 5 | Moduł sterujący silnika (ECM) |
| F26 | 5 | Syrena systemu alarmowego |
| F27 | 10 | Adaptacyjne światła drogowe, moduł sterujący kierunkiem reflektorów |
| F28 | 5 | Skrzynka bezpieczników/płytka przekaźników w komorze silnika |
| F29 | 30 | Siedzenie elektryczne (pasażer) |
| F30 | – | – |
| F31 | 20 | Silnik elektrycznego podnośnika szyby tylnej lewej |
| F32 | 15 | Tylne światła przeciwmgielne |
| F33 | 5 | Regulacja lusterek zewnętrznych, moduł sterujący skrzyni biegów (TCM), elektryczne siedzenia (przód) |
| F34 | 15 | – |
| F35 | 5 | Moduł sterujący zawieszenia, zmienne wspomaganie kierownicy |
| F36 | 5 | Moduł sterujący wspomagania parkowania |
| F37 | 5 | Elektroniczny program stabilności (ESP) |
| F38 | 15 | Przednie światła przeciwmgielne |
| F39 | 5 | Tablica przyrządów |
| F40 | 5 | Brzęczyk ostrzegawczy włożenia kluczyka zapłonu |
| F41 | 5 | Hamulec postojowy |
| F42 | 30 | Wzmacniacz wyjściowy jednostki audio |
| F43 | 10 | Czujnik sygnału systemu alarmowego |
| F44 | 5 | Czujnik położenia skrzyni biegów |
| F45 | – | – |
| F46 | 30 | Siedzenie kierowcy |
| F47 | 15 | Dodatkowe gniazdo zasilania – strefa obciążenia |
| F48 | 15 | Silnik wycieraczki tylnej szyby |
| F49 | 30 | Centralny zamek |
| F50 | 10 | Zwolnienie klapki wlewu paliwa |
| F51 | 10 | Klimatyzacja/ogrzewanie |
| F52 | 5 | Moduł sterowania telefonem |
| F53 | 15 | Multimedialny moduł sterujący (przód) |
| F54 | 5 | Moduł sterujący pamięci regulacji siedzenia |
| F55 | 15/20 | Zapalniczka |
| F56 | 10 | Silnik kierunku reflektorów, lewy |
| F57 | 10 | Multimedialny moduł sterujący (tył) |
| F58 | 10 | Cyfrowy wyświetlacz wielofunkcyjny, moduł sterowania multimediami, telefon |
| F59 | 10 | Lodówka |
| F60 | 5 | Moduł sterujący silnika (ECM) – sygnał startu |
| F61 | 10 | Silnik kierunku reflektorów, prawy |
| F62 | 5 | Światła do jazdy dziennej |
| F63 | 10 | Złącze łącza danych (DLC) |
| F64 | 5 | Moduł sterujący skrzynią biegów (TCM) |
| F65 | – | – |
| F66 | 5 | Przełącznik kontroli zjazdu ze wzniesienia (HDC), czujnik położenia kierownicy, światła stopu |
| F67 | 5 | Światła do jazdy dziennej |
| F68 | 5 | Tablica przyrządów |
| F69 | 5 | Automatycznie ściemniające się lusterko wsteczne, otwieranie bramy garażowej |

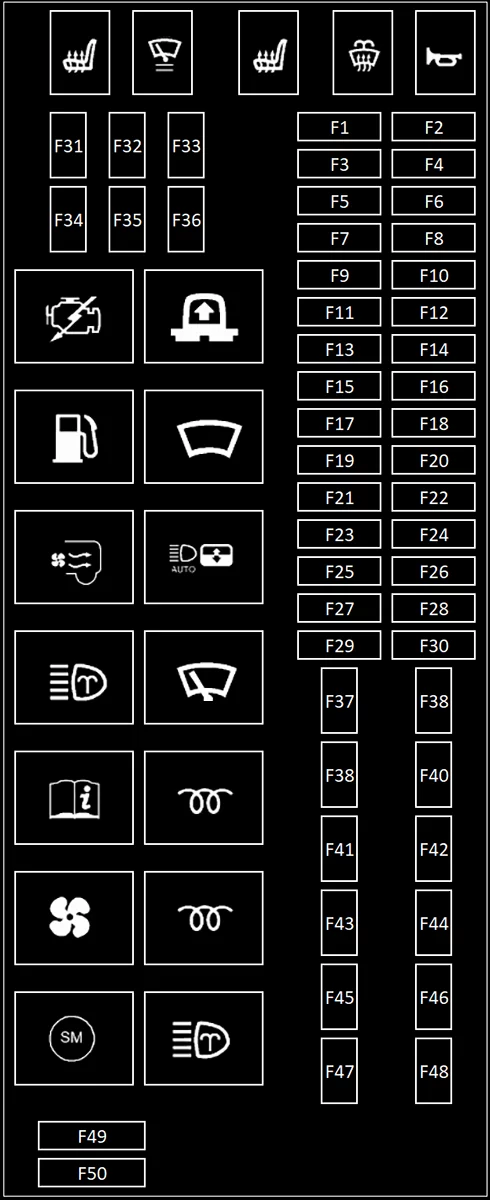

Skrzynka bezpieczników komory silnika
Skrzynka bezpieczników znajduje się pod prawą osłoną silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 25 | Pompa paliwa (FP) |
| F2 | 5 | Pompa do wykrywania nieszczelności układu paliwowego |
| F3 | 5 | Moduł sterujący zawieszenia pneumatycznego |
| F4 | 25 | Silnik pompy płynu chłodzącego doładowania (SC). |
| F5 | 10 | Zarządzanie silnikiem (benzyna) |
| F6 | 15 | Cewki zapłonowe |
| F7 | 25 | Podgrzewacz siedzenia (kierowca) |
| F8 | 25 | Moduł sterujący ogrzewania siedzenia, tył |
| F9 | 15 | Zawór korekcji przechyłu zawieszenia |
| F10 | 15 | Zarządzanie silnikiem, silniki dmuchawy płynu chłodzącego silnik (benzyna) |
| F11 | 15 | Podgrzewane sondy lambda (HO2S) |
| F12 | 10 | Podgrzewane dysze spryskiwaczy szyby przedniej |
| F13 | 10 | Zarządzanie silnikiem (benzyna), moduł sterujący zmiennym skokiem zaworów, przekaźnik pompy paliwa (FP). |
| F14 | 20 | Podgrzewane sondy lambda (HO2S) |
| F15 | 30 | Podgrzewana przednia szyba |
| F 16 | 10 | Podgrzewane lusterka boczne |
| F17 | 15 | Zarządzanie silnikiem (benzyna) |
| F18 | 30 | Podgrzewana przednia szyba |
| F19 | 15 | Zapasowy |
| F20 | 5 | Alternator |
| F21 | – | – |
| F22 | – | – |
| F23 | 25 | ABS |
| F24 | 20 | Pompa podciśnieniowa układu hamulcowego (benzyna) |
| F25 | 10 | Przełącznik reflektorów |
| F26 | 20 | Zawieszenie pneumatyczne |
| F27 | 5 | Moduł sterujący silnika (ECM) |
| F28 | 20 | Nagrzewnica pomocnicza |
| F29 | 30 | System spryskiwaczy/wycieraczek szyby przedniej |
| F30 | 10 | Automatyczna skrzynia biegów (AT) |
| F31 | 50 | Świece żarowe |
| F32 | 30 | Przełącznik świateł przeciwmgielnych |
| F33 | 30 | Silnik wyboru zakresu skrzyni rozdzielczej |
| F34 | 50 | Świece żarowe |
| F35 | – | – |
| F36 | 30 | Gniazdo przyczepy |
| F37 | 30 | Spryskiwacze reflektorów |
| F38 | 30 | Hamulec postojowy |
| F39 | 40 | ABS |
| F40 | 60 | Zawieszenie pneumatyczne |
| F41 | 30 | Immobilizer |
| F42 | 40 | Silnik dmuchawy płynu chłodzącego silnika |
| F43 | 40 | Siłownik blokady mechanizmu różnicowego |
| F44 | 40 | Rozrusznik |
| F45 | 40 | Wielofunkcyjny moduł sterujący |
| F46 | 40 | Wielofunkcyjny moduł sterujący |
| F47 | 50 | Skrzynka bezpieczników/płytka przekaźników deski rozdzielczej |
| F48 | 50 | Skrzynka bezpieczników/płytka przekaźników deski rozdzielczej |
| F49 | – | – |
| F50 | – | – |
Skrzynka bezpieczników w bagażniku
Dodatkowa skrzynka bezpieczników chroniąca obwody zaczepu holowniczego znajduje się pod osłoną w bagażniku.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Światło hamowania |
| 2 | 15 | Zasilanie zapłonu |
| 3 | 15 | Zasilanie bateryjne |
| 4 | 7,5 | Tylne światła przeciwmgielne |
| 5 | 5 | Lampa tylna prawa |
| 6 | 5 | Tablica rejestracyjna i lewa lampa tylna |
