W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Range Rovera III (L322) z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Land Rover Range Rover III (L322) to luksusowy SUV produkowany w latach 2002-2012. Był to pierwszy model Range Rovera zaprojektowany przez brytyjskiego projektanta, Toma Walkina, który wprowadził do niego wiele innowacyjnych rozwiązań.

Pojazd miał unikalną i wyraźną sylwetkę, z charakterystycznym przodem w kształcie litery „U”. Na rynku dostępne były trzy wersje silnikowe: benzynowe V8 o pojemności 4,4 lub 4,2 litra oraz turbodiesel o pojemności 3,0 litra. Każda z nich oferowała imponującą moc i moment obrotowy.

Range Rover III był wyposażony w zaawansowane technologie takie jak adaptacyjne zawieszenie, system kontroli trakcji, system monitorowania ciśnienia w oponach oraz systemy bezpieczeństwa takie jak ABS, ESP, EBD i 8 poduszek powietrznych.

Wnętrze auta charakteryzowało się wysokim poziomem wykończenia oraz przemyślanym rozmieszczeniem przycisków i elementów sterujących. Klienci mieli do wyboru różne opcje personalizacji i dodatkowe wyposażenie, takie jak skórzane fotele, system multimedialny czy panoramiczny dach.

W 2010 roku Range Rover III przeszedł face lifting, który przyniósł nowe przednie i tylne reflektory, zmodyfikowane zderzaki oraz nowe wzory felg. Dodano również nowe silniki, w tym mocniejszą jednostkę benzynową o pojemności 5,0 litra.

Range Rover III był bardzo popularnym modelem wśród miłośników SUV-ów i luksusowych aut terenowych. Zapewniał doskonałą jakość wykonania, imponującą moc i wyrafinowaną stylistykę, co uczyniło go jednym z najbardziej pożądanych i rozpoznawalnych aut na rynku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Land Rover Freelander (1998-2006) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

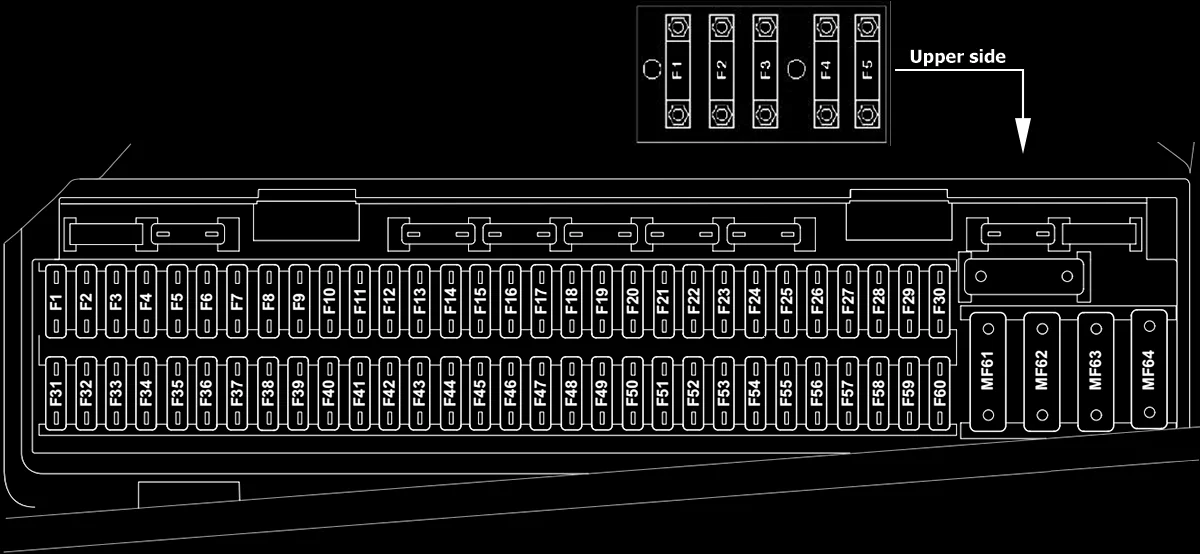

Skrzynka bezpieczników w kabinie pasażerskiej jest zamontowana za schowkiem w desce rozdzielczej. Aby uzyskać dostęp do bezpieczników, otwórz schowek w desce rozdzielczej, a następnie naciśnij zaczepy (1) jednocześnie ciągnąc pokrywę do tyłu. Ciągła strzałka na ilustracji wskazuje lokalizację narzędzia do wyjmowania bezpieczników.



Górna cześć

Land Rover Range Rover III (2002-2012) - schematy bezpieczników i przekaźników



Dolna część

Land Rover Range Rover III (2002-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FL1 80 A Przekaźnik podgrzewania przedniej szyby.
FL2 60 A Td6: Wyłącznik zapłonu.
V8: ECU unieruchomienia silnika, nagłówek 499.
FL3 50 A Moduł kontroli światła.
FL4 50 A Moduł kontroli światła.
FL5 100 A MF17, MF18, MF19, F1, F2, F3, F4, F6, F7, F9, F10, F11, F12, F13, F14, F15 i F16 tylnej skrzynki bezpieczników.
F1 5 A Pakiet instrumentów
F2 5 A Podgrzewany przekaźnik tylnej szyby, tylny przekaźnik silnika dmuchawy przekaźnik ogrzewania siedzenia przekaźnik 2, F5 i F8 tylnej skrzynki bezpieczników.
F3 7,5 A Silnik wentylatora chłodnicy paliwa.
F4 5 A Moduł kontroli światła, moduł lampy drzwiowej.
F5 7,5 A Gniazdo diagnostyczne, ECU EAT.
F6 5 A ECU monitorowania ciśnienia w oponach, lusterko wewnętrzne, ECU kontroli odległości parkowania.
F7 5 A Nieużywany.
F8 5 A Komputer pokładowy, system audio.
F9 5 A Moduł kontroli świateł, przełącznik pedału hamulca, łącznik obrotowy.
F10 15A Przekaźnik klaksonu
F11 30 A Moduł drzwi kierowcy, Centralny zamek, Lusterka zewnętrzne, Elektryczne szyby – przód
F12 10 A Klimatyzacja, Podgrzewane siedzenia – przód
F13 5 A Lampka kontrolna selektora skrzyni biegów, czujnik kąta skrętu kierownicy, zegar, ABS, dynamiczna kontrola stabilności.
F14 5 A
F15 5 A Gniazdo diagnostyczne, BCU, Centralny zamek, Elektryczne szyby – przód
F 16 5 A ECU monitorowania ciśnienia w oponach.
F17 5 A Moduł oświetlenia drzwi, Lusterka zewnętrzne, Oświetlenie wnętrza
F18 10 A ECU unieruchomienia silnika, ECU blokady kolumny kierownicy.
F19
F20 30 A Zestaw przełączników fotela lewego, kolumna kierownicy
F21 30 A Pakiet przełączników siedzenia prawego.
F22 7,5 A Moduł telefoniczny.
F23 15A Przekaźnik kierownicy.
F24 30 A Moduł drzwi pasażera, Centralny zamek, Lusterka zewnętrzne Elektryczne szyby – przód
F25 5 A Wyłącznik zapłonu / Immobilizacja.
F26 30 A ECU opóźnienia wycieraczek szyby przedniej.
F27 20 A BCU, oświetlenie schowka na rękawiczki, oświetlenie wnętrza, spryskiwacze przedniej szyby.
F28 30 A Przekaźnik spryskiwaczy/wycieraczek reflektorów.
F29 10 A Sterownik ogrzewania kierownicy.
F30 15A Elektroniczne sterowanie przepustnicą
F31 5 A ECM, ECU blokady kolumny kierownicy.
F32 5 A Lewy reflektor ksenonowy, prawy reflektor ksenonowy.
F33 5 A ECU skrzynki rozdzielczej.
F34 7,5 A Klimatyzacja, dmuchawa
F35 5 A Pakiet przełączników konsoli środkowej, przełącznik kontroli zjazdu ze wzniesienia, ABS, dynamiczna kontrola stabilności
F36 5 A
F37 5 A ECU skrzynki rozdzielczej — montowane wyłącznie do celów holowania.
F38 5 A
F39 5 A Przełącznik oświetlenia kolumny kierownicy / Unieruchomienie.
F40 5 A Automatyczna zmieniarka CD.
F41 5 A BCU, czujnik deszczu, sterownik wycieraczki tylnej szyby.
F42 5 A Lusterko kosmetyczne z lewej strony, lusterko z prawej strony.
F43 5 A Czujnik przechyłu, Alarm, Lusterko wewnętrzne, BBUS, Czujnik wolumetryczny.
F44 5 A SRS DCU, czujnik obecności, klamra pasa bezpieczeństwa po lewej stronie, klamra pasa po prawej stronie.
Poduszka powietrzna SRS — NIE USUWAĆ
F45 5 A Pakiet instrumentów.
F46 5 A Pakiet instrumentów.
F47 30 A Podgrzewany przekaźnik strumienia spryskiwacza.
F48 15A
F49 30 A System nawigacji, Komputer pokładowy, Monitor pokładowy, System audio
F50
F51 10 A Td6: Czujnik kąta skrętu, ECU ABS, przekaźnik pompy paliwa.
V8: Czujnik kąta skrętu, przekaźnik pompy wtrysku powietrza wtórnego, pompa wtrysku powietrza wtórnego, ECU ABS, przekaźnik pompy paliwa.
F52 25 A Moduł sterujący HeVAC / Podgrzewane siedzenia – przód.
F53 30 A Stacyjka.
F54 15A ECU EAT.
F55 30 A Sterownik ABS.
F56 7,5 A Przekaźnik 6.
F57 15A ECU zawieszenia pneumatycznego.
F58 20 A ECU szyberdachu.
F59 20 A Nagrzewnica na paliwo, Odbiornik nagrzewnicy na paliwo.
F60 30 A BCU, Centralny zamek, Elektryczne szyby tylne.
MF61 50 A Jednostka sterująca wentylatora chłodzącego.
MF62 50 A V8: Przekaźnik pompy wtrysku powietrza wtórnego.
MF63 50 A Sterownik ABS.
MF64 50 A Sterownik silnika dmuchawy przedniej.
Górna strona:
F1 80 A Podgrzewana przednia szyba
F2 60 A Wyłącznik zapłonu (Diesel), immobilizer (benzyna)
F3 50 A Moduł ostrzegający o awarii żarówki
F4 50 A Moduł ostrzegający o awarii żarówki
F5 100 A Skrzynka bezpieczników/płytka przekaźnika deski rozdzielczej (F1-F4/F6-F15), skrzynka bezpieczników/płytka przekaźnika obszaru ładunkowego

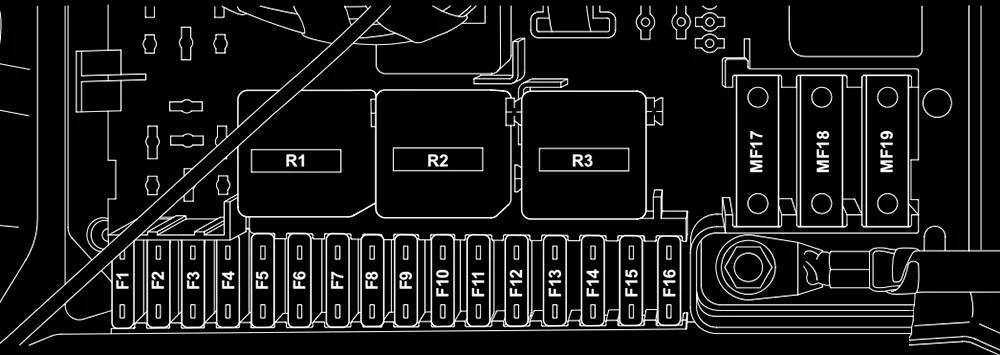

Skrzynka bezpieczników w bagażniku

Skrzynka bezpieczników znajduje się po prawej stronie przestrzeni ładunkowej, za tylną klapą dostępową do przestrzeni bagażowej. Podnieść zaczep (górna wkładka) i odsunąć klapę od boku pojazdu.

Land Rover Range Rover III (2002-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 A Przednia zapalniczka, Tylna zapalniczka, Przednie gniazdo akcesoriów.
F2 25 A Przekaźnik 4.
F3 25 A Przekaźnik 2.
F4 15A Odbiór przyczepy.
F5
F6 20 A Odbiór przyczepy.
F7 20 A Tylne gniazdo akcesoriów.
F8
F9 30 A Podgrzewany przekaźnik tylnej szyby.
F10 20 A Silnik wycieraczki tylnej szyby.
F11 20 A Przekaźnik ogrzewania siedzenia.
F12 15A Przekaźnik silnika dmuchawy tylnej.
F13
F14 5 A Odbiornik radiowy.
F15 25 A Przekaźnik pompy paliwa.
F 16 10 A Centralny zamek, tylna klapa
MF17 50 A Sterownik przyczepy.
MF18 50 A Przekaźnik zawieszenia pneumatycznego / gniazdo przyczepy.
MF19 50 A Nieużywany.
Zobacz także:  Land Rover Discovery V (2017-2023) - schematy bezpieczników i przekaźników
