Land Rover Range Rover Sport II (2016-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Range Rovera Sport II (L494) z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022. Land Rover Range Rover Sport II (L494) to luksusowy SUV klasy wyższej produkowany od 2013 roku. Zastąpił on w gamie Land Rovera model o tym samym nazwie, […]

05/14/2023
Czas czytania: 7 minut
Land Rover Range Rover Sport II (2016-2022) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Range Rovera Sport II (L494) z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Land Rover Range Rover Sport II (L494) to luksusowy SUV klasy wyższej produkowany od 2013 roku. Zastąpił on w gamie Land Rovera model o tym samym nazwie, produkowany w latach 2005-2013.

Z zewnątrz samochód prezentuje się bardzo imponująco, charakteryzując się charakterystycznym, agresywnym designem z dużymi kloszami reflektorów i chromowanymi akcentami. Wewnątrz kierowca może cieszyć się przestronnym, eleganckim i nowoczesnym wnętrzem, wyposażonym w liczne udogodnienia i funkcjonalne rozwiązania.

W zależności od wersji wyposażenia, w Range Roverze Sport II znajdziemy m.in. panoramiczny dach, klimatyzację czterostrefową, system multimedialny z dotykowym ekranem i nawigacją satelitarną, a także wiele innych funkcji ułatwiających codzienną jazdę.

W zakresie napędu samochód oferuje szereg różnych silników, zarówno benzynowych, jak i wysokoprężnych. Wśród dostępnych jednostek znaleźć można m.in. silniki V6 i V8 o pojemnościach od 3.0 do 5.0 litra oraz mocach od 258 do 575 KM. Do dyspozycji kierowców są również wersje hybrydowe, wyposażone w silniki benzynowe oraz elektryczne.

Range Rover Sport II to nie tylko samochód luksusowy i wygodny, ale także bardzo bezpieczny. Samochód wyposażony jest w szereg systemów asystujących, m.in. system ostrzegający o kolizji, aktywny tempomat, czy system rozpoznający znaki drogowe. Warto również zaznaczyć, że Range Rover Sport II uzyskał doskonałe wyniki w testach zderzeniowych.

Podsumowując, Land Rover Range Rover Sport II (L494) to samochód, który zaspokoi oczekiwania nawet najbardziej wymagających kierowców. Charakteryzuje się on doskonałym wykonaniem, nowoczesnymi rozwiązaniami technologicznymi oraz niezwykłymi osiągami, co pozwala mu konkurować z najlepszymi SUV-ami w swojej klasie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników komory silnika

Land Rover Range Rover Sport II (2016-2022) - schematy bezpieczników i przekaźników

  1. Zdjąć osłonę pod maską: zwolnić i zdjąć zaciski ściągacza mocujące osłonę. Podnieś przednią krawędź pokrywy i przesuń do przodu, aby ją zdjąć.
  2. Podnieś krawędź panelu osłony na tyle, aby umożliwić zdjęcie pokrywy skrzynki bezpieczników.
  3. Aby zdjąć pokrywę skrzynki bezpieczników, zwolnij zaciski na obu końcach. Etykieta na wewnętrznej stronie pokrywy pokazuje chronione obwody i lokalizację bezpieczników.

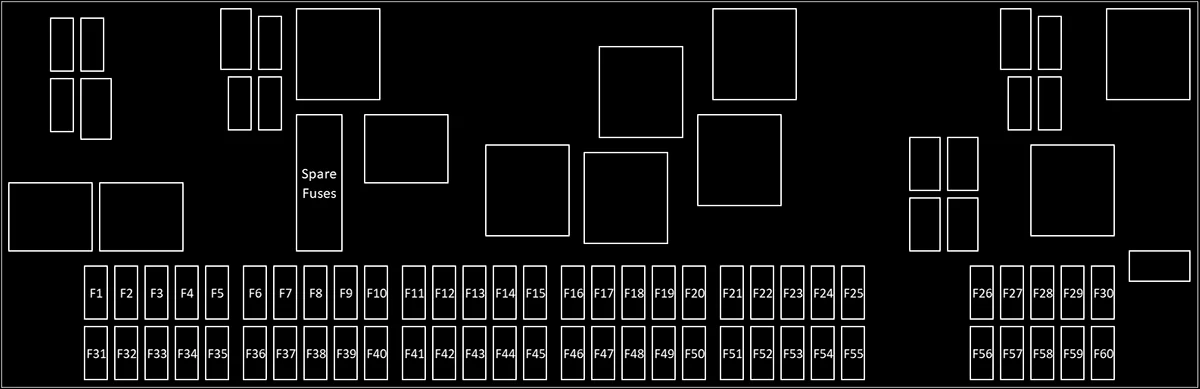

Land Rover Range Rover Sport II (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 2018-2022: Automatyczne zatrzymywanie/uruchamianie (tylko pojazdy hybrydowe).
2 25 2018-2019: Pompa paliwowa.
3 15/25 2016-2019: System hybrydowy.
2020-2022: Pompa paliwowa.
4 15 System hybrydowy.
5 10/15 System hybrydowy.
6 10 2020-2022: System hybrydowy.
7 5 2016-2017: System hybrydowy.
8 5 2016: Moduł układu przeciwblokującego (ABS).
9 25 2016: Spryskiwacz przedniej szyby. Spryskiwacz tylnej szyby.
2017-2022: Spryskiwacz tylnej szyby.
10 15 Przednie światła przeciwmgielne.
11 15 Klakson.
12 30 2016-2017: Pompka spryskiwacza reflektora.
2018-2022: Pompa spryskiwacza prawego reflektora.
13 30 2016-2017: Pompka spryskiwacza reflektora.
2018-2022: Pompa spryskiwacza lewego reflektora.
14 15/25 2016: Spryskiwacz przedniej szyby. Spryskiwacz tylnej szyby.
2017: Spryskiwacz przedniej szyby.
2018-2022: Automatyczne zatrzymanie/uruchomienie.
15 15 Chłodzenie doładowania.
16 25.10 2016-2017: Płyn DEF (tylko olej napędowy). Wentylator chłodzący silnik (tylko benzyna).
2018-2022: Dysze spryskiwaczy szyby przedniej.
17 5 System zarządzania silnikiem.
18 20 System zarządzania silnikiem (tylko benzyna).
19 15 System zarządzania silnikiem.
20 25 System zarządzania silnikiem.
21 20 2016-2017: System zarządzania silnikiem (tylko benzyna). DEF (tylko olej napędowy).
2018-2022: System zarządzania silnikiem.
22 10 System zarządzania silnikiem (tylko olej napędowy). Wentylator chłodzący silnik (tylko benzyna).
23 10 System zarządzania silnikiem.
24 15 System zarządzania silnikiem.
25 10 System zarządzania silnikiem (tylko olej napędowy).
26
27
28
29 5 System zarządzania silnikiem (tylko benzyna). Rozrusznik. Zarządzanie energią elektryczną.
30 10 2018-2022: Podgrzewany park wycieraczek.
31 10 2016: Wykrywanie brodzenia.
2017: Wykrywanie brodzenia. Moduł kierownicy.
32 5/10 2016-2017: Lewy system adaptacyjnego oświetlenia przedniego (AFS).
2018-2022: Wykrywanie brodzenia. Kierownica.
33 5 2017-2022: Moduł sterujący skrzyni rozdzielczej.
34 5 2016-2019: System adaptacyjnego oświetlenia przedniego z prawej strony (AFS).
2020: Start z automatycznym zatrzymaniem — pojazdy hybrydowe.
2021-2022: System MHEV.
35 5 Poziomowanie reflektorów.
36 5 2016: System zarządzania silnikiem (tylko benzyna).
2018-2019: Lewy system adaptacyjnego oświetlenia przedniego (AFS).
37
38
39 5 2018-2022: Układ napędowy pojazdu hybrydowego.
40 15 Transmisja. Przełącznik reakcji na teren. Selektor biegów.
41 25 2018-2019: Reflektor lewy.
42 25.05 2018-2019: Układ napędowy pojazdu hybrydowego.
2020-2022: Reflektor lewy.
43 25.05 2018-2019: Reflektor prawy.
2020-2022: Układ napędowy pojazdu hybrydowego.
44 25 2020-2022: Reflektor prawy.
45
46
47
48
49 5 2018-2022 System zarządzania silnikiem.
50 10 2016: System zarządzania silnikiem.
51 10 2016-2017: Chłodzenie silnika.
2018-2022: System zarządzania silnikiem.
52
53
54
55
56
57
58
59
60 5 2018-2022: Podgrzewany park wycieraczek.
Zobacz także:  Land Rover Discovery Sport (2015-2019) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

Mocno naciśnij górną część podpórki na każdym końcu i opuść schowek w miejsce na nogi. Etykieta z przodu panelu dostępu do bezpieczników pokazuje chronione obwody i lokalizację bezpieczników. Zdejmij panel, aby uzyskać dostęp do bezpieczników.

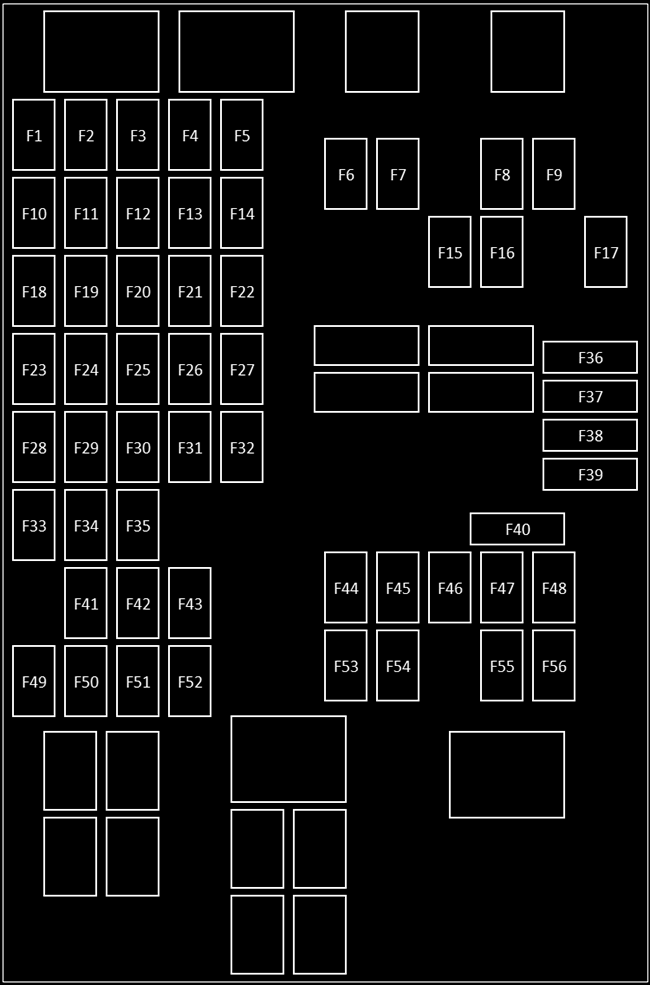

Land Rover Range Rover Sport II (2016-2022) - schematy bezpieczników i przekaźników

Land Rover Range Rover Sport II (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Zapalniczka z przodu.
2 20 2016-2017: Tylne gniazdo akcesoriów.
2018-2022: Przednie gniazdo akcesoriów. Tylne gniazdo akcesoriów.
3 20 Tylne gniazdo akcesoriów.
4 10/20 2017: Podgrzewana pozycja postojowa wycieraczek.
2018: Tylne gniazdo akcesoriów. gniazda USB.
2019-2022: Podłokietnik USB.
5 10 2016-2017: Zawór regulacji wydechu.
6 10 2018-2022: Klimatyzacja (tylko pojazdy hybrydowe).
7 10/5 2016-2017: Klimatyzacja (klimatyzacja) — tylko pojazdy hybrydowe.
2018-2022: Sygnalizator akustyczny z zasilaniem bateryjnym.
8 15 2018-2022: Nagrzewnica dodatkowa (tylko pojazdy hybrydowe).
9
10 20 2016-2017: Dach panoramiczny.
2018-2022: Gniazda akcesoriów.
11 25/30 2016-2017: Przełączniki lewych tylnych drzwi.
2018-2022: Tylne siedzenia po prawej stronie.
12 20 Dach panoramiczny.
13 5/20 2016-2017: Reakcja terenu.
2018-2022: Dach panoramiczny.
14 5 2018-2022: Kontrola postępu w każdym terenie (ATPC).
15
16
17
18 30 2016-2017: Przełączniki fotela pasażera.
2018: Lewe tylne siedzenie.
2019-2022: Fotel pasażera. Lewe tylne siedzenie.
19
20 25 2018-2022: Lewe tylne drzwi.
21 10 2016-2018: Lodówka.
2019-2022: Lodówka. gniazdko 240V.
22 5 2020: Start z automatycznym zatrzymaniem — pojazdy hybrydowe.
2021-2022: Wentylator chłodzący MHEV.
23 20 2016-2017: Fotel pasażera.
2018-2022: Przednie siedzenie pasażera. Lewe tylne siedzenie.
24 25 Przełączniki drzwi kierowcy. Ciche domykanie drzwi kierowcy.
25 15 2016-2017: Aktywne pokonywanie zakrętów.
2018-2022: Dynamiczna kontrola stabilności (DSC).
26 10 Przełączniki przedniego siedzenia pasażera.
27 5 2016-2017: Nagrzewnica na paliwo. System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu.
2018-2022: Czasowy klimat. System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu.
28 20 Siedzenie kierowcy.
29 25 Przełączniki prawych tylnych drzwi.
30 20 2016: Dach panoramiczny.
2018: Dach panoramiczny.
31 5 Ceny drogowe w Singapurze.
32 10 2018-2022: Klapka portu ładowania.
33 30 Siedzenie kierowcy.
34 25 Przełączniki drzwi pasażera. Miękkie zamykanie drzwi pasażera.
35 5 Przełącznik pedału hamulca.
36
37
38
39 5 2016-2017: Sygnalizator akustyczny z podtrzymaniem bateryjnym.
40 20 2016-2017: Nagrzewnica na paliwo.
41 5 Telematyka.
42
43 10 Podgrzewana kierownica.
44 10 Moduł kierownicy.
45 5 Przyciski ekranu dotykowego. Klimatyzacja z tyłu.
46 15 Kontrola klimatu.
47
48
49 5 Immobilizer pojazdu.
50
51
52 5 2016-2017: Elektrycznie wysuwany hak holowniczy.
2018-2022: Jonizator powietrza.
53
54 5 Gniazdo diagnostyczne.
55 10 2016: Tablica przyrządów.
56 10 Kontrola klimatu.

Skrzynka bezpieczników przestrzeni ładunkowej

Aby zdjąć prawy panel dostępu, chwyć górną część panelu i mocno pociągnij. Etykieta umieszczona w gnieździe pod skrzynką bezpieczników pokazuje chronione obwody i lokalizację bezpieczników.

Pojazdy hybrydowe są wyposażone w dodatkową skrzynkę bezpieczników, umieszczoną obok skrzynki bezpieczników przestrzeni ładunkowej. Bezpieczniki znajdujące się w tej skrzynce bezpieczników powinny być sprawdzane lub wymieniane wyłącznie przez autoryzowanego sprzedawcę/serwis.

Land Rover Range Rover Sport II (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 2017: Przełączniki siedzeń w trzecim rzędzie.
2018-2020: Układ napędowy pojazdu hybrydowego.
2021-2022: Układ napędowy pojazdu hybrydowego / wentylator chłodzący MHEV.
2 25 2018-2022: Podgrzewane siedzenia w trzecim rzędzie.
3 25/15 2017: Podgrzewane siedzenia w trzecim rzędzie.
2018-2022: Przełączniki siedzeń w trzecim rzędzie.
4
5 15 2016-2017: Konsola tylna.
6
7 5 2018: Zarządzanie energią elektryczną.
2019-2022: Monitorowanie martwego pola.
8 20 2018-2022: Podgrzewany fotel kierowcy.
9 15 Przełączniki fotela kierowcy i pasażera z przodu.
10 25/20 2016-2017: Podgrzewane fotele kierowcy i pasażera z przodu.
2018-2022: Podgrzewane siedzenie pasażera z przodu.
11 5/20 2017: Trzeci rząd siedzeń.
2018-2022: Prawe tylne podgrzewane siedzenie.
12 25/15 2016-2017: Tylne podgrzewane siedzenia.
2018: Pochodnia.
2019-2022: Pochodnia. Przełączniki tylnych siedzeń.
13 15/20 2016-2017: Tylne siedzenia. Przełączniki tylnych siedzeń. Latarka.
2018-2022: Podgrzewane tylne siedzenie po lewej stronie.
14 20 2018: Tylna wycieraczka.
15 15/30 2016-2017: Gniazdo przyczepy.
2018-2022: Układ paliwowy.
16 15 2018-2022: Gniazdo przyczepy.
17 20 2016-2017: Środkowe gniazdo zasilania akcesoriów.
2018-2022: Płyn do układów wydechowych silników wysokoprężnych (DEF).
18 20 2016-2017: Gniazdo zasilania akcesoriów w przestrzeni bagażowej.
2018-2022: Gniazdo zasilania akcesoriów.
19 20 2016-2017: Zapalniczka do cygar.
2018: Tylna zapalniczka do cygar.
2019-2022: Tylne gniazdo akcesoriów i USB.
20 30/20 2016-2017: Podgrzewana tylna szyba.
2018-2022: Gniazdo na akcesoria Cubby. Gniazdo USB w trzecim rzędzie.
21 20 2018-2022: Gniazdo akcesoriów w przestrzeni bagażowej.
22 15/20 2016: Zintegrowany panel sterowania.
2017: Zintegrowany panel sterowania. Ekran dotykowy.
2018: Układ napędowy pojazdu hybrydowego.
23 10 2016-2017: Tablica przyrządów.
2018-2022: Dolny ekran dotykowy.
24 20/10 2016-2017: Gniazdo zasilania akcesoriów w przestrzeni bagażowej.
2018-2022: Tablica przyrządów.
25 20/5 2016: Gniazdo zasilania akcesoriów.
2018-2022: Zawieszenie pneumatyczne.
26 2 2016: Tylna kamera.
2019-2022: Elektroniczny pobór opłat.
27 10 Monitor martwego pola (BSM). Pomoc przy parkowaniu. Lusterko wsteczne. kamery.
28 10 Wyświetlacz przezierny (HUD).
29 5 Tempomat adaptacyjny (ACC).
30 30/10 2016-2017: Płyn do układów wydechowych silników wysokoprężnych (DEF).
2018-2022: Podgrzewana tylna szyba. Filtr częstotliwości radiowych.
31
32 5 2016: Monitorowanie baterii.
33 5/15 2016: Monitorowanie baterii.
2018-2022: Tylna wycieraczka.
34 5 2020: Start z automatycznym zatrzymaniem — pojazdy hybrydowe.
2021-2022: akumulator MHEV.
35 15 2016-2017: Konsola tylna.
36 5 2016-2017: Tylny mechanizm różnicowy.
37 20 Siedzenie kierowcy.
38
39 30 Rozkładane stopnie boczne.
40 10 2016: System hybrydowy.
2018-2022: Zewnętrzny generator dźwięku (tylko pojazdy hybrydowe).
41 5 2016-2017: Konsola tylna.
42 20 2018-2022: Prawe tylne siedzenie.
43 20 2018-2022: Bezkluczykowy zamek.
44 15 2016-2017: Tylna wycieraczka.
2018-2022: Gniazdo przyczepy.
45 15 System zarządzania silnikiem. System paliwowy.
46 30/15 System paliwowy.
47 15 2016-2017: Układ paliwowy.
48 20/10 2016-2017: Bezkluczykowy zamek.
2018-2022: Ekran dotykowy.
49 10 Tylna klapa gestem.
50 15 System rozrywki.
51 15 System rozrywki.
52 10 Nośniki przenośne.
53 10 Nośniki przenośne.
54 15 2016-2017: Gniazdo przyczepy.
55 15 System zawieszenia pneumatycznego.
56 10 2016-2018: Układ zawieszenia pneumatycznego.
2019-2022: Zawieszenie pneumatyczne. Amortyzatory bezstopniowe.
57 5 Bezkluczykowy zamek.
58 20/30 2016-2017: Przednie siedzenie pasażera.
2018-2022: Przednie siedzenie pasażera. Lewe tylne siedzenie
59 5 2016-2017: Układ zawieszenia pneumatycznego.
2018-2022: Kamera cofania.
60 30/10 2016-2017: Płyn DEF.
2018: Adaptacyjny tempomat.
Zobacz także:  Land Rover Defender (1999-2006) - schematy bezpieczników i przekaźników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
