Land Rover Range Rover IV (L405) to luksusowy SUV wprowadzony na rynek w 2012 roku. Samochód został zaprojektowany z myślą o wygodzie i luksusie, który oferuje kierowcom i pasażerom. Poza nowoczesnym wyglądem, Range Rover IV posiada także innowacyjne rozwiązania technologiczne, które sprawiają, że jazda tym autem jest komfortowa i bezpieczna.
Pojazd wyposażony jest w wiele innowacyjnych rozwiązań, takich jak adaptacyjne reflektory LED, system aktywnego zawieszenia, inteligentny tempomat, system kontroli trakcji Terrain Response, czy też panoramiczny dach, który pozwala na podziwianie otoczenia. Przez cały czas produkcji oferowano wiele wersji silnikowych – od 3.0 litrowego V6 Diesla, aż po 5.0 litrowy V8 benzynowy.
Range Rover IV oferuje także przestronny i wygodny dla pasażerów kokpit. Wykonany jest z najwyższej jakości materiałów, takich jak miękka skóra czy drewno. Wnętrze oferuje wiele przestrzeni, a dodatkowo przedni fotel może mieć aż 24 różne pozycje regulacji. System multimedialny z dużym ekranem dotykowym jest łatwy w obsłudze i oferuje wiele funkcji, takich jak nawigacja satelitarna, czy też odtwarzacz DVD.
Podsumowując, Land Rover Range Rover IV to samochód, który oferuje luksus i wygodę na najwyższym poziomie. Poza nowoczesnym wyglądem, auto posiada wiele innowacyjnych rozwiązań technologicznych, które sprawiają, że jazda nim jest bezpieczna i komfortowa. Dodatkowo, przestronne wnętrze wykonane z najwyższej jakości materiałów gwarantuje pełen relaks dla pasażerów.

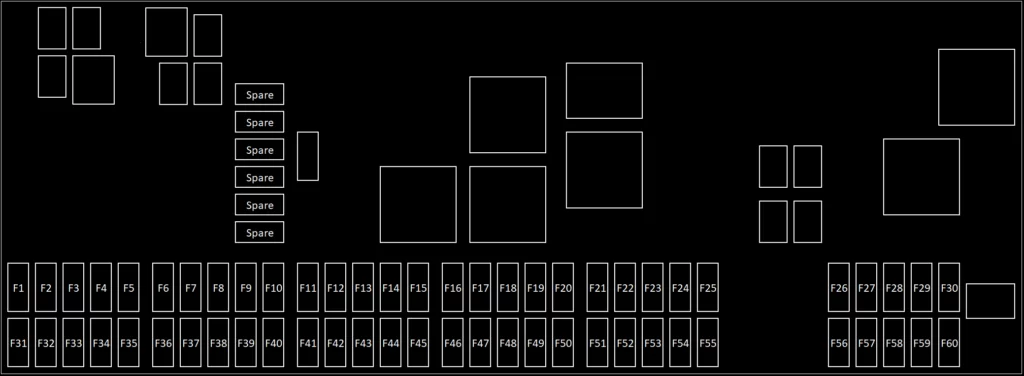

Schemat skrzynki bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | 2018-2022: Automatyczne zatrzymywanie/uruchamianie (tylko pojazdy hybrydowe) |
| 2 | 25 | 2019-2020: Pompa paliwowa |
| 3 | 15/25 | 2018-2020: Układ napędowy pojazdu hybrydowego. 2021-2022: Pompa paliwowa. |
| 4 | 15 | 2018-2022: Układ napędowy pojazdu hybrydowego |
| 5 | 10/15 | 2018-2022: Układ napędowy pojazdu hybrydowego |
| 6 | 10 | 2021-2022: Układ napędowy pojazdu hybrydowego. |
| 7 | — | — |
| 8 | 5 | 2016: Moduł układu przeciwblokującego (ABS). |
| 9 | 25 | 2016: Spryskiwacz przedniej szyby. Spryskiwacz tylnej szyby. 2017-2022: Spryskiwacz tylnej szyby |
| 10 | 15 | Przednie światła przeciwmgielne |
| 11 | 15 | Klakson |
| 12 | 30 | Pompka spryskiwacza reflektora |
| 13 | 30 | Pompka spryskiwacza reflektora |
| 14 | 25 | 2016: Spryskiwacz przedniej szyby. Spryskiwacz tylnej szyby 2017: Spryskiwacz przedniej szyby 2018-2022: Auto stop/start |
| 15 | 15 | Chłodzenie doładowania |
| 16 | 25.10 | 2016-2017: Płyn DEF (tylko olej napędowy). Wentylator chłodzący silnika (tylko benzyna). 2018-2022: Dysze spryskiwaczy przedniej szyby |
| 17 | 5 | System zarządzania silnikiem |
| 18 | 20 | System zarządzania silnikiem (tylko benzyna) |
| 19 | 15 | System zarządzania silnikiem |
| 20 | 25 | System zarządzania silnikiem |
| 21 | 20 | 2016: System zarządzania silnikiem (tylko benzyna). DEF (tylko olej napędowy). 2017-2022: System zarządzania silnikiem |
| 22 | 10 | System zarządzania silnikiem. Wentylator chłodzący silnik (tylko benzyna) |
| 23 | 10 | System zarządzania silnikiem (tylko olej napędowy). Wykrywanie nieszczelności zbiornika paliwa (tylko benzyna) |
| 24 | 15 | System zarządzania silnikiem |
| 25 | 10 | System zarządzania silnikiem (tylko olej napędowy) |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | 5 | System zarządzania silnikiem (tylko benzyna). Rozrusznik. Zarządzanie energią elektryczną |
| 30 | 10 | 2018-2022: Podgrzewane wycieraczki |
| 31 | 10 | 2017: Moduł kierownicy |
| 32 | 5/10 | 2016-2017: Lewy system adaptacyjnego oświetlenia przedniego (AFS). 2018-2022: Kierownica |
| 33 | 5 | 2017-2022: Moduł sterujący skrzynki rozdzielczej |
| 34 | 5 | 2016-2020: System adaptacyjnego oświetlenia przedniego z prawej strony (AFS). 2021-2022: System MHEV. |
| 35 | 5 | Poziomowanie reflektorów |
| 36 | 5 | 2016: System zarządzania silnikiem (tylko benzyna). 2018: Lewy system adaptacyjnego oświetlenia przedniego (AFS) |
| 37 | — | — |
| 38 | — | — |
| 39 | 5 | 2018-2022: Układ napędowy pojazdu hybrydowego |
| 40 | 15 | Skrzynia biegów. Sterowanie obrotowe Terrain Response. Selektor biegów |
| 41 | — | — |
| 42 | 25 | 2018-2022: Reflektor lewy |
| 43 | 5 | 2018-2022: Układ napędowy pojazdu hybrydowego |
| 44 | 25 | 2018-2022: Reflektor prawy |
| 45 | — | — |
| 46 | — | — |
| 47 | — | — |
| 48 | — | — |
| 49 | 5 | 2018-2022: System zarządzania silnikiem |
| 50 | 10 | 2016: System zarządzania silnikiem |
| 51 | 10 | 2016-2017: Chłodzenie silnika. 2018-2022: System zarządzania silnikiem |
| 52 | — | — |
| 53 | — | — |
| 54 | — | — |
| 55 | — | — |
| 56 | — | — |
| 57 | — | — |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | 2018-2022: Podgrzewany park wycieraczek |
Schemat skrzynki bezpieczników w przedziale pasażerskim
Aby uzyskać dostęp do skrzynki bezpieczników w kabinie pasażerskiej, otwórz schowek w desce rozdzielczej. Naciśnij górną część podpórki na każdym końcu i opuść schowek w miejsce na nogi. Zdejmij panel, aby uzyskać dostęp do bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Zapalniczka z przodu |
| 2 | 20 | 2016-2017: Tylne gniazdo akcesoriów 2018-2022: Przednie gniazdo akcesoriów. Tylne gniazdo akcesoriów |
| 3 | 20 | Tylne gniazdo akcesoriów |
| 4 | 10/20 | 2016-2017: Podgrzewane wycieraczki. 2018-2020: Tylne gniazdo akcesoriów. gniazda USB. Podłokietnik wykonawczy USB. 2021-2022: Schowek USB. |
| 5 | 10 | 2016: Zawór regulacji wydechu |
| 6 | 10 | 2018-2022: Klimatyzacja (tylko pojazdy hybrydowe) |
| 7 | 5 | 2018-2022: Sygnalizator akustyczny z zasilaniem bateryjnym |
| 8 | 15 | 2018-2022: Nagrzewnica dodatkowa (tylko pojazdy hybrydowe) |
| 9 | — | — |
| 10 | 20 | 2016-2017: Dach panoramiczny. 2018-2022: Gniazda akcesoriów |
| 11 | 25/30 | 2016-2017: Przełączniki lewych tylnych drzwi. 2018-2022: Tylne siedzenia po prawej stronie |
| 12 | 20 | Dach panoramiczny |
| 13 | 5/20 | 2016-2017: Reakcja terenu. 2018-2022: Dach panoramiczny |
| 14 | 5 | 2018-2022: Kontrola postępu w każdym terenie (ATPC) |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | 30 | 2016-2017: Przełączniki fotela pasażera. 2018-2022: Fotel pasażera. Lewe tylne siedzenie. |
| 19 | — | — |
| 20 | 25 | 2018-2022: Lewe tylne drzwi |
| 21 | 10 | 2016-2018: Lodówka. 2019-2022: Lodówka. gniazdko 240V. |
| 22 | 5 | 2021-2022: Wentylator chłodzący MHEV. |
| 23 | 20 | 2016-2017: Fotel pasażera. 2018-2022: Przednie siedzenie pasażera. Lewe tylne siedzenie |
| 24 | 25 | Przełączniki drzwi kierowcy. Ciche domykanie drzwi kierowcy. Elektrozamykanie drzwi kierowcy |
| 25 | 15 | 2016-2017: Aktywne pokonywanie zakrętów. 2018-2022: Dynamiczna kontrola stabilności (DSC) |
| 26 | 10 | Przełączniki przedniego siedzenia pasażera |
| 27 | 5 | System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu |
| 28 | 20 | Siedzenie kierowcy |
| 29 | 25 | Przełączniki prawych tylnych drzwi |
| 30 | 20 | 2016-2018: Dach panoramiczny |
| 31 | — | — |
| 32 | 10 | 2018-2022: Klapka portu ładowania pojazdu hybrydowego |
| 33 | 30 | Siedzenie kierowcy |
| 34 | 25 | Przełączniki drzwi pasażera. Miękkie zamykanie drzwi pasażera. Drzwi pasażera zamykane elektrycznie |
| 35 | 5 | Przełącznik pedału hamulca |
| 36 | — | — |
| 37 | — | — |
| 38 | — | — |
| 39 | 5 | 2017: Sygnalizator akustyczny z zasilaniem bateryjnym |
| 40 | — | — |
| 41 | 5 | Telematyka |
| 42 | — | — |
| 43 | 10 | Podgrzewana kierownica |
| 44 | 10 | Moduł kierownicy |
| 45 | 5 | Przyciski ekranu dotykowego. Klimatyzacja z tyłu |
| 46 | 15 | Ogrzewanie i wentylacja |
| 47 | — | — |
| 48 | — | — |
| 49 | 5 | Immobilizer pojazdu |
| 50 | — | — |
| 51 | — | — |
| 52 | 5 | 2018-2022: Jonizator powietrza |
| 53 | — | — |
| 54 | 5 | Gniazdo diagnostyczne |
| 55 | 10 | 2016: Tablica przyrządów |
| 56 | 10 | Ogrzewanie i wentylacja |

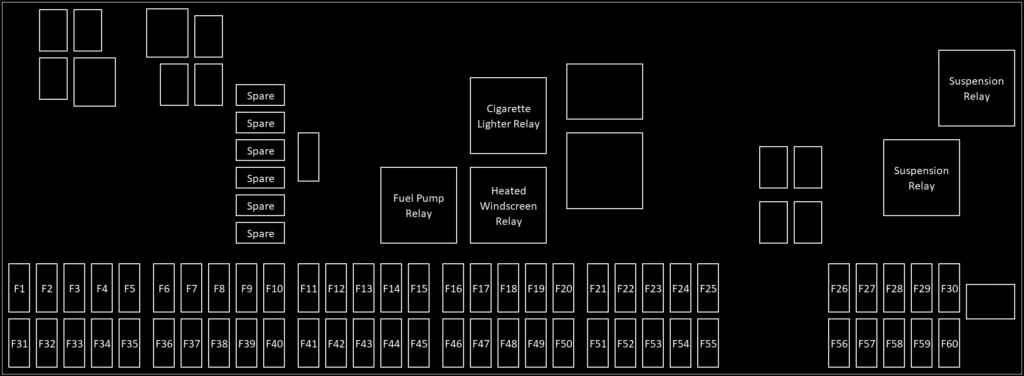

Schemat skrzynki bezpieczników w bagażniku
Zdejmij prawy panel dostępu, chwytając górną część panelu i mocno pociągając.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | 2018-2020: Układ napędowy pojazdu hybrydowego. 2021-2022: Układ napędowy pojazdu hybrydowego / wentylator chłodzący MHEV. |
| 2 | — | — |
| 3 | — | — |
| 4 | 10 | 2018-2022: Lewy podłokietnik tylnego siedzenia. Podgrzewacz pod łydki. |
| 5 | 15/10 | 2016-2017: Tylna konsola. 2018-2022: Podłokietnik prawego tylnego siedzenia. Podgrzewacz pod łydki. |
| 6 | — | — |
| 7 | 5 | 2018: Zarządzanie energią elektryczną. 2019-2022: Monitorowanie martwego pola. |
| 8 | 20 | 2018-2022: Podgrzewany fotel kierowcy |
| 9 | 15 | Przełączniki fotela kierowcy i pasażera z przodu |
| 10 | 25/20 | 2016-2017: Podgrzewane siedzenia kierowcy i pasażera z przodu. 2018-2022: Podgrzewane siedzenie pasażera z przodu |
| 11 | 20 | 2018-2022: Prawe tylne podgrzewane siedzenie |
| 12 | 25/15 | 2016-2017: Tylne podgrzewane siedzenia. 2018: Latarka. 2019-2022: Pochodnia. Przełączniki tylnych siedzeń. |
| 13 | 15/20 | 2016-2017: Tylne siedzenia. Przełączniki tylnych siedzeń. Podnóżek tylnego siedzenia Latarka. 2018-2022: Ogrzewane tylne siedzenie po lewej stronie |
| 14 | 20 | 2018: Tylna wycieraczka |
| 15 | 15/30 | 2016-2017: Gniazdo przyczepy. 2018-2022: Układ paliwowy |
| 16 | 15 | 2018-2022: Gniazdo przyczepy |
| 17 | 20/10 | 2016-2017: Środkowe gniazdo zasilania akcesoriów. 2018-2022: Płyn do układów wydechowych silników wysokoprężnych (DEF) |
| 18 | 20 | Gniazdo zasilania akcesoriów w przestrzeni ładunkowej |
| 19 | 20 | 2016-2018: Zapalniczka do cygar. 2019-2022: Tylne gniazdo akcesoriów i USB. |
| 20 | 30/20 | 2016-2017: Podgrzewana tylna szyba. 2018-2022: Gniazdo akcesoriów Cubby Box |
| 21 | 20 | 2018-2022: Gniazdo akcesoriów w przestrzeni bagażowej |
| 22 | 15/20 | 2016-2017: Zintegrowany panel sterowania. 2018: Układ napędowy pojazdu hybrydowego. Gniazdo akcesoriów (tylko pojazdy z dużym rozstawem osi). 2019-2022: Gniazdo akcesoriów (tylko pojazdy z długim rozstawem osi) |
| 23 | 10 | 2016-2017: Tablica przyrządów. 2018-2022: Dolny ekran dotykowy |
| 24 | 20/10 | 2016-2017: Gniazdo zasilania akcesoriów w przestrzeni bagażowej. 2018-2022: Tablica przyrządów |
| 25 | 20/5 | 2016-2017: Gniazdo zasilania akcesoriów. 2018-2022: Zawieszenie pneumatyczne |
| 26 | 2 | 2016: Tylna kamera. 2019-2022: Elektroniczny pobór opłat. |
| 27 | 10 | Monitor martwego pola (BSM). Pomoc przy parkowaniu. Lusterko wsteczne. kamery |
| 28 | 10 | Wyświetlacz przezierny (HUD) |
| 29 | 5 | Tempomat adaptacyjny (ACC) |
| 30 | 30/10 | 2016-2017: Płyn do układów wydechowych silników wysokoprężnych (DEF). 2018-2022: Ogrzewana tylna szyba. filtr RF |
| 31 | — | — |
| 32 | 5 | 2016: Monitorowanie baterii |
| 33 | 5/15 | 2016: Monitorowanie baterii. 2018-2022: Tylna wycieraczka |
| 34 | 30/5 | 2016-2017: Podnóżek tylnego siedzenia. 2021-2022: akumulator MHEV. |
| 35 | 15 | Konsola tylna |
| 36 | 5 | Tylny mechanizm różnicowy |
| 37 | 20 | Siedzenie kierowcy |
| 38 | — | — |
| 39 | 30 | Rozkładane stopnie boczne |
| 40 | 10 | 2018-2022: Zewnętrzny generator dźwięku (tylko pojazdy hybrydowe) |
| 41 | 5 | Konsola tylna. Zegar |
| 42 | 20 | Podnóżek tylnego siedzenia |
| 43 | 20 | 2018-2022: Bezkluczykowy zamek |
| 44 | 15 | 2016-2017: Tylna wycieraczka. 2018-2022: Gniazdo przyczepy |
| 45 | 15 | System zarządzania silnikiem. System paliwowy |
| 46 | 30 | System paliwowy |
| 47 | 15 | 2016-2017: Układ paliwowy |
| 48 | 20/10 | 2016-2017: Pasywne blokowanie. 2018-2022: Ekran dotykowy |
| 49 | 10 | Tylna klapa sterowana gestem |
| 50 | 15 | System rozrywki |
| 51 | 15 | System rozrywki |
| 52 | 10 | Nośniki przenośne |
| 53 | 10 | Nośniki przenośne |
| 54 | 15/5 | 2016-2017: Gniazdo przyczepy. 2018: Czujnik obecności. |
| 55 | 15 | Zawieszenie |
| 56 | 10 | 2016-2018: Układ zawieszenia pneumatycznego. 2019-2022: Zawieszenie pneumatyczne. Amortyzatory bezstopniowe. |
| 57 | 5 | Pasywne blokowanie |
| 58 | 20/30 | 2016-2017: Przednie siedzenie pasażera. 2018-2022: Przednie siedzenie pasażera. Lewe tylne siedzenie |
| 59 | 5 | 2016-2017: Układ zawieszenia pneumatycznego. 2018-2022: Kamera cofania. |
| 60 | 30/10 | 2016-2017: OBROŃ. 2018: Adaptacyjny tempomat |
