Land Rover Discovery IV i LR4 (2009-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rover Discovery 4 i LR4 z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Land Rover Discovery IV, znany także jako LR4, był modelem produkowanym przez brytyjską markę Land Rover w latach 2009-2016. To luksusowy samochód terenowy, który łączy w sobie […]

05/13/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rover Discovery 4 i LR4 z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Land Rover Discovery IV, znany także jako LR4, był modelem produkowanym przez brytyjską markę Land Rover w latach 2009-2016. To luksusowy samochód terenowy, który łączy w sobie eleganckie wzornictwo, wysoką wydajność i doskonałe możliwości terenowe.

Discovery IV zadebiutował na rynku w 2009 roku, jako następca modelu Discovery III. Samochód został zaprojektowany tak, aby zapewnić użytkownikom nie tylko doskonałą wydajność w trudnym terenie, ale także komfort i styl w codziennych warunkach drogowych.

Jednym z największych atutów Discovery IV jest jego bardzo dobre prowadzenie na drodze. Zastosowanie zawieszenia pneumatycznego, elektronicznej kontroli stabilizacji i różnych trybów jazdy pozwala na dostosowanie samochodu do każdych warunków drogowych. Discovery IV posiada również napęd na cztery koła, który sprawia, że ​​pojazd jest jeszcze bardziej wszechstronny w trudnym terenie.

Wnętrze Discovery IV jest przestronne i wygodne, a jednocześnie oferuje doskonałą jakość wykonania i bogate wyposażenie. Można w nim znaleźć m.in. duży ekran dotykowy z systemem multimedialnym, klimatyzację automatyczną, elektrycznie sterowane fotele oraz skórzaną tapicerkę. Discovery IV jest również bardzo pojemny – bagażnik ma pojemność 1192 litrów, która może zostać zwiększona do 2500 litrów po złożeniu tylnej kanapy.

Discovery IV dostępny był w kilku wersjach silnikowych, w tym wersjach benzynowych i dieslowych. Najmocniejsza wersja była napędzana przez silnik V8 o pojemności 5,0 litra, który generował moc 375 KM. Do dyspozycji były również silniki dieslowe o mocy od 211 KM do 256 KM.

W 2014 roku Discovery IV przeszedł niewielką modernizację, która przyniosła m.in. delikatne zmiany w designie i ulepszenia w systemie multimedialnym.

Podsumowując, Land Rover Discovery IV (LR4) to luksusowy i wszechstronny samochód terenowy, który łączy w sobie doskonałą wydajność i możliwości terenowe z eleganckim wzornictwem i bogatym wyposażeniem. To idealna propozycja dla osób poszukujących samochodu na każdą okazję, którym zależy na jakości wykonania i wyjątkowym stylu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Land Rover Range Rover Sport I (2006-2013) - schematy bezpieczników i przekaźników

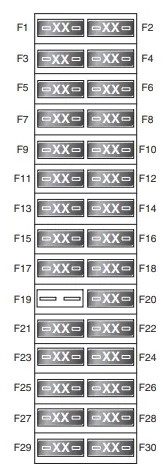

Komora silnika

Skrzynka bezpieczników znajduje się po lewej stronie komory silnika, pod pokrywą.

Land Rover Discovery IV i LR4 (2009-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Pompa paliwowa
2 5
10
2009-2014:

Benzyna – EMS (MAF, czujnik oleju);

Olej napędowy – nagrzewnica spalająca paliwo;

2014-2016:

System zarządzania silnikiem (tylko benzyna);

Nagrzewnica paliwowa (tylko olej napędowy).

3 5 Kalkulator zawieszenia pneumatycznego
4 25 EMS (ECM, sterowanie przekaźnikiem pompy paliwa)
5 15 EMS
6 15 Benzyna – EMS (cewki zapłonowe);

Diesel – EMS (czujniki, sterowanie przekaźnikiem świec żarowych).

7 10 2015-2016:

Adaptacyjny tempomat (ACC).

8 25 Ogrzewanie tylnych siedzeń
9
10 10 2009-2016:

Diesel – EMS;

2009-2014:

Benzyna – EMS (silnik przepustnicy).

11 15
20
2009-2014:

Benzyna – EMS (czujniki tlenu) Olej napędowy 3.0L;

Sprzęgło sprężarki klimatyzacji;

2014-2016:

System zarządzania silnikiem (tylko benzyna);

Płyn DEF (tylko olej napędowy).

12 10 Podgrzewane dysze spryskiwaczy
13 15 EMS
14 15 Benzyna – EMS (czujniki tlenu)
15 30
5
10
2009-2014:

Podgrzewana szyba przednia

2014-2016:

Lusterko wsteczne;

Kamera cofania;

Kamera wysokiej linii;

2015-2016:

Lusterko wsteczne;

Kamery tylne;

Adaptacyjny system oświetlenia przedniego (AFS);

Moduł sterujący reflektorami.

16 15
5
2009-2014:

Tylna wycieraczka;

2014-2016:

Monitor martwego pola (BSM);

Wykrywanie brodzenia.

17 10 2009-2012:

Benzyna V6 – EMS (EGR, zawór upustowy);

Wentylator E-box;

Diesel 3.0L – EMS (MAF, EGR).

17 10 System zarządzania silnikiem (tylko olej napędowy).
17 20 2014-2016:

System zarządzania silnikiem (tylko benzyna).

18 30
30
5
2009-2012:

Ogrzewana przednia szyba;

2012-2014:

Spryskiwacze reflektorów;

2014-2016:

System zarządzania silnikiem.

19
20 5
30
2009-2014:

Alternator;

2014-2016:

Spryskiwacz mocy reflektorów.

21 5 Dynamiczna kontrola stabilności (DSC);

System zapobiegający blokowaniu kół podczas hamowania (ABS).

22 30 Dmuchawa tylna
23 25 Kontrola trakcji
24 25 Ogrzewacze przednich siedzeń
25 15 Klakson
26 20 Sterownik zawieszenia pneumatycznego
27 5
15
2009-2014:

Moduł sterujący silnika (ECM);

2014-2016:

Klimatyzacja.

28 20 2009-2012:

Benzyna V6 – Pompa wspomagania hamulca;

2009-2014:

Olej napędowy – nagrzewnica dodatkowa;

2015-2016:

Benzyna V8 SC – pompa wody intercoolera.

29 30 Wycieraczki przednie
30 10 Sterownik automatycznej skrzyni biegów

Przedział pasażerski

Pierwsza skrzynka bezpieczników znajduje się w górnym schowku.

Land Rover Discovery IV i LR4 (2009-2016) - schematy bezpieczników i przekaźników

Druga skrzynka bezpieczników znajduje się za dolnym schowkiem.

Przedział pasażerski (górny)

Land Rover Discovery IV i LR4 (2009-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Ekran dotykowy;

Zintegrowany przedni panel sterowania.

2 10 Wzmacniacz dźwięku
3
4 10 Nawigacja;

Radio satelitarne.

5 15 Jednostka główna audio
6 15 Okienko wejścia / wyjścia audio-wideo
7
8
9
10
11
12
13
14
15 15 Zintegrowany panel sterowania z przodu i z tyłu –

Ogrzewanie i wentylacja.

16 20 Podgrzewacz wspomagający opalany paliwem.

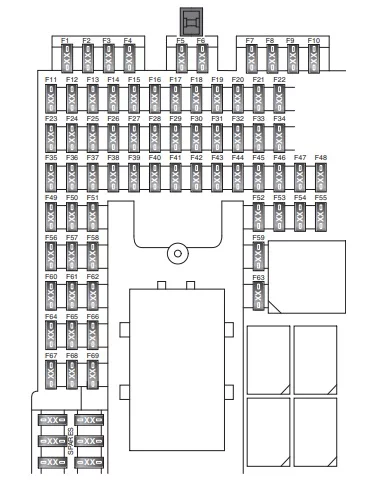

Przedział pasażerski (dolny)

Land Rover Discovery IV i LR4 (2009-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Odbiornik częstotliwości radiowych;

System TPM.

2
3 10 Przednie światła przeciwmgielne
4 5 2009-2011:

Automatyczne światła drogowe;

2009-2014:

Automatyczne ściemnianie lusterka wewnętrznego;

2014-2016:

Nieużywane.

5 5 Dynamiczna kontrola stabilności (DSC);

System zapobiegający blokowaniu kół podczas hamowania (ABS);

Czujnik kąta skrętu kierownicy.

6 5 od 2015 roku:

Tempomat adaptacyjny (ACC).

7
8
9 5 Elektryczny hamulec postojowy (EPB)
10 5 Sterownik zawieszenia pneumatycznego
11 10 Światła cofania przyczepy
12 5 Światła cofania
13
14 5 2009-2014:

Światła hamowania;

Wyłącznik hamulca;

2014-2016:

Włącznik pedału hamulca.

15 30 Ogrzewana szyba tylna
16 10 Lodówka Box Cubby
17 5 Otwieranie/uruchamianie bez kluczyka;

Centralny zamek.

18 15 2009-2014:

Nieużywany;

2014-2016:

Tylna wycieraczka.

19 5 Moduł sterujący silnika (ECM)
20 10 Podgrzewana kierownica
21 10 2009-2014:

Przełączniki konsoli środkowej (skrzynka rozdzielcza, HDC, DSC), p

Poziomowanie reflektorów,

Klimatyzacja tylna;

Czujnik smogu;

2014-2016:

Przełączniki konsoli środkowej;

Tylna klimatyzacja.

22 5 Automatyczna skrzynia biegów;

Skrzynia rozdzielcza;

Tylny mechanizm różnicowy.

23 5 2009-2014:

Poziomowanie reflektorów;

2014-2016:

Nie używane.

24 10 Światła prawostronne i tylne
25 10 Lampy boczne i tylne z lewej strony
26
27 10 Światła boczne przyczepy
28
29
30 25 Szyba pasażera z przodu;

Centralny zamek.

31 5 2009-2014:

Czujnik deszczu;

Kamera cofania;

2014-2016:

Czujnik deszczu;

Przełącznik świateł pomocniczych.

32 25 Szyba kierowcy;

Lusterka zewnętrzne;

Centralny zamek drzwi.

33
34 10 Elektryczny siłownik klapki paliwa
35
36 5 Sygnalizator akustyczny ze wspomaganiem bateryjnym
37 20 Dostęp bezkluczykowy;

Centralny zamek.

38 15 Spryskiwacz przedniej szyby
39 25 Szyba tylna lewa;

Centralny zamek drzwi.

40 5 Pamięć fotela;

Zegar;

Zestaw rzełączników drzwi kierowcy (lusterka zewnętrzne, szyby).

41 2009-2012:

Nieużywany;

2012-2014:

Wzmacniacz mocy;

2014-2016:

Moduł bramki.

42 30 Elektryczny fotel kierowcy
43 15 Spryskiwacz tylnej szyby
44 25 Szyba tylna prawa;

Centralny zamek.

45 30 Elektryczny fotel pasażera
46
47 20 Szyberdach
48 30 2009-2014:

Złącze przyczepy (zasilanie z akumulatora).

48 15 2014-2016:

Złącze przyczepy (zasilanie z akumulatora).

49 5 Adaptacyjne oświetlenie przednie (jednostka prawa)
50 5 Adaptacyjne oświetlenie przednie (jednostka lewa)
51 5 Przełączniki na kierownicy
52
53 20 Zapalniczka
54 15 Złącze przyczepy (zasilanie zapłonu)
55 20 Dodatkowe gniazdo zasilania – środkowe i tylne
56 10 Poduszka powietrzna SRS
57 10 Lampy wewnętrzne
58
59
60
61 10 Pakiet instrumentów, centrum wiadomości
62 10 ECU klimatyzacji
63 20 Dodatkowe gniazdo zasilania – przód
64 15 2009-2014:

Jednostka audio;

Odtwarzacz DVD.

64 5 2014-2016:

Moduł sterujący silnika (ECM).

65 5 2009-2014:

System kamer otoczenia;

2014-2016:

Nieużywany.

66 5 Gniazdo diagnostyczne
67 15 2009-2014:

Moduł rozrywki dla tylnych siedzeń;

2014-2016:

Nieużywany.

68 10 2009-2014:

Wyświetlacz dotykowy;

Moduł multimedialny;

Radio;

Telefon;

2014-2016:

Nieużywany

69
