W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Range Rover Evoque (L538) z lat: 2012, 2013, 2014, 2015.
Land Rover Range Rover Evoque (L538) to kompaktowy luksusowy SUV wprowadzony na rynek w 2011 roku. Samochód zyskał popularność dzięki swojemu awangardowemu wyglądowi, dynamicznym osiągom i wyrafinowanej kabinie.
Evoque oferowany jest z silnikami benzynowymi lub dieslowskimi o mocy od 150 do 300 KM. W zależności od wersji, skrzynia biegów może być manualna lub automatyczna o 6 lub 9 przełożeniach. Opcjonalnie można wyposażyć auto w napęd na wszystkie koła.
Evoque zyskał wiele pozytywnych opinii za swoje osiągi i prowadzenie. Silniki zapewniają szybkie przyspieszenie, a przekładnia automatyczna działa płynnie i precyzyjnie. Auto jest łatwe w prowadzeniu, zwłaszcza w warunkach miejskich, dzięki niewielkiemu rozmiarowi i dobremu widoczności.
Wewnątrz kabina Evoque jest przestronna i dobrze wykończona, oferując wiele opcji personalizacji. Wyposażenie obejmuje m.in. skórzaną tapicerkę, system multimedialny z dużym ekranem dotykowym, elektrycznie regulowane fotele, podgrzewane fotele oraz klimatyzację dwustrefową.
Evoque zapewnia także dobrą ochronę pasażerów, uzyskując pozytywne wyniki w testach zderzeniowych. Standardowe wyposażenie obejmuje systemy bezpieczeństwa, takie jak ABS, ESP, kontrola trakcji oraz poduszki powietrzne.
W 2019 roku Land Rover przedstawił nową wersję Evoque (L551), która jest kontynuacją modelu L538. Wprowadzono szereg ulepszeń, takich jak większy rozstaw osi, bardziej aerodynamiczna sylwetka i nowoczesne technologie. Wśród nich znajduje się m.in. system hybrydowy typu mild-hybrid, który zapewnia lepszą efektywność paliwową oraz system ClearSight, który zapewnia lepszą widoczność dzięki kamerom umieszczonym na przednim i tylnym zderzaku.

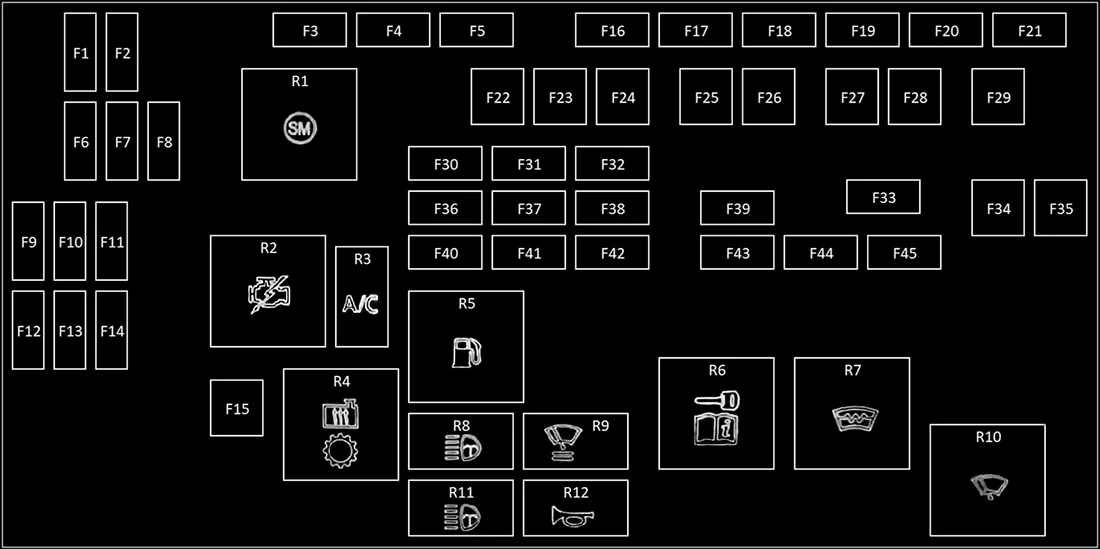

Schemat skrzynki bezpieczników komory silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | Dioda | Zasilanie układu sterowania silnikiem |
| 2 | 5 | Zasilanie modułu napięciowego |
| 3 | 80 | Wentylatory chłodzące |
| 4 | 60 | Olej napędowy — Świece żarowe |
| 5 | 80 | Elektryczne wspomaganie kierownicy (EPAS) |
| 6 | 15 | Czujniki tlenu |
| 7 | 5 | Zarządzanie silnikiem, sprzęgło sprężarki klimatyzacji (A/C), inteligentny silnik stop/start |
| 8 | 20 | System zarządzania silnikiem (2,0 l benzyna. 2,2 l olej napędowy) |
| 9 | 10 | Olej napędowy — czujniki silnika. System zarządzania silnikiem (2,0 l oleju napędowego. 2,2 l oleju napędowego). Płyn do układów wydechowych silników wysokoprężnych (DEF) (2,0 l oleju napędowego) |
| 10 | 20 | Automatyczna skrzynia |
| 11 | 10 | Olej napędowy i benzyna — czujniki silnika |
| 12 | 15 | Olej napędowy — obejście układu recyrkulacji spalin (EGR), czujnik obecności wody w paliwie |
| 12 | 15 | Benzyna – Cewki zapłonowe |
| 13 | 10 | Sprzęgło sprężarki klimatyzacji |
| 14 | 10/15 | System zarządzania silnikiem (2,0 l benzyna. 2,2 l olej napędowy) |
| 15 | 40 | Rozrusznik |
| 16 | 100 | Grzałka PTC |
| 17 | 60 | Skrzynka bezpieczników w przedziale pasażerskim |
| 18 | 60 | Skrzynka bezpieczników w przedziale pasażerskim |
| 19 | 60 | Skrzynka bezpieczników w bagażniku |
| 20 | 60 | Skrzynka bezpieczników w bagażniku |
| 21 | 60 | Moduł jakości napięcia, skrzynka bezpieczników w bagażniku |
| 22 | 30 | Wycieraczki przednie |
| 23 | 40 | Skrzynka bezpieczników w przedziale pasażerskim |
| 24 | 30 | |
| 25 | 30 | System antywłamaniowy |
| 26 | 40 | System antywłamaniowy |
| 27 | 40 | Skrzynka bezpieczników w przedziale pasażerskim |
| 28 | 40 | Dmuchawa nagrzewnicy |
| 29 | 30 | Elektryczny hamulec przyczepy — Australia |
| 30 | 15 | Spryskiwacz reflektora |
| 31 | 15 | Klakson |
| 32 | 20 | Nagrzewnica pomocnicza |
| 32 | 20 | Układ przeciwblokujący (ABS) |
| 33 | 5 | Cewki przekaźników – Klakson, Podgrzewana przednia szyba, Pompa paliwa, Wydłużony zapłon |
| 34 | 40 | Lewa strona, Podgrzewana przednia szyba |
| 35 | 40 | Prawa strona, Podgrzewana przednia szyba |
| 36 | 5 | Pomocnicza pompa wodna |
| 37 | 20 | Pompa paliwowa |
| 38 | 5 | Moduł kierownicy |
| 39 | 5 | Adaptacyjny tempomat (ACC) |
| 40 | 5 | System adaptacyjnego oświetlenia przedniego (AFS) — prawy reflektor |
| 41 | 5 | System adaptacyjnego oświetlenia przedniego (AFS) — lewy reflektor |
| 42 | 5 | Sterowanie reflektorami, jednostka sterująca dynamicznym poziomowaniem reflektorów, kamera cofania |
| 43 | 5 | Wspomaganie świateł drogowych, kamera cofania, cewki przekaźnika klimatyzacji/podgrzewanego siedzenia |
| 44 | 10 | Podgrzewana kierownica |
| 45 | 5 | Diesel – Pomocnicza pompa wodna, czujnik wody w paliwie |
Schemat skrzynki bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników w przedziale pasażerskim (górna): Otwórz schowek i wyjmij panel z wyłożenia schowka.
Skrzynka bezpieczników w przedziale pasażerskim (dolna): Zdjąć dolny panel dostępu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Inteligentny odbiornik kluczy. Czujnik alarmu. System monitorowania ciśnienia w oponach (TPMS) |
| 2 | – | – |
| 3 | 10 | Przednie światła przeciwmgielne |
| 4 | – | – |
| 5 | 5 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| 6 | 5 | Skrzynka bezpieczników w komorze silnika/bagażniku Dynamika adaptacyjna, moduł sterujący elektrycznego mechanizmu różnicowego (E-diff) |
| 7 | – | – |
| 8 | 25 | Moduł drzwi pasażera |
| 9 | 5 | Elektryczny hamulec postojowy |
| 10 | 5 | Podgrzewane dysze spryskiwaczy |
| 11 | 10 | Przyczepa ze światłem cofania |
| 12 | 5 | Światła cofania |
| 13 | – | – |
| 14 | 5 | Przełącznik pedału hamulca |
| 15 | 30 | Podgrzewana tylna szyba |
| 16 | 5 | Elektryczne wspomaganie kierownicy |
| 17 | 5 | Moduł kontroli dostępu bezkluczykowego |
| 18 | – | – |
| 19 | 5 | Moduł sterujący zarządzania silnikiem |
| 20 | 5 | Tempomat adaptacyjny (ACC) |
| 21 | 5 | Jednostka sterująca nagrzewnicy PTC, przełącznik konsoli środkowej, przełącznik deski rozdzielczej silnika zaburtowego |
| 22 | 5 | Automatyczna skrzynia |
| 23 | – | – |
| 24 | 5 | Prawe tylne światło przeciwmgłowe |
| 25 | 5 | Lewe tylne światło przeciwmgielne |
| 26 | – | – |
| 27 | 10 | Światła pozycyjne przyczepy |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Czujnik deszczu, Przełącznik lampy pomocniczej, Moduł napięciowy, Czujnik wilgotności, Lampka wyłączająca poduszkę powietrzną pasażera |
| 32 | 25 | Moduł drzwi kierowcy |
| 33 | – | – |
| 34 | 10 | Blokada klapki wlewu paliwa, Odblokowanie klapki wlewu paliwa |
| 35 | – | – |
| 36 | 5 | Sygnalizator akustyczny zasilany bateryjnie |
| 37 | 20 | Moduł kontroli dostępu bezkluczykowego |
| 38 | 15 | Spryskiwacz przedniej szyby |
| 39 | 25 | Moduł drzwi tylnych lewych |
| 40 | 5 | Przełącznik szyby drzwi kierowcy, zegar, układ logiczny lędźwiowego przedniego siedzenia |
| 41 | – | – |
| 42 | 30 | Przednie siedzenie kierowcy |
| 43 | 15 | Spryskiwacz tylnej szyby |
| 44 | 25 | Moduł prawych tylnych drzwi |
| 45 | 30 | Przednie siedzenie pasażera |
| 46 | – | – |
| 47 | 20 | Jednostka sterująca roletami przeciwsłonecznymi |
| 48 | 15 | Zasilanie złącza przyczepy |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Przełączniki na kierownicy |
| 52 | 20 | Zapalniczka |
| 53 | 20 | Gniazdo zasilania akcesoriów Cubby Box |
| 54 | – | – |
| 55 | 20 | Gniazdo zasilania akcesoriów konsoli tylnej |
| 56 | 10 | Dodatkowy system bezpieczeństwa (SRS) |
| 57 | 10 | Lampy wewnętrzne |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Czujnik obecności, lampka wyłączająca poduszkę powietrzną pasażera |
| 61 | 5 | Uruchom jednostkę sterującą |
| 62 | 10 | System kontroli klimatu |
| 63 | 20 | Gniazdo zasilania akcesoriów w bagażniku |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Diagnostyka |
| 67 | 15 | Przyczepa |
| 68 | – | – |
| 69 | 15 | Automatyczna skrzynia |

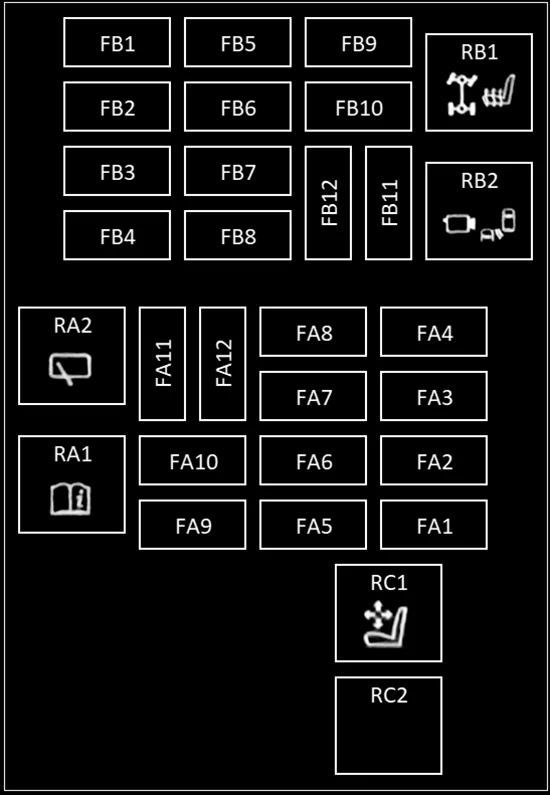

Schemat skrzynki bezpieczników przedziału bagażowego
Górne i dolne skrzynki bezpieczników znajdują się za panelem po lewej stronie bagażnika.
Zdejmij panel z lewej bocznej okładziny bagażnika.
Skrzynka bezpieczników pod podłogą znajduje się pod podłogą w bagażniku.
2012-2014
| Numer | Ampery [A] | Opis |
|---|---|---|
| FA1 | 10 | Ekran dotykowy |
| FA2 | 15 | Moduł radiowy |
| FA3 | 10 | Cyfrowy moduł radiowo-telewizyjny |
| FA4 | 15 | Rozrywka dla tylnych siedzeń |
| FA5 | 5 | Przełączniki siedzeń |
| FA6 | 30 | Elektryczny hamulec postojowy |
| FA7 | 15 | Tylna wycieraczka |
| FA8 | 30 | Elektryczny hamulec postojowy |
| FA9 | – | – |
| FA10 | 5 | Wzmacniacz |
| FA11 | 40 | Wzmacniacz |
| FA12 | – | – |
| FB1 | 5 | Dynamika adaptacyjna |
| FB2 | 15 | E moduł różnicowy |
| FB3 | 15 | Podgrzewacz fotela kierowcy |
| FB4 | 15 | Podgrzewacz siedzenia pasażera |
| FB5 | 30 | Dynamika adaptacyjna |
| FB6 | 25 | Elektryczna klapa tylna |
| FB7 | 5 | Odbiornik RF nagrzewnicy paliwowej |
| FB8 | 10 | Klaster instrumentów |
| FB9 | 5 | Kamera zbliżeniowa |
| FB10 | 5 | Monitorowanie martwego pola |
| FB11 | – | – |
| FB12 | – | – |

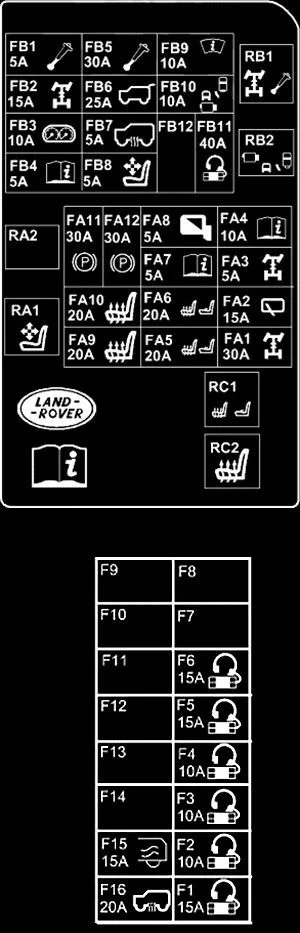

2015
| Numer | Ampery [A] | Opis |
|---|---|---|
| FB1 | 5 | Dynamika adaptacyjna |
| FB2 | 15 | Elektryczny moduł sterujący różnicowego (E-diff) |
| FB3 | 10 | Centrum wiadomości |
| FB4 | 5 | Moduł bramy |
| FB5 | 30 | Dynamika adaptacyjna |
| FB6 | 25 | Elektryczna klapa tylna |
| FB7 | 5 | Odbiornik nagrzewnicy pomocniczej |
| FB8 | 5 | Przełączniki fotela kierowcy/pasażera |
| FB9 | – | – |
| FB10 | 10 | Monitorowanie martwego pola (BSM), kamera cofania |
| FB11 | 40 | Wzmacniacz dźwięku |
| FB12 | – | – |
| FA1 | 30 | Elektryczny moduł sterujący różnicowego (E-diff) |
| FA2 | 15 | Tylna wycieraczka |
| FA3 | 5 | Elektryczny moduł sterujący różnicowego (E-diff) |
| FA4 | 10 | Telematyka drogowa |
| FA5 | 20 | Podgrzewany/klimatyzowany fotel kierowcy |
| FA6 | 20 | Fotel pasażera podgrzewany/klimatyzowany |
| FA7 | 5 | Moduł wykrywania brodzenia |
| FA8 | 5 | Wewnętrzne ściemniane lusterko/asystent świateł drogowych |
| FA9 | 20 | Podgrzewane tylne siedzenie po lewej stronie |
| FA10 | 20 | Podgrzewane prawe tylne siedzenie |
| FA11 | 30 | Elektryczny hamulec postojowy (EPB) |
| FA12 | 30 | Elektryczny hamulec postojowy (EPB) |
| Skrzynka bezpieczników pod podłogą | ||
| 1 | 15 | Ekran dotykowy, Zintegrowany panel sterowania z przodu |
| 2 | 10 | Wzmacniacz dźwięku |
| 3 | – | – |
| 4 | 10 | Nawigacja, tuner telewizyjny |
| 5 | 15 | Jednostka główna audio |
| 6 | 15 | Panel wejścia/wyjścia audio-wideo |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Zintegrowane przednie i tylne panele sterowania ogrzewaniem i wentylacją |
| 16 | 20 | Nagrzewnica zasilana paliwem |
