W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Defender (L663) z lat: 2020, 2021, 2022, 2023.
Land Rover Defender L663 to najnowsza generacja legendarnego modelu, który zadebiutował na rynku w 2020 roku. Samochód został zbudowany na zupełnie nowej platformie D7x, która charakteryzuje się większą wytrzymałością i sztywnością w porównaniu do poprzedniej generacji. Defender L663 jest dostępny w wersjach 90 i 110, co odpowiada długości nadwozia w calach.
Design zewnętrzny Land Rovera Defendera L663 zachował charakterystyczne cechy poprzednich generacji, takie jak prosta sylwetka i prostopadłe krawędzie, ale jednocześnie wprowadził nowoczesne elementy stylistyczne, takie jak okrągłe reflektory LED. Defender L663 jest dostępny z różnymi zestawami kół i opon, a także z opcjonalnymi elementami stylizacyjnymi, takimi jak czarne zderzaki i ozdobne osłony reflektorów.
Wnętrze Land Rovera Defendera L663 oferuje dużo przestrzeni dla kierowcy i pasażerów, a jednocześnie prezentuje nowoczesny styl. W standardzie samochód jest wyposażony w system multimedialny z ekranem dotykowym, a także w wiele innych udogodnień, takich jak klimatyzacja czy podgrzewane fotele. W zależności od wersji, Land Rover Defender L663 oferuje również różne opcje wyposażenia, takie jak panoramiczny dach czy skórzane wykończenia.
Land Rover Defender L663 jest dostępny z różnymi jednostkami napędowymi, w tym z benzynowymi i dieslowskimi silnikami o mocy od 200 do 400 KM. Samochód jest wyposażony w systemy kontroli trakcji i stabilizacji, co umożliwia mu pokonywanie trudnych terenów z łatwością. Defender L663 oferuje również napęd na cztery koła oraz opcjonalnie skrzynię biegów automatyczną.
Podsumowując, Land Rover Defender L663 to nowoczesny i wszechstronny samochód terenowy, który zachowuje charakterystyczny styl i cechy poprzednich generacji Defendera. Dzięki swoim zdolnościom terenowym i różnorodnym opcjom wyposażenia, Defender L663 jest idealnym wyborem dla osób, które szukają wyjątkowego i niezawodnego pojazdu do jazdy poza utwardzonymi drogami.

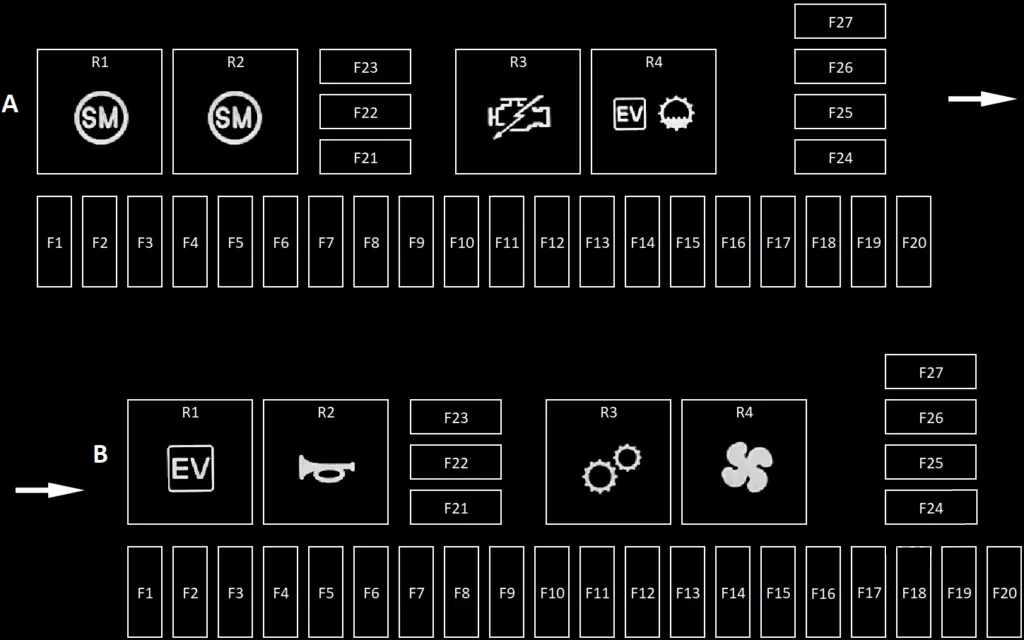

Skrzynka bezpieczników komory silnika
Skrzynka bezpieczników znajduje się zawsze po stronie pasażera pojazdu. Etykieta skrzynki bezpieczników znajduje się na wewnętrznej powierzchni pokrywy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | ||
| 1 | 10 A | Zarządzanie silnikiem. |
| 2 | 15A | Zarządzanie silnikiem. |
| 3 | 10 A | 2020: Zarządzanie silnikiem. 2021-2022: Chłodzenie pojazdów hybrydowych. 2023: Zarządzanie silnikiem. |
| 4 | 10 A | 2020-2022: Zarządzanie silnikiem. 2023: Zarządzanie silnikiem: tylko pojazdy z silnikiem Diesla. |
| 5 | 10 A | Zarządzanie silnikiem. |
| 6 | 15A | 2020-2022: Pomocnicze układy silnikowe. 2023: Chłodzenie silnika: Wszystkie pojazdy. Pompa oleju silnikowego: tylko pojazdy z silnikiem Diesla. |
| 7 | 5A | 2020-2022: Pomocnicze układy silnikowe. |
| 8 | 5A | 2020-2022: Czujnik rozrusznika. 2023: Układy elektryczne pojazdów. |
| 9 | 25A | Dysza spryskiwacza z tyłu. |
| 10 | 10 A | Podgrzewana dysza spryskiwacza. |
| 11 | 15A | 2020: Wydłużony czas zatrzymania/uruchomienia pompy wody. 2021-2022: Chłodzenie silnika. |
| 12 | 25A | Pompa paliwowa. |
| 13 | 15A | Pompa płynu chłodzącego/wody powietrza doładowującego. |
| 14 | 15A | 2020-2022: Zarządzanie silnikiem. |
| 15 | 10 A | 2020: Pompa płynu chłodzącego/wody powietrza doładowującego. 2021-2022: Chłodzenie silnika. |
| 16 | 25A | 2020-2022: Przednia dysza spryskiwacza. |
| 17 | 5A | 2020: ECU benzyny. 2021-2022: Zarządzanie silnikiem. |
| 18 | 20A | 2020-2022: Zarządzanie silnikiem. |
| 19 | 25A | 2020-2022: Zarządzanie silnikiem/cewki zapłonowe. |
| 20 | 20A | 2020-2022: Płyn do układów wydechowych silników Diesla. |
| 21 | 20A | 2021-2022: Rozrusznik (tylko silniki Diesla). |
| 22 | 40A | 2021-2022: Rozrusznik. |
| 23 | 60A | 2021-2022: Wentylator chłodzący. |
| 24 | 40A | 2021-2022: Zarządzanie silnikiem (tylko silniki benzynowe). |
| 25 | 40A | 2021-2022: Pompa olejowa. |
| 26 | 15A | 2020-2022: Wycieraczka przednia. |
| 27 | 60A | 2021-2022: Układ przeciwblokujący (ABS). |
| B | ||
| 1 | – | – |
| 2 | – | – |
| 3 | 15A | 2021-2022: Chłodzenie pojazdów hybrydowych. |
| 4 | – | – |
| 5 | 15A | 2020: Przednie światła przeciwmgielne. |
| 6 | 15A | Klakson. |
| 7 | 10 A | Systemy wspomagające kierowcę. |
| 8 | 10 A | Łagodny hybrydowy pojazd elektryczny (MHEV). |
| 9 | 5A | 2020-2022: Radar narożny przedni. |
| 10 | 5A | Systemy kamer. |
| 11 | 5A/20A | 2020: Łagodny hybrydowy pojazd elektryczny (MHEV). 2021-2023: Moduł układu napędowego. |
| 12 | 5A | 2020-2022: Moduł sterowania skrzynią biegów. |
| 13 | 5A | 2020: Poziomowanie reflektorów. |
| 14 | 30A | Pompka spryskiwaczy reflektorów. |
| 15 | – | – |
| 16 | 10 A | 2021-2022: Ładowarka bezprzewodowa. |
| 17 | 30A | Pompka spryskiwaczy reflektorów. |
| 18 | 25A | Reflektor prawy. |
| 19 | 15A | Skrzynia biegów, systemy terenowe, wybierak biegów. |
| 20 | 25A | Reflektor lewy. |
| 21 | 30A | 2021-2022: Skrzynka transferowa. |
| 22 | 40A | 2021-2022: Ogrzewana przednia szyba z lewej strony. |
| 23 | 40A | 2021-2022: Ogrzewana przednia szyba z prawej strony. |
| 24 | 40A | 2021-2022: Świece żarowe. |
| 25 | 40A | 2021-2022: Świece żarowe. |
| 26 | 50A | 2021-2022: Silnik dmuchawy przedniej. |
| 27 | 60A | 2021-2022: Układ przeciwblokujący (ABS). |

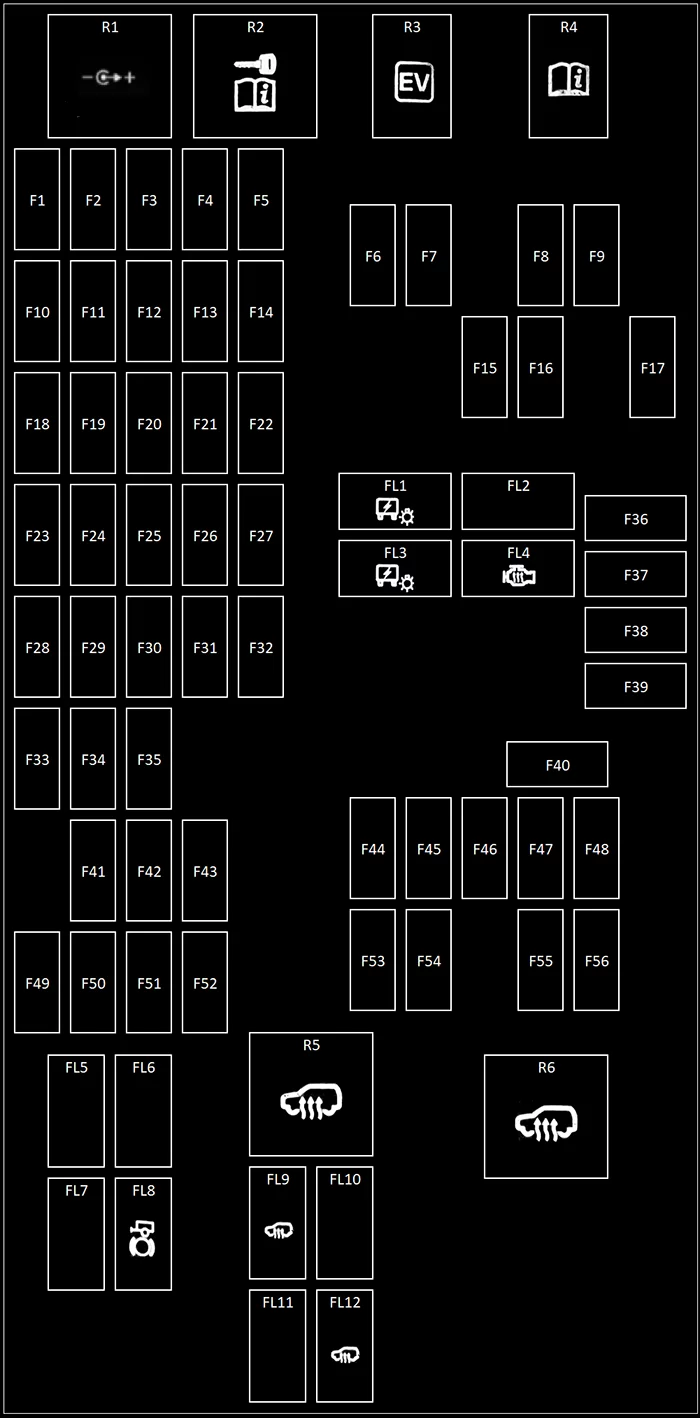

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | Przednia zapalniczka. |
| 2 | 20A | Gniazdo zapalniczki/akcesoriów z przodu. |
| 3 | 20A | 2020-2022: Gniazdo akcesoriów. |
| 4 | 20A | 2020-2022: Konsola gniazda akcesoriów / konsola USB. 2023: Gniazda na akcesoria w drugim rzędzie. Porty USB w drugim rzędzie. |
| 5 | 5A | 2021-2023: Wzmacniacz telefonu. |
| 6 | 10 A | 2020-2022: Agregat chłodniczy trzeciego rzędu. |
| 7 | 5A | Sygnalizator akustyczny z zasilaniem bateryjnym. |
| 8 | – | – |
| 9 | 15A | 2021-2022: System hybrydowy. |
| 10 | 20A | 2020-2022: Konsola gniazda akcesoriów / konsola USB. 2023: Gniazda na akcesoria w drugim rzędzie. Porty USB w drugim rzędzie. |
| 11 | 5A | Bezprzewodowa ładowarka do telefonu. |
| 12 | 20A | Szyberdach P2. |
| 13 | 20A | Szyberdach P1. |
| 14 | 5A | 2020-2022: Przełącznik optymalizacji terenu. |
| 15 | – | – |
| 16 | – | – |
| 17 | 5A | Inteligentne lusterko wsteczne / lusterko elektrochromatyczne. |
| 18 | 30A | Fotel pasażera. |
| 19 | 30A | 2020: Tylne prawe siedzenie. |
| 20 | 25A | 2020-2022: Drzwi tylne lewe. |
| 21 | 10 A | Pojemnik chłodzący. |
| 22 | 5A | Wentylator chłodzący (MHEV). |
| 23 | 20A | 2020: Fotel pasażera. |
| 24 | 25A | Przełączniki drzwi kierowcy. |
| 25 | 15A | 2020-2022: Układ zawieszenia. |
| 26 | 10 A | 2020: Zestaw przełączników fotela pasażera. |
| 27 | 25A | Przełączniki drzwi pasażera. |
| 28 | 20A | Siedzenie kierowcy. |
| 29 | 25A | 2020-2022: Drzwi tylne prawe. |
| 30 | 30A | Szyberdach PANO. |
| 31 | 5A | Konsola górna, odbiornik RF, odbiornik nagrzewnicy paliwowej, odbiornik TPMS. Ceny drogowe w Singapurze. |
| 32 | – | – |
| 33 | 20A | 2020: Fotel kierowcy. |
| 34 | – | – |
| 35 | 5A | 2020-2022: Przełącznik hamulca. |
| 36 | – | – |
| 37 | 5A | Łącznik opłat drogowych w Singapurze. |
| 38 | 10 A | Wspomaganie jazdy i system unikania kolizji. |
| 39 | 10 A | Moduł wykrywania bliskiego pola. |
| 40 | – | – |
| 41 | 5A | Moduł telematyczny. |
| 42 | – | – |
| 43 | 10 A | Podgrzewana kierownica. |
| 44 | 10 A | 2020-2022: Kierownica. |
| 45 | – | – |
| 46 | 15A | 2020-2022: Kontrola klimatu. |
| 47 | – | – |
| 48 | 10 A | 2020: Kamera skierowana w stronę kierowcy. |
| 49 | 5A | 2020-2022: Antena immobilizera. |
| 50 | 10 A | 2020-2022: Wyświetlacz przezierny (HUD). |
| 51 | – | – |
| 52 | 5A | 2020-2022: Jonizator modułowy. |
| 53 | 10 A | 2020-2022: Tablica przyrządów. |
| 54 | 5A | 2020-2022: Złącze diagnostyczne OBD2. |
| 55 | – | – |
| 56 | – | – |

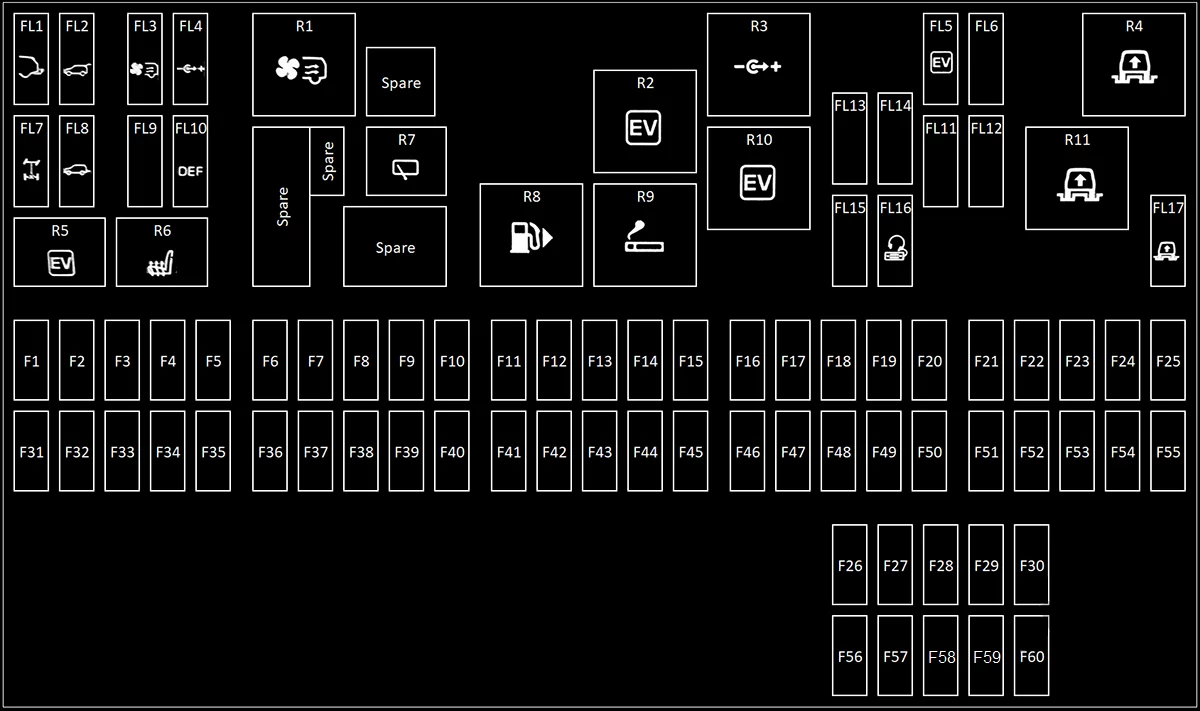

Skrzynka bezpieczników w bagażniku
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | 2020-2022: Łagodny hybrydowy pojazd elektryczny (MHEV). 2023: Wentylator chłodzący akumulator. |
| 2 | 25A | 2020-2022: Podgrzewane siedzenia trzeciego rzędu. |
| 3 | 15A | 2020-2022: Zestawy przełączników siedzeń w trzecim rzędzie. |
| 4 | – | – |
| 5 | – | – |
| 6 | 5A | 2020-2022: Akumulator (MHEV). |
| 7 | 5A | 2020-2022: Monitor martwego pola / Kontrola odległości parkowania / Radar tylnego rogu. 2023: Monitor martwego pola. |
| 8 | 20A | Ogrzewanie fotela kierowcy. |
| 9 | 15A | Przełącznik fotela kierowcy/pasażera i fotel masujący. |
| 10 | 20A | Ciepłe siedzenie pasażera. |
| 11 | 20A | Poduszka grzewcza tylna prawa. |
| 12 | 15A | Podgrzewanie i przełączniki foteli w trzecim rzędzie / Zestawy przełączników tylnych siedzeń prawych/lewych. |
| 13 | 20A | Poduszka grzewcza tylna po lewej stronie. |
| 14 | 20A | Tylna wycieraczka. |
| 15 | 30A | Pompa paliwowa. |
| 16 | 15A | Odbiór przyczepy. |
| 17 | 10 A | Zbiornik płynu do silników Diesla. |
| 18 | 20A | Przestrzeń ładunkowa gniazdka na akcesoria / USB 3. rząd. |
| 19 | 20A | 2020-2022: Tylna zapalniczka do cygar. |
| 20 | 20A | 2020-2022: Schowek na gniazdka na akcesoria. |
| 21 | 10 A | USB z tyłu. |
| 22 | – | – |
| 23 | 10 A | 2020: Wyświetlacz przedni niższy. |
| 24 | – | – |
| 25 | 5A | 2020-2022: Elektroniczne zawieszenie pneumatyczne. 2023: Kontrola podwozia. |
| 26 | 2A | 2023: Elektroniczny pobór opłat. |
| 27 | – | – |
| 28 | – | – |
| 29 | 5A | Adaptacyjny tempomat. |
| 30 | 30A | Podgrzewana tylna szyba. |
| 31 | – | – |
| 32 | 5A | 2021-2022: Prelegent. |
| 33 | 15A | Tylna klapa. |
| 34 | 5A | Akumulator (MHEV). |
| 35 | – | – |
| 36 | – | – |
| 37 | 30A | Siedzenie kierowcy. |
| 38 | 5A | 2020-2022: Zestaw przełączników/klimatyzacji z ekranem dotykowym. 2023: Klimatyzacja z tyłu. Przełączniki konsoli tylnej. |
| 39 | 30A | Rozkładane boki. |
| 40 | – | – |
| 41 | – | – |
| 42 | 20A | 2020-2022: Tylne prawe siedzenie. |
| 43 | 20A | 2020-2023: Bezkluczykowy moduł pojazdu. |
| 44 | 15A | Odbiór przyczepy. |
| 45 | 15A | 2020-2022: Zbiornik paliwa. 2023: Zbiornik paliwa. Moduł sterujący układu napędowego. |
| 46 | 15A | 2020-2022: Pompa paliwowa. |
| 47 | – | – |
| 48 | 10 A | Górny wyświetlacz przedni. |
| 49 | – | – |
| 50 | 15A | 2020-2022: System rozrywki. |
| 51 | 15A | Przedni moduł sterujący systemu informacyjno-rozrywkowego (FICM). |
| 52 | 10 A | 2020-2022: Urządzenia przenośne użytkowników. |
| 53 | 10 A | 2020-2022: Przenośna konsola tylna. |
| 54 | – | – |
| 55 | 15A | 2020-2022: Moduł sterujący podwozia (AIR). |
| 56 | 10 A | 2020-2022: Moduł sterujący podwozia (CVD). |
| 57 | 5A | 2020-2022: Bezkluczykowy moduł pojazdu. |
| 58 | 30A | 2020-2022: Fotel pasażera. |
| 59 | – | – |
| 60 | – | – |
