W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Discovery Sport (L550) z lat: 2020, 2021, 2022, 2023.

Land Rover Discovery Sport L550 to kompaktowy SUV, który został wprowadzony na rynek w 2015 roku. W latach 2020-2023 model ten przeszedł drobne zmiany, aby nadal pozostawał atrakcyjnym wyborem dla klientów szukających stylowego, wszechstronnego i solidnego pojazdu.

Wizualnie Discovery Sport przeszło drobny facelifting, który obejmuje m.in. nowe reflektory, zmieniony grill, przeprojektowane zderzaki i nowe wzory felg. W kabinie pasażerskiej wprowadzono nowy system multimedialny Pivi Pro, który obsługuje nowe funkcje bezprzewodowego połączenia smartfona, aktualizacji oprogramowania przez internet oraz poszerzone opcje nawigacji.

Pod maską pojawiły się dwie nowe jednostki napędowe. Pierwszą z nich jest trzycylindrowy silnik benzynowy o pojemności 1,5 litra i mocy 160 KM, który jest dostępny tylko z przednim napędem. Druga opcja to 2,0-litrowy silnik diesla o mocy 180 lub 240 KM, który jest oferowany z napędem na cztery koła.

Discovery Sport L550 charakteryzuje się solidnymi osiągami terenowymi, które zapewnia mu zaawansowany system napędu na cztery koła oraz zawieszenie Terrain Response 2. System ten automatycznie dostosowuje pracę silnika, skrzyni biegów i hamulców do warunków terenowych, co pozwala na pokonywanie trudnych przeszkód z większą łatwością.

Jednym z największych atutów Discovery Sport jest jego przestronność. Mimo kompaktowych rozmiarów, samochód oferuje dużą ilość miejsca dla pasażerów oraz duży bagażnik, który w zależności od konfiguracji może pomieścić od 1 103 do 1 406 litrów bagażu.

Wśród dodatkowych opcji warto wymienić m.in. system audio Meridian, skórzaną tapicerkę, panoramiczny dach, elektrycznie otwieraną klapę bagażnika oraz wiele innych funkcji zwiększających komfort i wygodę podróżowania.

Podsumowując, Land Rover Discovery Sport L550 to kompaktowy SUV, który łączy stylowy design z solidnymi osiągami terenowymi i przestronnym wnętrzem. Drobne zmiany w latach 2020-2023 sprawiają, że model ten pozostaje atrakcyjną opcją dla osób szukających praktycznego, wszechstronnego i wytrzymałego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Land Rover Range Rover Evoque (2016-2018) - schematy bezpieczników i przekaźników

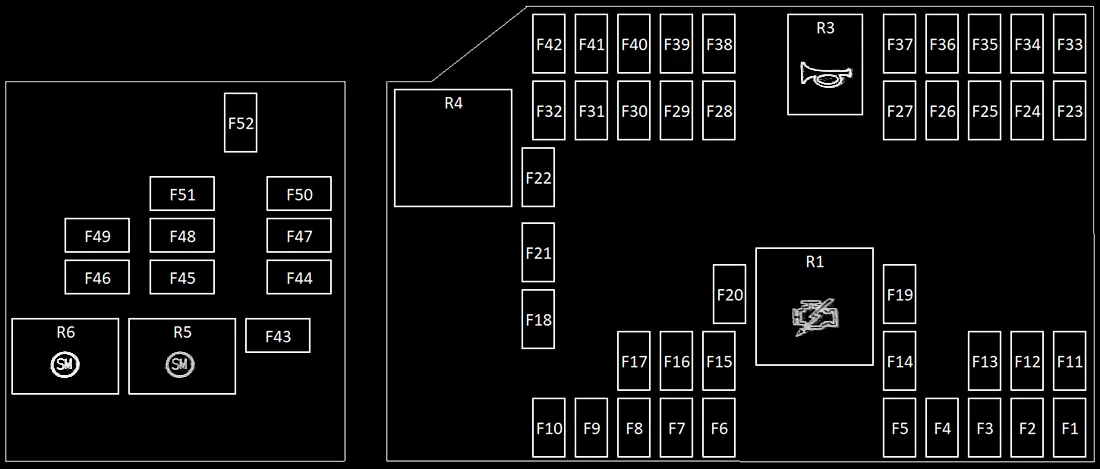

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników znajduje się pod lewą pokrywą silnika.

  1. Zdejmij lewą osłonę: Odkręć zaciski śruby rzymskiej w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij. Podnieś przednią krawędź pokrywy i przesuń ją do przodu, aby ją zdjąć.
  2. Odblokuj zatrzaski mocujące pokrywy skrzynki bezpieczników.

Land Rover Discovery Sport (2020-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 15 2021-2023: Wodna chłodnica powietrza doładowującego.
3 10 System zarządzania silnikiem.
4
5 15 System zarządzania silnikiem.
6 15 System zarządzania silnikiem.
7 10 2020: Moduł sygnalizatora zewnętrznego.
8 10 Tylko pojazdy z napędem hybrydowym typu plug-in: sterowanie PHEV/pompa grzewcza PHEV.
9 15 Pompa wodna chłodnicy międzystopniowej.
10 15 Tylko pojazdy z napędem hybrydowym typu plug-in: Falownik.
11 5 2020-2021: Kierownica.
12 5 Przełącznik rozrusznika.
13
14
15 15 System zarządzania silnikiem.
16
17 15 System paliwowy. System zarządzania silnikiem. Czujniki spalin.
18 30 2021-2023: Świece żarowe.
19 40 Moduł sterujący silnika.
20 40 Moduł sterujący hamulca. Bateria.
21 30 2021-2023: Świece żarowe.
22 40 Silnik dmuchawy.
23 10 Przednie światła przeciwmgielne.
24 10 Czujniki spalin.
25
26 10 2020: Czujniki paliwa.
2021-2023: Płyny wydechowe silników Diesla.
27 10 2020: Czujniki spalin.
2021-2023: System zarządzania silnikiem.
28 25 Pompa paliwowa.
29 25 Spryskiwacz przedniej szyby.
30
31 25 Spryskiwacz tylnej szyby.
32
33 10 2020-2021: Sprzęg obrotowy kierownicy.
34 25 Reflektor prawy.
35 25 Lewy reflektor.
36 10 2021-2023: Systemy wspomagania kierowcy.
37 15 Klakson.
38 10 Tylko PHEV: rozrusznik-generator zintegrowany z akumulatorem/paskiem.
39 20 napęd na 4 koła.
40 25 Pompa do mycia.
41 5 2021-2023: Akustyczny system ostrzegania o pojeździe.
42 15 Tylko PHEV: Hybrydowa pompa płynu chłodzącego.
43
44 40 Ogrzewana przednia szyba z prawej strony.
45 40 Tylko pojazdy z napędem hybrydowym typu plug-in: Pompa oleju przekładniowego.
46
47 40 Ogrzewana przednia szyba z lewej strony.
48 40 Rozrusznik.
49 30 Elektryczny hamulec postojowy (EPB).
50 40 Zapasowy.
51 40 Silnik wysokoprężny.
52 30 Silnik wycieraczek szyby przedniej.
Zobacz także:  Land Rover Range Rover Sport I (2006-2013) - schematy bezpieczników i przekaźników

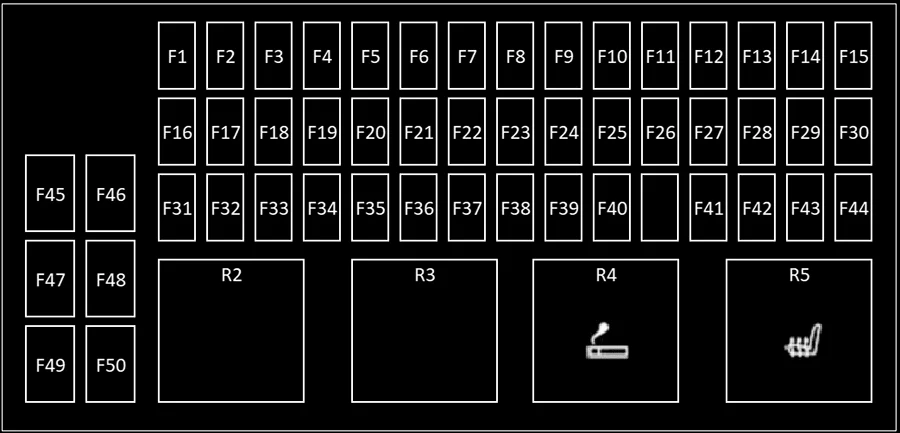

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem. Zdejmij dolny panel dostępu, aby uzyskać dostęp do bezpieczników.

Land Rover Discovery Sport (2020-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel pasażera z przodu.
2 30 Siedzenie kierowcy.
3 25 Moduł drzwi pasażera.
4 25 Moduł drzwi kierowcy.
5 5 Bezkluczykowy dostęp.
6
7
8 5 Tylko pojazdy z napędem hybrydowym typu plug-in: Skrzynka przyłączeniowa PHEV.
9 5 2020: System monitorowania ciśnienia w oponach (TPMS).
2021-2023: Odbiornik radiowy.
10 5 Sygnalizator akustyczny z zasilaniem bateryjnym.
11 5 Tablica przyrządów.
12 20 System paliwowy.
13 5 Gniazdo diagnostyczne.
14 5 Immobilizer pojazdu.
15 5 Kierownica.
16 20 Bezkluczykowy dostęp.
17 5 2020: Przełącznik pedału hamulca.
18 20 Roleta przednia.
19 20 Podgrzewane lub klimatyzowane siedzenie pasażera z przodu.
20 5 Lustro. Aparat fotograficzny.
21 5 Monitor martwego pola.
22 5 2020: Kamera.
23
24 10 Moduł wyświetlacza przeziernego.
25 10 Tablica przyrządów.
26 20 Zapalniczka.
27 5 2020: Pomoc przy parkowaniu.
28 10 2020: Wyświetlacz Head-Up i wentylator chłodzący.
29 5 Adaptacyjny tempomat.
30 20 Sterowanie podgrzewanym i klimatycznym fotelem kierowcy.
31 5 2020: Jonizator powietrza. Układ hamulcowy.
2021-2023: Zasilanie zapłonu.
32 5 2020: Monitorowanie mieszkańców. Elektryczna klapa tylna.
2021-2023: Koncentrator USB.
33 10 2020: Tylny przenośny wzmacniacz audio.
34 15 2020: System informacyjno-rozrywkowy.
2021-2023: Składane tylne siedzenia.
35 15 System informacyjno-rozrywkowy.
36 10 Wyjście audio wideo.
37 15 Przełączniki siedzeń i pamięć.
38 20 Dodatkowe gniazdo zasilania Cubby Box.
39 5 Lusterko elektrochromowe.
40
41 10 Podgrzewana kierownica.
42 5 2020: Kierownica.
43 20 System ogrzewania i wentylacji.
44
45 40 Moduł kontroli nadwozia.
46 2 Elektroniczna opłata drogowa w Singapurze (tylko pojazdy z kierownicą po prawej stronie)
47 40 Moduł kontroli nadwozia.
48
49 40 Wzmacniacz systemu audio-nawigacyjnego.
50 20 2020: Moduł wzmacniacza.
Zobacz także:  Land Rover Discovery I (1989-1998) - schematy bezpieczników i przekaźników

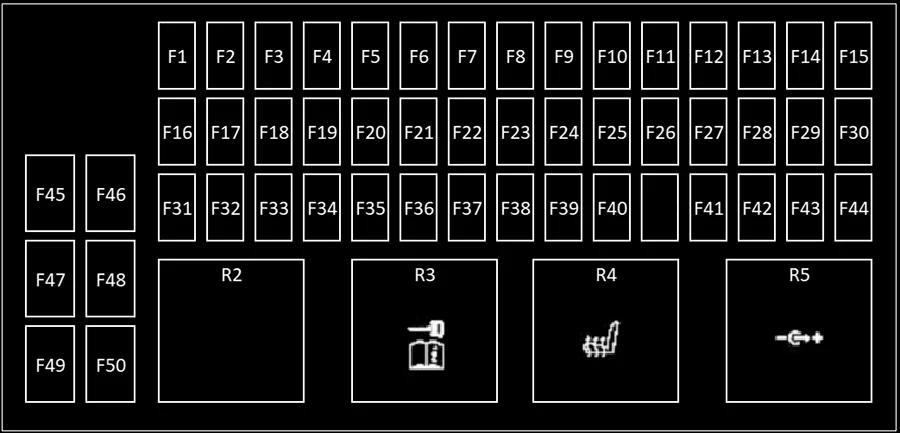

Skrzynka bezpieczników w bagażniku

Obróć zatrzask i zdejmij panel z lewej strony przestrzeni ładunkowej.

Land Rover Discovery Sport (2020-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Tylna wycieraczka.
2 20 Zapasowy.
3 5 Telematyka.
4 5 Podgrzewacz paliwa (FBH).
5 25/10 2020-2021: Pompa paliwowa.
2022-2023: Wspomaganie jazdy i systemy unikania kolizji.
6 30 Elektryczna klapa tylna.
7 5 2020-2021: Panel sterowania klimatem.
8
9 30 Zapasowy.
10 30 Zapasowy.
11 25 Moduł drzwi tylnych prawych.
12 20 Przyczepa.
13 5 napęd na 4 koła.
14 25 Moduł lewych tylnych drzwi.
15 10 2022-2023: Moduł wykrywania pola bliskiego.
16
17
18
19 30 Układ napędowy.
20
21 20 Gniazdo akcesoriów.
22 5 Zapasowy.
23 20 Silnik szyberdachu.
24 5 2020-2021: Wykrywanie brodzenia.
2022-2023: Miejsce USB.
25 5 Czujnik akumulatora 48V.
26 20 Moduł ogrzewania tylnych siedzeń.
27
28 5 2020-2021: Pompa paliwowa.
29 10 Bezprzewodowa ładowarka.
30
31
32
33 20 Gniazdo przyczepy.
34 10 Moduł sterujący podwozia.
35 30 Układ napędowy.
36 20 2020-2021: Pompa paliwowa.
37 20 Zapasowy.
38 5 Zapasowy.
39 20 2022-2023: Tylne systemy klimatyzacji i komfortu.
40 10 Ładowarka USB.
41 20 Podgrzewane prawe tylne siedzenie.
42 20 Gniazdo akcesoriów konsoli tylnej.
43
44 30 Podgrzewana tylna szyba.
45 30 2022-2023: Układ napędowy.
46
47 30 Układ napędowy.
48 30 Wysuwany hak holowniczy.
49 50 Grzałka PTC.
50 25 Podgrzewacz.
