W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Komatsu WB93S-5.

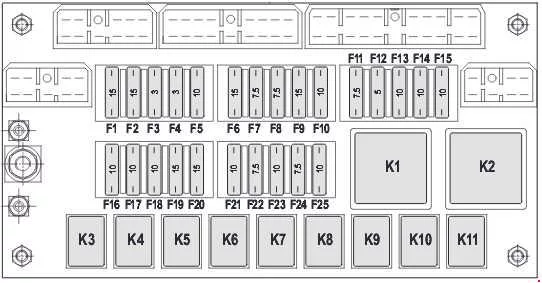

Skrzynka bezpiecznikowa
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Centralne przednie światła robocze | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Centralne tylne światła robocze | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 3 | Przednie lewe i tylne prawe światło postojowe, światło ostrzegawcze świateł postojowych, podświetlenie przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 3 | Przednie prawe i tylne lewe światło postojowe, światło zapalniczki samochodowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | Dom z przodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 | Boczne tylne światła robocze | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 7,5 | Wycieraczka tylnej szyby, tylny hom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 7,5 | Światła stopu, przekaźnik świateł stopu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Boczne przednie światła robocze | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | Wycieraczka przedniej szyby, pompa spryskiwacza przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 7,5 | Elektrozawór blokujący wysięgnik, elektrozawór blokujący płytkę | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Zasilanie brzęczyka, zasilanie alarmu ogólnego, zasilanie lampki ostrzegawczej przyrządu i przedniej deski rozdzielczej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Wyposażenie opcjonalne zasilacz, elektrozawór 4WD. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Przekaźnik świateł drogowych, przekaźnik świateł mijania, przekaźnik klaksonu, zawory elektromagnetyczne zaworu bezpieczeństwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Elektromagnes zatrzymania silnika, przekaźnik funkcji pomocniczych, przekaźnik klimatyzatora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Obrotowy zasilacz światła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Pamięć licznika godzin, światło awaryjne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | Zasilacz do zapalniczki, oświetlenie górne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Lewe światło mijania, prawe światło mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Lewe światło drogowe, prawe światło drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Zasilanie czujnika powrotu do kopania, elektrozawór LSS, zawór elektromagnetyczny pływającego ramienia ładowarki, elektrozawór powrotu do kopania, wskaźnik kierunku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 7,5 | Zawór elektromagnetyczny blokujący sterowanie serwomechanizmem, elektrozawór mocy EC, zasilacz PPC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10 | Jednostka sterująca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7,5 | Zasilanie kierunkowskazów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 | Przekaźnik wysprzęglania, zawór elektromagnetyczny biegu do przodu, zawór elektromagnetyczny biegu wstecznego, alarm cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Jednostka bezpieczeństwa (przed powtórnym uruchomieniem) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Migacz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Przekaźnik świateł mijania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Przekaźnik świateł drogowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Przedni przekaźnik główny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Przekaźnik z powrotem do kopania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K7 | Przekaźnik światła stopu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | Rozpocznij włączanie przekaźnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Przekaźnik biegu do przodu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | Przekaźnik wsteczny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K11 | Przekaźnik zasilania kierunkowskazu (wysprzęglenie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

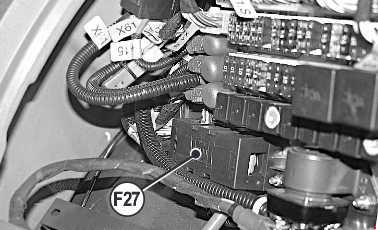

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 175 | Ogólny bezpiecznik systemowy, kluczyk zapłonu, przekaźnik rozruchu, zezwolenie na ogrzewanie wstępne, zasilanie ogrzewania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

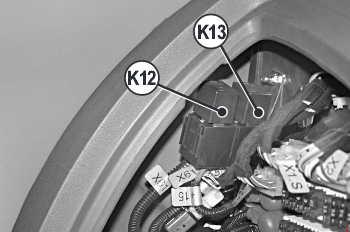

| Numer | Opis |
| K12 | Przekaźnik funkcji maszyny |
| K13 | Uruchom przekaźnik |

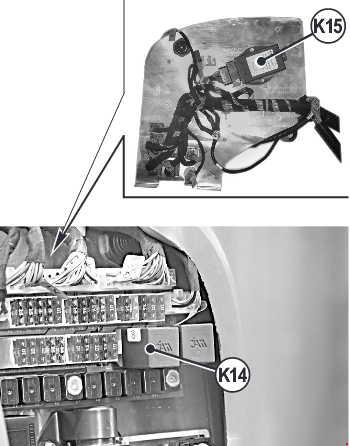

| Numer | Opis |
| K14 | Przekaźnik podgrzewania świec żarowych |
| K15 | Jednostka wielofunkcyjna |
| Numer | Ampery [A] | Opis |
| 1 | 20 | Zasilanie 1. i 2. prędkości wentylatora |
| 2 | 40 | zasilanie 3. prędkości wentylatora |
| 3 | 7,5 | Sprężarka klimatyzacji |
| Numer | Opis |
| 4 | Przekaźnik prędkości wentylatora |
| 5 | Ogólny przekaźnik ogrzewania |
| 6 | Przekaźnik sprężarki klimatyzacji |
