W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Komatsu PC45-1.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Komatsu PC30-7 - schematy bezpieczników i przekaźników

Skrzynka bezpiecznikowa

Komatsu PC45-1 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Zapasowy bezpiecznik
2 10 Układ sterowania silnikiem, zawór blokady dźwigni osprzętu roboczego
3 20 Panel monitora, wycieraczka*, ogrzewanie*, lampka wnętrza*, radio*
4 20 Lampa czołowa, zawór wybieraka jazdy
5 30 Układ sterowania silnikiem
* Te elementy dotyczą tylko maszyny ze specyfikacją kabiny.

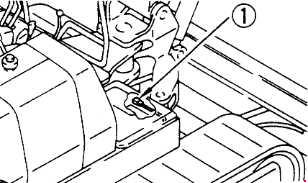

Łącznik topliwy

Jeśli zasilanie nie włącza się, gdy włącznik rozrusznika jest ustawiony w pozycji ON, łącznik topliwy w kształcie drutu może zostać przecięty, dlatego zdejmij pokrywę z prawej strony podwozia i sprawdź lub wymień.

Zobacz także:  Komatsu PC40-7 - schematy bezpieczników i przekaźników

Komatsu PC45-1 - schematy bezpieczników i przekaźników
