W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Komatsu PC14R-2.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Komatsu PC30-7 - schematy bezpieczników i przekaźników

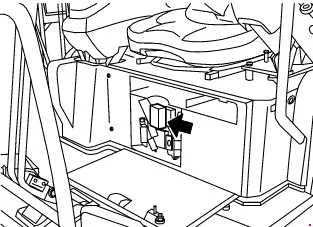

Skrzynka bezpiecznikowa

Komatsu PC14R-2 - schematy bezpieczników i przekaźników
Komatsu PC14R-2 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Zasilanie radia
2 30 Zasilanie elektrozaworu zatrzymania silnika, zegar zatrzymania silnika, przekaźnik bezpieczeństwa, wzbudzenie alternatora
3 10 Pompa paliwa, światło robocze
4 20 Przełącznik wysokiej/niskiej prędkości, elektrozawór PPC, zasilanie wyświetlacza
5 15 Klakson
6 15 Wycieraczka przedniej szyby, oświetlenie górne, ogrzewanie (dla maszyny z kabiną)
7 10 Wyposażenie dodatkowe
8 10 Światło obrotowe
9 Pusty
10 Pusty
11 Pusty
Zobacz także:  Komatsu PC40-7 - schematy bezpieczników i przekaźników

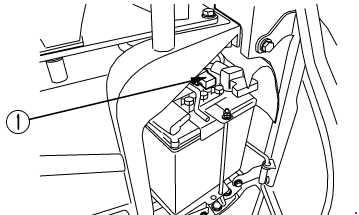

Główny bezpiecznik

Jeżeli rozrusznik nie działa po przekręceniu wyłącznika zapłonu w położenie ON, bezpiecznik (1) mógł się przepalić. Otwórz pokrywę po lewej stronie urządzenia, aby sprawdzić bezpiecznik i wymień go w razie potrzeby. Główny bezpiecznik jest umieszczony na akumulatorze.

Komatsu PC14R-2 - schematy bezpieczników i przekaźników
