Komatsu PC30-7 — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Komatsu PC30-7.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpiecznikowa

Komatsu PC30-7 - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Zapasowy bezpiecznik
2	10	Układ sterowania silnikiem, zawór blokady dźwigni osprzętu roboczego
3	20	Panel monitora, wycieraczka, ogrzewanie, lampka wnętrza, radio
4	20	Lampa czołowa, zawór wybieraka jazdy
5	30	Układ sterowania silnikiem
* Te elementy dotyczą tylko maszyny ze specyfikacją kabiny.

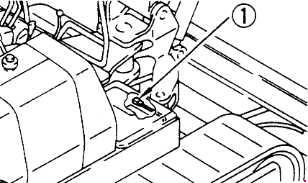

Łącznik topliwy

Jeśli zasilanie nie włącza się, gdy włącznik rozrusznika jest ustawiony w pozycji ON, łącznik topliwy w kształcie drutu może zostać przecięty, dlatego zdejmij pokrywę z prawej strony podwozia i sprawdź lub wymień.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
