Kia Bongo, Frontier, K2500, K2700 (2005-2007) – schematy bezpieczników i przekaźników

Kia Bongo, Frontier, K2500, K2700 (2005-2007) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Bongo, Frontier, K2500, K2700 z lat: 2005, 2006, 2007.

„Kia Bongo”, „Kia Frontier”, „Kia K2500” i „Kia K2700” to nazwy różnych modeli samochodów dostawczych i użytkowych produkowanych przez południowokoreańską markę Kia Motors. Oto krótka charakteryzacja każdego z tych modeli:

  1. Kia Bongo: Kia Bongo to seria lekkich samochodów dostawczych, również znana jako „Kia K-Series” lub „Kia Pregio” w niektórych regionach. Bongo była dostępna w różnych wersjach nadwozia, w tym furgon, minibus i pick-up. Model ten był popularny w segmencie pojazdów użytkowych, oferując przestrzeń ładunkową oraz wygodę podczas przewozu pasażerów. Kia Bongo była produkowana przez dłuższy okres czasu i cieszyła się uznaniem ze względu na niezawodność i praktyczność.
  2. Kia Frontier: Kia Frontier to inny model samochodu dostawczego produkowany przez Kię. Podobnie jak Bongo, Frontier była dostępna w różnych wariantach, takich jak furgon czy pick-up. Kia Frontier również koncentrowała się na efektywności i funkcjonalności w zakresie przewozu ładunków.
  3. Kia K2500: Kia K2500 to samochód dostawczy należący do serii „K-Series”. Jest to niewielki samochód dostawczy, który oferuje różne konfiguracje nadwozia, takie jak furgon, pick-up czy chłodnia. Kia K2500 jest przeznaczona do użytku w zróżnicowanych warunkach i zastosowaniach, od miejskich dostaw po obszary wiejskie.
  4. Kia K2700: Kia K2700 to kolejny model z serii „K-Series”, który oferuje większą pojemność ładunkową niż K2500. To samochód dostawczy, który charakteryzuje się większą wydajnością i zdolnością przewozową. Dostępne były różne warianty nadwozia, pozwalające na dostosowanie pojazdu do różnych zadań.
Zobacz także:  Kia Sportage V (2022) - schematy bezpieczników i przekaźników

Wszystkie wymienione modele, czy to Kia Bongo, Kia Frontier, Kia K2500 czy Kia K2700, koncentrują się na dostarczaniu efektywnych i niezawodnych rozwiązań w zakresie transportu towarów lub pasażerów. Są one popularne w segmentach pojazdów dostawczych i użytkowych, oferując różnorodne opcje konfiguracyjne, oszczędność paliwa i wygodę jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Ten pojazd ma dwa panele bezpieczników, jeden umieszczony w poduszce kolanowej po stronie kierowcy, drugi na ramie po stronie kierowcy. Wewnątrz pokryw skrzynki bezpieczników znajduje się etykieta bezpiecznika opisująca nazwę i moc bezpiecznika.

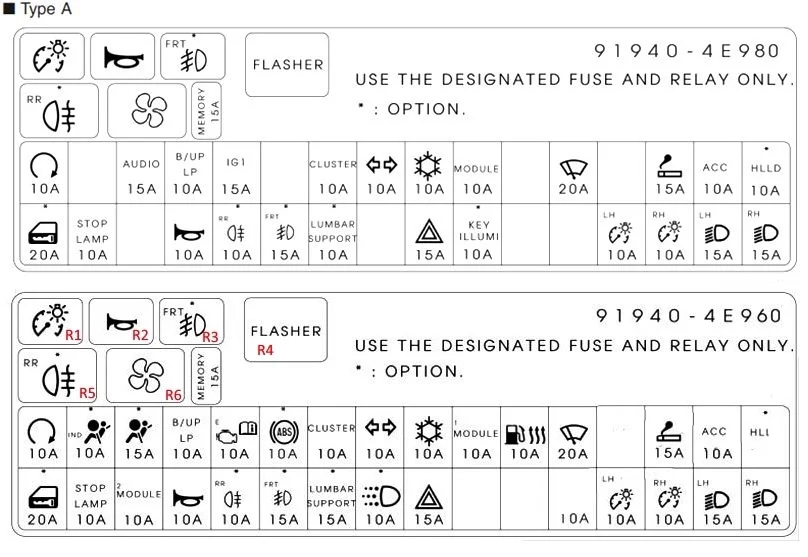

Przedział pasażerski

Zobacz także:  Kia Optima MG, Magentis (2007-2010) - schematy bezpieczników i przekaźników

Kia Bongo, Frontier, K2500, K2700 (2005-2007) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MEMORY 15A Bezpiecznik pamięci
STARTER 10 A Rozrusznik
B/UP LAMP 10 A Zapasowe światło
ENG 15 A (2,5 l) / 10 A (2,7 l, 3,0 l) Jednostka sterująca silnika
CLUSTER 10 A Zestaw wskaźników
T/SIG 10 A Włącznik sygnału świetlnego
HEATER CONTROL 10 A Jednostka sterująca nagrzewnicą
MODULE 10 A ETACS
FUEL HEATER 15A Jednostka sterująca nagrzewnicą
WIPER 15A Wycieraczka
CIGAR LIGHTER 15A Zapalniczka
ACC 10 A Akcesorium
HLLD 10 A Urządzenie do poziomowania reflektorów (jeśli jest w wyposażeniu)
DOOR LOCK 20A Centralny zamek drzwi (jeśli jest w wyposażeniu)
STOP LAMP 10 A Światło stopu
HORN 10 A Klakson
REAR FOG 15A Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
FOG LAMP 15A Przednie światło przeciwmgielne (jeśli jest w wyposażeniu)
HAZARD 15A Migacz ostrzegawczy
KEY ILLUMI 10 A Podświetlenie klawiszy (jeśli jest w wyposażeniu)
ILLUMI 10 A Oświetlenie
TAIL LAMP 10 A Światło tylne

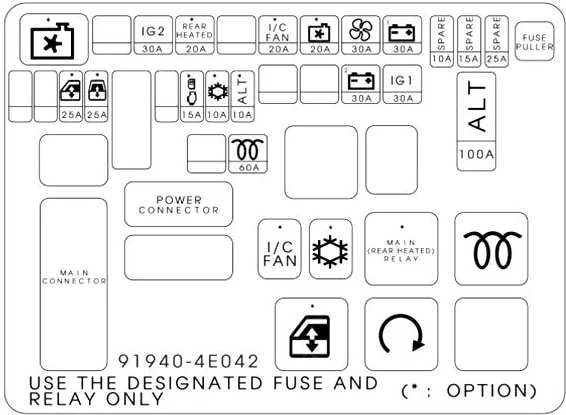

Główna skrzynka bezpieczników

Zamykana jest również osłoną ochronną, w niektórych modelach przenoszona pod maską. W każdym razie znajduje się obok akumulatora i jest zabezpieczony głównym bezpiecznikiem 100 A.

Zobacz także:  Kia Soul I (2012-2013) - schematy bezpieczników i przekaźników

Pojazdy z kierownicą po lewej stronie: Główna skrzynka bezpieczników znajduje się między przednią a tylną oponą po stronie kierowcy.

Pojazdy z kierownicą po prawej stronie: Blok bezpieczników i przekaźników znajduje się między przednią a tylną oponą po stronie pasażera.

Kia Bongo, Frontier, K2500, K2700 (2005-2007) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
SPARE 25A Zapasowy bezpiecznik
SPARE 15A Zapasowy bezpiecznik
SPARE 10 A Zapasowy bezpiecznik
BTN1 30A Przekaźnik tyłu pojazdu
BLOWER 30A Silnik dmuchawy
COND 20A Przekaźnik wentylatora skraplacza (jeśli jest na wyposażeniu)
IC FAN 20 A (2,5 l) / – (2,7 l, 3,0 l) Wentylator chłodnicy międzystopniowej (jeśli jest w wyposażeniu)
RR HTD 20A Odszraniacz tylnej szyby (jeśli jest w wyposażeniu)
IGN2 30A Zapłon
MAIN 100A Główny bezpiecznik
IGN1 30A Zapłon
BTN2 30A Główny przekaźnik
ALT 10 A Alternator (jeśli jest w wyposażeniu)
A/CON 10 A Klimatyzator (jeśli jest w wyposażeniu)
ECU 15A Jednostka sterująca silnika (jeśli jest w wyposażeniu)
P/W(REAR) 25A Elektrycznie sterowana tylna szyba (jeśli jest w wyposażeniu)
P/W(FRT) 25A Elektrycznie sterowana przednia szyba (jeśli jest w wyposażeniu)
H/LP(RH) 15A Reflektor (prawa strona)
H/LP(LH) 15A Reflektor (lewy)
GLOW HTR 60A Przekaźnik żarowy
